☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜5階立上りコンクリート打設(上棟・天端ポインター)
皆さま、こんにちは。
雨の降らない日々が続いていますね。
現場の写真を撮る上では最高の状態ですが、乾燥に悩まされます。
しばらく雨は降らなそうなので、乾燥による肌トラブルにご注意ください！
さて、前回は5階のスラブ配筋工事の様子をお伝えしました。
（☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜5階スラブ配筋工事(結束・結束線・ハッカー)）
今回は5階立上りコンクリート打設の様子をご紹介します！
上棟（※）まで「配筋工事・型枠の建て込み」→「コンクリート打設」を繰り返してきた当物件。
今回の5階立上りコンクリート打設でついに上棟となります！
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
ラストとなるコンクリート打設は建物の一番上、
つまり屋上部分になる部分へ生コンクリートを流し込んでいきます！
現場の様子を見ていきましょう。
コンクリート打設の流れは今までと同様です。
打設用ホースを操る職人さんやバイブレータを使う職人さんなど、
職人さんたちの連携プレーによって打設が進められていました。

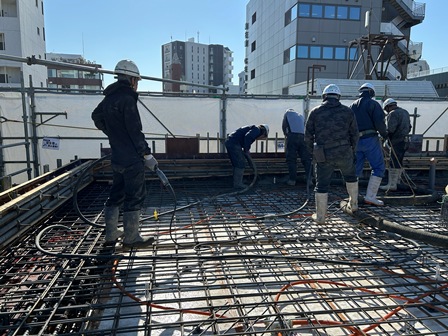

▲手前の職人さん2人がバイブレータで生コン内の不要な空気を除去しています。
重い打設用ホースはホースにつけたロープで操ります。
打設の流れはいつもと同じですが、
実は屋上部分の打設のみで見られるアイテムがあります。
スラブ配筋の間に何やらニョキっと何個も生えているものがあります。
こちらを天端(てんば)ポインターといいます！

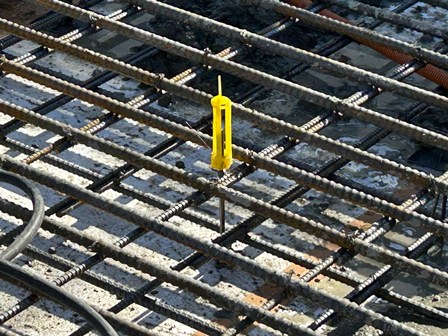

▲黄色いものが天端ポインター。
▲現場をよく見てみるとスラブ配筋の間にいくつも設置されています！
屋上の打設時に設置される天端ポインター。
その理由は「勾配」にあります。
屋上は建物の中で最も雨や風の影響を受けやすい部分。
屋上が平らだと水が溜まり続けてしまい、最終的には建物内部への浸水にもつながる可能性が。
雨漏りや建物自体の劣化までも引き起こしてしまう危険性があるんです。
これらを防ぐために、屋上は水が流れやすいように勾配をつけて造る必要があります。
天端ポインターを各箇所に応じた高さに合わせて設置し、
これを基に打設を行うことで勾配をつけることができるようになります！

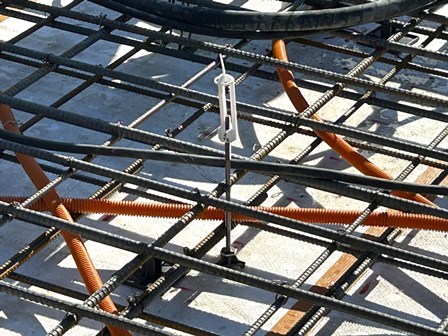

▲黄色のほかにも白色など様々な色の天端ポインターがありました。
天端ポインターを目印に打設を進めていき……

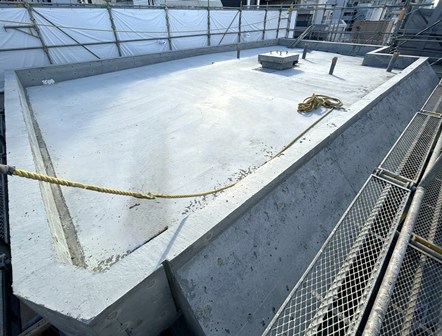

打設完了後の屋上の様子がこちら！ 無事上棟を迎えました！
上棟を迎え、これで躯体工事(建物自体を造っていく工事)は完了です。
今度からは内外装工事の様子をお届けしていきます。
次回の更新をお楽しみに！
【完成予想パース】
☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜5階スラブ配筋工事(結束・結束線・ハッカー)
皆さま、こんにちは。
大学入学共通テストがいよいよ今週の土日に実施されますね。
この試験を皮切りに一般大学入試が続く方も多いのではないでしょうか。
全国の受験生の方々、応援しております！
さて、前回は4階立上りコンクリート打設の様子をお伝えしました。
（☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜4階立上りコンクリート打設(CD管(合成樹脂可とう電線管))）
今回は5階のスラブ配筋工事の様子をご紹介します！
上棟(※)となる5階まで「配筋工事・型枠の建て込み」→「コンクリート打設」の流れを繰り返していきます。
前回はコンクリート打設を行ったので、次は配筋工事・型枠の建て込みとなります。
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
さっそく現場を見ていきましょう。
取材当時、スラブ配筋工事が行われていました！
スラブ配筋はその名の通り、スラブの上に配筋を行う作業です。
スラブは上階の床と下階の天井になる構造体のことで、
今回のスラブは4階の天井かつ屋上になる部分となります！
スラブに鉄筋を組んでいきます。
よく見ると壁配筋のときと同様に鉄筋が二重に配置されています。
上端筋(上部の鉄筋)と下端筋(下部の鉄筋)を二重に配置するダブル配筋です！
▲白い板のようなものがスラブ。その上に鉄筋が二重に配置されています！
スラブと鉄筋の間に設置されているのがスペーサーです。
3階配筋工事の記事でもご紹介したスペーサーですが、ドーナツ型とは異なる形のものです。
こちらはタワー型スペーサーとなります。
役割はドーナツ型と同様、かぶり厚さの確保です。
かぶり厚さは鉄筋の表面からこの鉄筋を覆うコンクリートの表面までの最短距離のこと。
スペーサーを使うことで自動的に高さも決まり、一定のかぶり厚さをとることができます！
▲スペーサーがたくさん設置されていました。
鉄筋同士が交差するところは結束線で結ばれています(＝結束)。
結束線は焼きなまし(加熱した後に徐々に冷やす)の処理が行われており、
針金のようですが柔らかい鉄線となっています。
ハッカーという道具に結束線の先端を引っ掛け、
くるくる廻すと結束線を結ぶことができます！
▲かぎ爪のような銀色の道具がハッカー。
職人さんがくるくると素早く結束を行っていました！
次はいよいよ最後の打設となります。
次回の更新をお楽しみに！
【完成予想パース】
☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜4階立上りコンクリート打設(CD管(合成樹脂可とう電線管))
皆さま、こんにちは。
新年あけましておめでとうございます！
巳年から午年へバトンタッチですね。
本年もよろしくお願いいたします。
さて、前回は4階の型枠工事の様子をお伝えしました。
（☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜4階型枠工事(パイプサポート(型枠支保工))）
今回は4階立上りコンクリート打設の様子をご紹介します！
上棟(※)となる5階まで「配筋工事・型枠の建て込み」→「コンクリート打設」の流れを繰り返していきます。
前回は配筋工事・型枠の建て込みを行ったので、次はコンクリート打設となります。
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
では、現場の様子です。
さっそく打設が進められていました！
打設の流れは今までと同様に
生コンクリートを流し込んで、均して、完了へと進めていきます。
職人さんが以前の記事でも紹介したバイブレータを差し込んでいました。
生コンから余分な空気や水分を除去、密度の高いコンクリートにしていきます！
今回は少し視界を広くして打設現場を見てみましょう。
スラブの上にオレンジ色の管が何本も通っているのが分かりますでしょうか。
こちらはCD管(合成樹脂可とう電線管)というものです！
CD管の中には電線や通信ケーブルなどが入っていて、
これらの線がコンクリートに接触しないように保護をしています！
合成樹脂可とう電線管の「可とう」は「曲げることが可能」という意味で、自由に曲げられる電線管です。
▲鉄筋と鉄筋の間に設置されたCD管。
CD管は鮮やかなオレンジ色をしていますが、これにも理由があります。
CD管はコンクリート埋設用の配管で、露出配管(露出した状態での配管)ができません。
配管間違いを防ぐためにこの鮮やかなオレンジ色で統一されているんです。

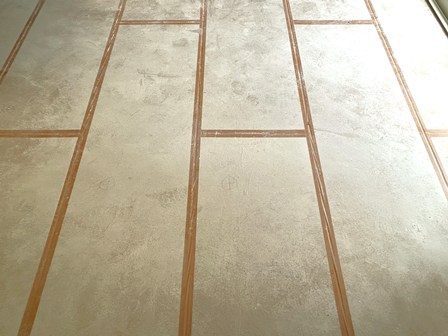

そして打設完了後の様子がこちら！
CD管がコンクリートの中に埋まっているのが分かりますね。
次の打設はいよいよ上棟！
工事が着々と進んでいました。
それでは今回はこのへんで！
次回の更新をお楽しみに！
【完成予想パース】
☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜4階型枠工事(パイプサポート(型枠支保工))
皆さま、こんにちは。
2週間後はもう2026年1月であることに気づいて驚いています。
何かと忙しい師走、日々が過ぎるのもかなり早く感じますね。
一日一日を大切に残りの12月を過ごしていきましょう！
さて、前回は3階立上りコンクリート打設の様子をお伝えしました。
（☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜3階立上りコンクリート打設(叩き)）
今回は4階の型枠工事の様子をご紹介します！
上棟(※)となる5階まで「配筋工事・型枠の建て込み」→「コンクリート打設」の流れを繰り返していきます。
前回はコンクリート打設を行ったので、次は配筋工事・型枠の建て込みとなります。
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
さっそく現場の様子を見ていきましょう！
現場取材時、型枠工事が進められていました。
こちらの白い板のようなものは2階型枠工事の記事でご紹介した
スタットボード(断熱型枠材)、型枠と断熱材の2つの役割を果たします！
今回は下の階の様子を見ていきたいと思います。
下に降りていくとこのような感じになっています！
お部屋がスタットボードにぐるっと囲まれていることがよく分かりますね。
▲画像右側の空いている部分は開口部で、後に窓になる部分です。
注目したいのが上の画像に映るパイプのようなものです。
こちらはパイプサポート(型枠支保工)といいます！
その名の通り型枠を支えるために設置されるもので、長さの調整も可能です。
▲パイプサポート(型枠支保工)。あちこちに設置されている様子はまるで林のよう。
パイプサポートのみで型枠を支えている訳ではなく、
パイプサポートの上にバタ角（※）を並べ、
さらにその上に根太（※）を乗せることで型枠を支えます！
※バタ角（端太角）
型枠の側面を固めるために使用する約10cm角の角材のこと。
木の種類はスギやマツ、ヒノキなど様々。
※根太（ねだ）
30cm程度の間隔で並べられるもので、上の板を支える役割をもつ。
単管と呼ばれる鋼管パイプが根太として用いられる場合が多い。
上から型枠(スラブ)＞根太＞バタ角＞パイプサポートの順で重なっています。
▲パイプサポートの上部分。
パイプサポートの上にバタ角と根太、そしてスラブが乗っています。
なお、こちらの型枠支保工は型枠を支えるものであるため、
上に打設したコンクリートが十分な強度まで硬化した後はコンパネと同様に取り外されます。
コンクリートの強度が基準以上にならないとスラブの支保工は解体できないことになっていますよ。
それでは今回はこのへんで！
次回の更新をお楽しみに！
【完成予想パース】
☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜3階立上りコンクリート打設(叩き)
皆さま、こんにちは。
乾燥に悩まされる日々が続いています。
ここ最近雨が全く降っておらず、空気がカラカラのようです。
週末に雨予報が出ていますので、空気の乾燥が一時的でも解消されることを祈るばかりです。
さて、前回は3階の配筋工事の様子をお伝えしました。
（☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜3階配筋工事(壁配筋・ドーナツ型スペーサー)）
今回は3階立上りコンクリート打設の様子をご紹介します！
上棟(※)となる5階まで「配筋工事・型枠の建て込み」→「コンクリート打設」の流れを繰り返していきます。
前回は配筋工事・型枠の建て込みを行ったので、次はコンクリート打設となります。
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
現場の前では2階立上りコンクリート打設の記事でもご紹介したコンクリート検査が行われていました。
建物の安全性のため、打設の前には生コンクリートの検査を行っています！
では、さっそく打設の様子を見ていきましょう！
下の写真はスラブ(床や天井になる部分のこと)の打設をしているところで、
今回は3階立上りコンクリート打設なので3階の天井＝4階の床になるところを打設しています。
コンクリート打設用のホースからどんどん生コンが流れてきます。
職人さんたちはそのホースを操ったり、
1階立上りコンクリート打設の記事でも紹介したバイブレータなどを使って打設を進めていきます。
そして流し込んだ生コンクリートを均していきます。
▲流し込まれた生コンを均す職人さん。
今回注目したいのは打設を行っている下で行われていたこちら、
壁部分の打設の際に型枠を木槌で叩いている職人さんがいました。
この作業は叩きといいます！
こちらもバイブレータと同様に「振動」がポイントです。
木槌で叩いて型枠に振動を与えることで
流し込まれた生コンの隙間を減らし(＝密度を高め)、
ジャンカ(※)などコンクリート硬化後の不具合を防ぐことができます。
※ジャンカ
コンクリートの外面に現れる、砂利が分離したままが硬化したもの。
打設不良の一種で、強度が下がってしまう。
表面がぼこぼこと豆のようになるため、豆板(まめいた)とも呼ばれる。
▲木槌を使って型枠を叩き、振動を与えていました！
打設作業は色んな職人さんたちの連携プレーで行われています！
それでは今回はこのへんで！
次回の更新をお楽しみに！
