☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜5階スラブ配筋工事(結束・結束線・ハッカー)
皆さま、こんにちは。
大学入学共通テストがいよいよ今週の土日に実施されますね。
この試験を皮切りに一般大学入試が続く方も多いのではないでしょうか。
全国の受験生の方々、応援しております！
さて、前回は4階立上りコンクリート打設の様子をお伝えしました。
（☆渋谷区幡ヶ谷の店舗併用賃貸マンション｜4階立上りコンクリート打設(CD管(合成樹脂可とう電線管))）
今回は5階のスラブ配筋工事の様子をご紹介します！
上棟(※)となる5階まで「配筋工事・型枠の建て込み」→「コンクリート打設」の流れを繰り返していきます。
前回はコンクリート打設を行ったので、次は配筋工事・型枠の建て込みとなります。
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
さっそく現場を見ていきましょう。

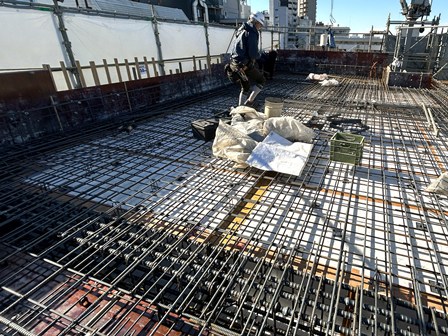

取材当時、スラブ配筋工事が行われていました！
スラブ配筋はその名の通り、スラブの上に配筋を行う作業です。
スラブは上階の床と下階の天井になる構造体のことで、
今回のスラブは4階の天井かつ屋上になる部分となります！
スラブに鉄筋を組んでいきます。

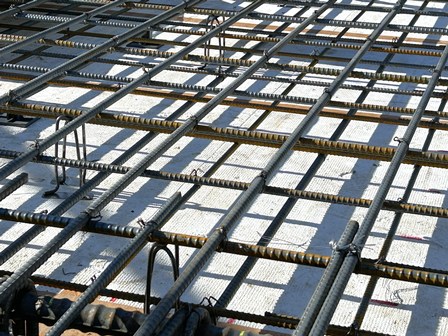

よく見ると壁配筋のときと同様に鉄筋が二重に配置されています。
上端筋(上部の鉄筋)と下端筋(下部の鉄筋)を二重に配置するダブル配筋です！
▲白い板のようなものがスラブ。その上に鉄筋が二重に配置されています！

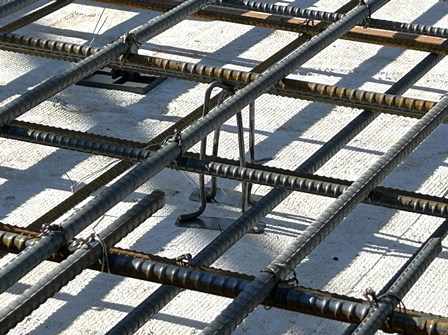

スラブと鉄筋の間に設置されているのがスペーサーです。
3階配筋工事の記事でもご紹介したスペーサーですが、ドーナツ型とは異なる形のものです。
こちらはタワー型スペーサーとなります。
役割はドーナツ型と同様、かぶり厚さの確保です。
かぶり厚さは鉄筋の表面からこの鉄筋を覆うコンクリートの表面までの最短距離のこと。
スペーサーを使うことで自動的に高さも決まり、一定のかぶり厚さをとることができます！
▲スペーサーがたくさん設置されていました。

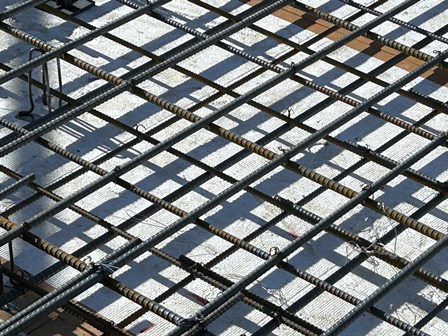

鉄筋同士が交差するところは結束線で結ばれています(＝結束)。
結束線は焼きなまし(加熱した後に徐々に冷やす)の処理が行われており、
針金のようですが柔らかい鉄線となっています。

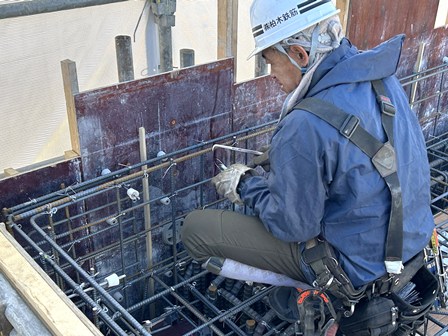

ハッカーという道具に結束線の先端を引っ掛け、
くるくる廻すと結束線を結ぶことができます！
▲かぎ爪のような銀色の道具がハッカー。
職人さんがくるくると素早く結束を行っていました！
次はいよいよ最後の打設となります。
次回の更新をお楽しみに！
