☆目黒区中目黒の店舗兼自宅併用賃貸マンション｜2階立上りコンクリート打設(スミポインター・墨出し)
皆さま、こんにちは。
新年あけましておめでとうございます。
今年は午年、馬のように立派に駆け抜けていきましょう！
本年もよろしくお願いいたします。
さて、前回は2階型枠工事の様子をご紹介しました。
（☆目黒区中目黒の店舗兼自宅併用賃貸マンション｜2階型枠工事(パイプサポート(型枠支保工))）
今回は2階立上りコンクリート打設の様子をご紹介します！
上棟(※)となる5階まで「配筋工事・型枠の建て込み」→「コンクリート打設」の流れを繰り返していきます。
前回は配筋工事・型枠の建て込みを行ったので、次はコンクリート打設となります。
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。

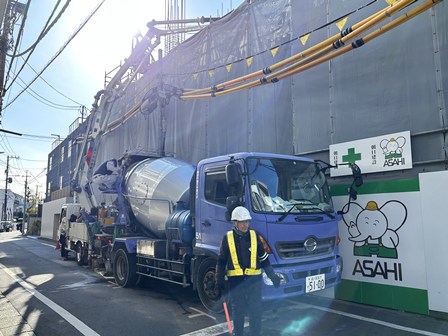

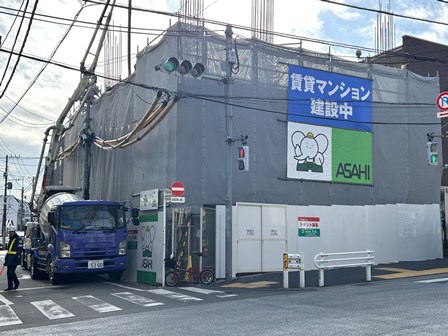

現場の前には以前の記事でも紹介したポンプ車とミキサー車が到着していました。
さっそく現場の様子を見ていきましょう！

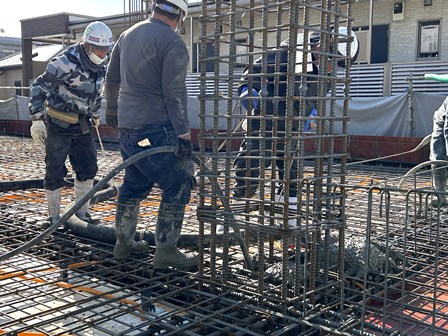

生コンクリートを打設して(＝流し込んで)いきます。
写真に映り込んでいる直方体のような鉄筋は後に柱となる部分となります。
打設の流れは今までと同様で、生コンを流し込んで均していきます。
今回注目したいのは打設を行っている足もと、
緑の筒のようなものがニョキっと生えているのが分かりますでしょうか。
こちらはスミポインターといいます！
このポイントが設置されているスラブの部分、実は穴が開いています。
打設の際に生コンでこの穴を埋めないようにするフタのような存在です。
この穴は後の墨出しのためにわざと開けられています。
墨出しは設計図を実寸で地面に書き出すことで、
作業のために墨糸で下地面などに印をつけていきます。
この穴から下の階にある基準墨を上の階に写すことで、
下の階と同じ場所に墨出しを行うことが可能になるんです！
基準墨はその名の通り軸線の基準となる墨のことで、元墨(もとずみ)ともいいますよ。

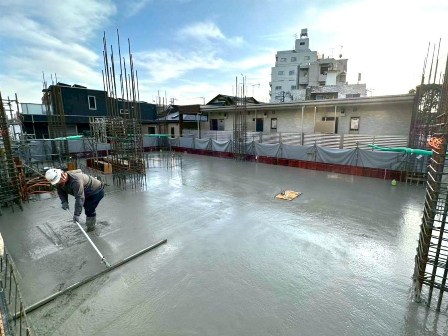

流し込んだ生コンを綺麗に均して打設は無事完了となりました！
それでは今回はこのへんで！
次回の更新をお楽しみに！
