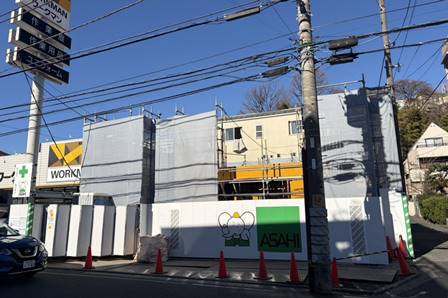

☆横浜市南区永田北の事務所ビル│1階躯体工事【パイプサポート(型枠支保工)】
みなさん、こんにちは！
突然ぐっと寒くなりましたね。
体調管理をしっかりとしてくださいね！
さて、本題です。
前回は基礎コンクリート打設の様子を紹介させていただきました。
(前回の現場日記はこちら「☆横浜市南区永田北の事務所ビル│基礎コンクリート打設」)
今回は、1階躯体工事【パイプサポート(型枠支保工)】の様子をご紹介いたします！
「建築用語がわからない！」という方のために、
最後に用語集を用意してありますので、ぜひ最後までご覧ください！
今回ご紹介する「躯体工事(配筋工事・型枠建て込み)」という工程は、
人間でいう骨、筋肉など体を作るような、
建物を造るうえでとても重要な工程となります。
(※鉄筋コンクリート造について詳しく知りたい方はこちらをご覧ください。)
弊社では、ダブル配筋を採用しているため、
シングル配筋と比べてより高い強度の建物を造っています！
上棟までは、躯体工事→コンクリート打設の繰り返しです。
配筋が完了すると、型枠建て込みに入っていくのですが、
さて、みなさん。
ここからはケーキを作る時を想像してみてください。
ケーキの形の型があって、そこにタネを流して焼くと、
オーブンから出したときにはドロドロだったタネが固まり、ケーキができていますよね。
鉄筋コンクリート造も考え方は一緒です。
造りたい建物の形に型枠(ケーキの型)を建て込み、そこにコンクリートを流していきます。

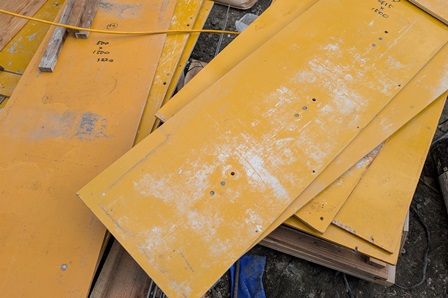

型枠は、一般的に「コンパネ(上の写真)」と呼ばれています！

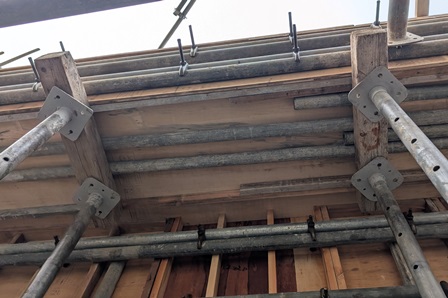

天井の型枠の建て込みの際には、
2本立っているパイプサポート(型枠支保工)と呼ばれるパイプで
スラブ(床)の型枠を支える役割を担っています。
コンクリート打設時に、
コンクリートの重さで型枠の位置がずれてしまわないように設けます。
パイプサポートの上にバタ角という約10cm角の木材を乗せ、
その上に根太という単管を乗せて型枠を支えています！
(型枠とは、詳しくはこちら→「現場に材料が搬入されるまで」)

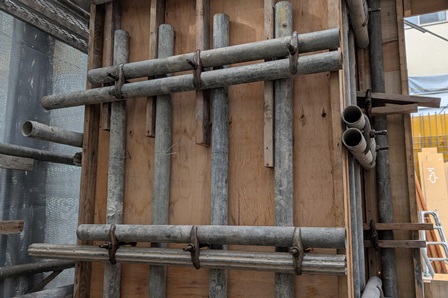

壁側の型枠は、フォームタイというボルトで固定しています。
今回はこのへんで。
次回の更新もお楽しみに！
☆配筋・・・設計図に従って鉄筋を所定の種類・径・本数・位置に配置すること。
☆ダブル配筋・・・壁またはスラブ(床)内に鉄筋を2列で配置すること。部材の耐力が大きくなる、コンクリートのひび割れ抑制などの効果があります。
☆型枠・・・打設されたコンクリートを設計上の形状や寸法に保ち、コンクリートが必要な強度に達するまで支持する仮設構造物の総称。一般的に存置期間を経た後、取り外される。
☆コンパネ・・・コンクリートパネルの略で、型枠用合板のこと。
☆パイプサポート(型枠支保工)・・・工事途中において荷重を支える仮設部材のこと。鋼管製のコンクリート型枠支柱。サポートともいう。
☆バタ角(端太角)・・・型枠の側面を固めるために使用する約10cm角の角材。
☆根太・・・スラブ(床)型枠において型枠を受けるために並べる単管。
【完成予想パース】
☆2026年6月完成予定
☆間取：店舗(1)・事務所(1)・倉庫(1)
