☆目黒区中目黒の店舗兼自宅併用賃貸マンション｜5階立上りコンクリート打設(上棟・天端ポインター)
皆さま、こんにちは。
各地で桜が開花し始めていますね。
東京の開花宣言はまだですが、もうそろそろなんだとか。
桜を見ることを楽しみに今日も頑張っていきたいと思います！
さて、前回は5階の躯体工事の様子をご紹介しました。
（☆目黒区中目黒の店舗兼自宅併用賃貸マンション｜5階躯体工事(補助サポート・CD管(合成樹脂可とう電線管))）
今回は5階立上りコンクリート打設の様子をご紹介します！
上棟（※）まで「配筋工事・型枠の建て込み」→「コンクリート打設」を繰り返してきた当物件。
今回の5階立上りコンクリート打設でついに上棟となります！
※上棟
建物の基本構造が完成した状態のこと。
造りによって上棟と呼ぶ状態は異なるが、鉄筋コンクリート造では屋根部分のコンクリート打設の完了時であることが多い。
今回の打設箇所は建物の一番上の部分、
つまり屋上になる部分へ生コンクリートを流し込んでいきます。
最後のコンクリート打設となる今回もやり方は今までと同様となります。

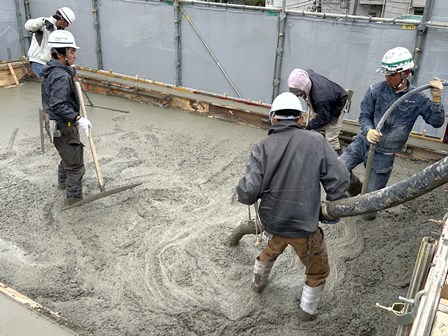

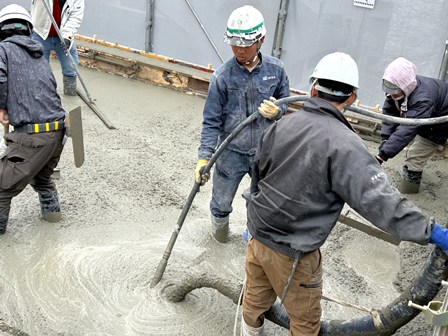

打設用ホースを操って生コンクリートを流し込む職人さんに、
バイブレーターで生コンに振動を与える職人さんや均していく職人さんなど、
それぞれの連携プレーによって打設が進められていました。
▲バイブレータを生コンクリートに差し込む様子。
生コン内の不要な空気を除去して密度の高いコンクリートにする大切な作業です。
打設の流れは今までと変わりませんが、
実は屋上部分の打設のみで見られるアイテムがあります。

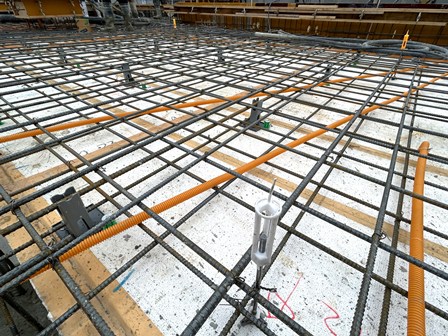

打設されるスラブの上をよく見ると、
スラブ配筋の間に何やらニョキっと生えているものがいくつかありますね。
こちらは天端(てんば)ポインターといいます！
屋上の打設時に設置されるもので、下階の打設では見られなかったアイテムです。

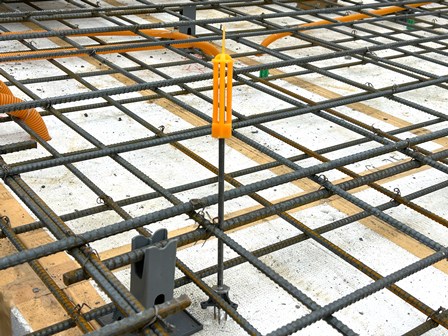

▲先が尖っているオレンジ色のものが天端ポインター。
現場にはオレンジ色のほかに白色のものもありました。
天端ポインターが屋上の打設時にのみ設置されるのは
屋上には「勾配」が必要になるためです。
建物の中で最も雨や風の影響を受けやすい屋上。
屋上が平らだと水が溜まり続けてしまい、最終的には建物内部への浸水にもつながる可能性が。
雨漏りや建物自体の劣化までも引き起こしてしまう危険性があるんです。
これらを防ぐために、屋上は水が流れやすいように勾配をつけて造る必要があります。
天端ポインターを各箇所に応じた高さに合わせて設置し、
これを基に打設を行うことで勾配をつけることができるようになります！

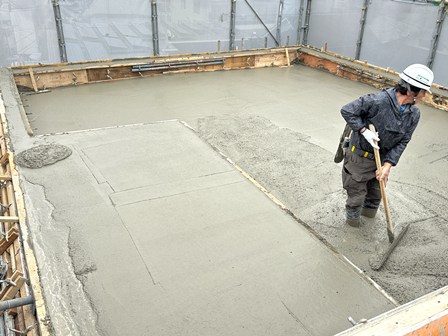

こちらはある程度打設が進み、均しの作業が行われていたときの写真です。
よく見ると若干の勾配がつけられているのが分かりますね。
後で屋上での歩行や作業に支障が出ない程度に勾配がつけられているんです。

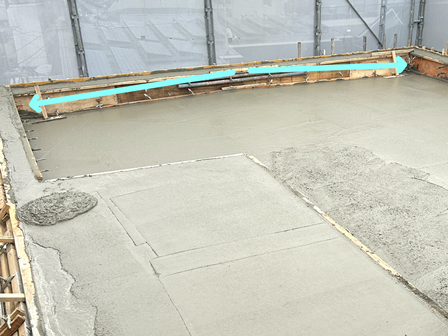

▲勾配をつけることで水が溜まらないようにしています。
天端ポインターを目印に打設を進め、綺麗に均していきます。
トンボで大まかに均し、そして鏝(こて)で細部まで均して仕上げていきます！

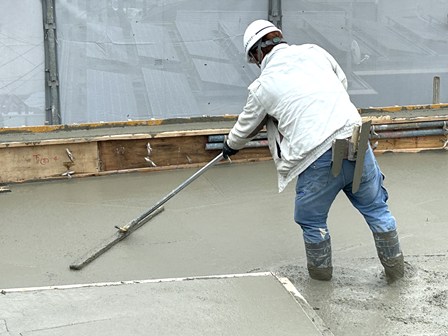

▲トンボで生コンを均す職人さん。
均せる範囲が大きいため、広い範囲を大まかに均すのに便利です。

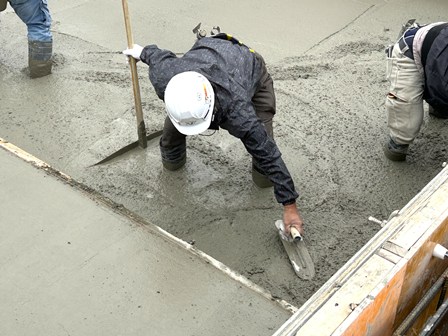

▲鏝で生コンを均す職人さん。
均せる範囲はトンボと比べて小さいですが、より細かく丁寧に均すことができます。

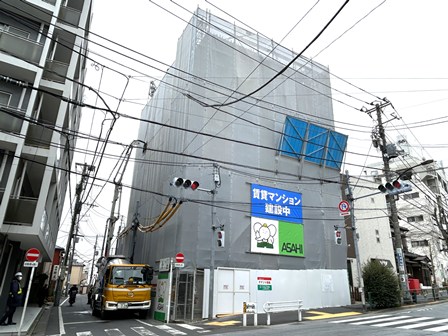

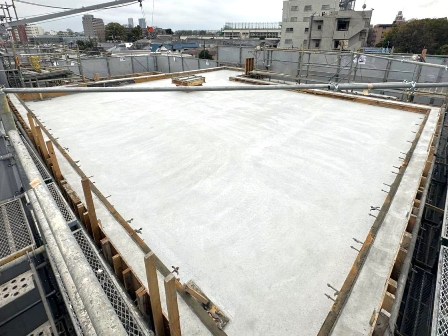

そして打設完了後の様子がこちら！
5階立上りコンクリート打設にて当物件は無事上棟を迎えました！
上棟を迎え、これで躯体工事(建物自体を造っていく工事)は完了となります。
今度からは内外装工事の様子をお届けしていきます。
次回の更新をお楽しみに！
