☆豊島区雑司が谷の店舗併用賃貸マンション｜3階躯体工事(梁落とし)
みなさん、こんにちは！
春らしい気温になったかと思えば、
肌寒い気候に戻ってしまいました。
体調を崩さぬようお気をつけください！
さて、本題に入ります。
前回の工事の様子は2階立上がりコンクリート打設(CD管)の様子を紹介させていただきました。
(前回の現場日記はこちら「☆豊島区雑司が谷の店舗併用賃貸マンション｜2階立上がりコンクリート打設(CD管)」)
今回は、3階躯体工事(梁落とし＆断熱型枠材)の様子をご紹介します。

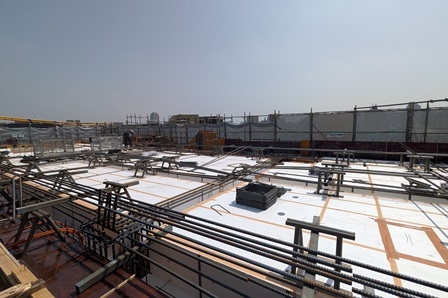

取材時は型枠建込みと配筋、
スラブの断熱型枠材の敷き込みが完了し、
梁配筋を行なっておりました。
梁は、型枠に挟まれた狭い空間で配筋を行うことが困難なため、
パイプ馬と四角い単管を使い、
梁全体を浮かせた状態で配筋し、
最終的に型枠の中に出来た梁配筋を落とし入れ込みます。
これを梁落としといいます。
今回はこのへんで。
次回の更新もお楽しみに！
【完成予想パース】
☆2025年7月竣工予定
☆1K(8)・1LDK+S(2)・2LDK(3)・2LDK+WS(1)・店舗(1)
☆豊島区雑司が谷の店舗併用賃貸マンション｜2階立上がりコンクリート打設(CD管)
みなさん、こんにちは！
とてつもない花粉の飛散量.......
みなさんはどのような花粉症対策をされているのでしょうか。
教えてほしいものです.......
さて、本題に入ります。
前回の工事の様子は2階躯体工事(型枠支保工)の様子を紹介させていただきました。
(前回の現場日記はこちら「☆豊島区雑司が谷の店舗併用賃貸マンション｜2階躯体工事(型枠支保工)」)
今回は、2階立上がりコンクリート打設(CD管)の様子をご紹介します。
建築用語がわからない！という方のために、最後に用語集を用意してありますので、
ぜひ最後までご覧ください！
上棟までは、「配筋・型枠の建て込み」→「コンクリート打設」の繰り返しです！

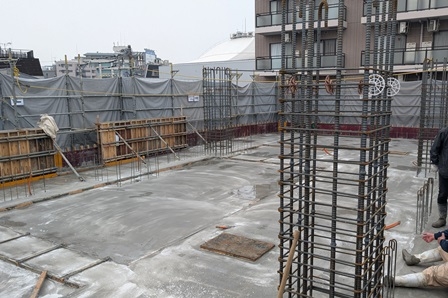

この日は、配筋・型枠の建て込みが終わり、コンクリート打設を行ないました。

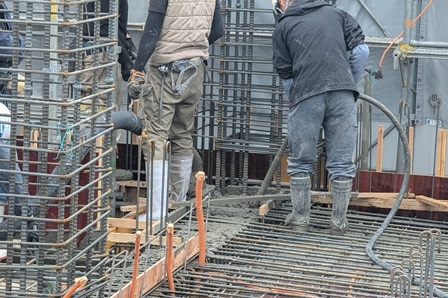

コンクリート打設の流れは、
「生コン(固まる前のドロドロのコンクリート)を流す」→「バイブレータで振動を与える」→「コンクリートを均す」
という順番で行なっております。

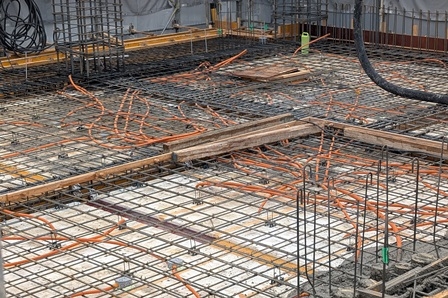

まだ生コンを流す前のスラブ(床)を見てみると.......
鉄筋の間にオレンジ色のホースがあるのが見えます。
これは、「CD(Combined Duct)管」といいます。
電気線を入れる管で、
電気線をコンクリートの中に直接埋め込んでしまうと、砂利などとこすれて電線が傷んでしまいます。
また、配線の直しが全くできなくなってしまうのです。
そこで、CD管を使い、電気線を通すための空間を確保します！
弊社ではダブル配筋を採用しているため、スラブ(床)のダブル鉄筋の間に入れていきます。
CD管は埋設専用で露出を禁じられているため、目立つオレンジ色になっているそうですよっ！
コンクリート打設が終わったら、職人さんがこのCD管の中に電気線を入れていく工事を行ないます！
今回はこのへんで。
次回の更新もお楽しみに！
☆CD管・・・コンクリート埋め込み専用の合成樹脂製可とう電線管。
【完成予想パース】
☆2025年7月竣工予定
☆1K(8)・1LDK+S(2)・2LDK(3)・2LDK+WS(1)・店舗(1)
☆豊島区雑司が谷の店舗併用賃貸マンション｜2階躯体工事(型枠支保工)
みなさん、こんにちは！
先日、弊社がスポンサーを務める「SC相模原」のホーム開幕戦に行ってまいりました！
今季はJ2昇格を目指して頑張ってほしいですね！
(社員ブログはこちら「☆2025 J3リーグ第2節 SC相模原1-0栃木SC｜ホーム開幕戦」)
さて、本題に入ります。
前回の工事の様子は1階立上がりコンクリート打設の様子を紹介させていただきました。
(現場日記はこちら「☆豊島区雑司が谷の店舗併用賃貸マンション｜1階立上がりコンクリート打設」)
今回は、2階躯体工事(型枠支保工)の様子をご紹介します。
建築用語がわからない！という方のために、最後に用語集を用意してありますので、
ぜひ最後までご覧ください！
コンクリート打設を行なうまでに、
「配筋工事」→「型枠の建て込み」を行ないます。
さて、みなさん。
ここからはケーキを作る時を想像してみてください。
ケーキの形の型があって、そこにタネを流して焼くと、
オーブンから出したときにはドロドロだったタネが固まり、ケーキができていますよね。
コンクリート打設も一緒です！
造りたい建物の形に型枠(ケーキの型)を建て込み、そこにコンクリートを流していきます。
型枠は、一般的に「コンパネ」と呼ばれています！
(コンパネの紹介はこちら「☆豊島区雑司が谷の店舗併用賃貸マンション｜1階躯体工事(コンパネ)」)
天井の型枠の建て込みの際には、
2本立っているパイプサポート(型枠支保工)と呼ばれるパイプで
スラブ(床)の型枠を支える役割を担っています。
コンクリート打設時に、コンクリートの重さで型枠の位置がずれてしまわないように設けます。
パイプサポートの上にバタ角という約10cm角の木材を乗せ、その上に根太という単管を乗せて型枠を支えています！
(型枠とは、詳しくはこちら→「現場に材料が搬入されるまで」)
壁側の型枠は、フォームタイというボルトで固定しています。
今回はこのへんで。
次回の更新もお楽しみに！
☆型枠・・・打設されたコンクリートを設計上の形状や寸法に保ち、コンクリートが必要な強度に達するまで支持する仮設構造物の総称。一般的に存置期間を経た後、取り外される。
☆コンパネ・・・コンクリートパネルの略で、型枠用合板のこと。
☆パイプサポート(型枠支保工)・・・工事途中において荷重を支える仮設部材のこと。鋼管製のコンクリート型枠支柱。サポートともいう。
☆バタ角(端太角)・・・型枠の側面を固めるために使用する約10cm角の角材。
☆根太・・・スラブ(床)型枠において型枠を受けるために並べる単管。
【完成予想パース】
☆2025年7月竣工予定
☆1K(8)・1LDK+S(2)・2LDK(3)・2LDK+WS(1)・店舗(1)
