☆5階立上がりコンクリート打設
みなさま、こんにちは!!
とうとう11月になってしまいましたね・・・
早いですね、今年も残すところあと2ヶ月(´;ω;`)
頑張りましょーー・・・・・
それでは!
現場日記を更新したいと思います(^∇^*)/

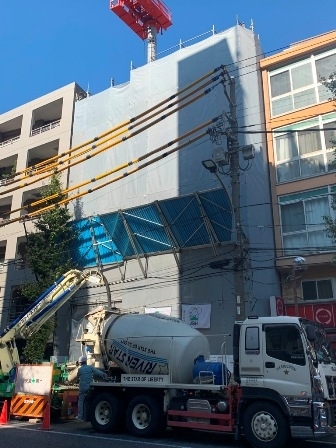

現場前に生コン車とポンプ車が来ていました!
前回告知した通り今回は「5階立上がりコンクリート打設」の
ご紹介をしたいと思います(´_ゝ`)

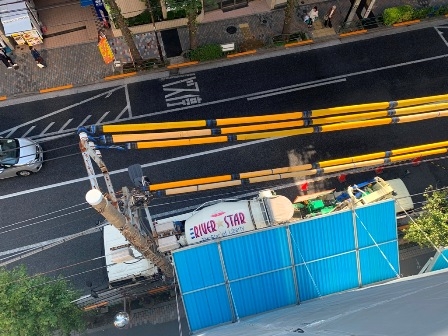

上から見るとこんな感じです。
凄く高くなりました・・・笑

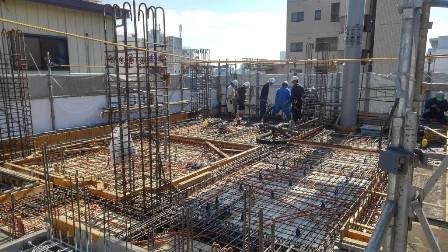

打設が始まり、奥の壁部分から打設を行っています!

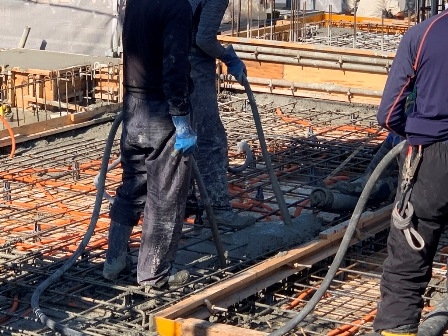

スラブ部分の打設が始まりました(゜o゜)

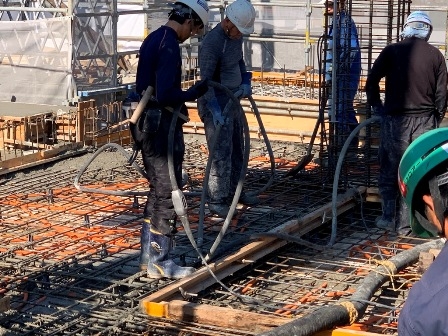

コンクリートが流し込まれている傍にいる職人さんが長細いものを持っていると思います・・・
この長細いものは「コンクリートバイブレーター」と呼ばれるものです。
振動を与えながら打設をしているのです(>_<)!!
振動を与える事でコンクリートが隅々に行き渡るようになり、
かつ余計な空気や水分を出すことも出来るのです(=゚ω゚)ノ

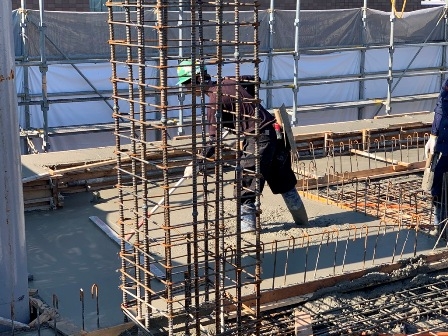

打設が完了したところから職人さんがトンボを使用してコンクリートを
均していきます(。-∀-)

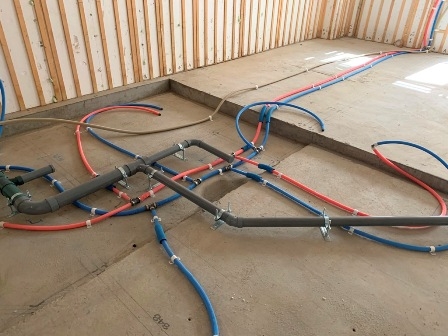

下の階では内装工事が始まっていました!
次回のブログで内装工事のご紹介をしますねっ(-ω-)b
以上、5階立上がりコンクリート打設の様子でした!!
☆5階躯体工事の様子
みなさま、こんにちは!
寒さのせいか鼻がぐずぐずです。。
つらいです。
風邪は治ったのになぁ(´;ω;`)
ではでは・・・
気を取り直して
工事の様子をご紹介致します!!
まず1階です!!
サッシが取り付けられていました(*'▽')
そして取り付けられた後の開口部とサッシのすき間を埋める作業の
「トロ詰め」が行われてました(=゚ω゚)ノ
左官屋さんがモルタルを詰める作業です。
詰める際のモルタルがトロトロの状態のため、このように呼ばれているそうですよ(´-ω-`)!!
こちらは5階の様子です(._.)
壁が斜めになっています・・・
これは「セットバック」と言って、二項道路となる道路に接する場所に建設する場合は、
建物の上部を下部よりも後退させる必要があるのです(´Д⊂ヽ
パースでいうと赤い線で囲んだ部分になりますっ
そして5階スラブの様子。
スタットボードが敷き込まれており、スラブ配筋用の鉄筋が搬入されていました(´▽`*)
以上、工事の様子でした
次回はコンクリート打設の様子をご紹介できると思います!!
☆4階立ち上がりました!!
みなさま、こんにちは!!
ブログ、ご無沙汰しております。
今回はスラブ工事の様子から、4階立ち上がりコン打設の様子をご紹介します!
現場に斜めの防護棚の「アサガオ」が取り付けられていました(*'▽')
歩行者通路(歩道)に設置し、落下、飛散防止を行っています。
何故「アサガオ」なのかというと・・・
朝顔の花のように上向きに開いている様子からこの名がついたそうですよ
ではでは、スラブ工事の様子です。
職人さんがハッカーを使って差し筋を固定しています
1度ハッカーを試しに使わせてもらった事があるんですけど、、、
かなり難しかったです。うまくクルクル回らなくて結束線が締まんないんです。
なかなかコツがつかめませんでした。笑
スラブ工事が完了しました!!
スラブ部分全体にオレンジ色の管があるのがわかりますか・・・?
このオレンジ色の管は「CD管」というものになります。
電線を通す管で、コンクリート専用の埋設管でございます!!
電線をコンクリートの中にそのまま埋め込んでしまうと、砂利などとこすれて
電線が傷んでしまい、また、配線の直しが全く出来ません・・・
なので、CD管を事前に埋め込んでおき、
コンクリが仕上がった後電線をその中に通していくのです( *´艸`)
CD管は埋め込み専用で露出は禁じられているので、目立つオレンジ色なのだそうですよ☆
最初に仕上がった1階はそのCD管に電線が通されており、
天井にぐるぐる巻かれてまとまっていました!!
それでは、打設の様子です(。-`ω-)
前回ご紹介したように、
最初に柱、壁、梁部分の打設が行われていまきす・・・
その後スラブの打設が行われます!!
職人さんがコンクリートが流し込まれた部分をトンボで大まかに均していきます。
全体の打設完了後に金鏝で押さえ作業を行い表面をつるつるに仕上げていくのです(`・ω・´)!!
以上、現場日記でした!!
次回もよろしくお願いします(´▽`*)
☆3階立ち上がりコン打設を行いました
みなさま、こんにちは!!
朝からiOS13のアップデートが来たとうきうきしながら
ダウンロードをしたのですが・・・
なかなかダウンロードが終わらず、大変でした。笑
終わる予定時間より全然早かったですけどね☆
それでは
先日3階立ち上がりコン打設をしました当現場。
打設の様子をご紹介致します!!
現場前には生コン車とポンプ車が(*‘ω‘ *)
いつもと違うのはブームがのびていないのです・・・
どうやって生コンを圧送しているかというと
実は、ポンプ車にはバケットとは別に穴があり、その穴からも生コンを押し出すことができるのです!!
上写真のように、太いパイプをつなぎ、建物に沿って上に向かって配管することで、
ブームを伸ばせない所にも生コンを送り届けることができるのです(゜_゜>)
そして壁から打設を行い、次に梁、スラブという風に順に
コンクリートを打設していきます(-ω-)/
打設による型枠の変形を防ぐために型枠への圧力が少ない回し打ちだそうです
奥の方で職人さんがブラシを使って鉄筋についたコンクリートを落としていました!
鉄筋にコンクリートがついたまま乾いてしまうと、
次回コンクリートの打設をした時に、鉄筋とコンクリートの付着に悪影響を与える可能性がある為、
この作業が行われるのです(・-・〆)
以上、コンクリート打設の様子でした!!
次回もよろしくお願いします
☆4階スラブ工事を行っていました!
みなさま、こんにちは!!
先日現場取材に行ってきましたので、
早速現場の工事の様子をご紹介しますねっ
外観の様子はかわらず・・・
前回は3階躯体工事中でスタットボードの建込が行われていましたが・・・
工事は進み「4階スラブ工事」を行っていました
3階の天井、4階の床。ですね!!!
こちらの職人さんは、組んだ鉄筋を結束していました
鉄筋の交差部を結束線を用いて結び、固定する作業になります。
締め過ぎてしまうと結束線がちぎれてしまう可能性があるので、注意が必要です
ちなみに、結束線を結ぶ際に使用する専用の工具は「ハッカー」といいますよ(`・ω・´)
結び目がこちら
結んで出来た、結束線の伸びた部分を「ヒゲ」と呼ぶそうです( *´艸`)プププ
スラブ配筋が完了し、配筋検査を行ったら次はコンクリート打設となります!!
以上、工事の様子でした(。-`ω-)!!
次回はコンクリート打設のご紹介をしますーーー
お楽しみに!!
