杭工事



前回は擁壁のコンクリート打設までお伝え致しましたッ!







早速続き、行ってみましょー( ´∀`)σ

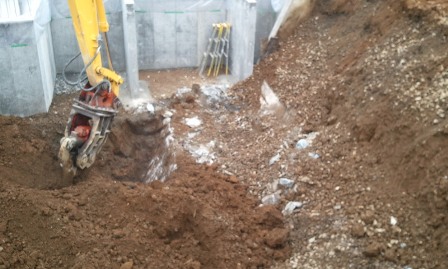

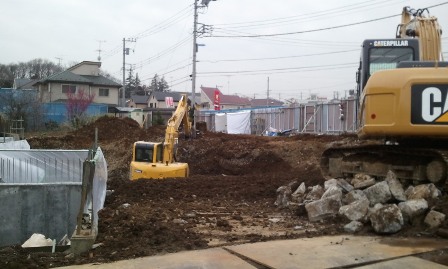

擁壁の間知石を解体していきますッ!



2012-02-14 08.39.29.jpg



?間知石(けんちいし)?

石垣用や土留め用の石材。

語源は明らかではないですが、「一間を知る」の意味だともいい

一間を六等分した一尺を石面一辺の単位に用いていたそうです。





















土と石は分けられ、

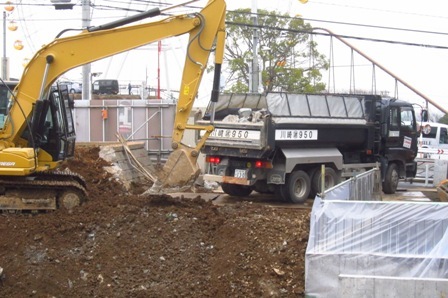

ショベルでダンプカーに載せられ、場外へ排出されますdash










3.10-2.jpg3









解体が終わると埋め戻しをし、杭工事へと入ります。





?杭工事?

杭は基礎の一種で、建物の重さを原因とした地盤沈下を防ぐ為に打ち込むものです。

土の中に入ってしまうと見えなくなりますが、最も大事な部分ですgood



建物が重くなるほど、

土が軟らかいほど、杭が必要となる・・・・ワケですッ!







こちらが杭ッ!






基礎杭には既製杭と現場杭の2種類があり、

当物件は既製杭の鋼管杭ですッ!







打設開始1本目を試験杭とします。

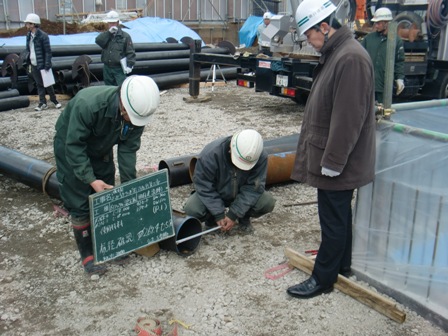

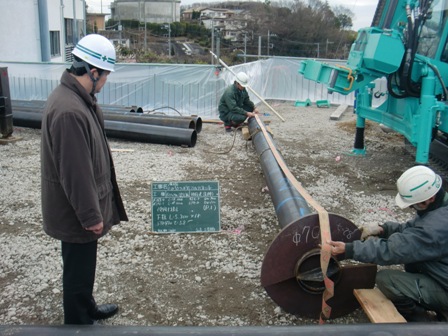

こちら、杭材料の検収ですーflair








種類や長さ、杭径などを計測していきます☆

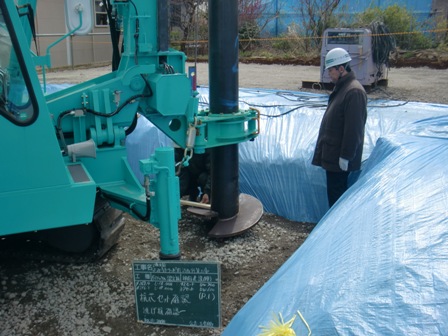

杭芯セット(杭先が杭芯の位置にきているか確認します。)






杭先端に螺旋状の掘削刃が付いており、杭打機で回転圧入により打設していきますッrock

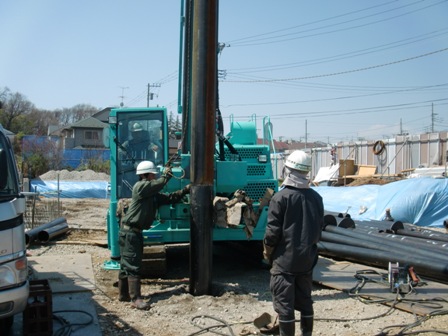

杭継ぎ手部分溶接



下杭の打設が終わると、中杭・上杭の打設を行いますが、

継ぎ手部分は溶接していきます。








3本の鋼管杭を溶接して1本の杭(18.0m)となりますッ(*^▽^*)













1日6本のペースで打設をし、

合計79本の杭を打設致しましたrockdash







—おまけ—



あ、杭じゃないです。



2012-04-05 13 05 51.jpg



元は畑だった敷地からひょっこり(*´∀`*)shine
