基礎配筋



皆様こんにちはッpaper



空がどんよりしてきましたsweat01

雨の予感・・・









さて、現場の様子をお伝え致しますhappy01






前回は基礎の足場組みまでお伝え致しましたねflair

続きですッsign03

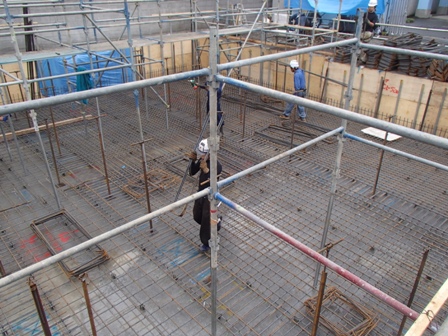

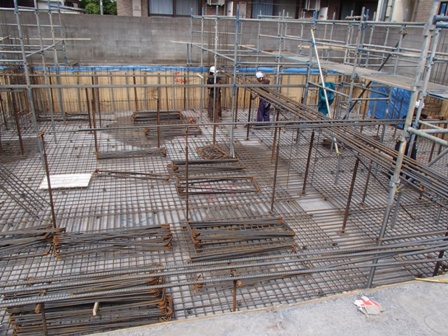

地中梁の配筋を行っていきます。

地下の場合は、柱意外は全て地中梁と言いますflair壁も梁

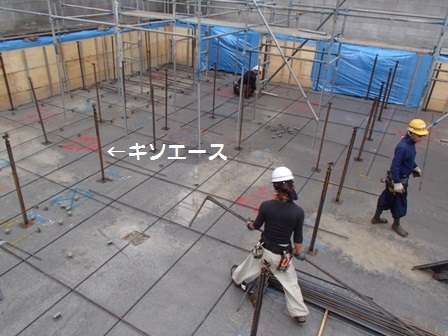

キソエースと呼ばれる、梁主筋受け金物を使い配筋作業を施します!





墨出し屋さんが、印をつけた部分に一定の間隔で、

捨てコンクリートに打ち付けて行きますッrock

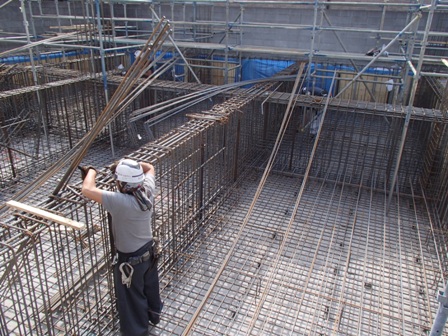

キソエースの上に梁主筋並べます。。。










スターラップ筋(梁の周囲に巻き付ける鉄筋のこと)をぶらさげ

そのスターラップ筋の底に載せるようにして、下の梁主筋を結束していきます!

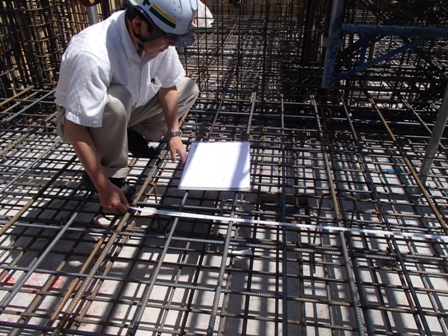

配筋が終わると検査ですsign03






設計図通りに配筋できているか?ピッチは?鉄筋の太さは??





・・・と、チェックしていきますッsearchshine










とてもキレイに配筋されてますねup

この後は耐圧盤を打ちますよ!それはまた次回お伝え致しますねhappy01
