☆基礎型枠・基礎コン☆





みなさん、こんにちは!! 明日はハロウィンですね。



イベントごとは楽しみましょう!!







さて、現場は基礎コンクリート(通称:キソコン)を打設しました。

そこまでの様子をお伝えします。

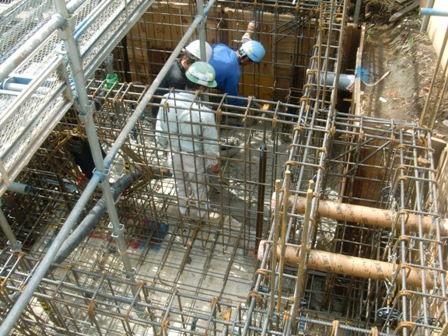

耐圧コンの上に、基礎型枠を建て込んでいきます。

型枠大工さんのお仕事です。 材料は置き場と呼ばれる加工場で作成してきます。




















スラブが上がりました。 ここが1階の床になります。

室内になる部分の床には、断熱材(青色)が敷きこまれます。




















鉄筋材が搬入されました。

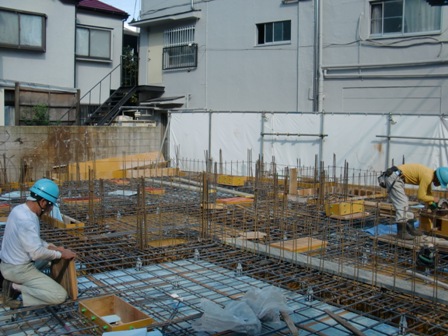

搬入された材料で、スラブの配筋を行なっていきます。

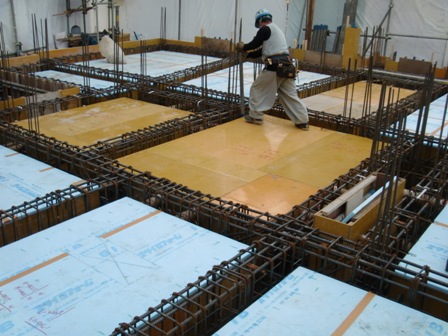

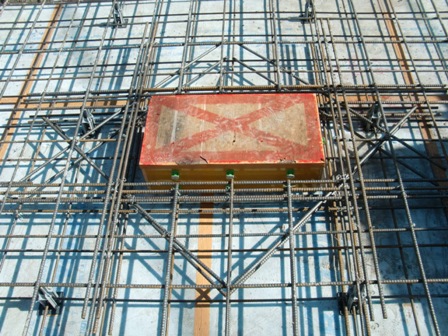

こちらはダメ穴になる型枠材。 この様にスラブの一部に開口部をつくります。

下の空間(ピット)の型枠材の搬出や、設備配管時の出入りスペースになります。

配筋も開口補強筋が入っていますね。

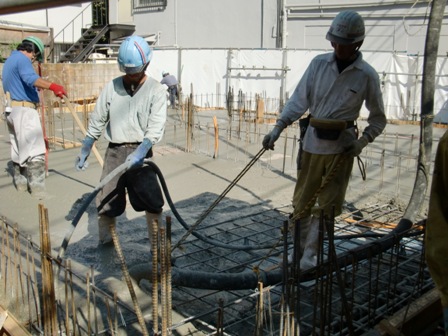

いよいよ、コンクリートの打設です dash

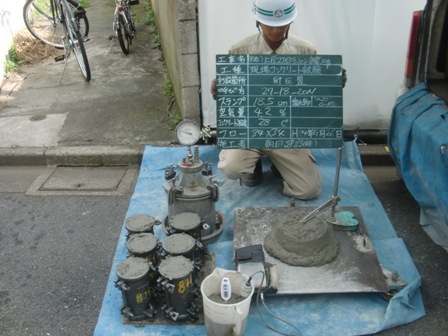

生コンの受け入れ検査も合格です!

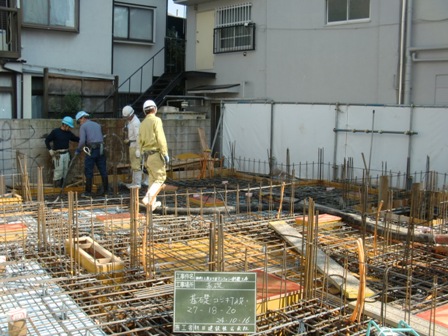

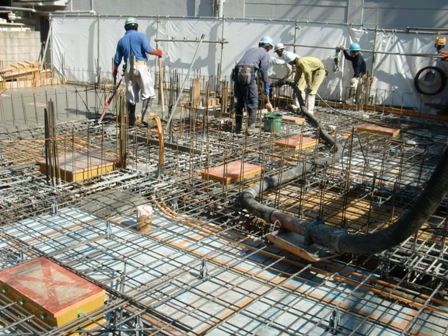

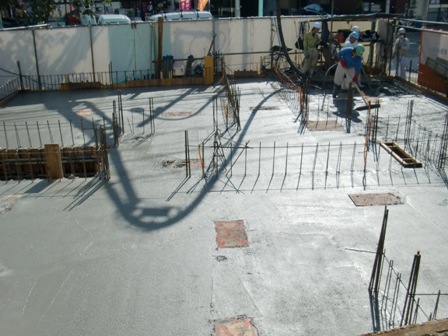

打設は順調に進みます。

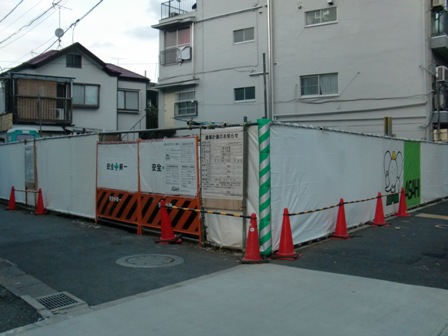

外からの様子は変化なしの様に見えますね。




















こちらが完成予想パースです。

1Kと1LDKの賃貸マンションになります!! 完成が楽しみです。






次回を乞うご期待!!











☆基礎配筋・耐圧コン☆







みなさん、こんにちは!!



まもなくハロウィンです。 私も意味はよくわかっていませんが



イベントの様ですので楽しみたいと思います!! happy01















では、現場の様子をお伝え致します!!

基礎配筋が始まりました。

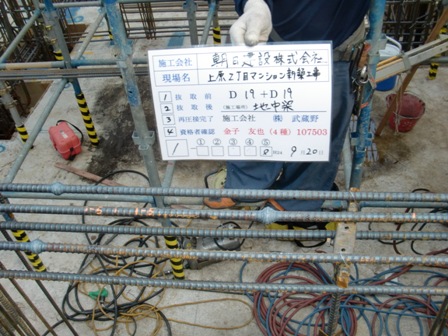

こちらの写真の様に、鉄筋と鉄筋をつなぎ合わせる「圧接」(あっせつ)が行なわれました。

鉄筋の太さが19ミリ以上の場合は、「圧接」を行ないます。


















そして! 圧接した鉄筋を、試験場で引張り検査をする為に、抜き取りを行ないます。

どこを抜き取ったかわかりますか!?!?!?

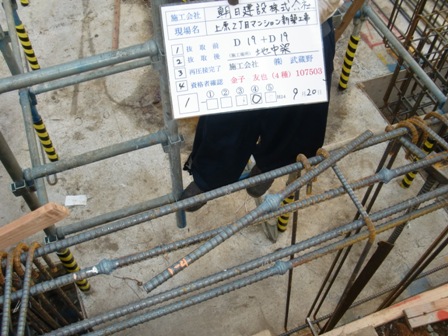

ここを抜き取りましたよ!

抜き取った部分は、また圧接してつなげます(笑)



uehara-032 - コピー.JPG

















圧接作業には資格が必要です。

圧接する鉄筋の太さが太くなると、必要な資格も上がりますよ。

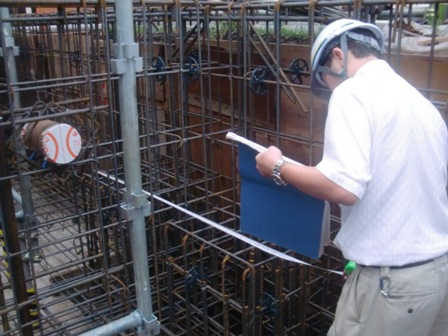

圧接が終わり、基礎配筋が終わると、設計監理者による「配筋検査」を行ないます。

設計図を見ながら、適正に配筋がされているかを、厳正に検査します。


















基礎の底版には「耐圧盤」が作られます。こちらの配筋もがっちりしています。

基礎コンクリートは2回に分けて、コンクリートを打設しますが、1回目はこの耐圧盤になります。


















配筋検査に合格すると、コンクリート打設です。

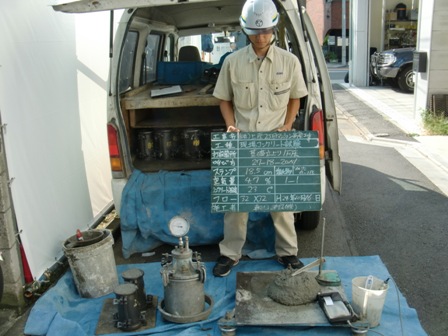

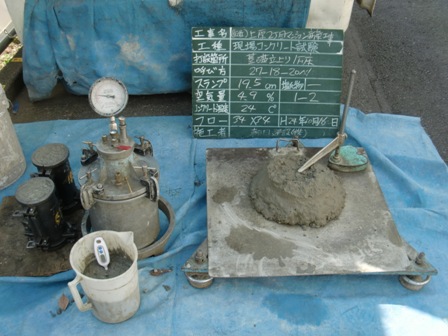

現場に搬入された生コンクリートは、この様に受入検査を行ないます。

計画通りの材料が入ってきているかを確認します。




















こちらが完成予想パース

この建物の基礎を、現在作っています。






次回は基礎工事の続きをお送りします!!
