☆上棟致しました!

皆さまこんにちは(´・ω・`)





先日、無事に上棟を迎えました

日野市豊田3丁目の当物件run



現場監督さんより写真を戴きましたので、早速ご紹介したいと思います(^-^)








前回のブログでは、スタットボードが敷き込まれていましたね。

前回ブログ

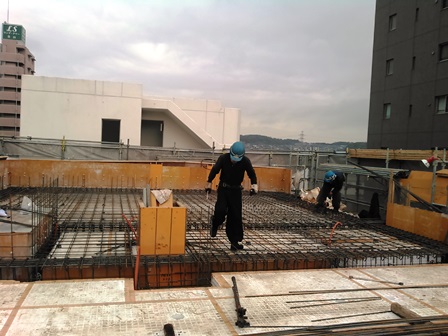

そこから工事は進み、スラブ配筋が行われましたsign01

配筋が終わると型枠屋さんが入り、立上りの枠をつくっていきます( ´∀`)人(´∀` )

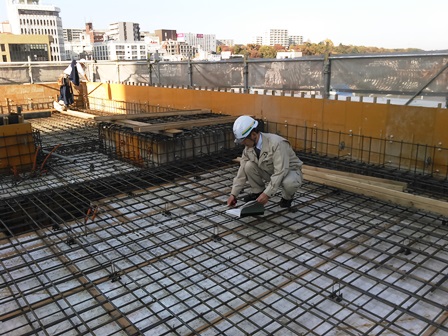

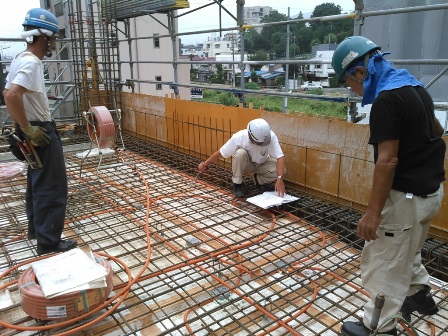

っとその前に、配筋検査ですflair

設計監理者が立会いのもと、行われます。



コンクリート打設前に、配筋図に基づいて正しく鉄筋が配置されているかを調べます。

強度や耐久性にかかわる重要な検査のひとつですねgood








clip主な検査項目



・鉄筋のサイズ・本数・ピッチ(間隔)

・鉄筋同士の間隔(過密になりすぎるとコンクリートが回りません)

・かぶり厚さ

・圧接溶接の繋ぎ目

・結束線による鉄筋の拘束間隔



また、鉄筋が足りなくなった際には鉄筋を継ぎ足して、配筋を行います。

この継いだ部分を「継手(つぎて)」といいますhappy01

その継手部分の長さも決まりがあるので、検査項目に入りますよー(°д°)










検査に合格です(^-^)

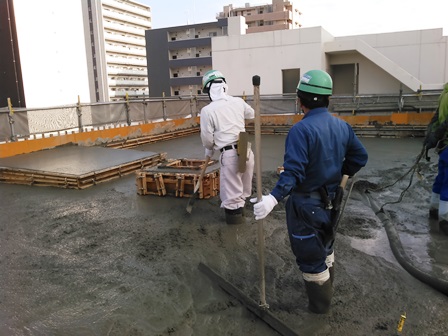

コンクリート打設となりますーchick



緑ヘルメットの職人さんが手に持っている物は「トンボ」といいます。

打設しながら、均しの作業を行っていますよrock








打設完了です!

表面が写真からでも分かるように、とても滑らかですよねええshine



実はトンボで均した後、鏝で「押さえ」を行いましたrun



1回目でいきなり金鏝で押さえ始めても、綺麗には仕上がらないので

コンクリートが固まってきたら再度、木鏝で表面の凸凹を無くし、

表面をペースト状にしながら金鏝を掛けて押さえます(・∀・)



力加減も大切なので、大変なんですsweat02













お次は中の様子!

当物件は1階が店舗・2階から賃貸住宅となります(^Д^)



内装工事が進んでいましたfish



LGS間仕切り工事を行っていたのを覚えていますでしょうか??

お さ ら い

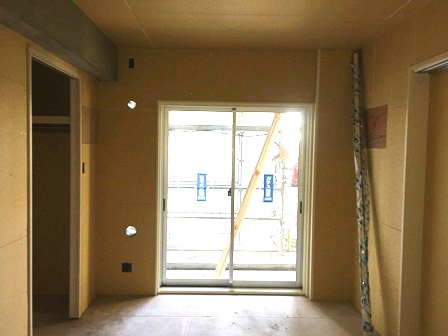

その上に石膏ボードを貼りましたpaper

強度強化はもちろんの事、耐熱性の強化に大きな効果を発揮します。








石膏ボードを貼り付ける場所の長さに合わせて、カットしますhairsalon

カッターで切り目を入れて、体重をかけると簡単にペキっと折れるそうです(°д°)



石膏ボードの切った断面は、

ボコボコになっているので、ヤスリを掛けて滑らかにしてから施工ですshine

そうすると、壁にきちんと密着してくれます(^-^)

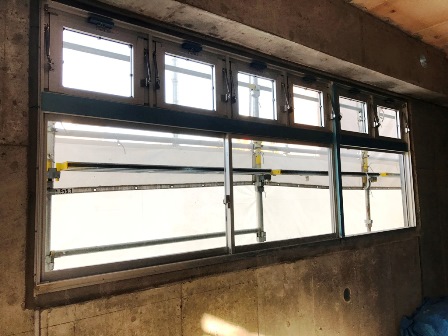

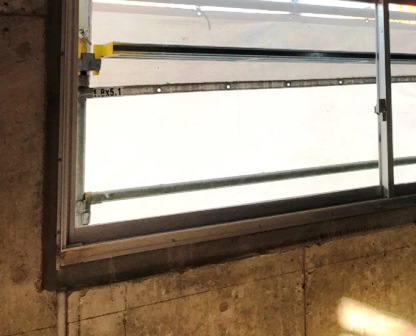

1階店舗部分にサッシが付きましたfish








サッシ取り付けの開口部は、少し大きめに設けられています!



垂直・水平・仕上がり寸法からの出入りなどを測りながら調節し、

仮止めをしてから、次の作業に移ります。



躯体に予め打ち込んでおいた「サッシアンカー」と鉄筋を溶接、

この鉄筋とサッシを溶接し、サッシの取り付けとなります。



こんな感じです。








この隙間にモルタルを詰めます。

写真を見てください!詰まっていますよねーnote



モルタルガンを使って使用し注入しました!

はみ出たモルタルを取り除き、詰めたモルタルの表面をコテ・刷毛等で仕上げ、

周りを清掃して完了となります(∩´∀`)∩








以上になります!

次回もよろしくどうぞーhorse







- - キリトリhairsalon- - -

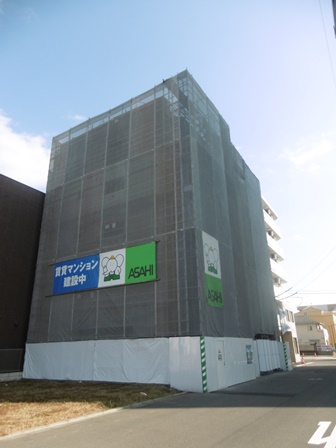

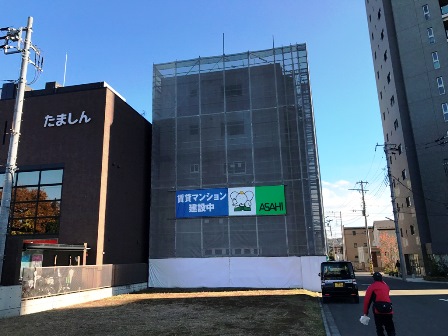

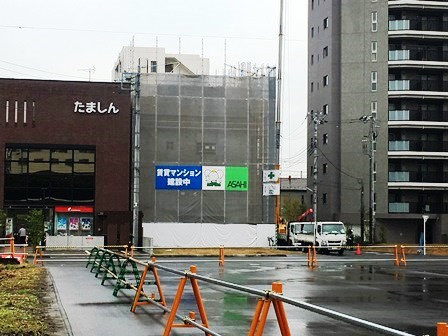

東京都日野市豊田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅はJR中央線「豊田」train徒歩約1分程。駅から現場が見えます!





間取は



1LDK(8戸)・店舗。 店舗併用賃貸マンションになります(・∀・)










見学会情報はこちら

朝日建設のHP

☆まもなく上棟です

皆さまこんにちは(*゚▽゚*)





生憎のお天気ですねー・・、そして寒い!

風邪を引かないように気をつけましょーうrun



では、早速ですが。

日野市豊田の現場日記を更新致します_____pencil



昨日、現場の取材に行ってきました!いやぁ、、良いお天気でしたよsun

では中へε=ε=ε=┌( ;゚д゚)┘








5階(最上階)の様子ですflair

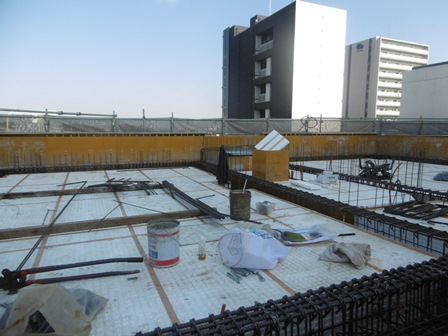

スタットボード(断熱型枠材)を敷き込み、梁配筋を終えたようですね(^-^)

この後は、スラブの配筋を行います。

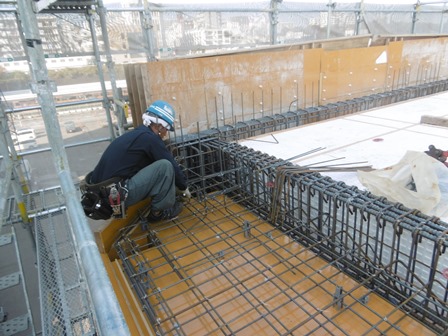

こちらの職人さんは、組んだ鉄筋を結束していましたpaperバルコニー庇部分です。

鉄筋の交差部を結束線を用いて結び、固定する作業になります。



手作業で行なっていましたsweat01

おおおおお疲れ様でございますorz








結び目がこちら!

締め過ぎてしまうと結束線がちぎれてしまう可能性があるので、注意が必要ですsweat02

ちなみに、結束線を結ぶ際に使用する専用の工具は「ハッカー」といいます。



結んで出来た、結束線のびよーーーんと伸びた部分を「ヒゲ」と呼ぶそうですshadow








また、

コンクリートと鉄筋との付着を確保し、鉄筋の腐食を防ぎ、鉄筋を保護するためには、

鉄筋をコンクリートで十分に包んでおく必要があります!



かぶり厚さの確保は、鉄筋を組み立てる際の大切な注意事項になります。






かぶり厚さは、鉄筋からコンクリート表面までの距離を指します。



これを十分に確保していないと、

コンクリートが中性化し、ひび割れなどから水分が入り込み錆びてしまいます。

そして、設計通りの強度を得ることが出来なくなってしまうのですshock

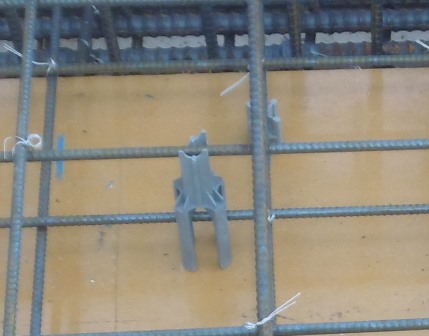

そのかぶり厚さを確保するために使われる物が、スペーサーになります。













では、お次は中の様子をご紹介。

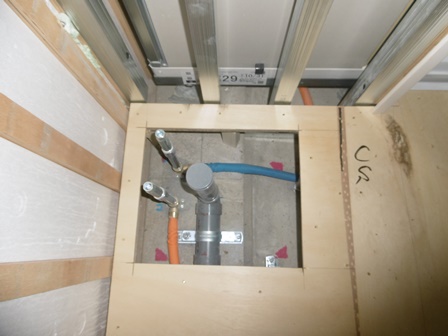

床下にあった配管が見えなくなっています(°д°)どこに行ったのかしら・・・



ではなく、躯体の上にさらに床をつくったのですflair

これを置き床工事といいます。








配管はちゃんとあります!笑

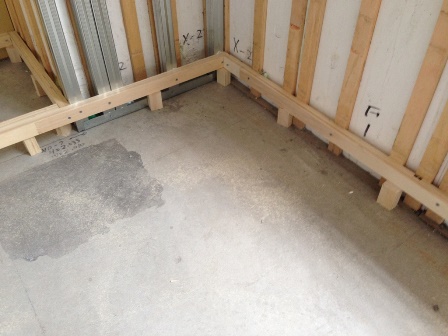

このように壁面に際根太(きわねだ)を設置します。



際根太を設けておくと、壁際での床材の沈み込みを防ぐことが出来るのですgood

際根太を支えているのを(つか)といいます。

ボンドで接着、均等に並べられています(^Д^)

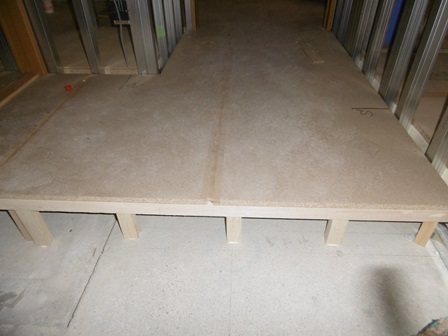

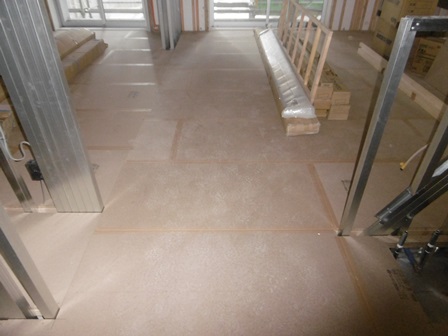

この上にパーティクルボードを張っていきます。

床の下地材です(∩´∀`)∩



尚、壁際は際根太でパーティクルボードを支えますが、

それ以外の場所は支持脚で支えています。








以上になります!

次回もよろしくどうぞーfish





- - キリトリhairsalon- - -





東京都日野市豊田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅はJR中央線「豊田」train徒歩約1分程。駅から現場が見えます!





間取は



1LDK(8戸)・店舗。 店舗併用賃貸マンションになります(・∀・)










見学会情報はこちら

朝日建設のHP

☆スタットボード建て込み

皆さまこんにちは(^O^)





秋晴れですねーsun



本日11月13日は、いい膝の日だそうです。

寒いと膝が痛くなる廣瀬が現場日記を更新致しますーrun



現場監督さんから写真を戴きました、5階・躯体工事の様子ですん。

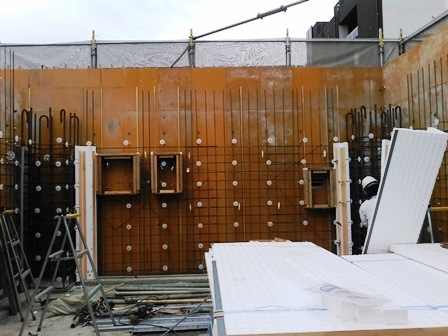

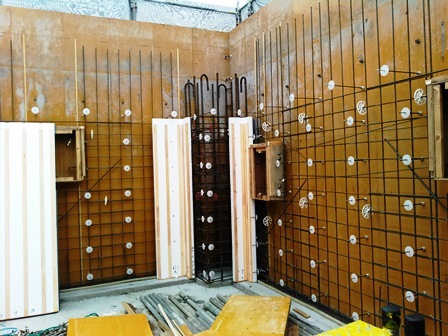

スタットボードの建て込みが行われていました(^-^)

スタットボードは断熱型枠材ですsign01



内側に型枠を建て込む必要が無く、

環境にやさしい&工期短縮につながりますgood








コンクリートパネルとスタットボードで、壁の配筋を挟むように建て込んでいきますfish



スタッとボードの厚さは50mm

在来工法で使用する断熱材のになります!



使用する場所でサイズが違ってくるので、予め指定した大きさにカットされ、搬入されます。

あとの微調整は職人さんが行いますよう(^Д^)








こちら、コンクリートパネルが見えなくなりました。建て込みが進んでいますねshine

型枠がずれてしまわないよう、単管パイプで固定しています。

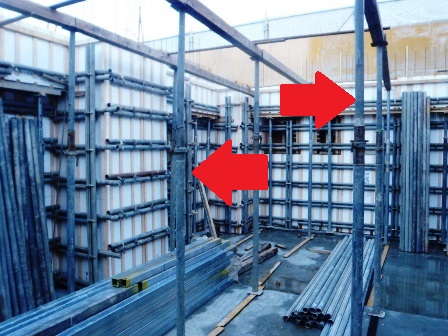

赤の矢印は型枠支保工になります!その上に乗っているのがバタ角

コンクリート打設時に型枠がゆがまないよう、押さえる為に使用されます( ´∀`)人(´∀` )



PB120052 - コピー.JPG





お次は、室内の様子。



前回はユニットバスや転がし配管をお伝えしましたが、工事は進み

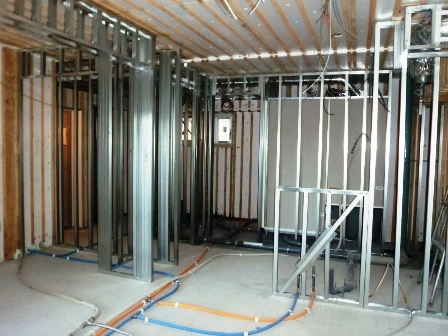

LGSでの間仕切り工事が始まりましたpaper壁や天井の下地材になります。



天井と床にランナーを打ち付け、スタッド(間柱)を差し込みますflair

LGSの間隔は、内装工事で使用する石膏ボードの幅で決まります。








以上!

今回はここまでになりますー



次回も宜しくお願い致しますheart01







- - キリトリhairsalon- - -







東京都日野市豊田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅はJR中央線「豊田」train徒歩約1分程。駅から現場が見えます!





間取は、1LDK(8戸)・店舗でゴザイマスmaple



弊社管理物件になりますので、

お問い合わせは0120―690―900またはこちらまで(^ω^)








見学会情報はこちら

朝日建設のHP

☆内装工事の様子

皆さまこんにちは(*゚▽゚*)





11月8日。



本日、朝礼担当でした・・・。未だに慣れませんsweat02

やはりいつも通り、いや、、いつも以上に緊張しましたorz

人前で緊張しないようになりたいものです。





さ!

豊田の現場日記を更新致します___pen



前回は5階の躯体工事が始まる!といった所でしたね。

最上階ですよう。










下階は内装工事が始まっているので、本日はその様子をご紹介致します(^-^)



型枠支保工が外れた状態の室内。

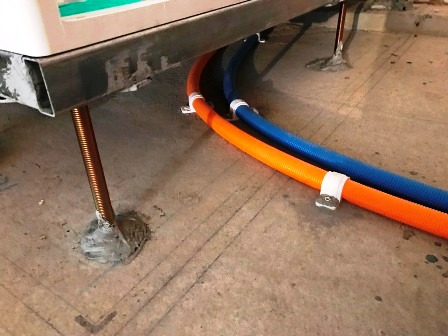

床下に配管がありますが、これを転がし配管といいますpaper



コンクリートスラブ面に露出した状態で配管されていますが、

この上にさらに床をつくる工事を行います。これはもう少し先のお話です・・・run

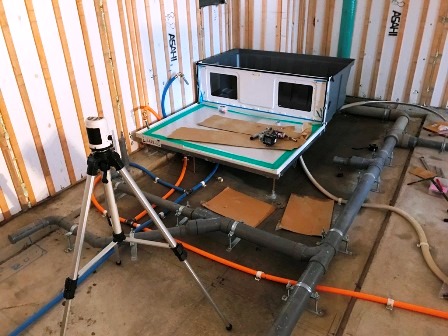

さらに、ユニットバスの設置をおこなっていました!



内装工事は、

転がし配管ユニットバスの設置から始まりますchick

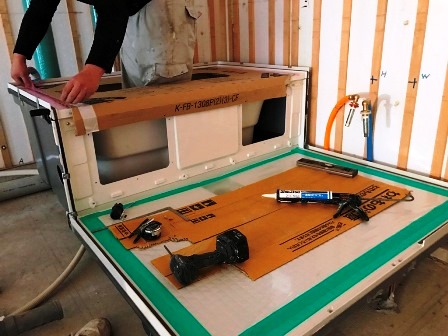

ユニットバスは現場にて組み立てられ、躯体にに設置されるのです(^ω^)








このように専用の接着剤で。






躯体には墨出しがされていますshadow



今はまだ部屋ごとに仕切られていなく、広い空間のままですが

この後の工事で必要な基準線を墨で書き記していますね。





---

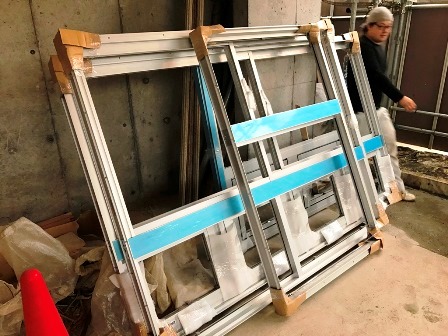

また、アルミサッシが現場に搬入されています。

前回のブログで、サッシが取り付けられているお部屋をご紹介しました!



他のお部屋でも取り付けが始まるようですsign01

日野市豊田の当物件は二重サッシになりますので、アルミサッシ + 樹脂サッシが付きますshine








---





躯体工事の際に、CD管が登場したのを覚えていますでしょうか??

オレンジ色の管ですsnail



この管の中には、電線が通されています!

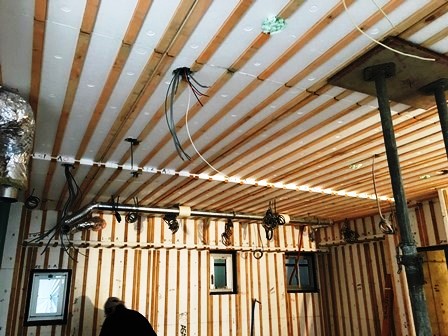

そして、室内の天井を見ると。なにやら色々と飛び出ていますねgood

CD管に通されていた電線になります。

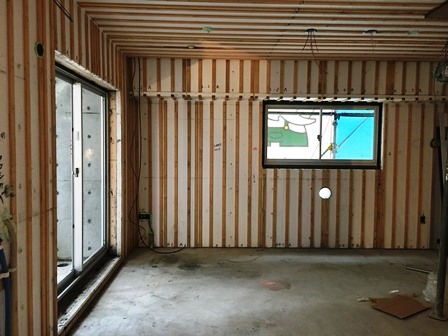

ちなみに室内を覆っている物は、あのスタットボード(断熱型枠材)(・∀・)

内断熱工法の建物ですfish








以上!



今回はここまでになりますー。

次回もよろしくどうぞ( ´∀`)人(´∀` )







- - キリトリhairsalon- - -





東京都日野市豊田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅はJR中央線「豊田」train徒歩約1分程。駅から現場が見えます!





間取は



1LDK(8戸)・店舗。 店舗併用賃貸マンションになります(・∀・)








見学会情報はこちら

朝日建設のHP

☆5階躯体工事

皆さまこんにちは(*゚▽゚*)





豊田3丁目マンションの現場日記担当が、

ワタクシ廣瀬に代わりましたので、引き続きどうぞ宜しくお願い致しますchick



では早速、現場取材に行ってまいりましたので、ご紹介をしたいと思います(^ω^)








現場は5階の躯体工事が始まる!といった所で、

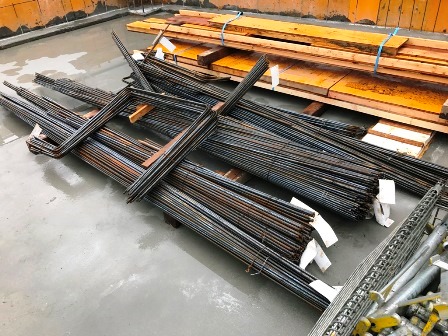

現場には鉄筋材が搬入されていましたpaper

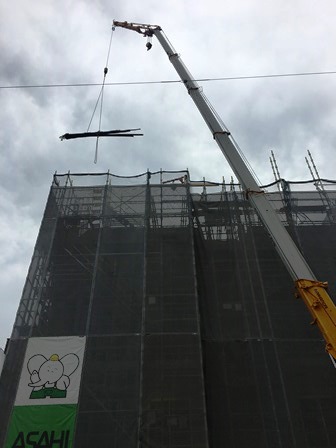

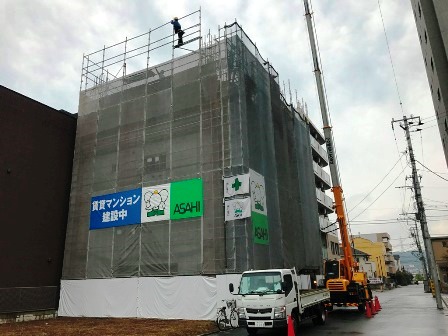

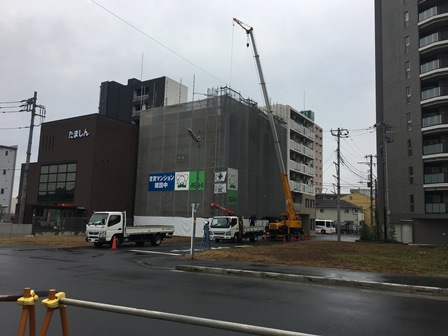

揚重機械(ラフター)で鉄筋を吊り上げています。

機械を操縦している人は見えないですからね、すごいですよね。

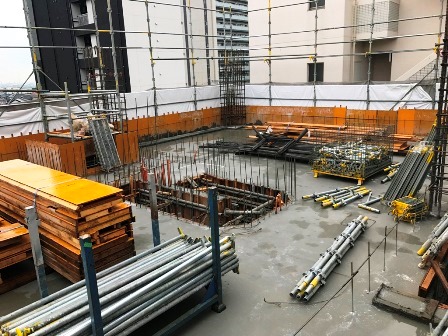

5階に上がると。

まさにこれから!といった所ですよね(^-^)

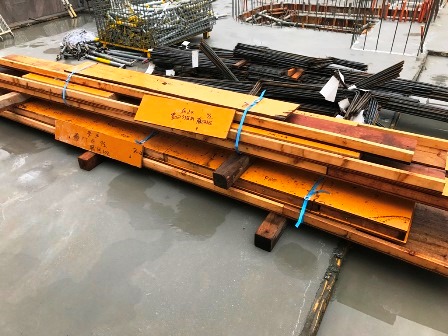

型枠(コンクリートパネル)や先ほどの鉄筋で、現場は埋め尽くされていますsweat01













型枠の建て込みも配筋も、コンクリート表面に出した墨出しをもとに行い、

工事は進んでいきますflair



すでに現場には資材がたくさんありますが、

その前に墨出しを行い、工事の基準線を記します_____pen










下階はこのようになっております。

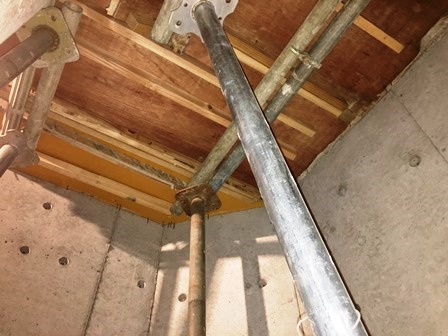

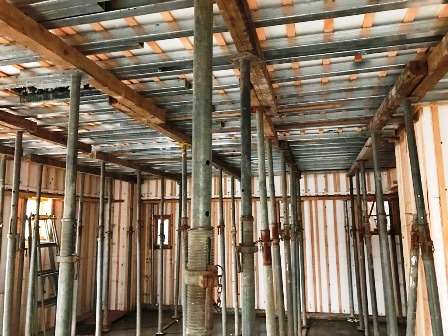

たっくさん立っているのは、サポート式型枠支保工でゴザイマスfish



コンクリート打設時には、相当な圧がかかりますので

ちゃんと型枠を支えていないと、崩壊してしまう恐れがありますorz



高さに応じて、2本までつなげて使用する事が可能ですよshine








階段にも型枠支保工!支えていますchick








支える」に関連してもう一つ。



画像も型枠を支えるにあたっての必須アイテムになりますrun

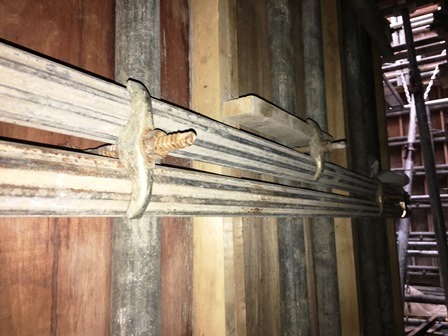

両腕を広げたような物・・これをフォームタイといいます。

フォームタイの両腕に、単管パイプを通して専用の金具で締め上げていますヽ(´ー`)ノ










こちらはサポートが外れています!



サッシ枠が取り付けられていますね(´・ω・`)bell

朝日建設は二重サッシが標準仕様ですよー!遮音性・断熱性が期待できますscissors








躯体の開口部は、サッシ枠よりも大きく設けられていますnote

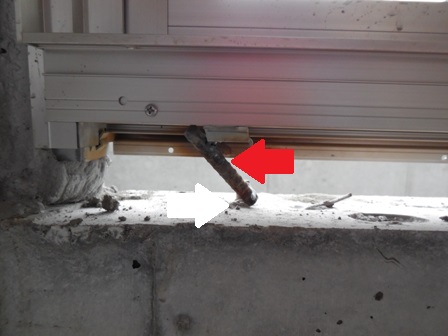

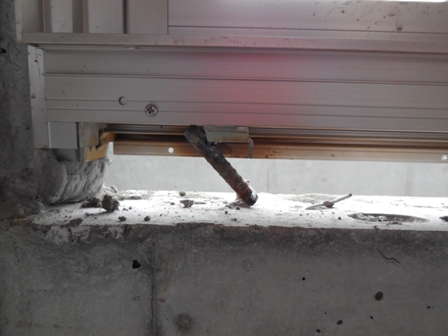

白矢印がサッシアンカー、赤矢印が鉄筋になります。

サッシアンカーは事前に躯体に打ち込んでおいたもので、こちらを鉄筋と溶接しますrun





そして、(サッシアンカー+鉄筋)とサッシ枠を溶接し、固定します^^



この隙間は、モルタルで埋めていくのですよー



サッシアンカー - コピー.JPG





その他、内装工事が始まっている所もありましたので

その様子は次回、じーーーーーーっくりご紹介させて頂きますねん( ´∀`)人(´∀` )



最後に、職人さんの写真でおさらばですheart01

では次回もよろしくどうぞ(・∀・)
