☆梁落とし





寒川駅前の店舗併用個人住宅。



先日、1階の躯体工事中の様子を取材へ行ってきました。



早速どうぞ!!

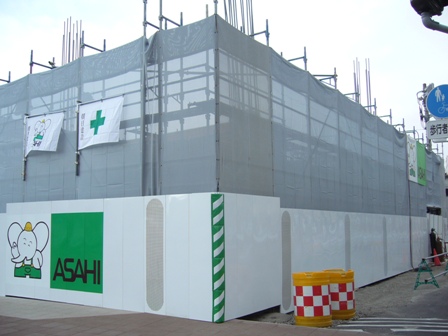

外観です。












足場の上から。 岡田マンションも見えます♪ ⇒ 現場日記












鉄筋屋さん、圧接屋さん、設備屋さんが作業中です。

2階の床(1階の天井)の高さになりますよ。

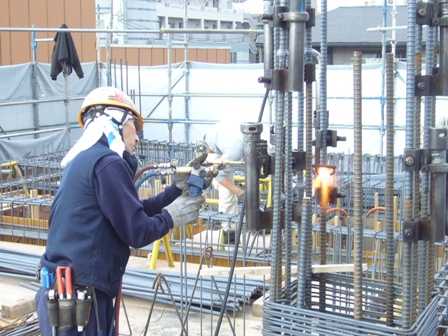

圧接屋さんは柱の主筋を圧接中。1階から2階の部分をつないでいます。

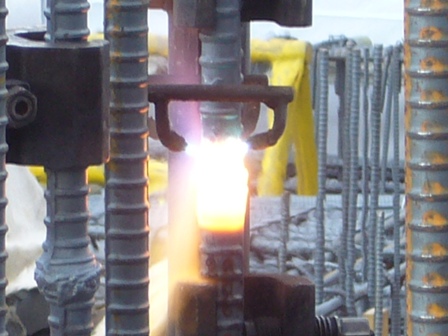

ガス圧接中・・・ もの凄い勢いです。

ところで圧接って何でしょうか ⇒ 溶接の一種で金属の表面を密着させ、熱、圧力を加える

ことによって原子同士を金属融合させる接合方法を言います。電動油圧ポンプを使って鉄筋

と鉄筋を圧密着させアセチレンガスと酸素をつないだバーナーであぶり継ぐ工法を言います。

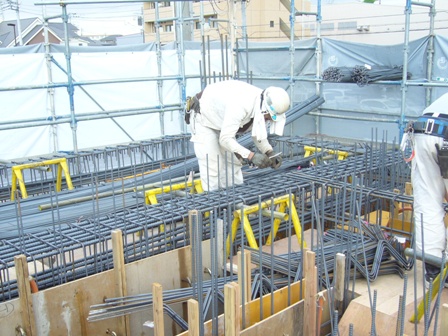

こちらは鉄筋屋さんが梁配筋を行なっている様子。

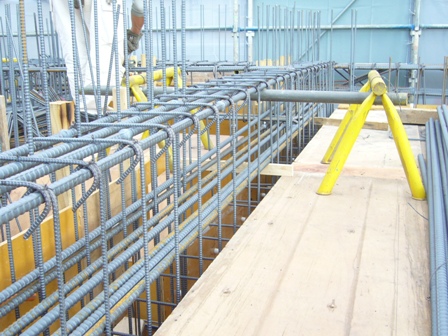

梁が浮いているような。。。












って言うか、浮いてましたね(笑)。 梁はウマと呼ばれるもの(黄色い△のもの)を両側に

配置し、単菅を流して配筋を行なっていきます。












配筋が完了すると単菅を引き抜いて、梁を型枠の中へ落とし込みます。

この作業を梁落とし(はりおとし)と言います。

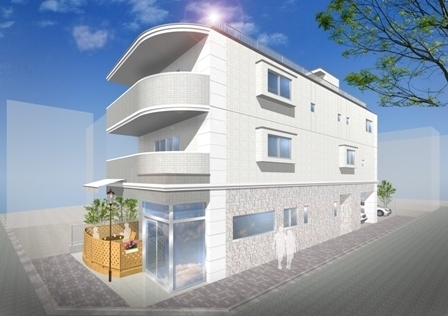

こちらが完成予想図です。躯体工事はまだまだこれからです。


今回はここまでです。 次回を乞うご期待!







☆お知らせ☆



  ⇒ 明日(1/28)と明後日(1/29)は横浜市青葉区と多摩市で構造見学会!





  ⇒ 朝日建設のフェイスブック!







☆柱の鉄筋工事の様子



sunみなさん、こんにちは!



明日、明後日は3会場で現場見学会です!! どちらも見逃せませんよ♪



☆厚木市栄町にて完成見学会

☆藤沢市六会日大前駅前にて完成見学会

☆東京都北区王子にて構造見学会



⇒ 見学会のお知らせページへ



お近くにお越しの際は是非、ご来場ください。









さて、寒川駅前の当現場は地上の工事へと進んでいます。



今回はRC造の構造体の「柱」の鉄筋についてご紹介。

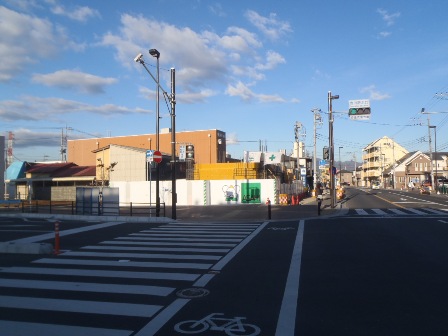

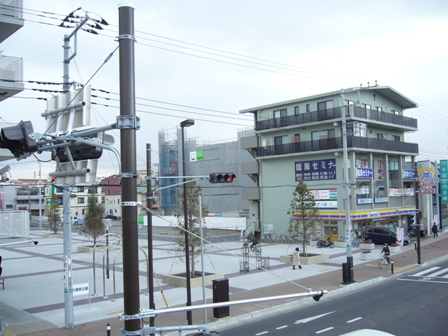

こちらが現場です。

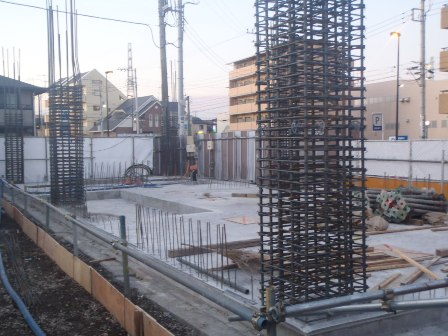

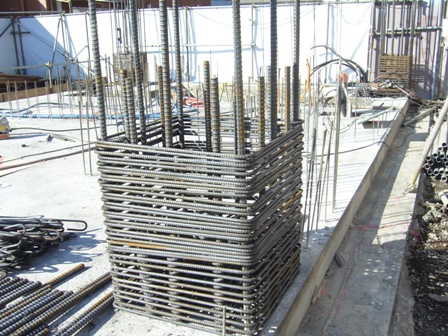

こちらが1階の柱の鉄筋になります。ごついですね(笑)。



タテに伸びているのが主筋。 主筋に巻きついているのが帯筋と言います。



鉄筋は加工場から運ばれてきます ⇒ 鉄筋が現場に搬入されるまで

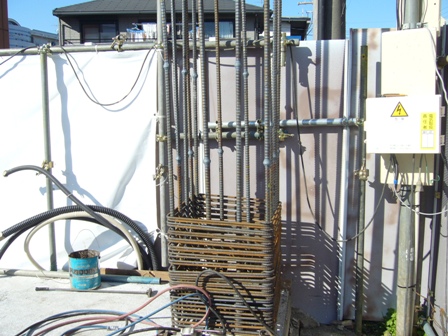

主筋は圧接でつないでいきます。こちらの写真は圧接後。



コブになっているのがつないだ部分です。  ⇒ 圧接工事を詳しくみる












圧接後は帯筋を等間隔で配筋していきます。


今回はここまでです。



当現場はRC造の店舗併用住宅新築工事です。



次回を乞うご期待♪







☆RC造店舗兼住宅の基礎工事



fuji新年あけましておめでとうございます!



本年も何卒宜しくお願い致します。



充実した1年になる様に、日々前進をしていきたいと思いますdash











さて、今回は寒川町の「RC造店舗兼住宅」の基礎工事の様子をお伝え致します。



根伐工事を行い、捨てコンを打設。このコンクリート面に位置を出し、基礎配筋を



行なっていきます。位置を出す作業を「墨だし」と言います。






















こちらは基礎配筋を行い、型枠を建て込んだところです。



がっちりした基礎という事は一目で見てわかりますね。



耐用年数47年だけあって構造もしっかりしていますよ。 ⇒ 耐用年数とは






















スラブを張り、配筋がされました。



基礎と1階の床は一体で打設を行います。






















コンクリートを打設しました。



生コンは打設翌日には乗って歩けるほど硬化します。



何十年も硬化し続けるとも言われるコンクリートは、まるで生き物のようです。




次回は地上の工事をお伝え致します。乞うご期待!
