☆鉄筋をつなぐ結束線
みなさま、こんにちは
今日は、とっても暑い日になりました
あと少しで、世の中はＧＷに入りますッ！！！
一番長いＧＷは、4/28から5/6までですかね(^o^)？
うらやましいです(>_<)
ココは、4階スラブになります。
スラブ配筋を行っておりますね(@^^)/☆
下の写真の職人さん
鉄筋と鉄筋がずれないように『結束線』と呼ばれる針金を占めています
結束線とはコレ(..)
ちなみに、コチラの職人さんも結束線を巻きつけています。
機械を使う事で、一瞬で自動に巻きつける事が出来ます
そして、階段
階段の配筋はこのようになっております(・o・)！！！
ギザギザになっている鉄筋が、配筋されるのです
この鉄筋は『段筋』と呼ばれています。
さらに、1階では窓のサッシが取りつけられておりましたよ
等々力6丁目の窓は『二重サッシ』になります
二重サッシは、名前の通りサッシが二重になっている窓の事なのですが・・・
それについて詳しくは、
二重サッシが登場してから、ご紹介していきたいと思います（●＾o＾●）
☆型枠建込に必要な4つのモノ
みなさま、こんにちは
今日から、暖かく・・・暑くなるみたいですね
急に気温が変わると、
何を着ていいかわからなくなってしまいます。笑
では、現場の様子をご紹介致します(^_^)/
今回ご紹介するのは【3階の建込工事】です。
配筋が終わって、
内側の型枠【スタットボード】を設置しているところでした
コチラが設置前の【スタットボード】です(..)
ちょっと切れていますが、
スタットボードには、朝日建設のゆるキャラ『やるぞう君』がッ！！！
↑ やるぞう君をクリックすると【やるぞう君の部屋】へ行けますよ
現場に戻って・・・
建込工事の時の重要ポイント
＊Ｐコン
＊セパレーター
＊断熱材パット
＊フォームタイ
この4つが建込工事の時に使われるモノです

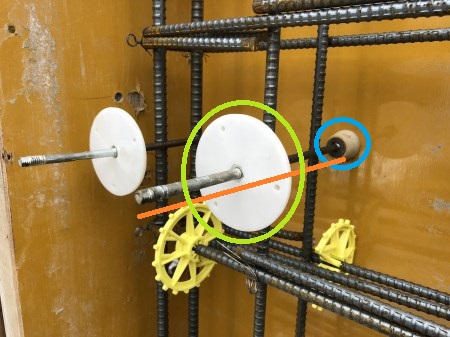

青丸が『Ｐコン』
黄緑丸が『断熱材パット』
その2つを突き刺している鉄の棒（オレンジの線）が『セパレーター』です。
この3つで、型枠とスタットボードの幅を一定に保つ仕事をしています。
つまり、コンクリートの厚さを一定にする為のモノです。
また、コンクリートの厚さの事を『被りの厚さ』と言います
『Ｐコン』と『断熱材パット』の違いは、
『Ｐコン』は型枠側、
『断熱材パット』はスタットボード側にあります。

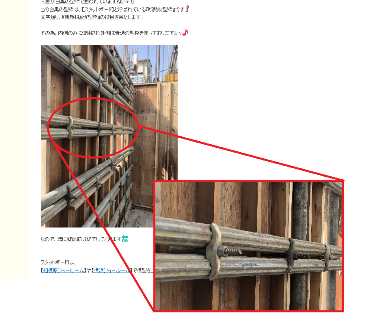

最後に『フォームタイ』とはコチラ
【以前の現場日記】から写真を引用・・・
単管を上下に抱ええて、
型枠を固定しているのが『フォームタイ』です。
コンクリートを打設した時に、
コンクリートの圧で、型枠が崩れない為にガッチリと固定させています

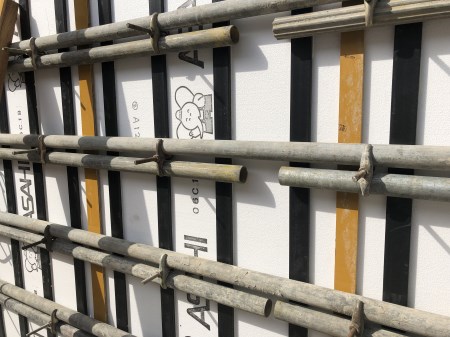

上の写真では型枠側ですが、
『フォームタイ』は、スタットボード側にも使われます
こんな感じで(..)
そして、
さきほどご紹介した『セパレーター』は、
『Ｐコン』『断熱材パット』のみではなく、
この『フォームタイ』も含めて、3つ全て貫通させています
なので、写真の『フォームタイ』の頭からちょっと出ている鉄の棒は、
『セパレーター』ですよ(^o^)
以上！
【3階建込工事】の様子をご紹介致しました
☆2階立ち上がりコン打設
みなさま、こんにちは
今日は、
新入社員が【センター南の現場】と【横浜ショールーム】へ見学に行くみたいです。
その様子は、近々【社員ブログ】で更新されると思いますので、
是非チェックして見てください（●＾o＾●）
では、工事の様子をご紹介致します。

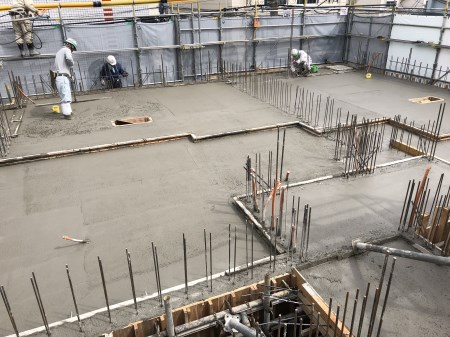

今回ご紹介するのは、【2階立ち上がりコン打設】です。

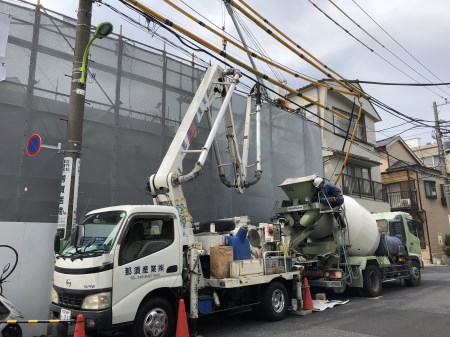

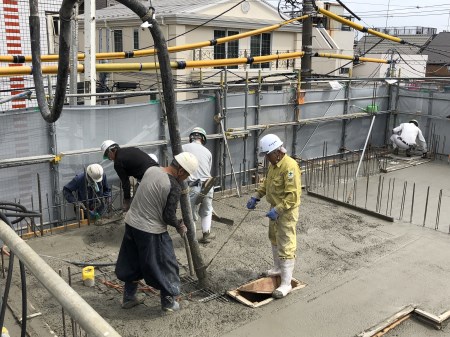

ミキサー車とポンプ車が働いております

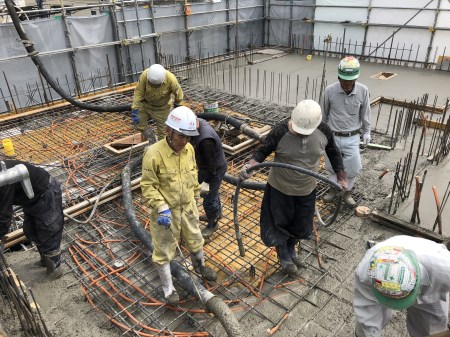

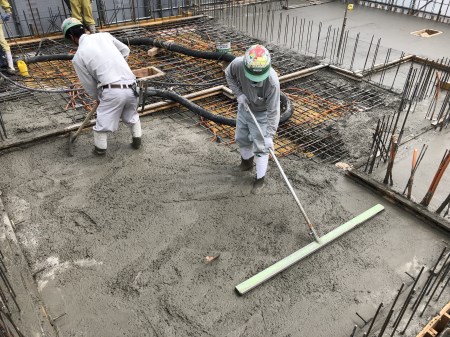

お昼休憩をはさんだ後、残りの半分の打設を開始ッ！！！
っというタイミングで私が到着
笑
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓

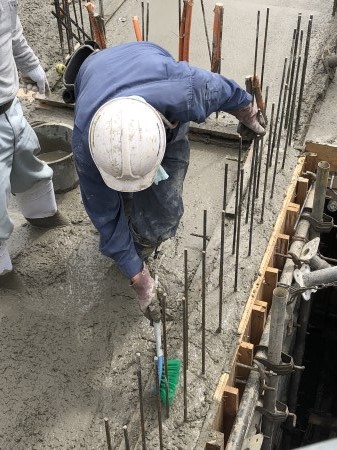

打設中に、職人さんがブラシで鉄筋を洗っていました(..)
「まだ、打設中だし次の階もコンクリート打設するのだから、
ブラシでこする必要ないんじゃない？」
っと思う方もいらっしゃると思います(・o・) 実は、私がそう思ってました。
しかし、この作業は、コンクリートが乾いてしまってからでは遅いのです
磨いている鉄筋は、『上階につながる鉄筋』です。
コンクリートが乾いてしまうと、
次回コンクリート打設を行った時に、
『鉄筋とコンクリートの付着に悪影響を与える可能性がある』ため、
乾いていないうちに、
コンクリートを落としておかなければならないのです(>_<)
大事な作業の1つなのです
そして、下の階の様子

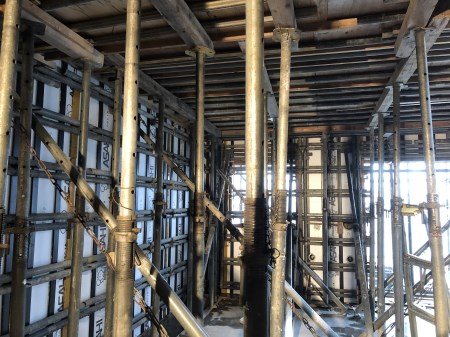

サポートがたっくさん設置されていますッ 【サポートとは？】
このサポートが取り外されるころには、
今回打設したコンクリートは硬化していますッ(^_^)/
次回は、3階の壁工事の様子をご紹介致します
※完成予想パース 2018年4月現在
☆3階スラブ工事
みなさま、こんにちは
今日は、相模原モデルハウスの見学会を開催しております
時間は、10：30-16：00．
明日も開催しておりますので、
賃貸マンションのみでなく戸建住宅にも興味がある方は、
是非ご来場ください(@^^)/~~~
【戸建ＨＰを見る】
では、等々力の現場の様子をご紹介致します。
今回ご紹介するのは、【3階スラブ工事】です。
スラブとは、下階の天井の構造体と上階の床の構造体の事を指します

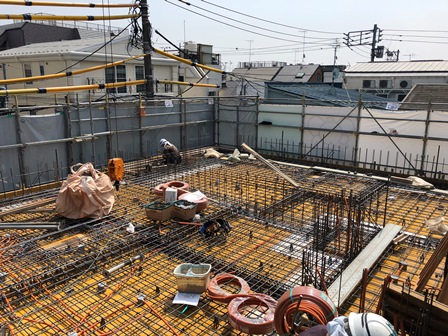

3階スラブなので、この部分！
私は取材に行った時は、

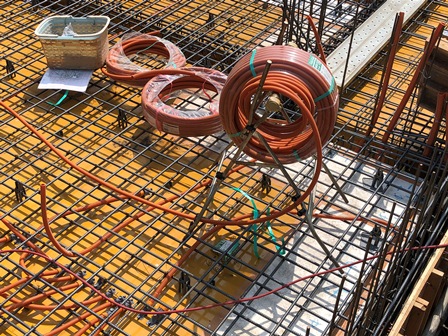

スラブ配筋を終え、『ＣＤ管』を配置していいるところでした(*´∇｀*)

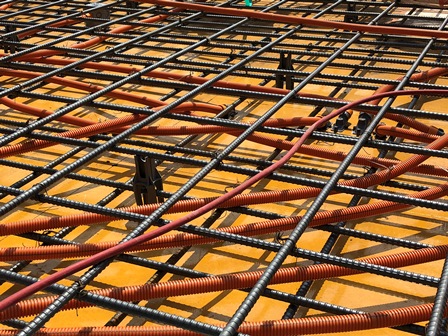

ＣＤ管とは、このオレンジの管の事です！
ＣＤ管は、電気線を通す為の管です
スラブ工事を終えるとコンクリート打設が行われるのですが、
このＣＤ管をあらかじめ配置しておくことで、
空間を確保する事が出来るのです

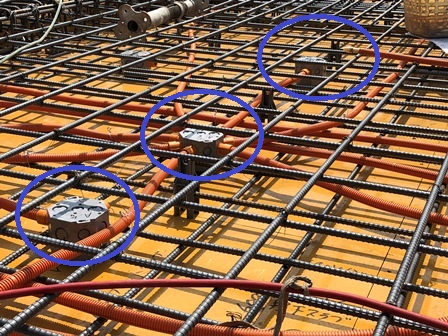

上の写真に写っている丸で囲ったグレーのモノは、
ＣＤ管が連結するところ。
つまり、電気線が集結するところになります(^○^)
配筋はもちろん、
今回ご紹介した『ＣＤ管』などの位置は、
設計図で決まっており、その設計通りに配置しています
次の写真は、下の階の写真です
【サポート】でスラブを支えている状態になっていました(^∇^*)
次回【2階立ち上がりコン打設】をご紹介致します。
☆一石三鳥の型枠材
みなさま、こんにちは
お花見にはちょうど良い感じの気温になりました(@^^)/
少し風が強い気がしますが、、、
本社近くの『鹿沼公園』というところで、
【さくらまつり】が開催されているみたいです
明日も開催しているみたいなので、
是非行ってみてはいかがでしょうか
では、現場の様子をご紹介致しますッ！！！
今回ご紹介する工事は【2階躯体工事】です。
内側が白黒の型枠で囲われていますね(・o・)」
この白黒の型枠は、【スタットボード】と呼ばれている『断熱材型枠』です
文字通り、『断熱材』と『型枠』の役目を果たします。
その為、内側のみに使用され外側は普通の型枠を使っておりますよッ
なので、既に壁配筋は終了しております
スタットボードは、
【相模原ショールーム】や【横浜ショールーム】で模型をご覧になれます
内側にこのスタットボードを使用することで、
＊内側の型枠を解体が不要になるため、工期短縮
＊工期短縮・型枠材不要などで、コストダウン
＊型枠材を使わない為、廃材が少なく環境に優しい
っと、一石三鳥の優れものなのでございますッ
内断熱工法（スタットボード）について、
もっと詳しく知りたい方は【内断熱工法】←コチラをご覧ください(^o^)
まだ配筋もされていないので、
ただの斜面に見えますが、ここは階段になる部分です

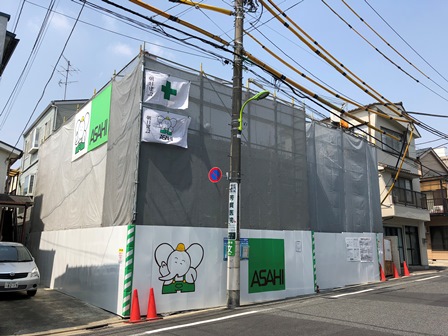

最後に上からーーーー

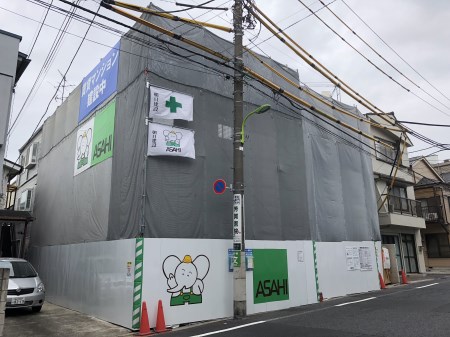

仮囲いには、マンションについての資料が入ってポストもついておりますので、
ご自由にお持ちください(@^^)/
