☆スラブ配筋とコンクリート打設

みなさま、こんにちはsun



7月も後3日で終わります。

8月に入ったらあっという間に夏休み!!!!

夏休みはやることがたくさんあるので、

休めなさそうです( *´艸`)笑

暑い日が続くそうなので、熱中症には気を付けてくださいbearingsweat01








工事の様子をご紹介致します。

今回ご紹介するのは、『コンクリート打設』です( ゚Д゚)!!!



っとその前に・・・・・



前回の日記】でご紹介した梁配筋の後、

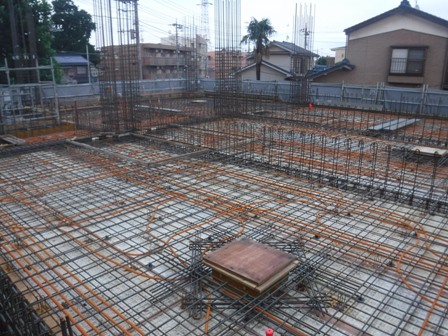

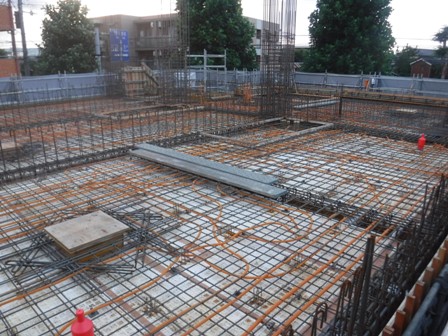

2階スラブ(1階の天井と2階の床の構造体)の配筋を行いましたhappy01flair









しっかりと鉄筋を組んだ後、

コンクリート打設を行っていきますsoonsoonsoon

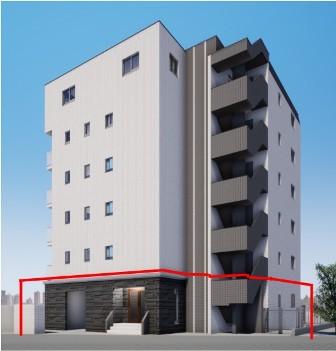

今回打設した場所は、

1階の壁と2階スラブにコンクリートを流しこみます。

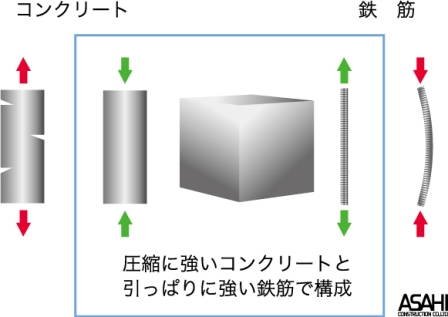

建物の構造が『鉄筋コンクリート造』です。

鉄筋コンクリート造の強みは、



『「引っ張りに強い」という鉄筋の良いところ』と

『「圧縮に強い」というコンクリートの良いところ』が合わさって出来る建物のため、

とても強い構造っというのが強みですrocksign03

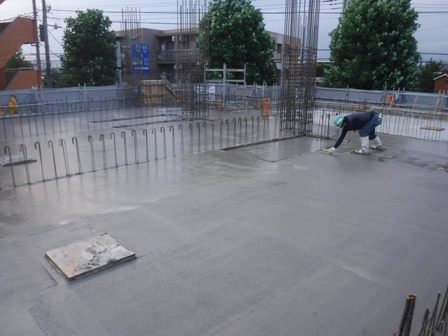

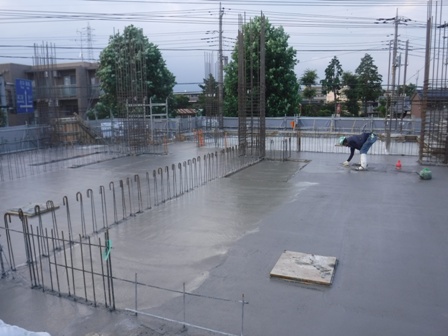

打設後に表面を綺麗にする作業をして、

コンクリート打設完了となりますッ(´▽`*)☆











次回は、2階の壁工事の様子をご紹介致しますnote



朝日建設HP

着工中・着工準備中物件一覧

イベント・見学会情報

お問合せはコチラ



☆圧接で鉄筋を伸ばす

みなさま、こんにちは



雨の日が続いておりますが、今日は午後から晴れましたねsun

久しぶりのおひさまです( *´艸`)

暑いのはあまり好きではないですが、

雨の日が続いていたので、うれしかったです。笑





では、現場の様子をご紹介致します。

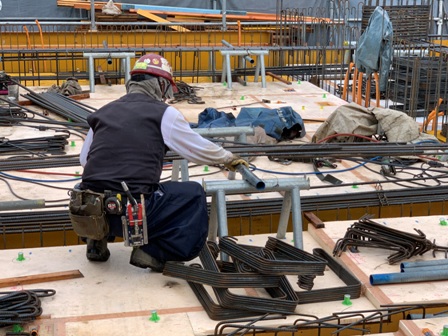

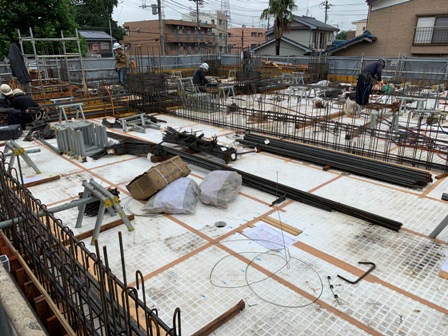

梁配筋・圧接を行っておりました(´▽`*)note



2階床部分一面にひかれている白いモノは「スタットボード」

つまり、断熱材型枠です。

1階の壁の内側に使いますと言ったモノと同じですflair




1階工事の様子



スラブを配筋する前に、梁の配筋を行っていきます。

梁の鉄筋を組んでいく時は、

設置する真上で、鉄筋を浮かせながら鉄筋を組んでいきます。

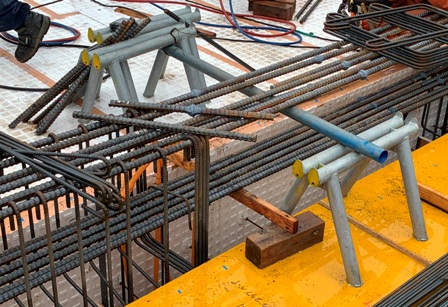

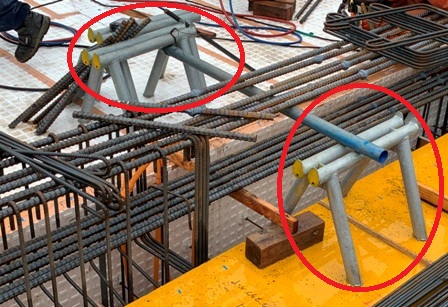

梁を浮かせるために使っているのが、コチラ(._.)






『パイプ馬』というモノです。

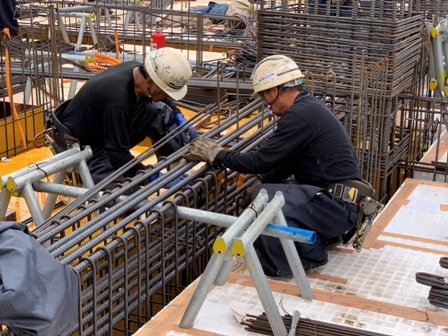

このパイプ馬と単管を使って浮かせながら梁組んでいきます。



梁や柱を造っていくと、鉄筋の長さが足りないことがあります。

その場合は、

鉄筋と鉄筋をつなげて伸ばしていくのですが、

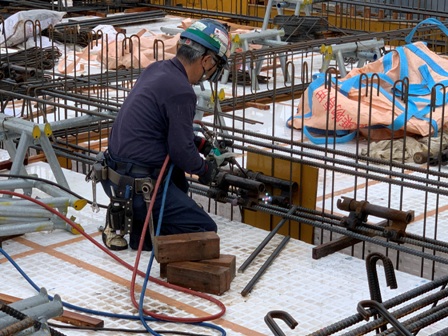

それの作業が『圧接』です(*´▽`*)






熱で鉄筋を溶かして、鉄筋と鉄筋をつなげていきます。

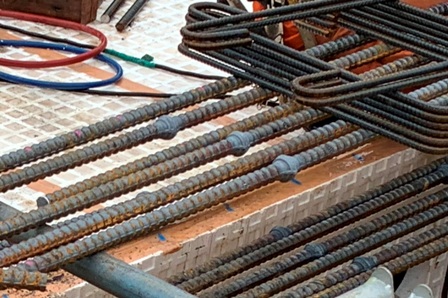

圧接を行うと、つなげた部分が丸い玉のようになります。



IMG_2530 (2).JPG



圧接を行った場合、検査に何本か出さなくてはいけません。

そのため、

圧接を行った後、その場所を切り取ってしまう部分もあります。



IMG_2530 (2) - コピー.JPG



丈夫な建物を造るには、検査は重要になってきます( `ー´)ノ☆






朝日建設HP

着工中・着工準備中物件一覧

イベント・見学会情報

お問合せはコチラ

☆Pコンとセパレーターと断熱材パッド

みなさま、こんにちは



今朝は、たくさん雨降っていました・・・

通勤するだけで、足元がびしょびしょに((+_+))

ちょこっとだけブルーな気持ちになりました。








では、現場の様子をご紹介致します(-ω-)/

現在は、1階の工事を行っております。



型枠の設置と配筋です(._.)

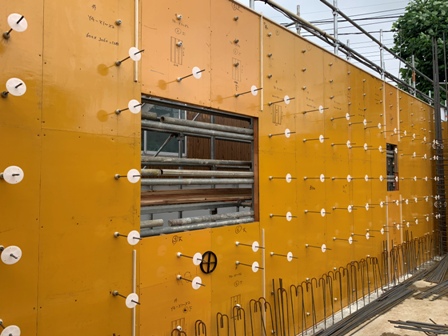

黄色い板が建て込まれております。

これが、『コンクリートパネル(=コンパネ)』と呼ばれる型枠材です。

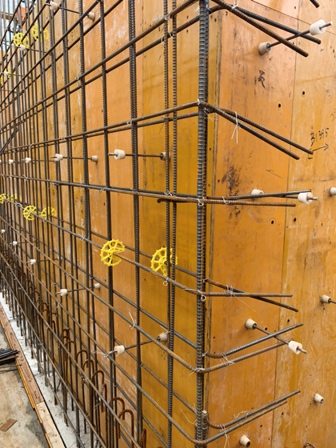

コンパネに設置されているコレ(._.)






これは、

「コンクリートの厚さを一定にする」ために設置されている、

【Pコン・セパレーター・断熱材パッド】です。



「セパレーター」は、コンパネやPコン・断熱材パットに刺さっている鉄筋「青色」

「Pコン」はコンパネについている白いモノ「赤色」

「断熱材パッド」は白い平べったいモノ「緑色」






セパレーターで、外側の型枠・内側の型枠の間(距離)を決めて、

両端に、Pコンか断熱材パッドを設置。

設置したPコン・断熱材パッドの両端に型枠を設置。



ちなみに、型枠と型枠の間は鉄筋が組まれます。

このように(._.)






片側はPコンで、反対側が断熱材パットな理由は、

建物の内側(お部屋側)の壁には断熱材が入れられます。

そこで朝日建設では、

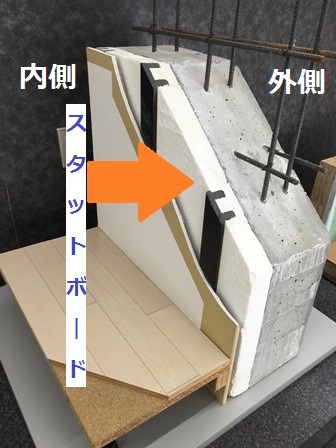

「型枠」と「断熱材」、2つの役目をする【スタットボード】というモノを使います。






この模型は【ショールーム】で見ることが出来ます(*‘∀‘)

スタットボードについては、

登場したら詳しくご紹介していきたいと思いますsign03



断熱材を使わない場合や吹き付け断熱をする場合は、

どちらもコンパネを設置するので、断熱材パッドではなくPコンを使っていきますflair



今回はこの辺で(*'▽')☆
