☆4階・梁配筋

みなさま、こんにちはhappy01



昨日の試合では負けてしまいましたが、

無事、決勝トーナメント戦に出場できるみたいで良かったですsoccer

次回の試合では、良い試合が出来る事を期待してますッ(●^o^●)





では、現場の様子をご紹介致します。

現在【4階の梁配筋】を行っていました(^○^)






梁配筋では、

下の写真の『パイプ馬』と呼ばれるモノを使って配筋をしていきますsoon






最終的に設置される位置の真上に浮かせて、配筋を行っていますsign01









この『パイプ馬』を使って梁配筋をすると、

梁が完成した時に、

『パイプ馬』を外しそのまま下に落とす『梁落とし』という作業が行われますflair





配筋が始まったばかりの梁の鉄筋には、

すごく重そうな器具がくっついていました(..)(..)(..)






正面から見ると、鉄筋と鉄筋の分かれ目に設置されていますねsign01






コレは、【圧接】に使われる機具の1つで『鉄筋保時具』です。

これで固定して【圧接】を行い、

下の写真のような丸い形が出来て、鉄筋が繋がりますsign03








以上!

4階梁配筋の様子をご紹介致しました(@^^)/~~~








☆3階・建込工事

みなさま、こんにちは



今日は『夏至』!

一番お昼が長い日ですsun

残念ながら、今日は曇ってお日様は見えないですが・・・





では、現場の様子をご紹介致します(^○^)

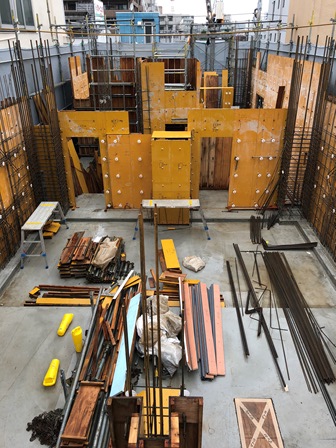

現在工事しているところは、3階ですflair



型枠の建て込みを終えて、配筋を行っています。

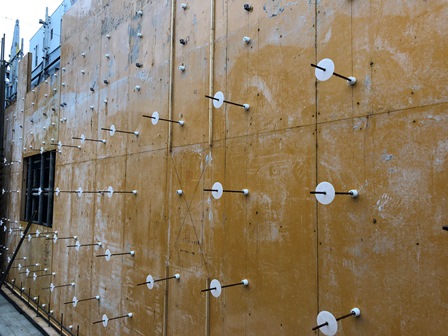

2階の建込工事】でも見られたこの丸い白いモノ(..)






これは『断熱材パット』と呼ばれ、

Pコン】と同じ役目をするのですが、内側に『スタットボード』が設置される時に使われていますhappy01

また今度ご紹介しますが、

スタットボードは「断熱材と型枠」の両方の役目をするモノですsign03





そして、

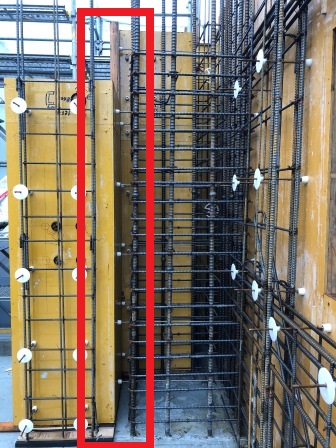

以前ご紹介した【ラーメン構造】の特徴として、

柱と壁の間などに隙間がある事です(..)



IMG_2169 - コピー.JPG



この隙間がある理由は、

地震が起きた時に『壁に連動して柱が壊れないように』わざと空けていますsign01

最悪壁が壊れても、

建物を支えている『柱』が倒れなければ、建物は、ほぼ倒れることはないので、

柱を守る為の構造として、高さがある建物には『ラーメン構造』が使われています(@^^)/

ラーメン構造と壁構造について



ちなみに、

壁構造を使っている現場は、

2018年2月に竣工した【(仮称)栗田谷マンション】や

2018年7月に竣工する【(仮称)四谷かとれや4丁目マンション】など、

低い物件が『壁構造』を使っておりますッhappy02note









朝日建設HP

イベント・見学会情報

着工中・着工準備中物件一覧

お問い合わせ

☆2階・立ち上がりコン打設

みなさま、こんにちはhappy01



6月は雨が続くので、

気分があまり上がりませんね・・・(・_・;)

現場に行くのもなんとなく腰が重くなってしまいますshock

暑いのは嫌いですが、早く晴れが続く季節になってほしいですsun







では、現場の様子をご紹介しますッ!!!



今回ご紹介する工事は、【3階立ち上がりコン打設】ですflair

2階の壁と3階スラブへコンクリートを流していきます(..)



前回の打設日記】でもご紹介しました『ミキサー車とポンプ車』ですdash






ポンプ車から圧送した生コンを、梁・柱から流し込んでいきますdown






一段上がっている部分にも、

きっちり生コンを詰めて、表面を均していきますshine






細かい所をするときは、小さなコテを使うみたいですね(^○^)



多摩川の現場は、

奥から打設をして、だんだん道路側へと移動していきますsoonend








コンクリートを流した部分は、

先がCの様に弧を描いている形をしているトンボを使って、

その場にあるコンクリートの量を調節danger






その後に、

先が平になっているトンボを使って、表面を平にしていきます(..)






最後に、

トンボで平にした面を、コテを使ってさらに綺麗に均していきますshine






コテを使って均したところを歩かないように、

板の上に職人さんが乗って作業を行っています(^_^)/



最後は、こんなにきれいな状態になりましたhappy02










今、ご紹介した均し作業を行うには、

コンクリートの被りの厚さ(コンクリートの高さ)が一定にならなければなりませんsign03

そこで使われる機械がコチラ(..)






と、職人さんが持っているコチラ(..)






コレは、かぶりの厚さを測れる機械で2つで1つの機会です。

職人さんが持っている機械をコンクリートに刺して、高さに合わせると、

四角い機械の方と連携して、「ぴぴぴぴぴぴぴーーーーーーーーー」っと音がなります。

それを合図に、細かいコンクリートの量を調節しているのですsign03





打設している下の階はこんな感じです(^_^)/




スラブを支えているモノは?





コンクリート打設は、

一日中見学していても飽きない気がします(*^^)note








次回は4階躯体工事の様子をご紹介致しますッ!!!



朝日建設HP

イベント・見学会情報

着工中・着工準備中物件一覧

お問い合わせ

☆3階・スラブ配筋

みなさま、こんにちは



今、とっても「寿司・さしみ」みたいな、

生魚系料理が食べたいです!!!!!!!!!!!!!!

ちなみに、一番食べたいのは『ネギトロ』『イカ』『えんがわ』のお寿司ですfish





では、工事の様子をご紹介致します(●^o^●)

前回、【2階躯体工事】の様子をご紹介しましたdanger






そして、今回。

3階スラブ工事を行っておりましたsign01






3階スラブは、3階の床の構造体を指します。





配筋されている所をアップsearchsearchsearch

鉄筋の下に置かれている、グレーのモノがわかりますでしょうか?






コチラ、スラブ用の『スペーサー』です。

鉄筋の高さを一定にする為に、一定の距離を置いてたくさん設置されておりますflair



また、

鉄筋が上下に2重になって配筋されています。

これは、『ダブル配筋』と呼ばれる構造です(^_^)sign03





下の階に降りて・・・・









縦に設置され、スラブを支えているモノ『サポート』と呼ばれるモノです。

コレは、1本で1トンもの重さを支える事が出来る力持ちの資材ですrock

コンクリート打設を行っても、

崩れない理由の1つが、この『サポート』ですhappy02happy02happy02



サポートの上にある木材『バタ角』

その上にある四角いパイプ『角パイプ』と呼ばれるモノですflair





今回の日記はここまでッpaper






朝日建設HP

イベント・見学会情報

着工中・着工準備中物件一覧

お問い合わせ

☆2階・配筋工事

みんさま、こんにちは。



6月3日(日)には、

毎年恒例【ソフトボール大会】がありますbaseball

今年も2チーム出場します。

どんな結果になるか楽しみですねhappy02










では、現場の様子をご紹介致します。

現在、2階壁配筋を行っております(@^^)/note











以前の日記で、、、




この現場日記を見る

っとご紹介していましたが、

この鉄筋とは別に、柱の鉄筋も2階へはつながらないモノがありますflair



それが、赤く囲った真ん中の柱sign01






2階に上がって見てみると・・・






真ん中の柱だけありませんよね(^_^;)



写真には写っていませんが、

もう一か所、同じように1階に比べて1本柱が少ないところがありますflair



間違えて1本少なくしまった!!!とかではなく、

設計図通りに工事を進めていくと、

このような形になり、構造上問題はありませんok





(仮称)多摩川1丁目マンションの構造は、『ラーメン構造』と呼ばれる構造ですflair

『ラーメン構造』は、

簡単に説明すると『柱があり、建物を柱で支えている』構造で、

その他『壁式構造』というモノがあり、

『壁式構造』には『柱はなく、建物を壁で支えている』構造ですsign03








壁で支えている『壁式構造』ではないですが、

壁でも建物を支える事ができるので、

設計図通りに配筋をしていけば、構造上問題はないのですッ!!!





今回の現場日記はここまでです(@^^)/
