*基礎工事を行なっています(型枠編)



皆さまこんにちはpaper





9月も今日で終わりですね。

1か月、、、過ぎていくのが本当にあっという間です(゜o゜)



2018年も残すところあと3か月ですからね!!

一日一日を有意義に過ごしたいものですchick





さて!白金台5丁目の現場日記を更新いたします_____pencil

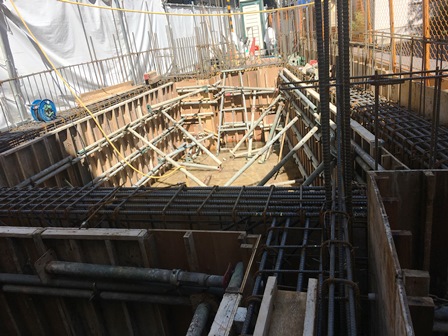

前回ご紹介した基礎配筋から工事は進み、

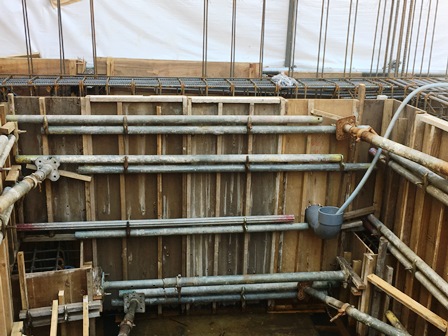

配筋を両サイドから挟むように型枠が建て込まれましたrun



基礎の型枠工事になります(^○^)










型枠を建て込む際に必要な物がゴザイマス!!

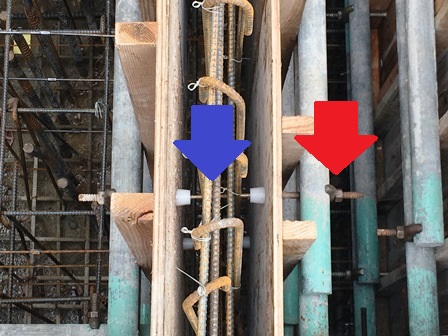

赤矢印/フォームタイ 青矢印/セパレーター(棒状)



外側と内側の型枠の間隔を一定に保つためのセパレーター。

その先端には白く丸いものが付いていますが、これをPコンといいますfish



型枠にPコンとフォームタイを取り付けて、セパレーターをねじ込みます。

その後、反対側の型枠にもPコンとフォームタイを取り付けます。

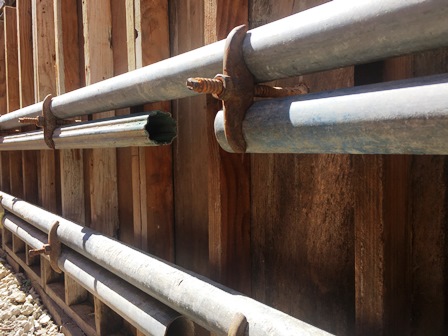

フォームタイには単管パイプが通され、

型枠が崩壊しないように締め付けの作業が行われますthunderthunder



フォームタイ・Pコン・セパレーターと型枠を建て込む際に必要な金具なのであります。

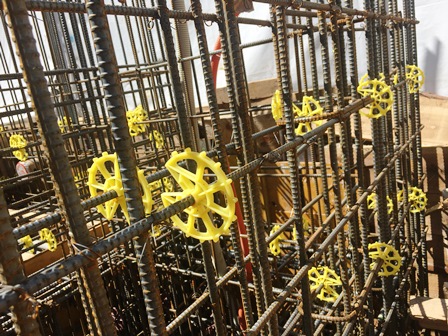

鉄筋を見ると、丸い物が等間隔に設置されていますpaper

これはスペーサーといって、かぶり厚さを確保するものになります(^ω^)



鉄筋表面とこれを覆うコンクリート表面の最短距離をかぶり厚さといい、

これが十分に確保できていないと、設計通りの強度が得られないのです・・・・。








以上になります!

次回のブログもよろしくどうぞheart01







- - -キリトリ hairsalon - -



港区白金台にて、

地上5階建賃貸マンション建設中でゴザイマスfish



東京メトロ南北線「白金台」駅より徒歩13分run

間取りは1LDK・2LDKとなります。2019年4月完成予定です(^ω^)
