☆川崎市・賃貸・2階スラブ☆

みなさま、こんにちはhappy01暑いですねーーー。オリンピックは勿論ですが、

甲子園も気温もdash



チョット外を歩くだけでこんな感じ・・・。



これランニングなんてしたら凄い事になりそうですsign04



冬の寒さも苦手ですが、夏のこの暑さもどうにも・・・。早く過ごしやすい

気候になって欲しいものですcoldsweats01さて、グチはここまでにして現場の様子を

ご紹介致しますねっ。

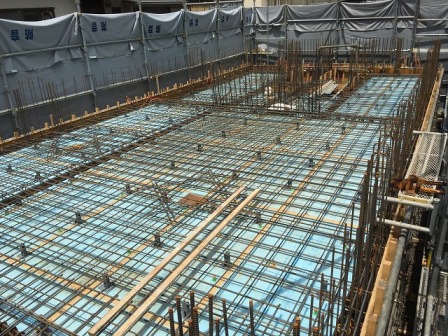

2階スラブ配筋を行いました。



以前ご紹介したかも知れませんが、「スラブ」とは上下階を隔てる構造体、つまり

天井でもあり床でもある部分の事を言います。



この場合、1階の天井ですが、2階の床でもあるので2階スラブと表記しますhappy01

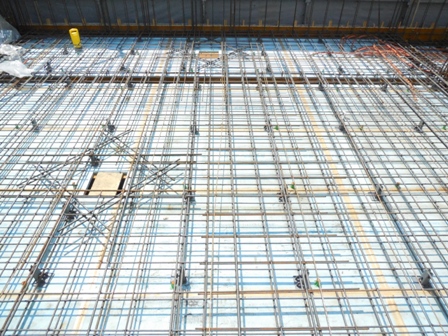

スラブ配筋の一角にひし形の鉄筋が見えますが、コレは資材を上下階で移動するのに

使う「ダメ穴」を設けるために組まれた特別な場所です。



躯体に穴を設けると、他の部分より強度が弱くなってしまうので、補強の為に囲うように

鉄筋を組んでおきます。これが補強筋と言います。

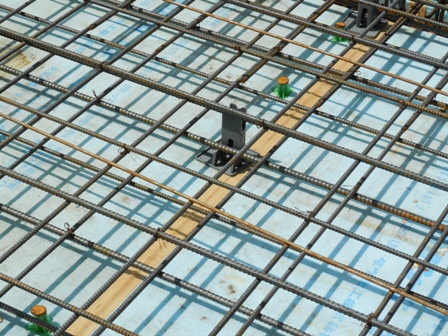

鉄筋の下にあるのが、以前もご紹介した「タワー型スペーサー」

このように、等間隔にこのスペーサーを奥事で、鉄筋のコンクリートの被りの厚さを

一定にしてくれます。



このように、コンクリートの中心に鉄筋が無いと、それぞれの長所を有効に

生かせないので、壁の時もスラブの時もこのスペーサーは大事な役割を果たします。。

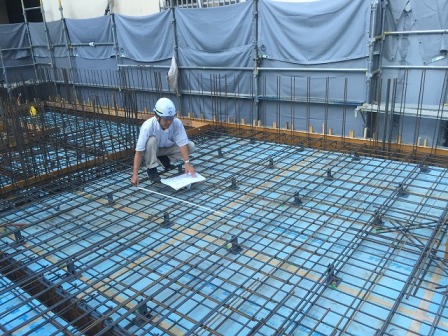

またまた配筋検査ーーーー。

スケールを使って厳しく!!チェックをしますよcherry



この検査に合格するとコンクリート打設になりますょ。



では今日はここまでsign03次回もお楽しみにぃーー。





リオで頑張っている日本の選手頑張れーーーーーーsign03

朝日建設のHPへ戻る




当現場担当の私♪が更新している他の現場日記も是非見てくださいねsmile

大和市3階建賃貸マンション⇒折ビル

町田市店舗併用賃貸マンション⇒相原西口駅前ビル

相模原市8階建て賃貸マンション⇒上鶴間本町3丁目マンション

品川区9階建賃貸マンション⇒戸越4丁目パークマンション

日々頑張って更新しておりますので、宜しくお願い致しますkissmark





☆川崎市・賃貸・1階躯体☆

みなさま、こんにちはhappy01

先ほど、設計部の上司にアイスを頂いて、ルンルンキブンで更新いたしますnote



この猛暑の中現場で忙しく仕事をしてくれている監督から

写真を頂いたので早速up

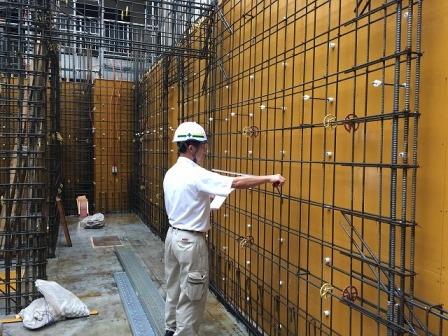

おや?何を計っているのかな!?



これは、1階の躯体の配筋が図面通りに組まれているか、「配筋検査」を

しているところです。

この後、この鉄筋を挟むように型枠材を建て込むので、その前にチェック!チェック!!



図面は構造計算に基づいて描かれているので、これに習って組んでいないと

安全な建物にはならないのですdash

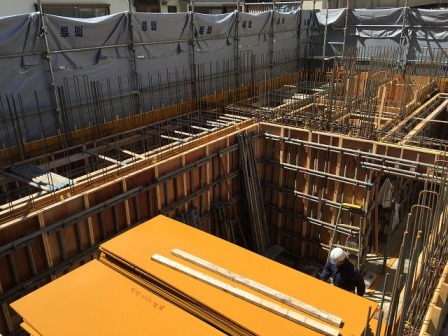

室内側の型枠材が建て込まれましたsign03

1階は居住空間ではなく、店舗になりますので、型枠材を建て込みます。



建て込んだ型枠材の前に単管パイプが横向きに渡されていますが、

これは、コンクリート打設をした時に、型枠材が崩壊しない為に固定を

しています。

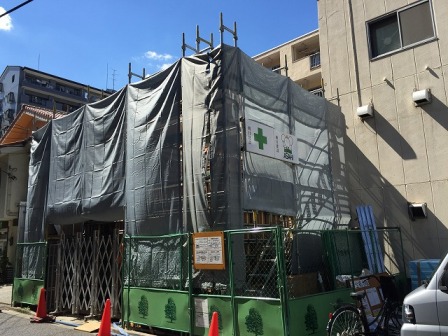

階数が上がるので、足場と一緒にシートも上がります。

コレは中を見せないようにしているのではなく、万が一資材取れる・・・・(なんと表現すれば・・・)

そうなった時に周囲に飛んでいかないようにしたり、粉塵を周りに撒き散らさないように

という役割があります。



もちろん、躯体工事が完了し外壁工事まで終わるとこのシートは外されますので、

それまで安全の為にかけておりますconfident






2階スラブ(床)になる部分の工事をしています。

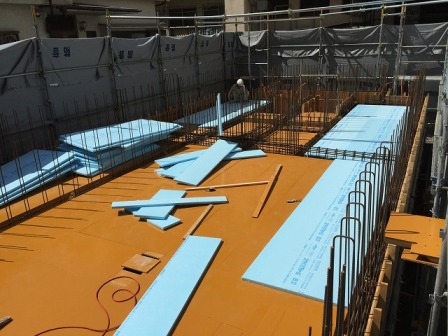

型枠断熱材を敷きます。こうする事で1階の温度が2階に届かなくなりますょ。

発泡ウレタンですので、イメージは発泡スチロール、音も吸収しますねーsign01

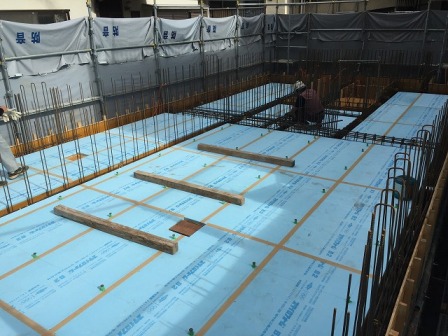

スラブ断熱材敷きこみ完了ーーーーっ。



と今日はここまで、最後に





ではまた。
