◎内装工事も進んでいます

皆さま、こんにちは( ノ゚Д゚)



当物件の現場日記担当は、コロコロ代わります笑

が!

今日から竣工に至るまで、またまた廣瀬が担当させて頂きますので、

宜しくお願い致しますm(_ _)mheart02





では!さっそく工事の様子をpencil



タイトルにある通り、内装工事も進んでいますょーぅ。

間仕切り工事が行われております。

画像左側の物体(?)は、ユニットバスですspa








ユニットバスは、躯体にに設置との事sign03

バラバラの部品を組み立てていきます。








間仕切り工事のに終わらせておきたいのが、ユニットバスの設置とあとひとつ・・・

床下での配管工事、「転がし配管」です!






赤丸で囲んだものは、配管を支持しているもの。

スラブなどの床に横揺れや、浮き上がりが生じないように支持固定していますflair



IMG_0536 - コピー.JPG



ちなみに、



グレー・・・排水管

・・・水

オレンジ(赤)・・・お湯



となります!



グレーの排水管は、適正な勾配(傾き)を確保することが大切ですnote

これがきちんと確保されていないと、排水が流れ難く残留物が停滞しやすくなってしまいますorz





そ、し、て。

最初の方にちょろっと触れた、間仕切り工事へと進みます。

軽量鉄骨(LGS)を使用し、お部屋の骨組みをつくります(´∀`)






間仕切り墨を躯体に行ったあと、その墨の上に「ランナー」を床と天井に固定。

ランナーに合わせて、垂直の間柱(スタッド)をネジで留めてきます!








今回はここまでになります|д゚)

次回もよろしくどうぞーrock





東京23区実績

朝日建設のHPに戻る

イベント情報







◎今週末は構造見学会です

皆さま、こんにちはhappy01



登録しているつばめ観察全国ネットワークから、

つばめの飛来観測アンケートが来ました。

今年もつばめの時期がやってきますねshineshineshine楽しみー







さて、現場の様子をお伝え致しますslate

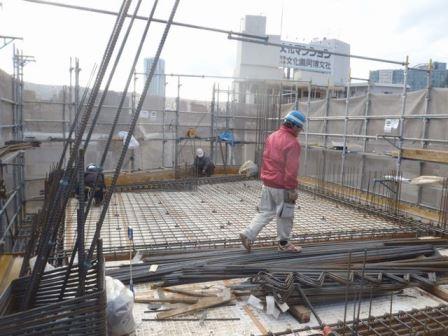

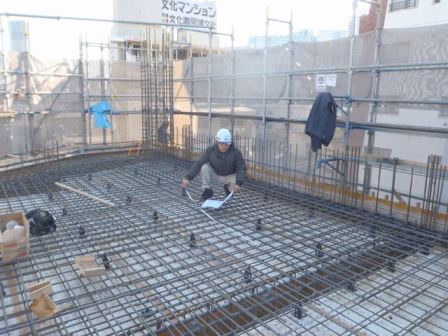

4階立ち上がり5階のスラブ配筋です。





配筋が終わると、配筋検査を行いますsearchshine






コンクリートを打設する前に、

正しく鉄筋が配置されているかチェックしますeyeshine



こちらの回で詳しく説明しております⇒配筋検査









問題がなければ、コンクリート打設ですsign03










打設は無事に完了ッrock

工事はいよいよ最上階!5階の躯体工事へ!










内装工事も始まっておりますよッsign01

↓こちらは、サッシの取り付け。






サッシ枠は、躯体コンクリートにあらかじめ鉄筋(サッシアンカー)を埋め込んでおき、

それを溶接して取り付けます。


ビス留めやボルト留めなど、

いくつか種類がありますが、RC造の場合は溶接が主流ですflair

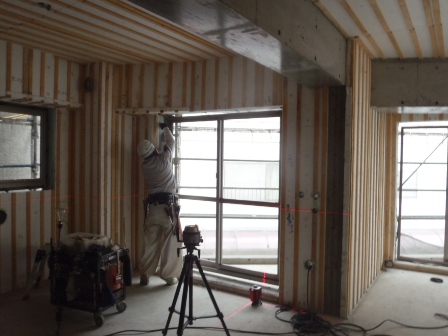

写真は、レーザーを使い位置を調整している所ですeye

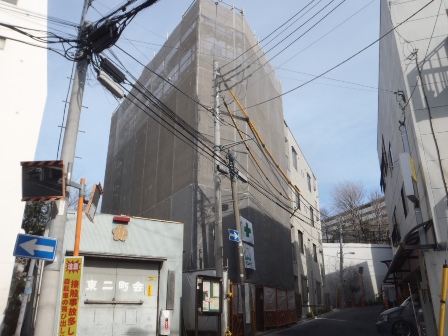

こちらは3階のエントランスとなる側からcamerathunder








そしていよいよ今週末は構造見学会ですsign03



完成してからでは見ることの出来ない、

構造や建設中の現場を見れるチャンスですup

皆さまのご来場、お待ちしておりますshine





入居をご希望の方はこちら

見学会情報はこちら

朝日建設のHPに戻る







◎4階躯体工事

皆様、こんにちはsun



少しずつ日が暮れるのが遅くなってきましたねhappy01

まだまだ寒さは厳しいですが、

春はゆっくりと近づいてきているようですcherryblossom







さて、現場の様子をお伝え致しますup



3階立ち上がり4階スラブのコンクリ打設が終わり、

4階の躯体工事へと入りますッdash

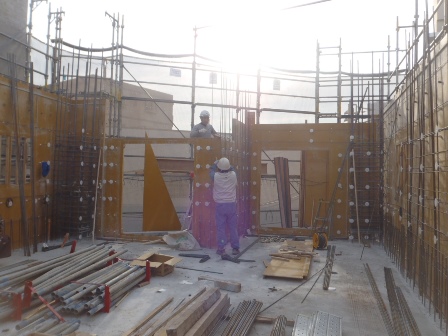

外部面の型枠を建て込んでいきます。



型枠はコンパネ(コンクリートパネル)と呼ばれ、

黄色く色が付いたものはウレタン系樹脂が塗られておりパネコートと言いますflair









同時進行で、壁配筋が行われます。






2段に組む、ダブル配筋ですscissors









内部の型枠は、もうお馴染みsign03

スタットボードですhappy01






スタットボードについては、もう説明はいらないでしょうshine





スタットボード?何それ?初めて見たわ。

と、言う方はこちらをクリック!⇒search







下の階は、、、






サポートが立っていますsign03



コンクリートを打設する際に型枠を支持する為のもので、

型枠支保工(しほこう)と言いますflair

計算上、サポート1本で1トンを支えられるんですupスゴイ!







これはパイプサポート式ですが、

そのほかにもいろいろな支保工があるんですよ!

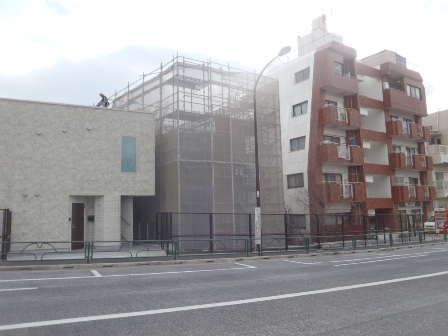

最後に外観ですeye






下から見るとわかりづらいですが、

エントランスは3階になります。完成が楽しみですねnotes





それでは今回はここまでですslate

次回の更新をお楽しみにpaper








入居をご希望の方はこちら

見学会情報はこちら

朝日建設のHPに戻る



◎3階立上り4階スラブコンクリ打設

皆さま、こんにちは(*゚▽゚*)



ここのところ、良いお天気が続いておりますね!

寒い日はまだまだこれからですが、頑張ってこの冬を乗り切りましょーnote





さてさてッ!

工事の状況をお伝えしますkaraoke 3階躯体工事の状況です。





外部の型枠は、以前にも登場したコンクリートパネルを使用rock

同時に壁の配筋も行います。



鉄筋径が16mmより細い鉄筋は、

鉄筋を重ねて結束する重ね継ぎ手で鉄筋同士をつないでいきます。

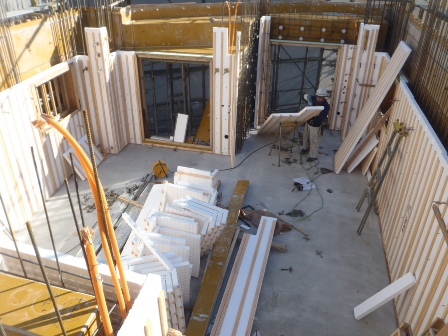

そして、型枠断熱材スタットボードのお出ましですsign03

在来のRC造で使用する断熱材の厚みの、になりますよdash






オレンジのチューブが伸びていますね。

これは、CD管といって電気配線になります!!





型枠の建て込みが終了し、今度は配筋作業へと入ります。

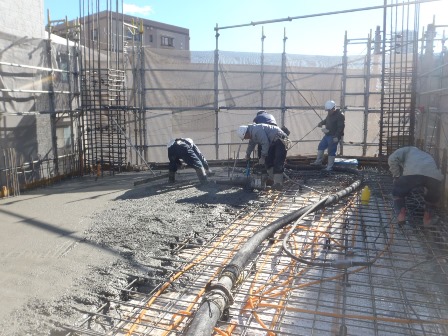

鉄筋を組み終えたら、コンクリートの打設typhoontyphoon

画像は、3階の天井・4階の床部分になる部分です(´・ω・`)






毎回見ていて思うのですが、職人さんが持っているホース。

相当重いでしょうね・・・sweat02

それを自由自在に操る職人さん、、、本当にすごいですshine





っと今回はここまでになります(^O^)

次回もお楽しみにッscissors





見学会情報はこちら



朝日建設のHPに戻る







◎2階立上り3階スラブコンクリ打設

皆さま、こんにちはhappy01



2015年がスタートしました。

今年も宜しくお願い致しますshineshine









さて、それではさっそく現場の様子をお伝えしますdashdashdash

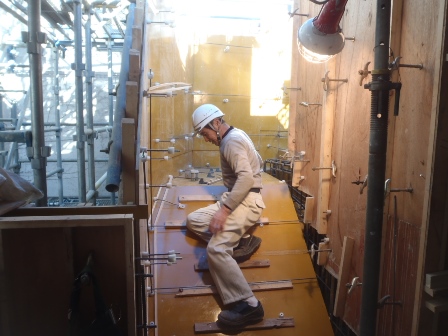

こちら・・・階段部分です!






足かけとなる木材はもちろん取り、階段の形に配筋をしていきますよーsign01

配筋をしたら型枠を組んでいきます。





階段の配筋写真や、型枠が組まれた写真・・・

気が付けばあまり撮影していないので、今度チャンスがあれば撮ってきますrock

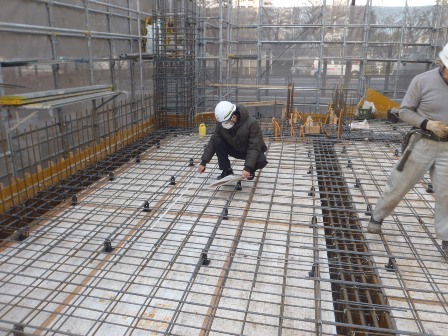

こちらは3階スラブの配筋検査ですsign03






配筋検査とは???

コンクリートを打ち込む前に鉄筋の配置と、寸法・数量・種別を示した「配筋図」に基づき、

正しく鉄筋が配置されているかを、設計監理者によって調べるのが配筋検査ですflair





鉄筋の間隔は?かぶり厚はきちんととれている?





などなど、強度や耐久性にかかわる重要な検査の一つですpaper







主に、下記の検査項目がありますッ!



□ 鉄筋のサイズ・本数・ピッチ(間隔)

□ 鉄筋相互の空き

□ かぶり厚さの確保

□ 鉄筋の定着・重ね継ぎ手の寸法

□ スペーサーの配置



などなど・・・・searchshine

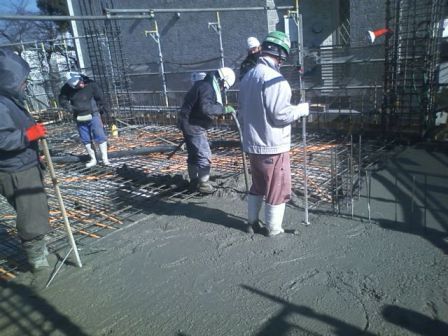

配筋検査が終わると、コンクリの打設になりますッpunch














打設は無事に完了!



工事は、3階の躯体工事へと入りますhappy01





















一定間隔に配置された、白い丸いもの・・・





これはスタットボードの食い込みを防ぐ役割がありますflair

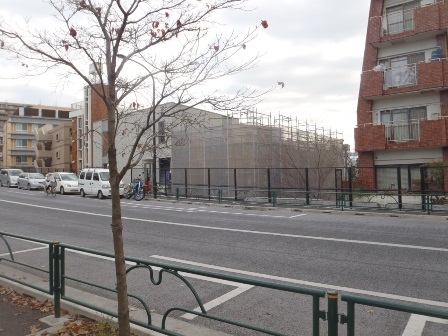

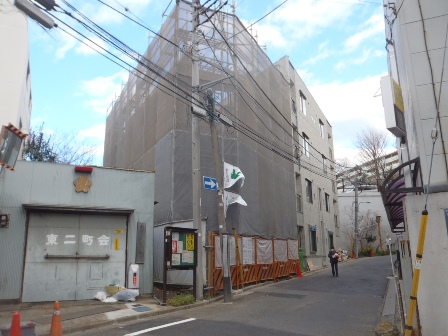

外観!

足場もグーンとせり上がりましたねhappy01shine



















それでは今回はここまでです。
