*捨てコン打設→基礎配筋
皆さまこんにちは(´∀`)
1月も早いものでもう終わってしまいますねー・・
2017年、始まったばかりですが
今年もあっという間に終わってしまうんだろうなーと勝手に思っています
・
・
・
さて!
現場監督さんより写真を戴きました、川崎市中原区新城の現場。
ブログを更新したいと思いますー
前回のブログで、基礎工事の根伐(ねぎり)をご紹介しました。
基礎のスペース確保の為、掘削作業をする根伐!
ですが、土のままではこの後の作業(鉄筋を組んだり型枠を建て込んだり・・・)が

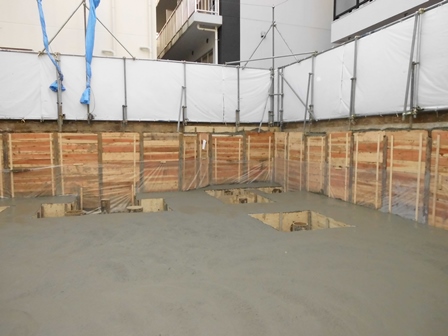

出来ない為、厚さ50mmの捨てコンクリートを打設しました

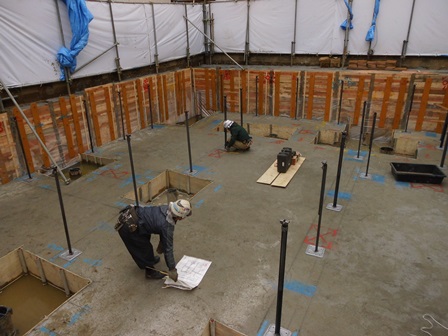

この捨てコンの上に、墨出しを行っています_______
出した墨をもとに、今後の作業が進んでいくのでとても大事デス。
↓画像、青や赤と色を使い分けていますね。
分かりやすくする為にこのように色の使い分けもあるのでーす(^-^)
・
・
・

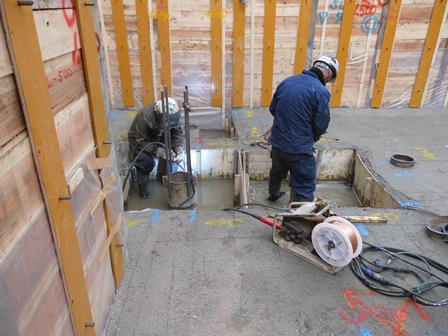

こちらの職人さん達は、杭頭処理を行っています
打ち込んだ杭の頭を除去する作業(文字の如く、ですね。汗)です。エエェェ(゚Д゚)ェェエエ
せっかく打ち込んだのにぃぃー・・・
なぜ、このような事をするのかというと
杭頭にはベントナイト溶液が混じっている為、この不純部分を除去する必要があるのです( ´ゝ`)
ベントナイト溶液は孔壁の崩落を防ぐ為に使われています
杭頭処理をし、「杭!100%」に。笑
・
・
・

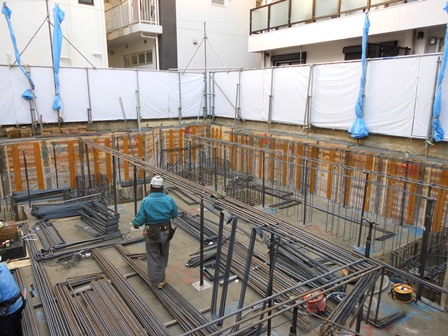

出した墨をもとに、基礎配筋が行われています。

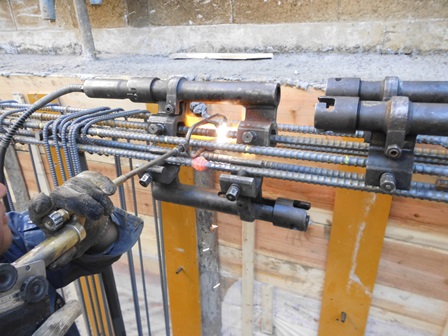

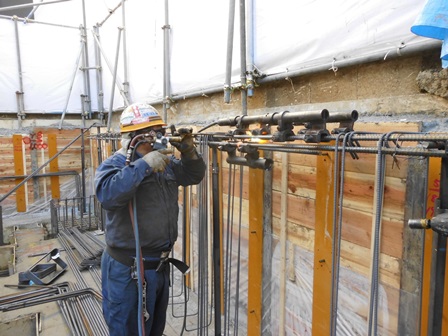

梁部分の主筋を圧接している職人さん!鉄筋同士を圧接し、つなげているのであります。
圧接部分はぷっくりと膨らむのが特徴です。
この後の配筋検査の際、検査対象となる部分でもありますよー
基礎配筋の続きで。
捨てコンの上に基礎エースという金物を打ち付けます
(捨てコン上に垂直に立っている物になります)
基礎エースは、梁主筋を支えます
さらに基礎の高さ・位置を決め、
地中梁鉄筋の上と下のコンクリートかぶり厚さを一定に保ちます(∩´∀`)∩ワーイ
主筋に対し、あばら筋を巻きつけるように組み、主筋の補強を行っているのですよ
以上!
今回はここまでになりますー次回もよろしくどうぞ。
- - キリトリ - - -
神奈川県川崎市中原区新城5丁目にて
地上4階建の新築・賃貸マンションを建設しております
最寄駅はJR南武線「武蔵新城」駅徒歩約2分!
完成は2017年8月を予定しております(^-^)
*根伐工事を行っています
皆さまこんにちは(^O^)
風が冷たく・・・寒い!
雪が降るとか降らないとか言っていましたが、本当に勘弁して欲しいです(>_<)
ささ!

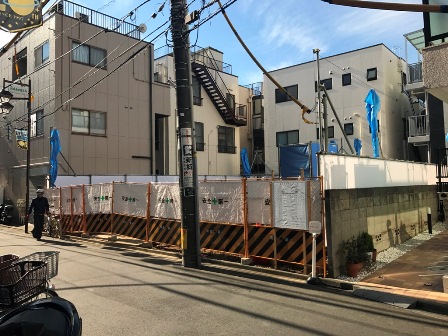

工事が始まりました、川崎市中原区の当現場。
新城5丁目です武蔵新城駅から歩いて約2分!近いですよーーー

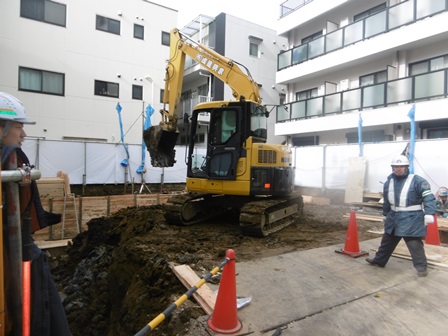

工事は根伐工事(ねぎりこうじ)を行っています。
基礎をつくるスペース確保の為、掘削作業をしていますよう

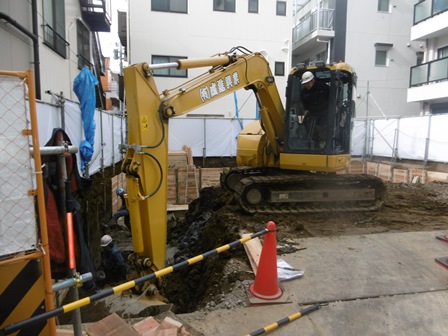

バックホーという重機で土を掘って掘って掘って・・・
・
・
掘る深さは支持層(しじそう)まで!
構造物を支えることが出来る地盤・地層のことを支持層といいますよ
建物が傾いたり沈んだりしないように、
支持層の上にしっかりと基礎を設けることが大事なのであります(´∀`)
・
・

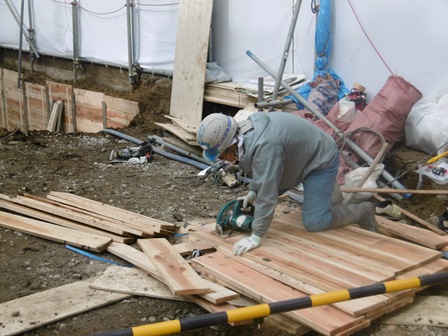

こちらの職人さんは杉板をカットしています
杉板は何に使用するのかというと・・・
掘ったそばから、
土砂崩れが起きないよう防止する為に使われます
以前に「H鋼」を打ち込んだのを覚えていますか??

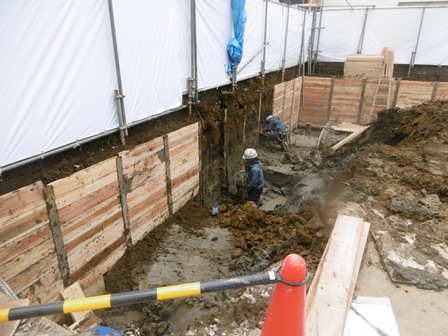

H鋼とH鋼の間に杉板を挟み、土砂をせき止めています。
この工事は山留工事(やまどめこうじ)といいます

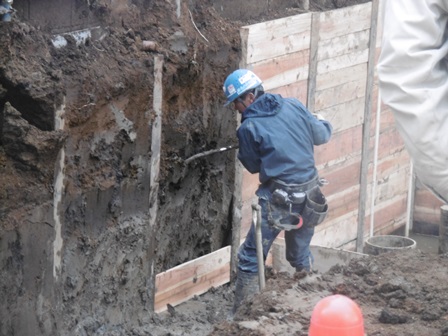

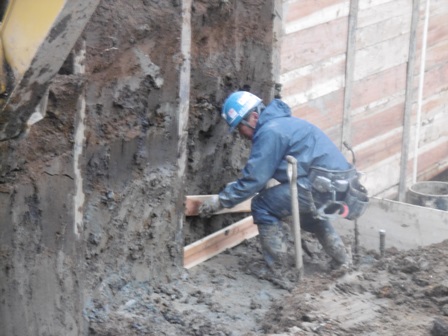

杉板を挟めるように少し土を削り、杉板をはめ込みます。
はぁ・・・手作業・・・、大変ですねorz。・・・・・・・・・・・・多汗
厚さ3cmから4cm、縦30cmから40cm、長さ1mほどの板をはめこんでは
掘削の進み具合に合わせるように、どんどんつなげていきます
何枚も何枚も重ね合わせて壁をつくっています。この繰り返し作業です・・・(°д°)
以上!
今回はここまでになりますー
次回もよろしくどうぞ。
- - キリトリ - - -
神奈川県川崎市中原区新城5丁目にて
地上4階建の新築・賃貸マンションを建設しております
最寄駅はJR南武線「武蔵新城」駅徒歩約2分!
完成は2017年8月を予定しております(^-^)
*タウンニュース掲載情報
*山留【H鋼】打ち込み
皆さまこんにちは(´∀`)
明けましておめでとうございます
2017年も宜しくお願い致しますm(_ _)m
早速ですが、川崎市中原区新城の当現場!
現場の写真を頂きましたので、ご紹介したいと思います

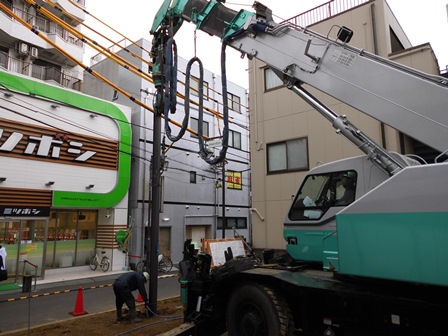

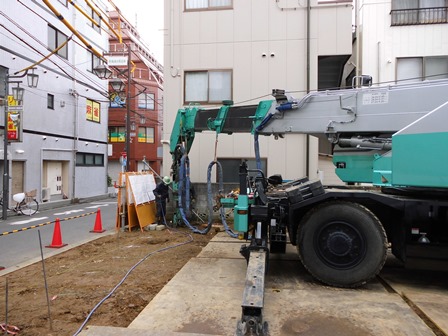

「H鋼」を打ち込んでいる状況です。
このあと基礎のスペースをつくる為、掘削作業を行います
その際、土砂崩れを防ぐ為に「H鋼」を地中に打ち込みます。グリ
ちなみにお気づきの方もいらっしゃるかと思いますが、
アルファベット「H」の形をしています。(^ω^)
掘削作業が始まった際にまた詳しくご紹介させて頂きますねぃ
・
・
・
工事の様子はここまで。
当現場はJR南武線「武蔵新城駅」から歩いて約2分
いや、実際2分もかからない気もしますが・・・とにかく駅に近いんです(^-^)
都内に出るのも比較的楽ですし、この街イイですねえええええ
駅前は商店街があり、とても栄えた場所でございます!!
以上!
今回はここまでになります次回もよろしくどうぞ。
