*基礎コンクリート打設・その後

皆さまこんにちは(*゚▽゚*)





8月ももう終わってしまいます・・。

今年の夏はお天気があまり良くなくて、「夏!」って感じが無いですよねsweat02



9月に入ってもまだまだ暑い日が続きますが、

体調を崩さずに元気よくやっていきましょーう( ´∀`)人(´∀` )





さてさて。

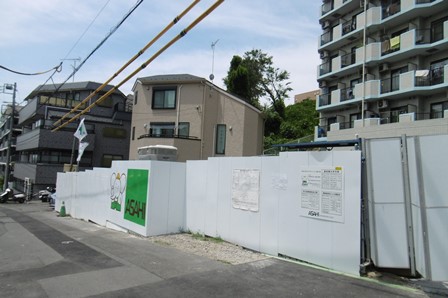

横浜市青葉区新石川4丁目にて、賃貸マンションを建設中ですshine



本日現場に行ってまいりましたので、ご紹介したいと思いますっ








前回のブログで

基礎コン打設の様子をご紹介致しました!

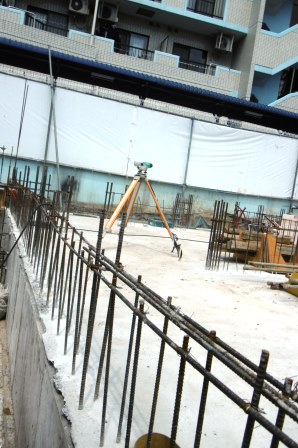

打設が完了し、コンクリートが硬化した様子がこちら。








まもなく1階の躯体工事が始まりますーrun

突き出ている鉄筋は、基礎配筋の時の物です。



この鉄筋に長い鉄筋をつなげ、壁をつくっていくのですよー。

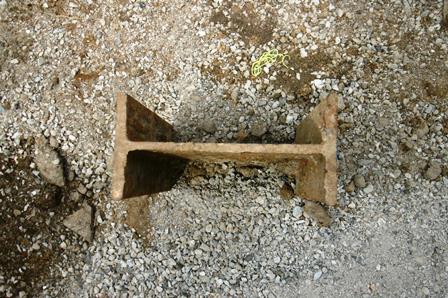

コレ、覚えていますでしょうか??H鋼です。

矢板を挟んで周囲の土砂崩れを防ぐ、山留工事で登場しましたrock








以上!

今回はここまでになりますーchick次回もお楽しみに。







- - キ リ ト リ hairsalon - - -



横浜市青葉区にて新築賃貸マンション建設中です(^-^)

間取は 1R・1K



田園都市線「鷺沼」駅から歩いて約15程ですよーぅ。



1227 hp.jpg





見学会情報はこちら

朝日建設のHP



*基礎コンクリート打設の様子

皆さま( ノ゚Д゚)こんにちは





涼しいと思いきや、、、なんか蒸し暑いsweat02



梅雨時期に雨が降らなかったのに、

何故いまになってこんなお天気ばかり続くのでしょうかねorz

イライラしていても仕方ないので(笑)

現場日記を更新したいと思います______pen










前回までのブログは・・・

基礎配筋・基礎型枠などをお伝えしましたpaper








型枠建て込み後、スラブに断熱材を敷き込みましたね!

スタイロフォームという断熱材・保温材でございます(・Д・)










その上に、スラブの配筋が行われました!

写真は鉄筋が1段ですが、スラブの配筋は2段になって組まれますよ(・∀・)



単純に鉄筋を2段で組むことにより、コンクリートの厚さが厚くなるので

強い建物になりますねfishfish

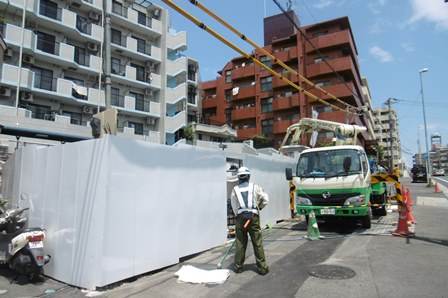

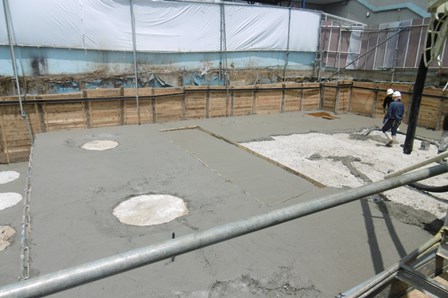

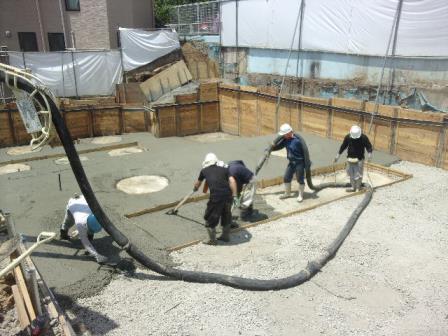

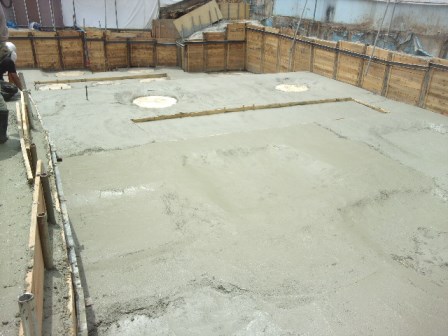

そして配筋完了後は、コンクリート打設となりますー(^ω^)

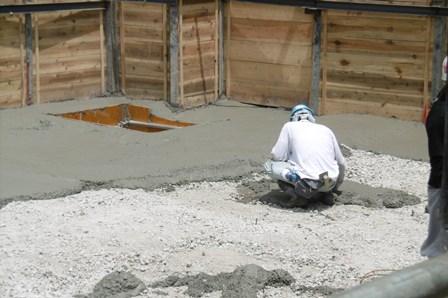

振動を与えながら、内部の空気などを排除し打設が行われていきますよう。










打設完了後は、墨出しが行われます___pen

基準線をコンクリート上に書き記しますよう。



そして1階の躯体工事が始まりますーε=ε=ε=┌( ;゚д゚)┘



では、それはまた次回にでも。



- - キ リ ト リ hairsalon - - -



横浜市青葉区にて新築賃貸マンション建設中です(^-^)

間取は 1K・23戸



田園都市線「鷺沼」駅から歩いて約15程ですよーぅ。



1227 hp.jpg





見学会情報はこちら

朝日建設のHP



*スラブ配筋を行なっていました

皆さまこんにちは(^O^)





台風が近づいています・・・。

風が強いですものね・・・typhoon飛ばされないと思いますが(笑)



明日も現場取材に行くので、雨は降らないで欲しいですorz





そんな本日、新石川の現場に行ってきましたrunrun










前回のブログで、

基礎配筋の様子をご紹介いたしました____pencil










この後、配筋を挟むようにして

基礎の型枠を建て込んでいきましたshine

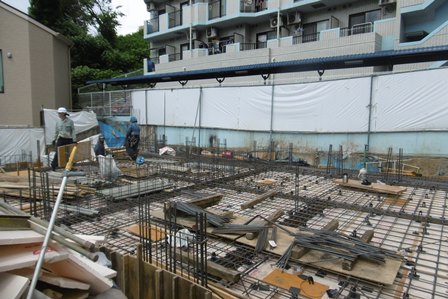

そして本日、現場に行ったところ。スラブの配筋が行われていました(・Д・)

1階の床をつくっていますーーー。










配筋の下、よく見ると白いものが敷かれているように見えますね。

これは断熱材(保温材)なんですchick



スタイロフォームといって、

加工がしやすく、圧縮する強さに優れており、とても丈夫な物なのであります(^-^)

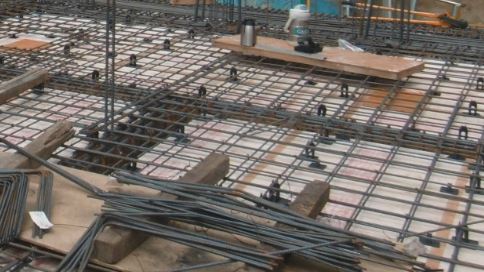

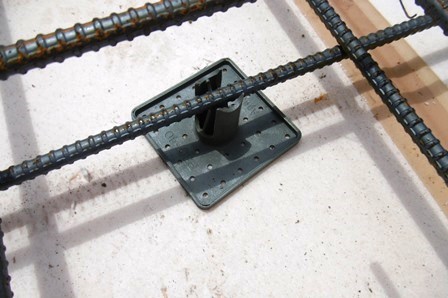

さらに、スタイロフォームと鉄筋の間には

このようなものが等間隔に置かれています・・・run



これはスペーサーといって、かぶり厚さを確保する為のものになります。








かぶり厚さとは、

鉄筋を覆うコンクリートの厚さのことをいいますpen



これを充分に確保できていないと、設計通りの強度を得られない建物になってしまいます。

また、組んだ鉄筋がズレないように固定している役割も





このようにスラブ配筋進んでいき、次はコンクリート打設となりますpaper



その様子はまた次回にお伝えできたらと(・∀・)





以上!

今回はここまでになりますーchick



次回もよろしくどうぞ(*´∀`*)







- - キ リ ト リ hairsalon - - -



横浜市青葉区にて新築賃貸マンション建設中です(^-^)

間取は 1K・23戸



田園都市線「鷺沼」駅から歩いて約15程ですよーぅ。



1227 hp.jpg





見学会情報はこちら

朝日建設のHP

*横浜市青葉区・基礎の配筋を行っています

皆さまこんにちは(^O^)





7月も残すところあと1週間chick早いですねー‥、月日が経つのは。



毎日毎日暑いですけど、大丈夫ですか??

私は本日このカンカン照りの中、現場取材に行ってまいりました。



横浜市青葉区新石川の現場になりますー( ゚Д゚ノノ☆パチパチパチパチ

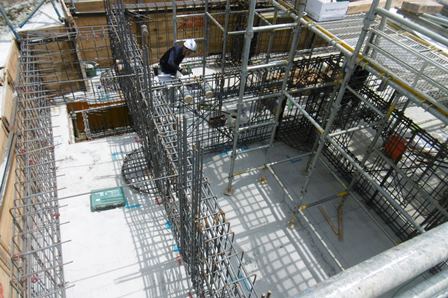

基礎配筋を行なっておりましたー(^ω^)



その前に・・・

前回のブログでは、捨てコンを打っている様子をお伝えしましたよね。



基礎の位置を出す為に、厚さ50mmのコンクリートですflair










コンクリート硬化後、墨出しを行います_____pen

基礎をつくるために、基準線を引いていきます。



墨出しに沿って、配筋作業が始まりますーpaper

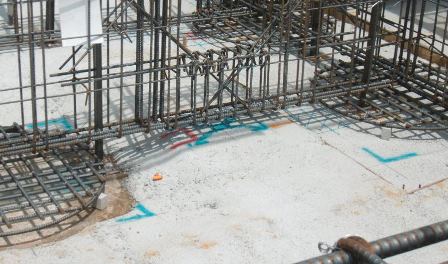

画像をよく見ると、青や赤など・・・・。色を使って分かりやすくしていますね

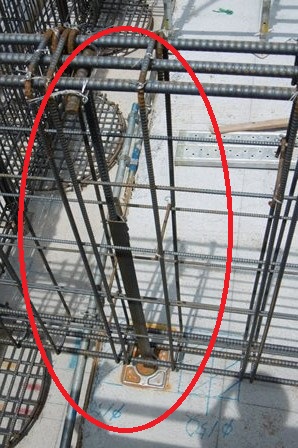

配筋で大活躍するのが、基礎エースさん。赤丸で囲んだものです

レベル(高さ)を揃えて、捨てコン上に固定します。






固定したら、基礎の梁主筋を支えています。



さらに、基礎の高さ・位置を決めるだけでなく、

地中梁配筋の上と下のコンクリート被り厚さを一定にも保ってくれるんですrock

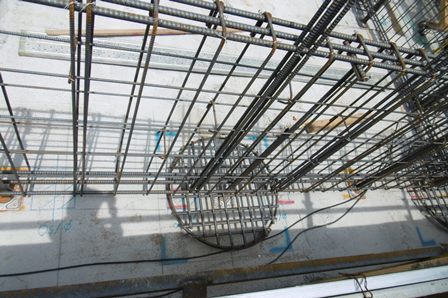

主筋に対して、細い鉄筋が巻きついてるように見えますが。

これをあばら筋(スターラップ)、といいますpaper一定間隔で垂直に巻きつけています。



引張力など曲げに抗する主筋に対して、せん断力を負担する鉄筋になります(^-^)

せん断力とは、物体にズレを起こす力のことです。

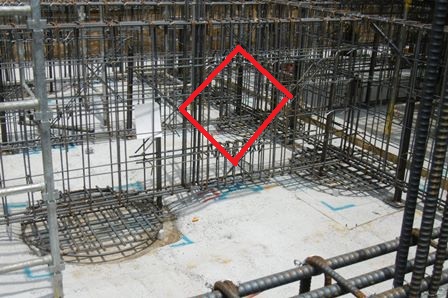

赤枠で囲んだところを、人通口といいます。人が通れるようになっているんですよーfish



床下全体の点検時に人が通れるように、です!

必ず補強のための鉄筋を入れる必要がありますよ(゜ロ゜)








以上!

今回はここまでになりますーchick



次回もよろしくどうぞ(*´∀`*)





- - キ リ ト リ hairsalon - - -



横浜市青葉区にて新築賃貸マンション建設中です(^-^)

間取は 1K・23戸



田園都市線「鷺沼」駅から歩いて約15程ですよーぅ。



1227 hp.jpg





見学会情報はこちら

朝日建設のHP

*捨てコンクリートを打設しました

皆さまこんにちは(^O^)





今日も相変わらずの暑さで・・・

梅雨明けしたのでは??と思うような、連日の暑さ。



皆さまいかがお過ごしでしょうか??

体調を崩さないようにお気をつけくださいませsweat02





では!

横浜市青葉区・新石川現場日記を更新したいと思います___pencil










工事は、捨てコンクリート打設をしておりました!

厚さ50mmのコンクリートになります。













建物の基礎をつくる前に、その基礎の位置を印して、

それに従い、鉄筋を組み上げる水平面が必要になりますflair



ですので、基礎の位置を出す為に打つコンクリートになりますよ(・Д・)







捨てコンを打つ前には、砕石の敷き込み・転圧が行われますpaper

基礎が沈まないよう充分に転圧(締固め)を行ない、必要な地耐力を出します(´▽`)



砂・砂利のようなものが敷かれていますよね






建物の強度に直接関わることはありませんが、

建物をつくる作業をするためにとても重要な役割を果たしていますgood








コンクリート硬化後は、

建物の基礎をつくるために基準線を引いていきます。これを墨出しといいます_____pen



この墨に沿って鉄筋を組んだり、型枠を建て込んだり、と作業が進んでいきますよ(*´∇`*)





以上!

今回はここまでになりますーchick次回もお楽しみにっ。
