☆捨てコン打設しました☆

みなさま、こんにちはsign03日中は「夏かsign02」と思うほど暑くsun、夕方はひんやりするという



微妙なお天気が続いていますが、体調を崩してはいませんかsign02



さて、今回は先日取材に行ったときに丁度見る事が出来た■□捨てコン□■を打設する様子を



ご紹介致しますhappy01




まず、■□捨てコン□■とは



転圧(前回ご紹介しましたね)で固めた地面に厚さ50?のコンクリートを流します。



この捨てコンによって、高さを一定にでき、土の上には描く事の出来ない、



実物大の図面を描く事が出来るのです。

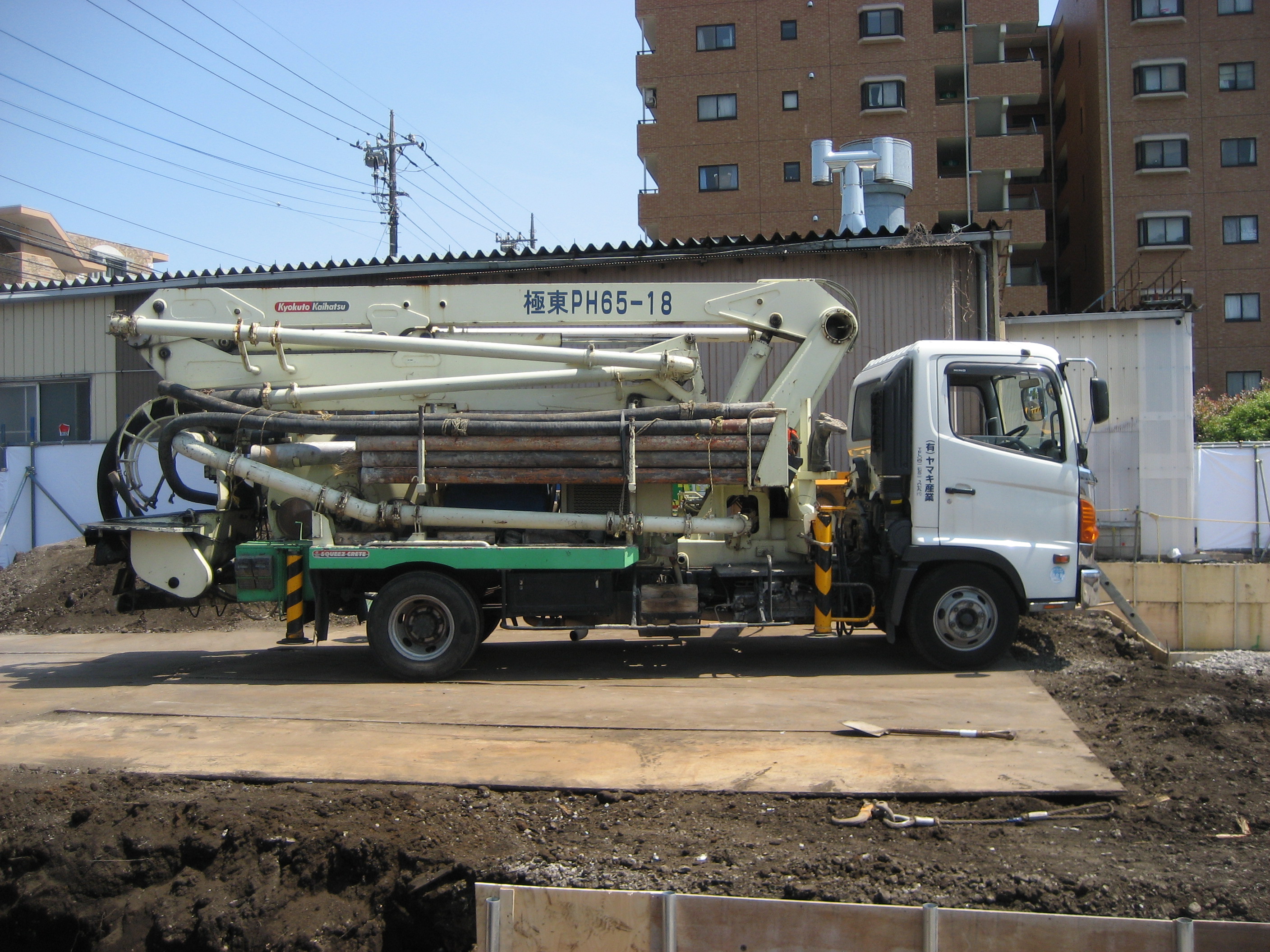

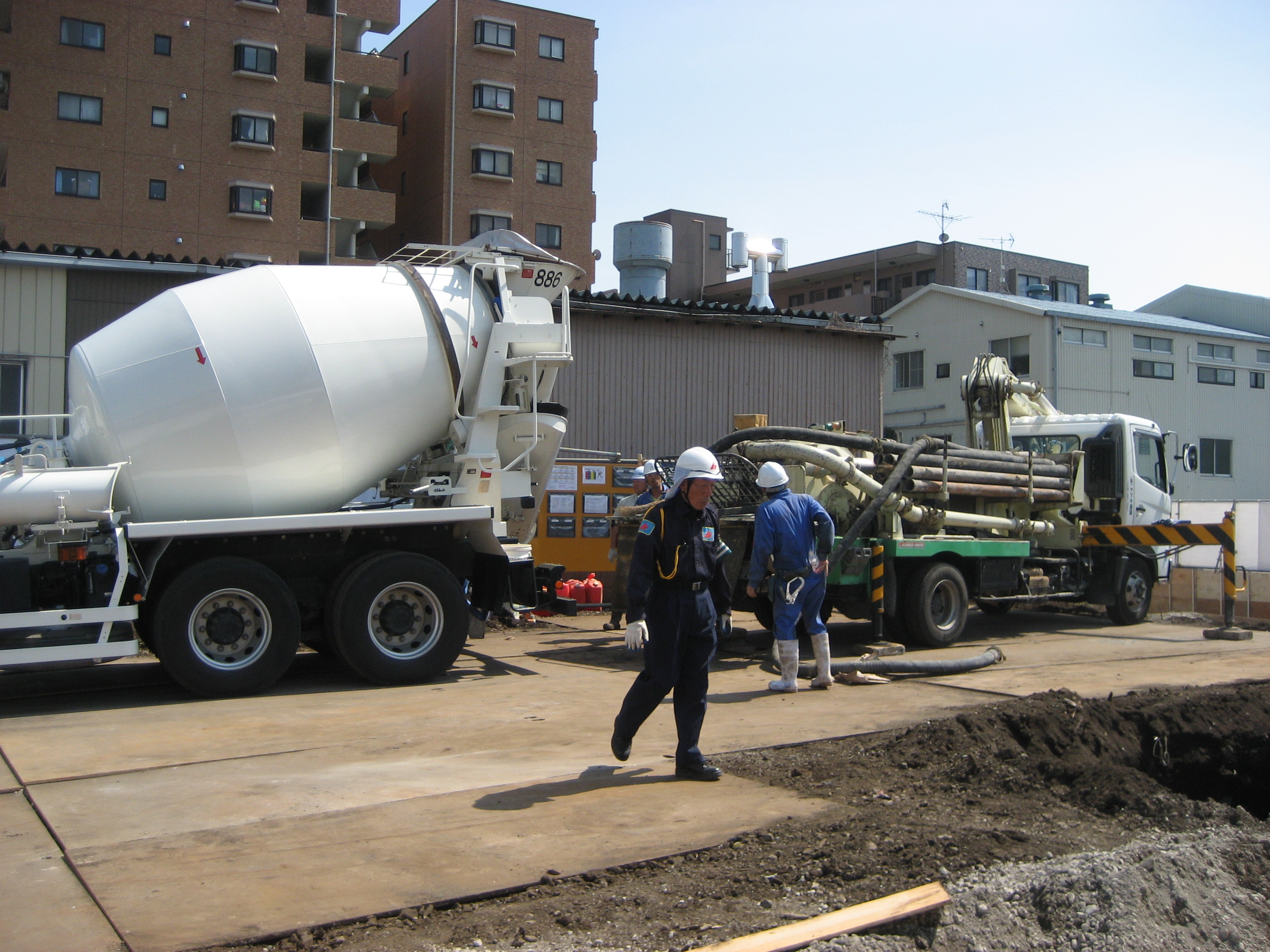

ちなみに、写真↑はポンプ車rvcar






このポンプ車に生コン車をバックで寄せ、コンクリート攪拌する為にクルクル回っている



タンクからコンクリートを移しますrock



この生コン車は特殊車両になるそうで、「8ナンバー」なのだそうですsmile初めて知りました。



今度確認して見ようnote






左から「ニョキ!」っと出ているのが生コン車からのシュート。そして、右側の



バケットと呼ばれる笊のようなものを持っているポンプ車へ送ります。






いよいよコンクリートを打設しますーhappy02

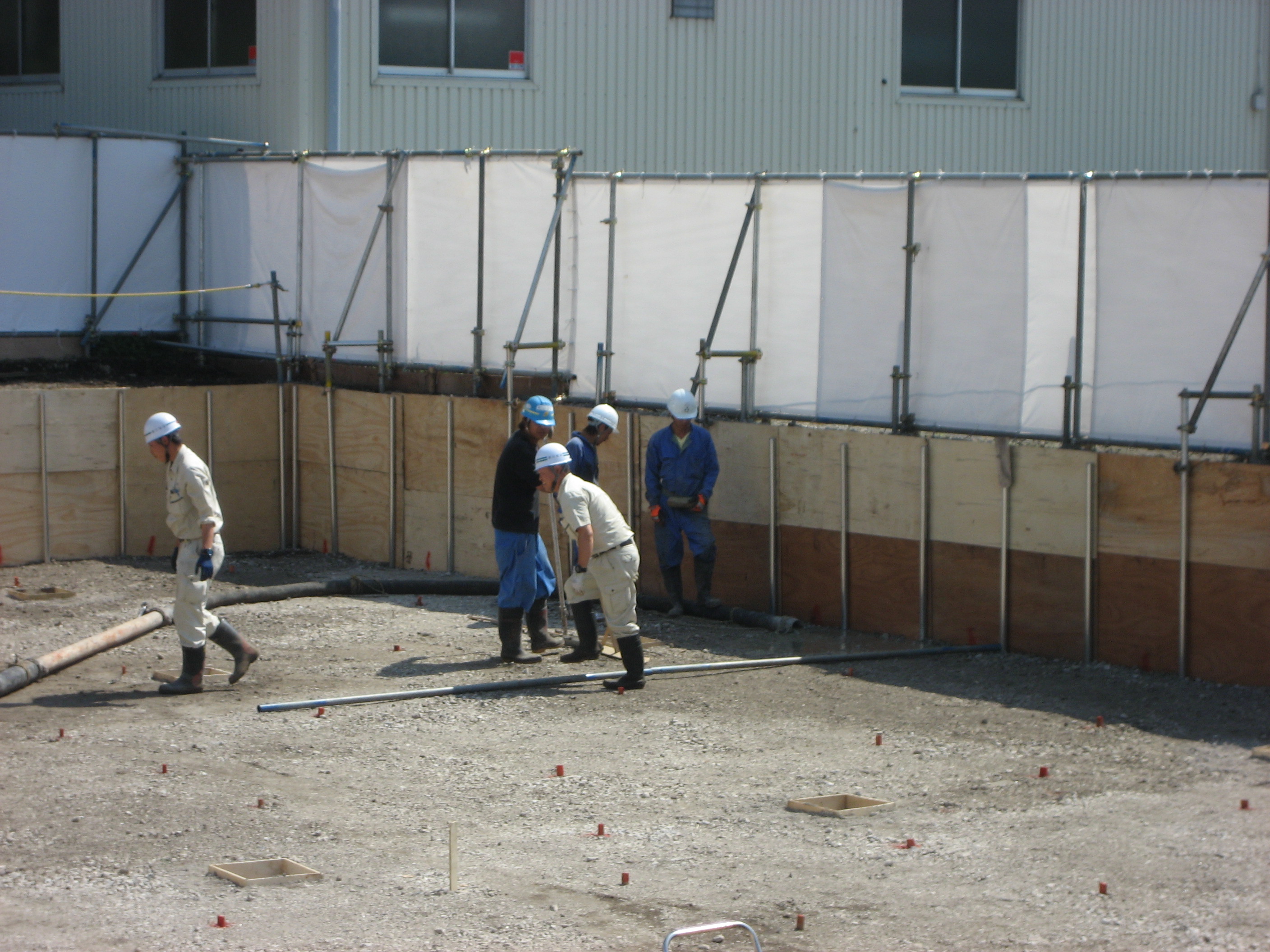

とても広い範囲に打設をするので、監督さんはパイプを使って区切りながら打設の



準備をしていました。

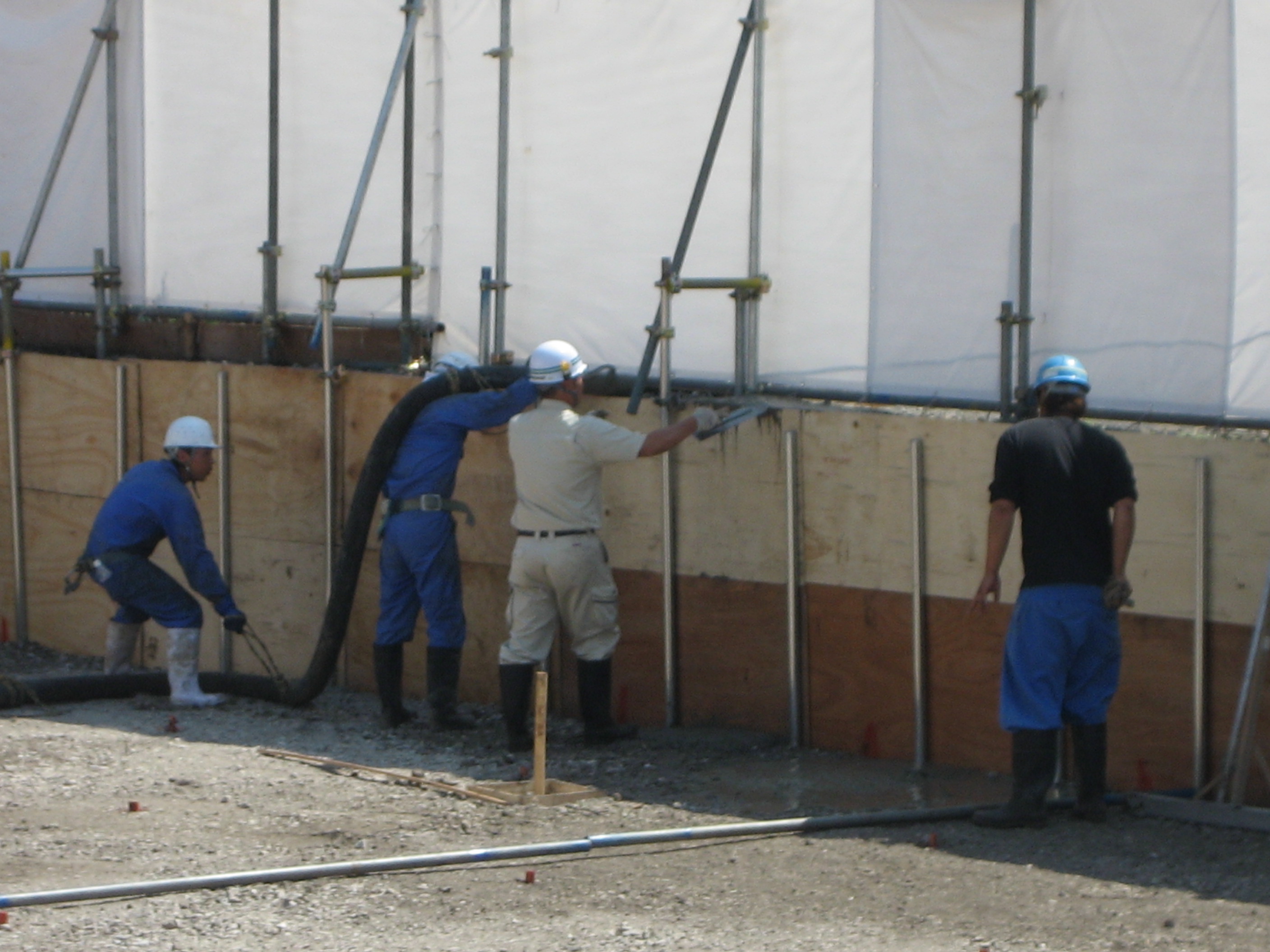

まずは、山留めをした山の部分にコンクリートを流して、



山部分の土が敷地に入ってこないようにしていますhappy01






透かさず監督さんが「ササット」華麗な鏝サバキでコンクリートを均していましたpaper

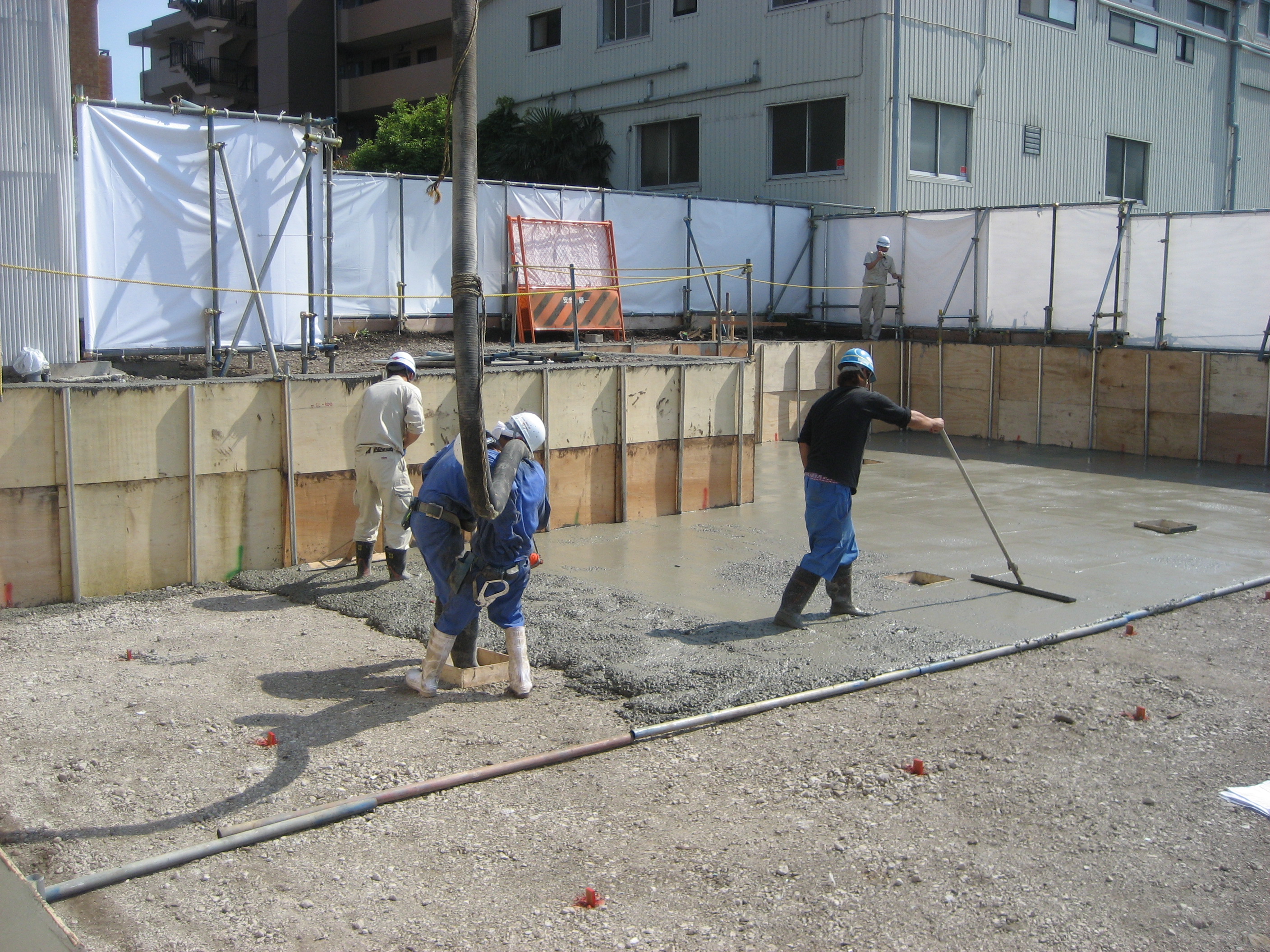

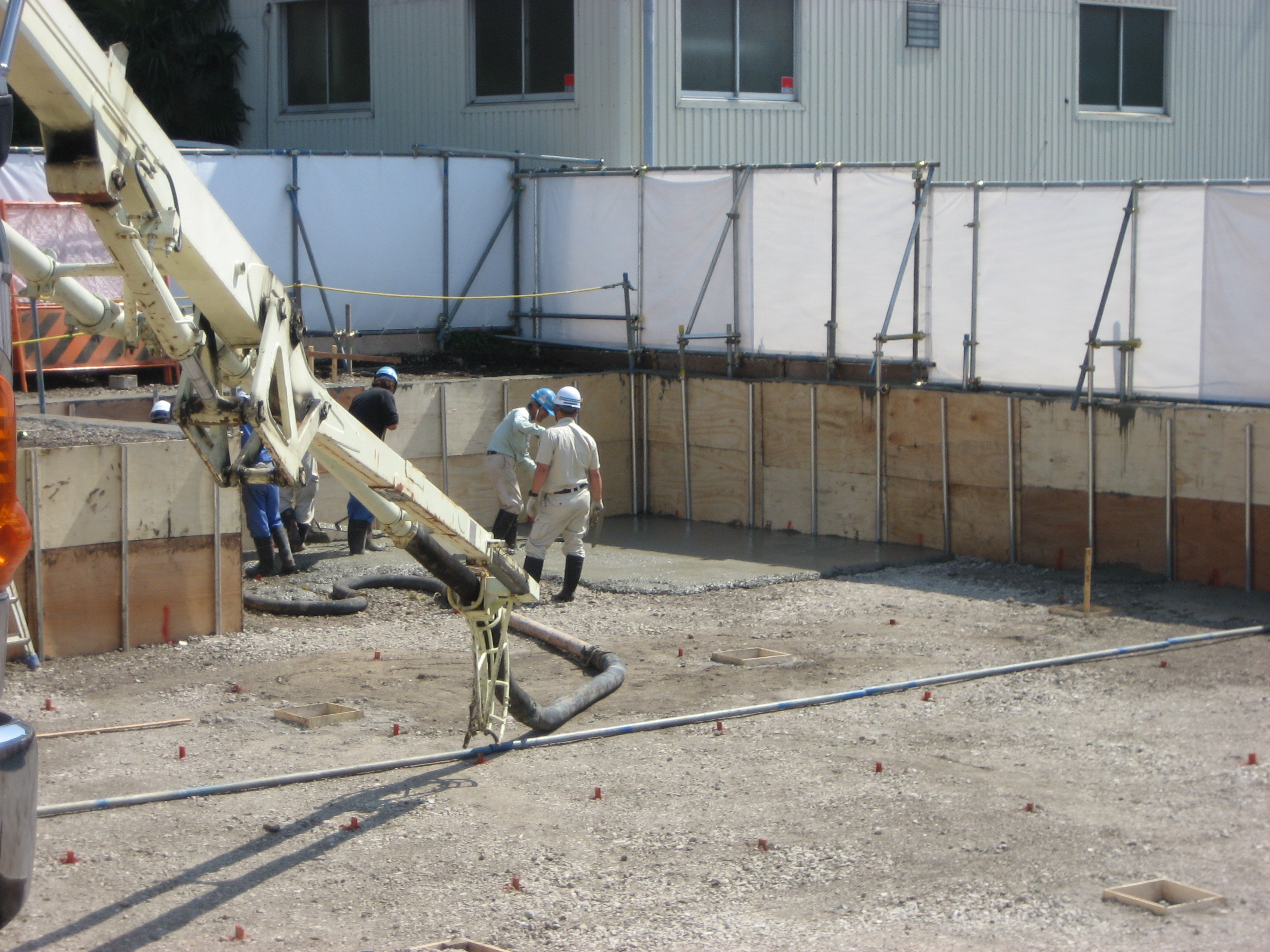

いよいよ、コンクリートの打設が開始されましたーsign03



生コンとは、名前の通り、「生」なので、時間との勝負ですdash



のんびりしているとどんどん化学反応を起こしてしまいますーsweat01






ドンドン打設されます。日差しが照って、気温もグングン上がる中、



みんな汗を流しながら作業を進めていましたwobbly



このコンクリート、雨が降ってしまうと監督さんの苦労は倍増sweat01梅雨時期のコンクリート打設は



お天気との勝負だそうですsign03



ちなみに、この日、私は予想外に靴で日焼けをしました・・・・crying



と、今日はここまでsmileこの続きはまた次回scissorsお楽しみにnote



朝日建設では6月に見学会を開催いたします。是非ご来場下さいhappy01見学会の詳細は

コチラから⇒http://www.asahi21.co.jp/event/index2.html





☆基礎工事スタート☆

みなさま、こんにちはsun5月の紫外線は8月並の強さらしく、5分も日光に当たっていると



コンガリしてしまうそうですsweat01女性は早めの紫外線対策が大切ですよsign03



さて、だんだんと日中の暑さが厳しくなる中、現場はどんどん工事が進んでいますsmile






■□根伐り工事□■

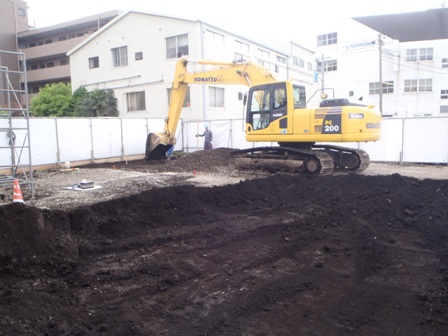

建物の基本は土台です。その土台をしっかりと作る為に、土を掘削していきますsign05



建物がすっぽり入るくらいの深さと広さにどんどん掘り下げていきますrock

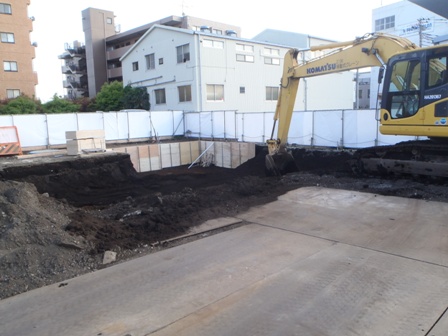

掘削した、土の壁は土砂の圧力で崩れやすくなっているので、土砂崩れ防止の為に壁を作りますーpaper

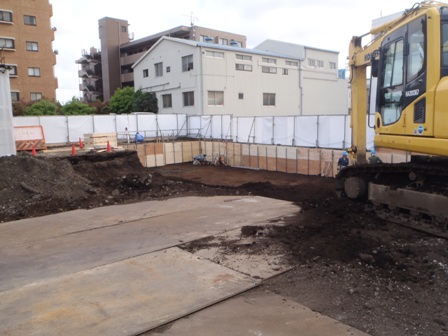

当現場では、単管パイプを地中に差込み、パイプとパイプの間に横矢板を入れて支えます。



さらに、上の土面にはコンクリートを流して固め、雨sprinkleなどで土が流れ込まないようにしますpunch






ジョベルカーで掘削した所は■□床付け□■を行います。



■□床付け□■



基礎が沈まないように、転圧をかけて地面を均します。






土の上に砕石を敷き、さらにランマーで転圧をかけます。

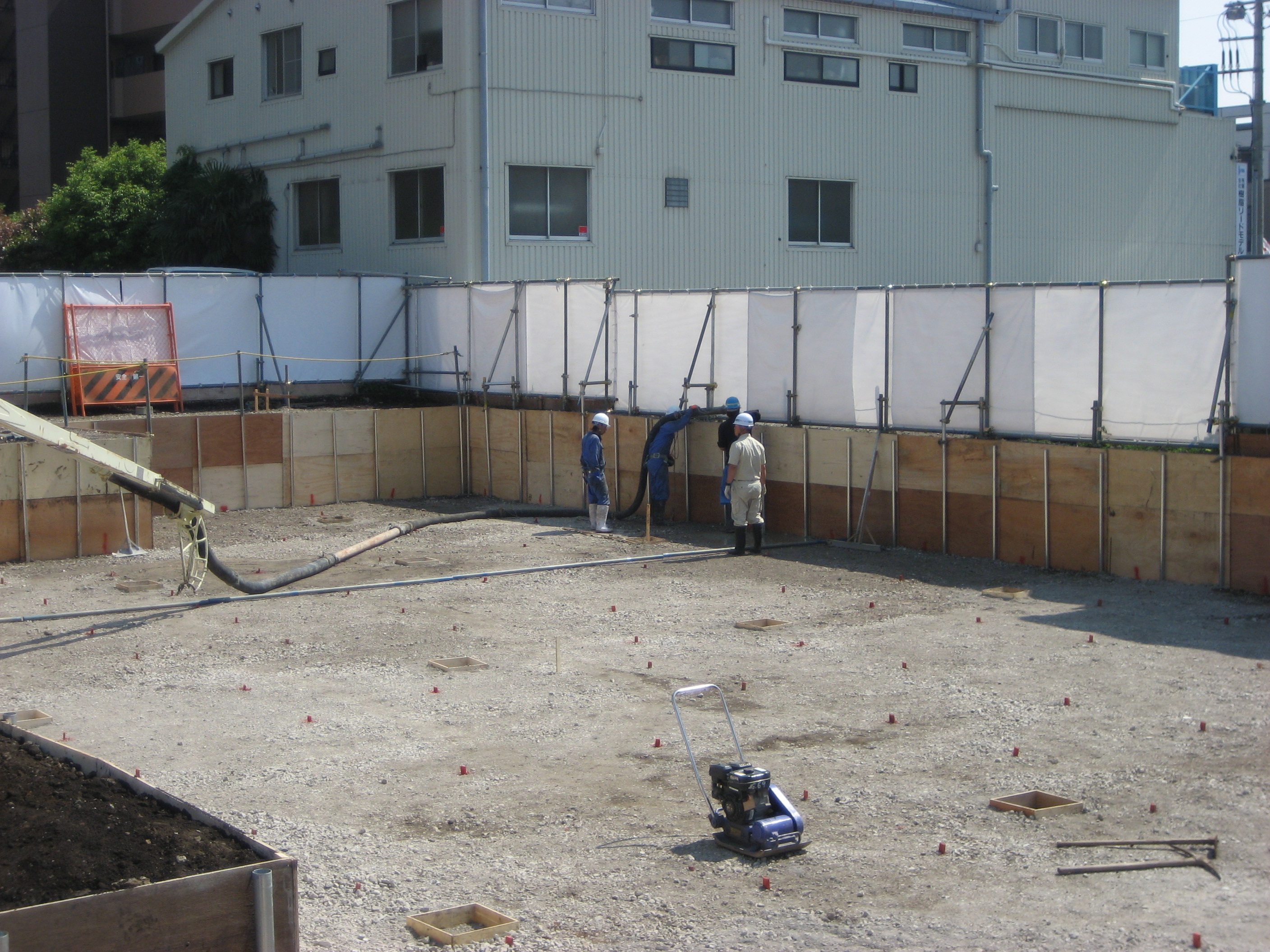

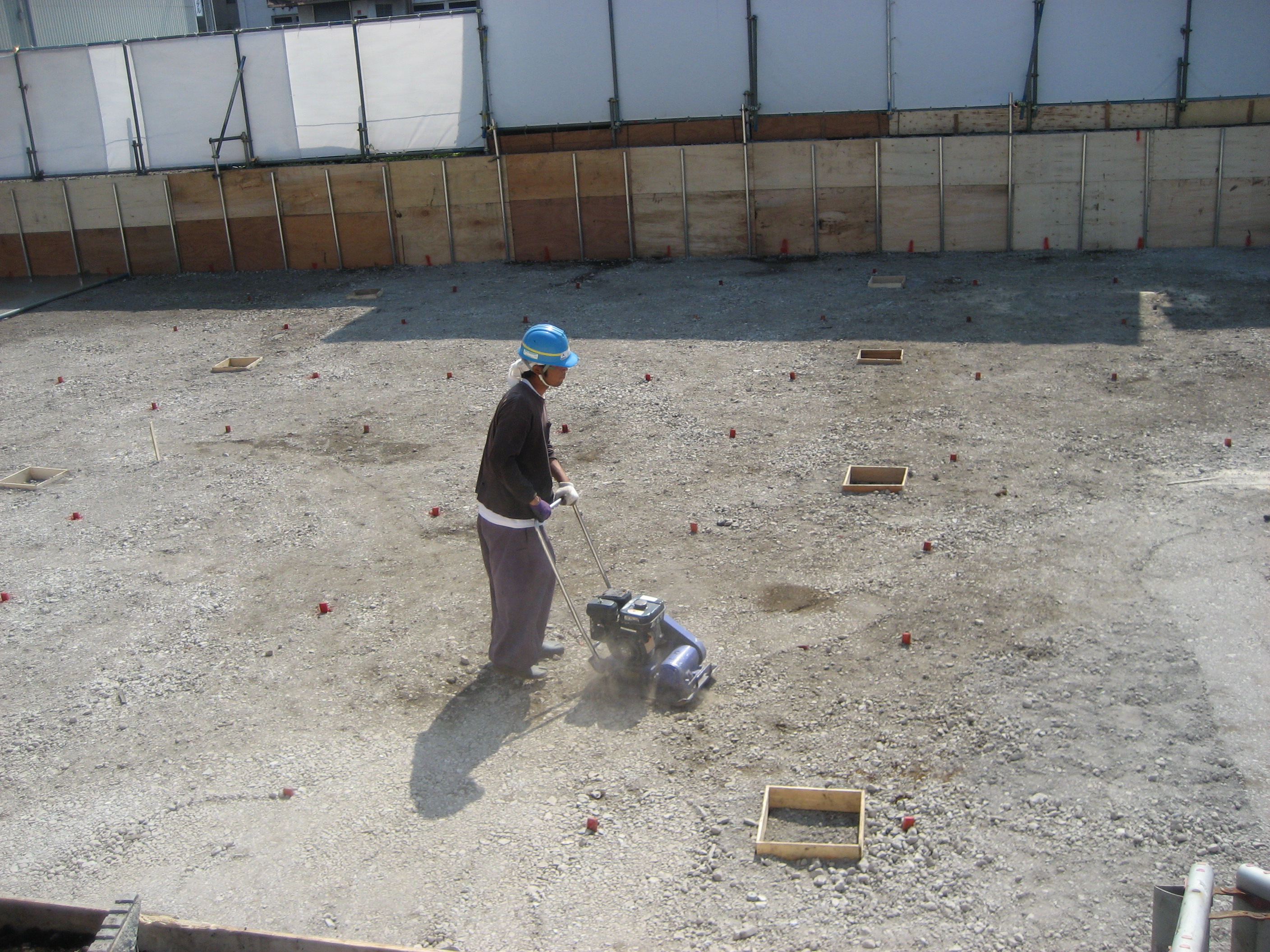

ランマーとはこちらsign03






よく、道路工事の時などに、とにかく大きな音で



「だだだだだー」と地面叩き付けているものですsweat01

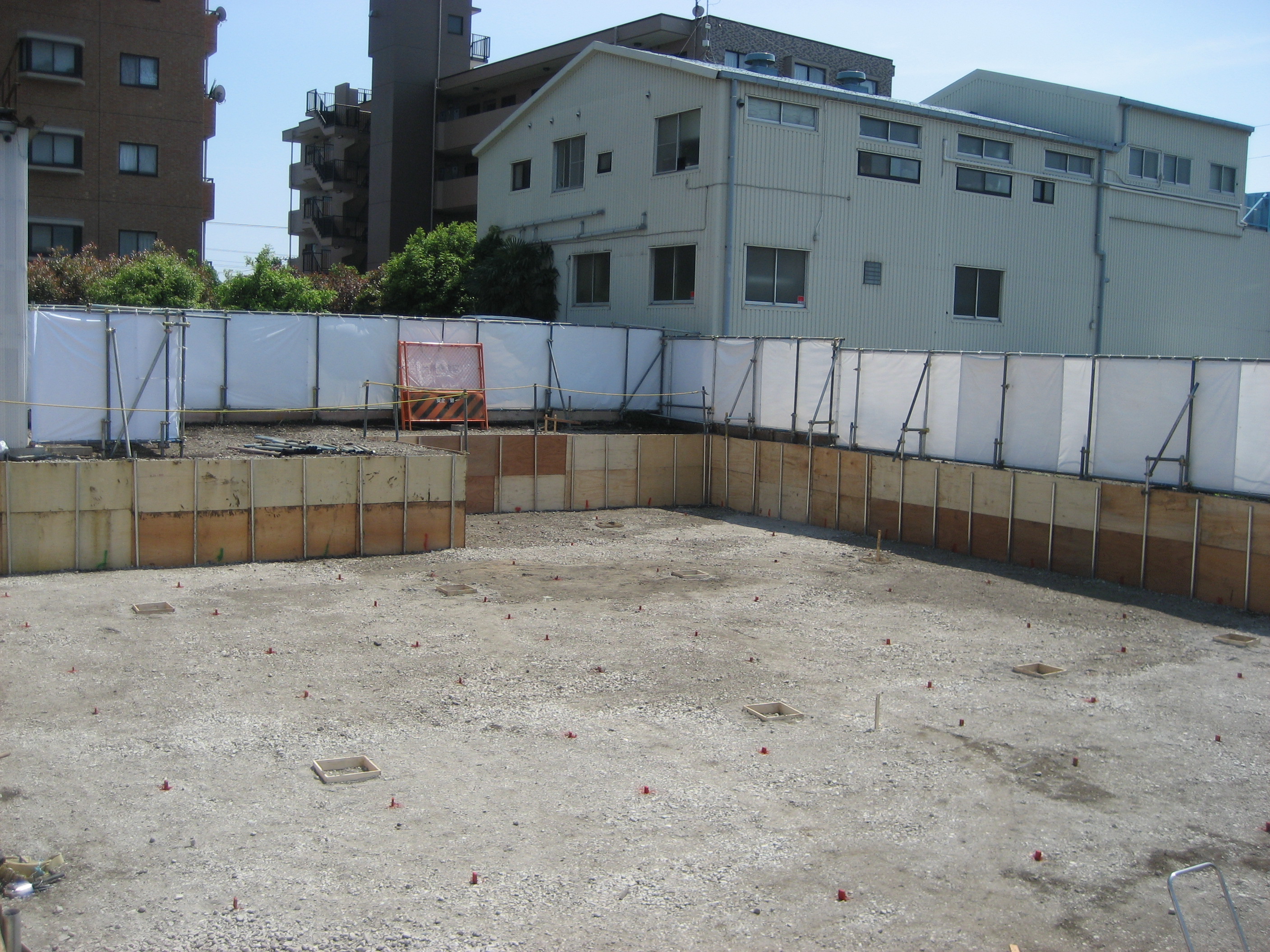

2012051904(赤い印はコンクリートの厚さの目印).JPGのサムネイル画像



再び、こちらの写真に戻りますsmile



所々に四角の囲いが見えますが、これは排水用の穴になります。この後、■□捨てコン□■を



打設するのですが、この穴がないと、雨水等でコンクリートの上に水がたまってしまいます。



水を逃し新党させる為に、この四角い部分にはコンクリートは流し込みませんpouch



更に、地面に等間隔に赤い印が見えますが、これは捨てコンの厚みを一定にする印。



この赤い印が隠れるように打設すれば、高さが一定の面が出来ることになりますgood



いかがですかsign02だいぶ雰囲気が変わっていきますよねhappy01次回は捨てコんの



様子をご紹介致しますので、お楽しみにsmile
