・内装工事も始まっています

皆さま、こんにちはヽ(*´∀`)ノ





今日は健康診断でした!

1年前より若干体重が増えていましたが、まぁ見なかったことにしますorz



今年も、何事もなく無事に終われたので、良しとしましょうww







さて!

工事の様子はというと・・・chick



内装工事が始まっています!

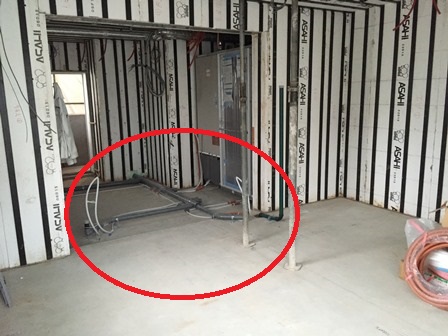

内装工事では、まず先に配管工事を行いますsign01

このように、床下での配管をコロガシ配管といいますよー。



IMG_1437 - コピー.JPG

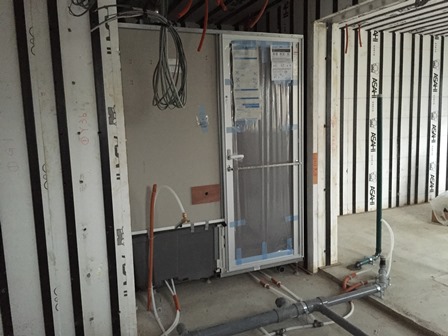

そしてもう一つ、ユニットバスの設置!



ユニットバスは、現場にて組立てますhappy01

それと、ユニットバスのキットは躯体にに設置しますpaper

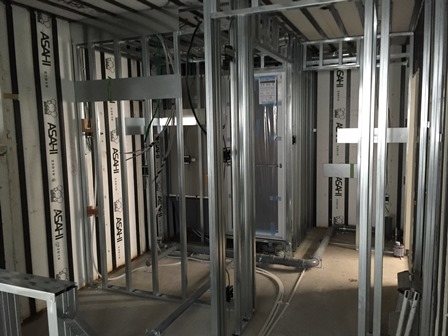

その後、LGS(軽量形鋼)を使って間仕切をしていきます。^^

壁の下地材になります!



また、LGS壁はその高さによってLGSのサイズが変わるのですeye

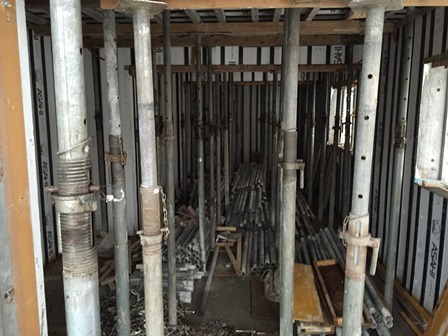

はたまた違うフロアでは、サポート(型枠支保工)がたくさん立っていますsign03



型枠支保工はコンクリートを打設する際、型枠を支えるもので

1本で1トンの重さに耐えられるのですよーーーshineスゴイ

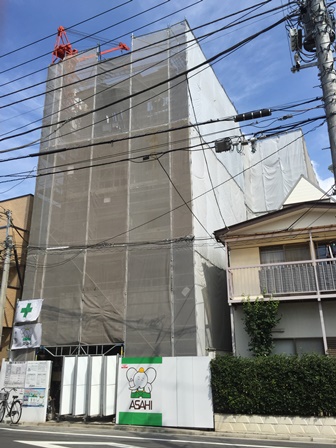

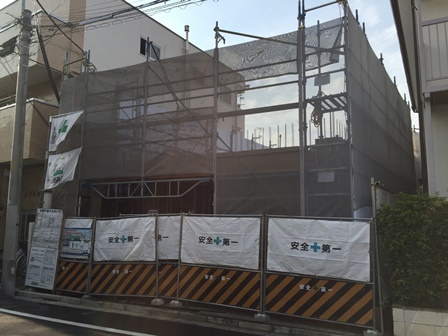

最後に外観写真でお別れをfish

こんなに背が高くなりました!!!










今回はここまでになります(´∀`)



次回もよろしくどうぞーnote







見学会情報はこちら

朝日建設のHPに戻る





・サッシ取付け

皆さま、こんにちはヽ(・∀・)ノ







今日から9月ですねーmaple秋だ

私のすきな月見バーガーは、今日から発売のようです(笑)



おそらく9月いっぱいだと思われるので、、、最低でも3回は食べなくてはww







さてさて、現場の様子をご紹介しますsign03

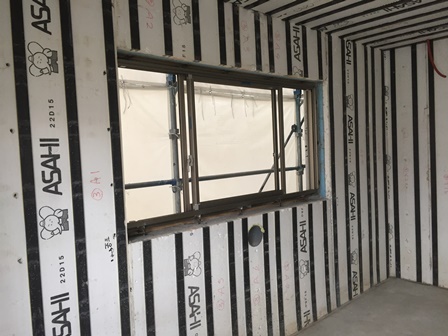

1階で、サッシの取付けが行われました。とその前に、スタッとボードのご紹介!!

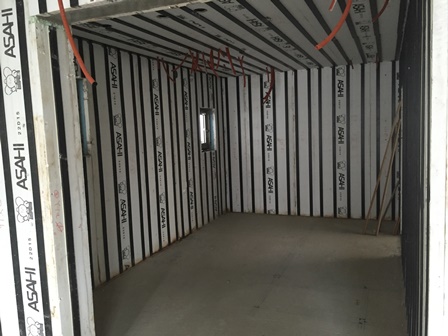

躯体工事の時にご紹介しました、スタットボード。断熱型枠材ですshine

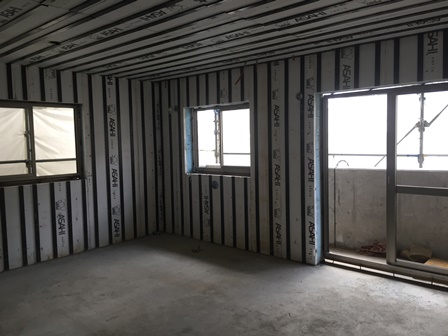

外側から見ると型枠材ですが、

こうした部屋の内側から見ると断熱材として活躍するのですねッ















話は戻りまして、、サッシのくだりです。



躯体の開口部は、サッシ枠より大きく設けられているのですnote

よく見ると、サッシ枠が宙ぶらりんの状態。



では一体、何を使って固定するのかというと・・・。










こちらをご覧下さい!



白矢印がサッシアンカー、赤矢印が鉄筋になります。

サッシアンカーは事前に躯体に打ち込んでおいたもので、こちらを鉄筋と溶接しますsign03





そして、(サッシアンカー+鉄筋)とサッシ枠を溶接し、固定します^^



サッシアンカー - コピー.JPG







ではでは、外へいってみましょう!



前回は、3階の躯体工事コンクリート打設前の最後のお仕事。

配筋検査をお伝えしましたflair



その後コンクリートの打設をし、硬化したようです!!あー、表面なめらかッッshineキレーイ










4階躯体工事に入ります!

当物件は5階建てになりますので、最上階まであと少しsign03



このコンクリートパネルのご紹介をするのも残りわずかという訳ですか・・・w



コンクリートの型枠用としてつくられた合板ですので、耐水性が強いのです!

おまけに表面には樹脂塗装がほどこしてありますので、何度か転用も◎















では、今回はここまでになりますcloud



次回もお楽しみにー(^O^)





見学会情報はこちら

朝日建設のHPに戻る







・大事な補強

皆さま、こんにちは(*゚▽゚*)







本日8月18日は、「米の日」だそうですsign03

”米”の漢字を分解すると、八十八になることから制定された記念日。



ちなみに今日のお昼は、鎌倉にて白米を頂きました。

美味しかったです。







っとまぁ、つまらない話でスミマセンsweat02

現場の様子をお伝えします!!!







前回、3階の躯体工事をお伝えしましたflair

コンクリート打設前の最後のお仕事、配筋検査までを!










コンクリートを打設する際には、相当な圧力がかかりますthunder



ですので、型枠が破壊されないように補強をするのです《゚Д゚》







まずはこちら。

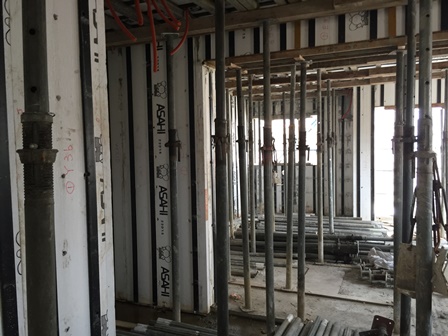

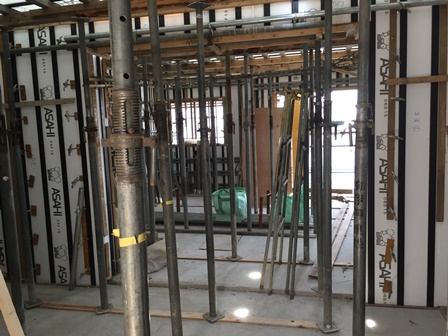

無数に立っているのは、パイプサポートですpaper

コンクリートを打設する際の型枠を支持するもので、型枠支保工といいます。



1本でおよそ1トンの重さに耐えられるのですよーーー!ヮ(゚д゚)ォ















続きまして、こちらも単管パイプで補強sign03

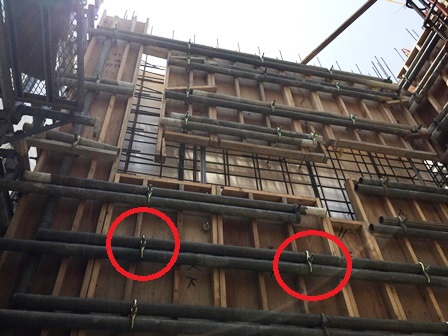

赤丸で囲んだものをフォームタイといいます。



IMG_1175 - コピー.JPG

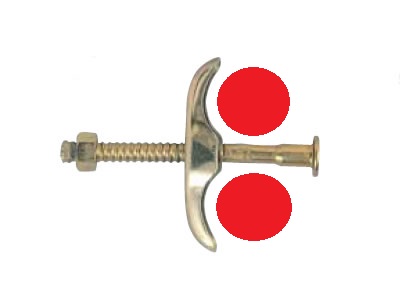

フォームタイはこんな形をしています。



↓画像、赤丸の部分に単管を通しているのですscissors






補強も検査を無事に終わった所で、コンクリート打設となりますsign03

以前の写真を流用してしまって申し訳ないですが・・・

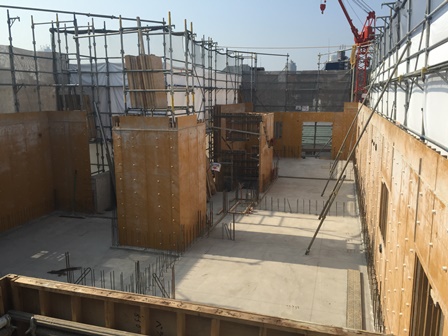

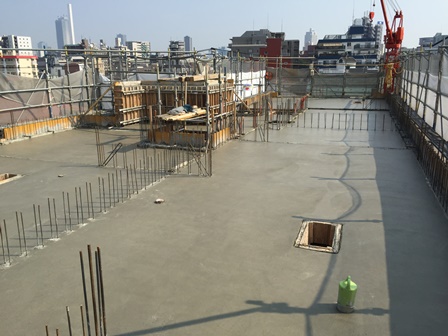

打設完了し硬化しました状況がこちら!



次は4階躯体工事に入ります。

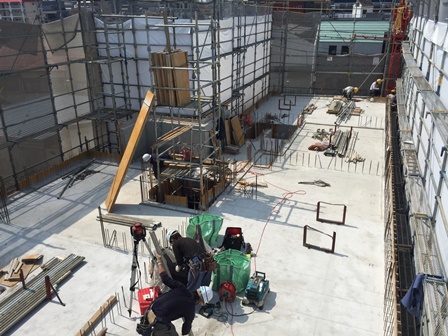

まず先に、型枠や配筋作業のための墨出し_penを職人さんが行いますよーーーpaper










以上!

今回はここまでになりますchick



次回もお楽しみにー^^





見学会情報はこちら

朝日建設のHPに戻る





・3階躯体工事

皆さま、こんにちは(*゚▽゚*)





今日も暑いですね・・・sweat02

室内にいても熱中症になるようですので、内勤の方も気をつけましょうねー!!







さて。



当物件、3階の躯体工事に入りましたsign03



5階建てのマンションになりますので、躯体工事の折り返し(?)地点ですねchick

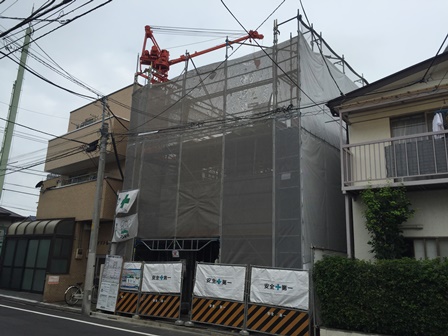

気づいたら、足場の背もこんなに高くなっていました!

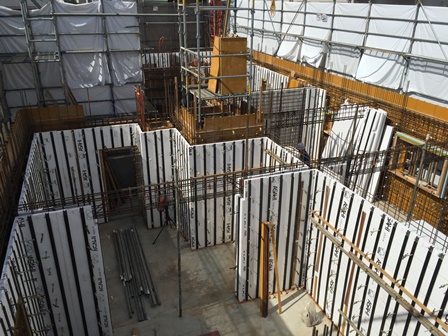

スタットボード(断熱型枠材)の建て込みを行っておりますnote

厚さ50mmの断熱型枠材。



大きさは工場にてカットされ現場に搬入されてきますが、

細かい所は職人さんが調整しますshine

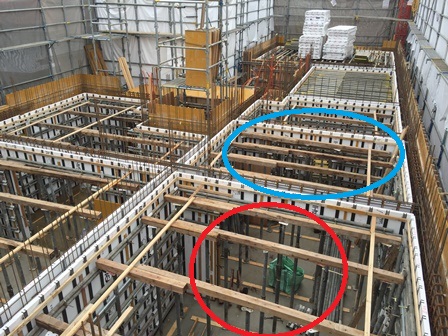

赤丸で囲んだものは、パイプサポートになりますflair

パイプサポートの上に、青丸で囲んだ板(バタ角)をまたがせます!



そして、バタ角に対して90度になるようにして角パイプを乗せ固定をしますpaper



IMG_1068 - コピー.JPG

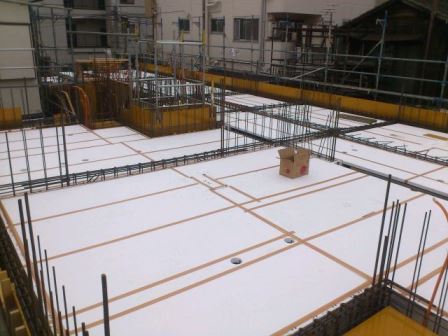

スタットボードは、スラブにも使用しますflair



スラブに敷き込んだら・・・お馴染みの配筋作業へとーーーーrunrun

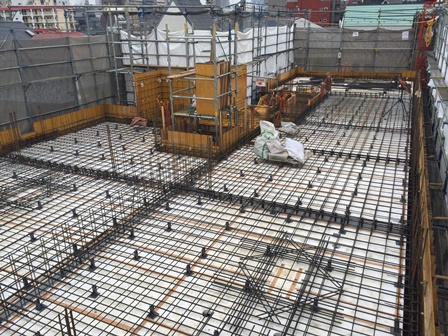

スラブの上には等間隔で、黒い物体が置いてありますが。

これは、スペーサーといいます(つд⊂)(つд⊂)(つд⊂)










コンクリートを打設する時、鉄筋がずれないように固定させるとともに、

必要なかぶり厚さを確保するために用いられるものでありますshine





では、かぶり厚さとは・・?



鉄筋を覆っているコンクリートの厚さのことです。

コンクリートの表面から鉄筋の表面までの距離を、かぶり厚さといいますよhappy01



スペーサー - コピー.jpg

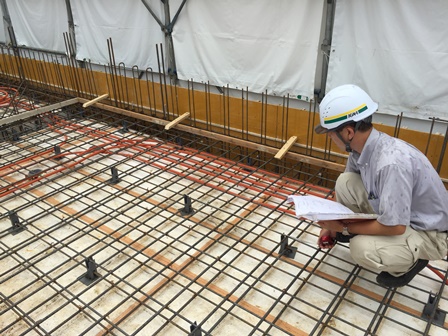

続きまして、配筋検査



配筋図をもとに設計監理者が検査を行いますsearch

コンクリート打設前の最後の作業!










以上!



今回はここまでになりますヽ(´▽`)/



次回もお楽しみにーpenguin







見学会情報はこちら

朝日建設のHPに戻る





・2階躯体工事

皆さま、こんにちは(*゚▽゚*)





久しぶりに太陽を見た気がします(笑)

おまけに暑いsweat02



熱中症には気をつけましょうねーーーー(゚д゚lll)







ではッ、工事の状況をお伝えしますsign03



スラブコンクリートの打設を終え、2階の躯体工事に入りました当現場。

まず先に、墨出しを行います_pen躯体に墨で、印を付けるのです。



出した墨をもとに、型枠の建て込みや配筋作業をしていくので、

現場の重要なものさしになりますhappy01

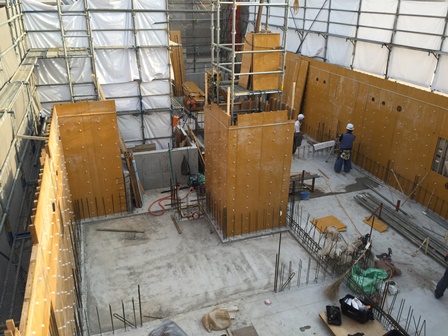

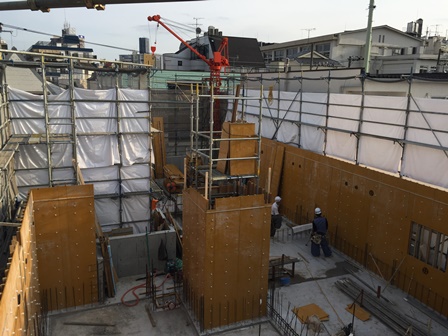

外部の型枠が建て込まれていますねッpaper










以前のブログにも登場したと思いますが、コンクリートパネルを使用します!



表面がツルツルしているので、灰汁を吸うことなく何度か転用が効きますflair

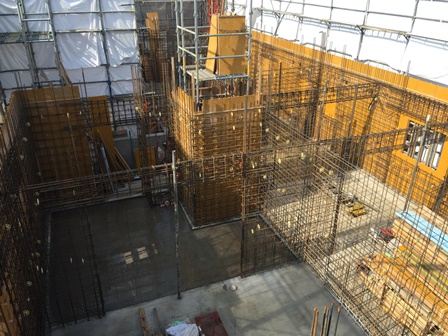

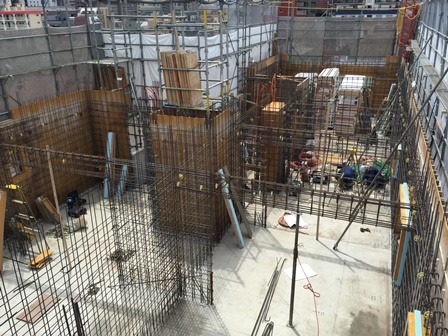

また型枠の建て込みと同時に、壁の配筋も行っていきます。



タテヨコ網目状に組んでいくのですがー・・・

鉄筋径が16mmより細い鉄筋は、鉄筋同士をつなぐのですwrench








で組んだ鉄筋を挟むように、今度はあの!噂の!断熱型枠材!

スタットボードの建て込みを行いますrock



ちょいと画像はございませんが、、、もちろんスラブにも敷き込みますsign03








この後は、まだご紹介していない梁配筋に入るかと・・・flair



次回、ご紹介致しますねーヽ(*´∀`)ノ







ではッ



次回もよろしくどうぞheart02
