基礎工事





前回は捨てコンクリートの打設・杭頭処理までお伝え致しましたッ!

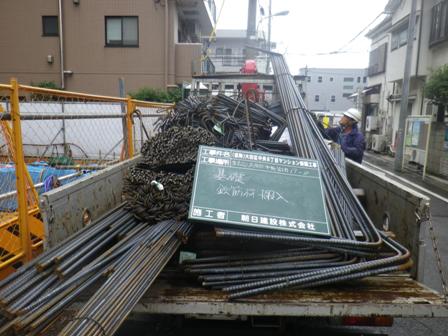

こちらは、基礎の鉄筋材の搬入ですsign01








直接、あるいはワイヤーロープなどで

資材をクレーンなどのフックに掛ける作業を玉掛けと呼びます。





写真のように、ワイヤーを掛ける場合はもちろん、

外す場合も玉掛け作業に含まれるので、

掛けた人間と違う人間がワイヤーを外すような場合は

外す作業にも資格が必要となるんですよflair

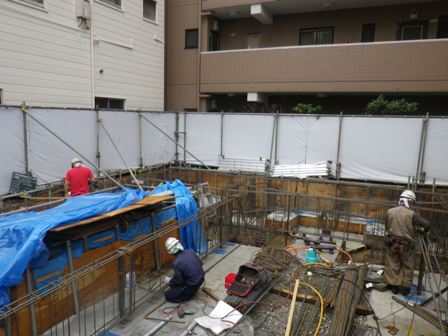

搬入された鉄筋、組まれていきますーshine

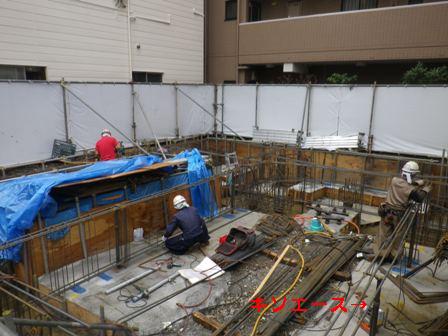

地中梁の主筋保持、

キソエースいうT字型の支えを、捨てコンに釘で打ち付け・・・



8.27 (1).JPG



キソエースの上に並べた梁主筋に、

スターラップ筋(梁の周囲に巻き付ける鉄筋のこと)をぶらさげ・・・




そのスターラップ筋の底に載せるようにして、

下の梁主筋を結束していきます!








– ガス圧接 –

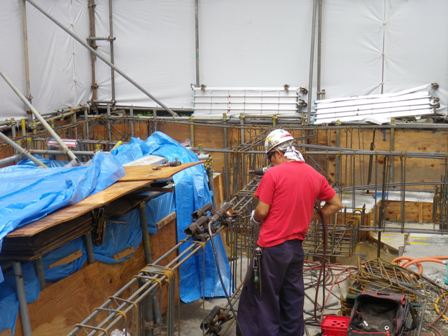

こちらはガス圧接を行っています。



8.27 (5).JPG





?ガス圧接?

鉄筋と鉄筋の端部をアセチレンと酵素をつないだバーナーにより、

加熱しながら圧力を加え、接合していきます。









– 配筋検査 –

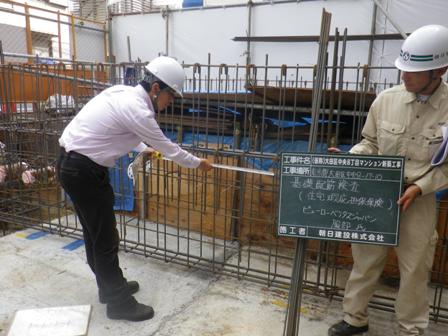

続きまして、配筋検査の様子ですッ!








鉄筋の配置、鉄筋の品質規格が

建築基準法に基づいて施工されているか確認しますsearchshine














それから写真は少し進み・・・



基礎コンクリートの打設が完了致しましたッsign03

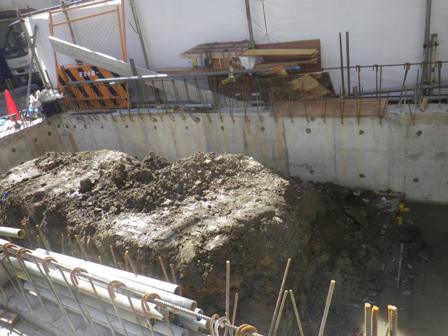

その後、型枠を解体し

埋め戻しをしていきます(*^▽^*)








ダンプが運んできた土を、パワーシャベルが埋めていきますッsign01














埋め戻しが終わると1階床にあたる部分は、

ランマーで転圧をかけて固められますup








それでは今回はココまでですslateshine



次回の更新をお楽しみにッ!





⇒10月11月の現場見学会はコチラからsign03









基礎工事



前回は杭工事までお伝え致しましたッ!





杭工事が終わると、建物を支える大切な基礎作り!

その基礎を作る為に、根伐り工事と呼ばれる掘削作業を行います。

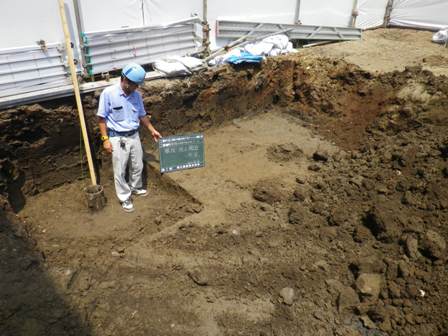

所定の深さ(根伐り底)まで掘削が終わると、

底をしっかりと固めて平にならしていきますsign01









– 床付け –

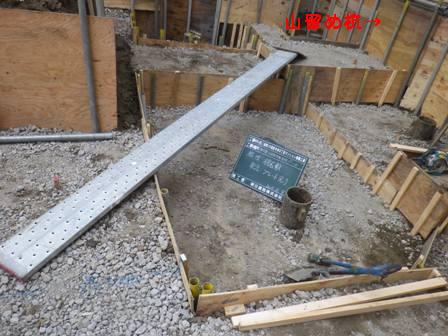

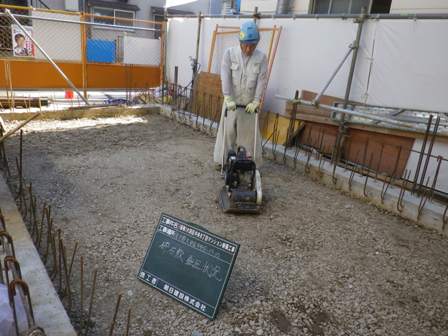

根伐り底の上に砕石(大きい砂利のようなもの)を敷き、

ランマーという転圧機で押さえつけて固めます?shine










側面に見えるのは、山留め杭です。








掘削の側面を保護して、

周囲地盤の崩壊や土砂の流出を防止するためのものです。





掘削の深さが比較的浅く、地盤も強い土地だと

このような単管の簡易山留めで充分となりますflair









その後、転圧機で固めた底に

厚さ50mmのコンクリートが打設されます。







– 杭頭補強溶接 –

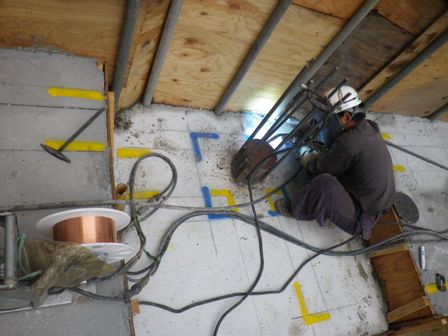

こちらは鋼管杭の杭頭部分を

補強溶接しております。












今回はここまでです?(*^▽^*)

次回の更新をお楽しみにッnotes







☆ 9月の現場見学会のお知らせ ☆








clover詳細はコチラから!



皆様のご来場、お待ちしておりますッsign03









杭工事



地鎮祭が終わり、現場は杭工事へと入りましたッsign01







?杭工事?








?杭工事?

杭は基礎の一種で、建物の重さを原因とした

地盤沈下を防ぐ為に打ち込むものです。

土の中に入ってしまうと見えなくなりますが、最も大事な部分ですhappy01



建物が重くなるほど、

土が柔らかいほど、杭が必要となるワケですッsign01







こちらは杭材料の搬入です?











基礎杭には既製杭と現場杭の2種類があり、

当物件は既製杭の鋼管杭(e-pile工法)ですッ!






こちらは杭の確認・検尺状況です。












杭先端に螺旋状の掘削刃が付いており、

杭打機で回転圧入により打設いていきますgood















支持層となる強固な地盤まで挿入。



下杭が打ち終わると、

下杭に上杭を溶接してジョイントします。
























打ち終わると杭の周囲を掘り下げ、

設計図の通りの高さで切断をします。



雨水が入らないように溶接してフタを取り付け、

完了となりますッshine







それでは今回はここまでです?paper



次回の更新をお楽しみにッ(*^▽^*)
