2階躯体工事







1階立ち上がり2階スラブコンクリ打設が終わり、

工事は2階の躯体工事へッsign03

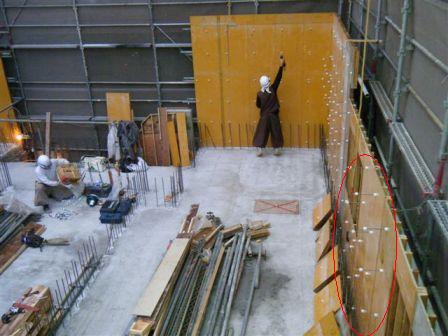

こちらは、外側の型枠を建て込んでおります。








大工さんが型枠に取り付けているのは、

Pコンとセパレーターです。





?セパレーター?

セパレートは離す、という意味です。

合板どうしを離して、近づかないようにする器具の事です。





?Pコン?

プラスチックコーンの略で、型枠を保持する為の道具です。

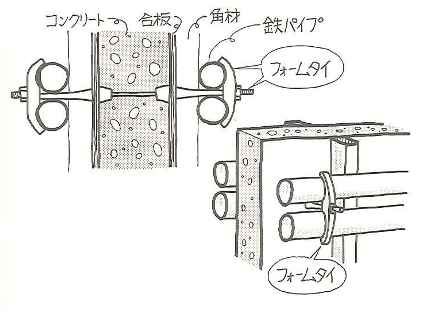

↓こちら、説明図(*^▽^*)








さらに、セパレーターとPコンを

フォームタイという道具で外側からしっかりと締め付けて型枠を固定しますッ!





コピー ? 20111128150705891_0001.jpg

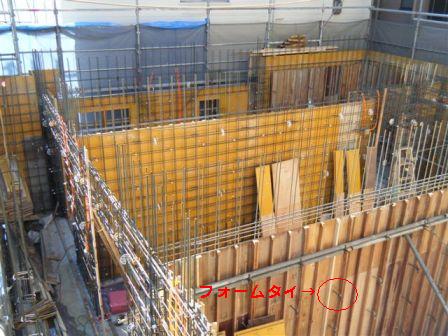

ちょっと小さくて見えづらいのですが、

等間隔にフォームタイが設置されているのが分かりますでしょうか??








単管パイプを2本ずつペアにして横に入れ、

フォームタイの金具を引っ掛けて、ボルトで締めますflair









3階スラブ配筋

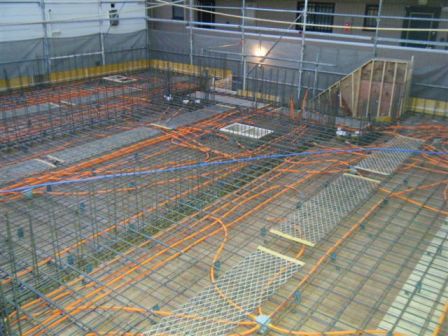

こちらはコンクリート打設前の状況です( ´∀`)σshine








オレンジ色の管は、コンクリート埋め込み専用の電線管ですッ!







あらかじめこのCD管を埋め込んでおき、仕上がり後、電線をその中に通しますthunder



CD管は埋め込み専用で露出は禁じられているので、

目立つオレンジ色とされておりますhappy01









それでは今回はここまでですslate

次回の更新をお楽しみにッ!
