*1階・型枠締固め



皆さま( ノ゚Д゚)こんにちは





7月9日、本日はジェットコースターの日typhoon

いわゆる絶叫系でございます・・!ヒィ



皆さまはどうでしょう?絶叫系は好きですか??私は無理です





では!本題に入りますねー、大森本町の現場日記を更新いたしますpencilpencilpencil












前回にご紹介した、

壁配筋そして型枠の建て込みがだいぶ進みましたε=ε=ε=┌( ;゚д゚)┘



型枠・配筋の間にはオレンジ色の管が通されています!

CD管といいますよpaperこの管の中には電線が通されます。



IMG_2821 - コピー.JPG







Pコンとはまた別の物がセパレーターの先端に付いています!



これは断熱パッドといいまして、この上から断熱材を建て込んでいくのですが、

その際の受け皿のような役割を果たしますfish










型枠の裏には、フォームタイが付いていましたが、

単管パイプが通され、型枠の締固めを行いました(ノ゚Д゚)人(゚Д゚ )ノ



締め固めを行なうことで、型枠が崩壊しないようにしっかりと固定しているのですrunrun








断熱材の建て込み・・・

当社が建てる高性能・省エネな建物の秘密は、実は断熱材にあります( ̄▽ ̄)ニヤリ



それは次回のブログでご紹介させていただきますので、おたのしみにheart01







- - hairsalon キ リ ト リ - - -



大田区大森本町2丁目にて、地上6階建賃貸マンションを建設中ですhorse

京急本線平和島駅より徒歩分でゴザイマス!!!



間取は1K・1LDK。



完成は2019年1月を予定しております(´ー`)








着工中・着工準備中物件

見学会情報

朝日建設のHP

*1階・壁配筋の様子



皆さま( ノ゚Д゚)こんにちは





昨日のW杯、惜しくも負けてしまいましたねー・・sweat02

3時から試合開始でしたので、観ることは出来ませんでしたがorz



寝不足の方も多いのではないでしょうかねー。

今日は早く寝てください!笑





では、大森本町の現場日記を更新致します___pen

1階の躯体工事が始まりました(^ω^)










型枠の建て込みが行われておりますpaper

写真に写っている職人さんはなにをしているのかというと、壁の配筋を組んでいました(´▽`)



縦方向に伸びている縦筋、横方向の横筋を重ねて壁の鉄筋を組んでいきます。

















縦筋と横筋の組み合わせを二重に配置しているので、ダブル配筋になりますchick



コンクリートの厚さが厚くなるので、

堅牢なつくりの建物ができあがりますねー( ゚Д゚ノノ☆パチパチパチパチ










配筋には、スペーサーが各所設置されておりますfishfish



スペーサーは、かぶり厚さ※1を確保するために必要なものとなり、



かぶり厚さ(鉄筋を覆うコンクリートの厚さ)がきちんと確保されていないと、

設計通りの強度が得られません・・・。(つд⊂)













型枠に話は戻りますが!

型枠を支え、補強するために必要不可欠なものが、3つゴザイマスpaper



棒のような細いものをセパレーター、先端の白い物がPコンといいます(・∀・)










そしてもう一つ。型枠の裏を見るとフォームタイ



翼を広げたような形をしていますね。

この部分には単管パイプが通されて、型枠が崩壊しないように締固めを行ないますshine










以上!

今回はここまでとなりますーchick次回のブログもおたのしみに。







- - hairsalon キ リ ト リ - - -



大田区大森本町2丁目にて、地上6階建賃貸マンションを建設中ですhorse

間取は1K・1LDK。



完成は2019年1月を予定しております(´ー`)








着工中・着工準備中物件

見学会情報

朝日建設のHP

*1階の床つくり



皆さま( ノ゚Д゚)こんにちは





梅雨入りしたとはいえ、晴れの日が続いて嬉しい限りでございますsun

しかし今年の梅雨は例年より多雨、とのことで・・・。



憂鬱な気分になりがちですが、頑張っていきましょーうorz





さて!大森本町の現場日記を更新いたします____pen

昨日、現場取材に行ってまいりました(´▽`)










工事は基礎配筋から進み・・・、コンクリートが打設されたようですねpaper



その後、型枠を建て込み、1階の床をつくっている所でした(^ω^)

型枠の上に敷き込んでいるのは、断熱材になります。










使用している断熱材は、カネライトフォーム。

こちらを1階の床にあたる部分に敷き込んでいますpaper



現場に搬入された断熱材で、必要な箇所に応じて現場にてカットすることも。










基礎コンクリートが打設された箇所から、鉄筋が伸びていますねeye

この鉄筋と新たな鉄筋とをからめて、壁の配筋が組まれていきます(´ー`)



基礎から建物を一体化してつくりあげていくので、

堅牢な造りの建物が出来上がっていきますflair








このあとは、スラブの配筋作業となりますhorse



以上!

今回はここまでになりますーfish



次回のブログもおたのしみにっ










- - hairsalon キ リ ト リ - - -



大田区大森本町2丁目にて、地上6階建賃貸マンションを建設中ですhorse

間取は1K・1LDK。



完成は2019年1月を予定しております(´ー`)








着工中・着工準備中物件

見学会情報

朝日建設のHP

*基礎配筋の様子



皆さま( ノ゚Д゚)こんにちは





暑いですねー・・。

梅雨を通り越してもう夏の域に入ったのかと疑いますね、こりゃ。



今年の夏が思いやられますぅぅぅぅぅぅ





それにしても良いお天気!

本日は大森本町の現場取材に行ってまいりましたーrunrun










前回のブログで、基礎エースのご紹介をいたしましたpaper



梁主筋を支える受け金物になります(^ω^)












梁主筋に巻きついているのをあばら筋といい、

位置の固定やそれぞれの主筋を補強しているのですsign03










そもそも主筋とは・・?



コンクリートの中で柱の垂直力・梁の水平力または曲げの力を負担している鉄筋のことをいいますeye



それぞれの役割を簡単に言うと。

柱は建物を垂直に支え、梁は床や屋根などの荷重を柱に伝えているのですpaper

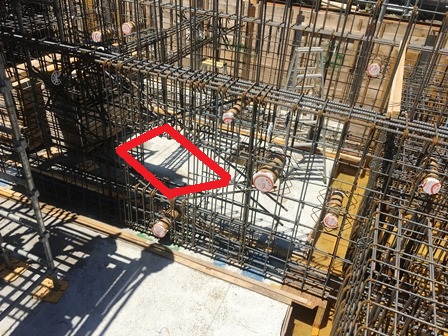

基礎配筋の際には、のようにひし形に鉄筋が組まれていますpaper

この部分を人通口といいます(・∀・)



メンテナンス時、作業する際に人が通れるようにこのようにしてあります。



IMG_6622 - コピー.JPG







さらに。

鉄筋内にはこのように筒のようなものがいくつか刺さって(?)おりますflair



これは、「ボイド管」といって。



スリーブ(給排水管が壁や床・基礎などを貫通する場合に、その開口を確保するためのさや管

抜くときに使う管になります(´ー`)










以上!

今回はここまでになりますーfish



次回のブログもおたのしみにっ







- - hairsalon キ リ ト リ - - -



大田区大森本町2丁目にて、地上6階建賃貸マンションを建設中ですhorse

間取は1K・1LDK。



完成は2019年1月を予定しております(´ー`)








着工中・着工準備中物件

見学会情報

朝日建設のHP

*基礎配筋が始まります



皆さま( ノ゚Д゚)こんにちは





暑い日が続きますねーsweat02

今年の夏は一体どうなってしまうのでしょうかね(´;ω;`)



今日も28度まで気温が上がるそうですよ。





では!大森本町の現場取材に行ってまいりましたので、

さっそく工事の様子をご紹介したいと思います____pencil












工事は捨てコン打設から進み・・・・






↓



↓





地足場が組まれましたpaper



現場において、基礎工事の際に材料の運搬や作業用通路などの目的に使用され、

地面に沿って低くかけた足場のことをいいます(´ー`)



私も、地足場から現場写真をパシャリcamera










これから、基礎配筋が始まりますpaper

赤丸で囲んだものは基礎エースと言って、鉄筋の受け金物になります(^ω^)



基礎エースの高さを均一にしていないと、

基礎の高さがバラバラになってしまうので、とても重要な物となります。



IMG_6538 - コピー.JPG







実際に配筋を行なっている職人さんをパシャリ。

鉄筋が溶接された杭頭と、基礎を一体化させていますrun



鉄筋が交差している箇所には、結束線にて硬く結び固定をしていました(・∀・)










鉄筋が山のように現場に搬入されておりましたので、

配筋作業が本格的に始まりますー(∩´∀`)∩ワーイ



次回に詳しくご紹介いたしますので、おたのしみにーfishfish
