☆基礎配筋

皆さま、こんにちはsun



昨日久しぶりにカラオケに行きました。



なんだかんだ楽しくて、カラオケkaraokeshineまた行きたいです。

ただ、選曲がもうあの頃・懐かしの

とかに、なっております(笑)







さて、現場の様子をお伝え致しますdashdashdash

現場は基礎工事へと入りますsign03






基礎の鉄筋を組んで行きますが、

そのために必要となってくるのがこの基礎足場ですッrock





捨てコンクリートの打設後に、 作業通路の確保!


足場設計図をもとに、鳶職人さんが足場を組みます!
この足場が組まれ配筋作業は始まりますshine









こちらは鉄筋材の搬入。






搬入した鉄筋を、、、







組んでいきますup






鉄筋を組む?

鉄筋同士が交差した所や重なった所を、

結束線という細い針金で結ぶことをひたすら繰り返しますsign01







































それでは今回はここまでですslate

次回の更新をお楽しみにーpaper







見学会情報はこちら

朝日建設のHPに戻る







☆杭頭処理

皆さま、こんにちはhappy01



今日は寒いですねsad

明日は関東でも雪snowが降る予報です。

お時間に余裕を持ってお出かけ下さい。









さて、現場の様子をお伝え致しますup






前回は、根伐り工事(第二次掘削)をして

床付けした所までお伝え致しました^^







写真、下の方も行っていきますよーーーrock













掘った底をしっかりと固めて、平に均しますsign01











平になったところで、

この根伐り底の上に砕石(大きい砂利のようなもの)を敷きます。






この上からさらに転圧をかけ、床付けの完了です good













転圧で踏み固めた底に、

厚さ50mmのコンクリートを打設していきますsign03






これを捨てコンクリートと言います。





?捨てコンクリート?役割は2つscissors



 ■水平面の基準を設ける。


 ■実物大の設計図!
  土のままでは、建物の通り芯や基礎等の位置を決める墨を出すことも適わず、

  鉄筋を組んだり、型枠を建てたりの作業も出来ません。





その為、作業をしやすくする為に打つコンクリートが捨てコンです。













続きましてこちら、

杭頭の補強筋を溶接していますthunder



IMG_0156 - コピー.JPG



鋼管杭外周に補強鉄筋を溶接し、杭頭部と基礎とを一体化させます。





右にあるのは、パイプキャップと言って

分かりやすく言いますと杭の蓋です。



杭頭処理完了後に、基礎コンクリート打設の際に

杭中にコンクリートが入るのを防止するため取り付けますflair











それでは今回はここまでですslate

次回の更新をお楽しみにーpaper





apple見学会情報はこちら



apple朝日建設のHPに戻る







☆根伐り工事(第二次掘削)



皆さま、こんにちはhappy01



さっそく現場の様子をお伝え致しますdashdashdash





こちら以前ご紹介した、着工前の敷地状況sign01

坂で高低差がありますup






北側県道からみると、南へ下っておりますdown

まずは、作業がしやすい高さまで掘り進め、平にしますrock

その第一次掘削の様子は、こちらをぽちッ⇒searchshine







続いて、杭工事ですsign03



?杭工事?


杭は基礎の一種で、建物の重さを原因とした地盤沈下を防ぐ為に打ち込むものです。

土の中に入ってしまうと見えなくなりますが、最も大事な部分ですgood



建物が重くなるほど、

土が軟らかいほど、杭が必要となる・・・・ワケですッ!






基礎杭には既製杭と現場杭の2種類があり、

当物件は既製杭の鋼管杭ですッ!







杭先端に螺旋状の掘削刃が付いており、杭打機で回転圧入により打設していきますッrock

支持層となる、強固な地盤まで挿入thunder






杭工事が終わると・・・









根伐り工事(第二次掘削)ですrunrunrun
















掘削と同時に、事前に埋め込んだH鋼が出てきます。








そのH鋼とH鋼の間に矢板を挟んで、

掘削の側面を保護し、周囲地盤の土砂崩れを防ぎますsign03
















建築基準法でいう地盤面。



これは単純で、水平な場合は地面の高さを言います。







しかし、傾斜が付いている敷地の場合は、建物の接する周囲の高さの平均を言います。
これを、平均地盤面と言いますflair

建築基準法では、天井の高さの3分の1以上が平均地盤面の下にある部屋などを
地下として扱います。














掘削した土はダンプで場外へ搬出されますdash















どーーんどん掘っていきますrock








設計図で決められた所定の深さ(支持層)まで掘削が終わると、

底をしっかりと固めて、平坦にします。



これを、床付けといいますflair






打ち込んだ鋼管杭も出てきましたね!

杭は11.0m・55本打ち込みましたぁflair








それでは今回はここまでですslate

次回の更新をお楽しみにーーーshine

apple見学会情報はこちら

apple朝日建設のHPに戻る





☆最寄駅から現場まで

皆さま、こんにちはhappy01



X’masも終わり、一気にお正月ムードですねsign01

1年本当にあっという間です。。。







今回は最寄駅の大口駅から現場までの道のりを、ご紹介sign03

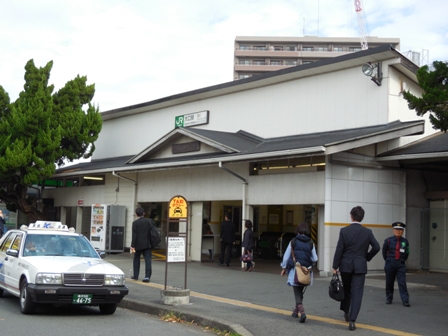

最寄駅はJR横浜線大口駅traindash

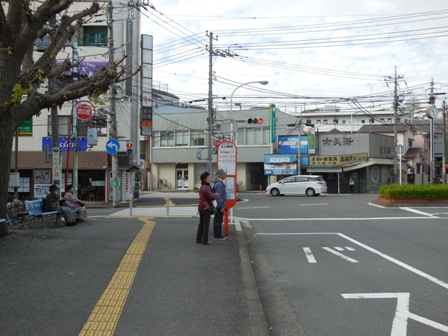

こちら、西口です。



西口はロータリーがあり、横浜市営バスが発着していますbus









西口を出て、左手に進み県道111号線を進みますrun

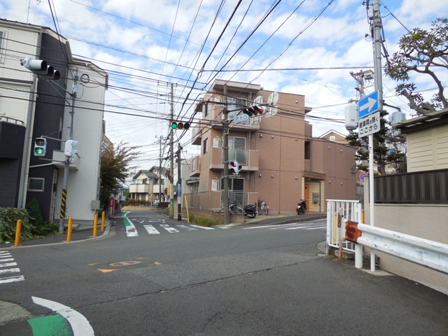

大口通の交差点へ出るので・・・






右へ曲がりますup

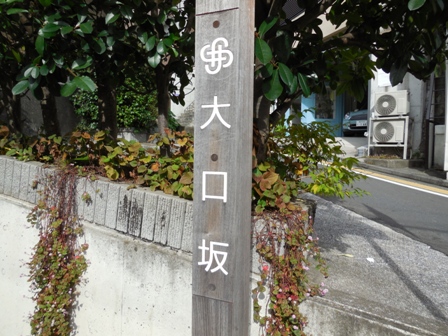

1つ目の信号の所に、大口坂という北西に上る坂があります。






この坂・・・・

かなりの急坂ですsweat01







この坂は上らず(笑)、さらに進みますrun

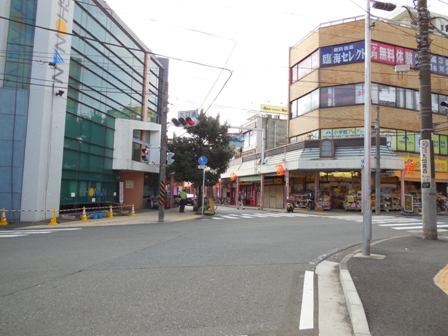

すると大通りの十字路へ出ます。

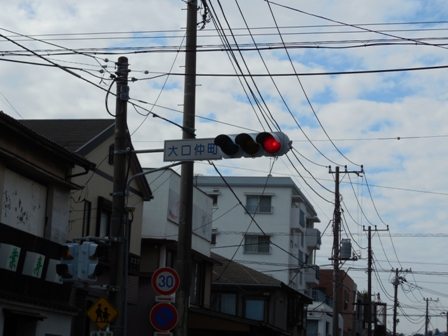

大口仲通という交差点ですflair






これもさらに進みますーrun

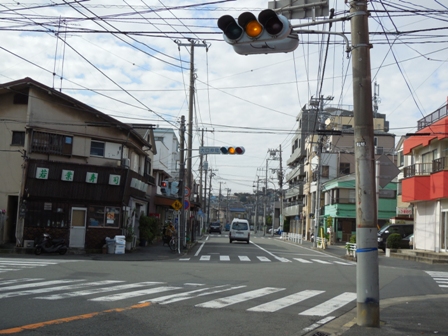

250mほど進むと、西大口の交差点へ出ますsign03

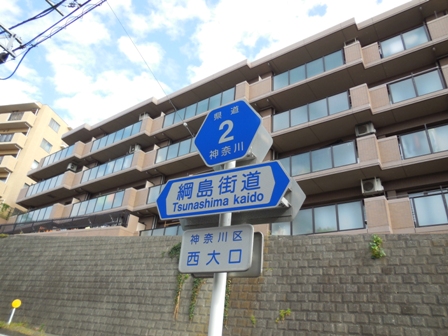

右へ曲がり、綱島街道を進みますよッsign03

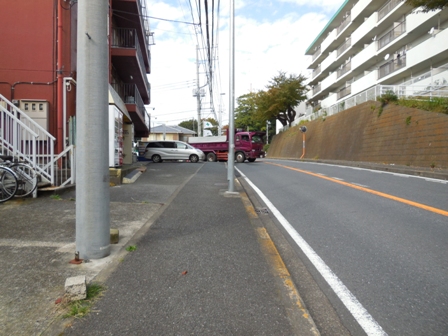

180mほど歩くと・・・・










ありましたッeyeshine






現場に到着ですhappy01shine



結構あるように見えますが、徒歩12分程ですよ!







次回は、また工事の進捗をお伝え致しますねnotes



apple見学会情報はこちら

apple朝日建設のHPに戻る





☆西大口 実績

皆さま、こんにちはhappy01





今回は、当物件近辺の過去の実績をご紹介致しますよーsearchshine



神奈川県横浜市神奈川区西大口

西大口には、結構沢山実績が実はありますflair

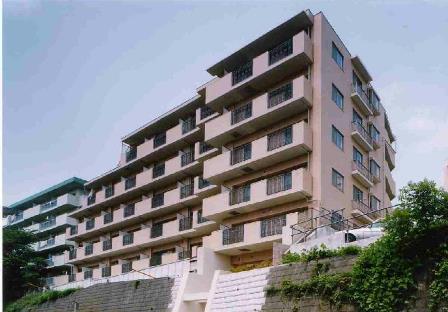

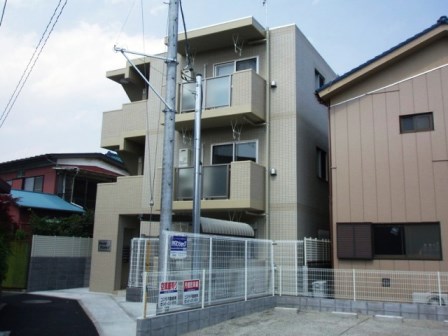

tulipテラスハウス西大口 2003年5月竣工






地下2階・地上5階で31戸!









tulipガーデンヒルズ西大口 2005年10月竣工






2005年と聞くと、かなり前に感じますが・・・

私はもう入社していました。。。年月が経つのは早いですねgawk











tulipブエナヴィスタI・II 2007年3月竣工











こちらのIIは301号室が12月26日で空き予定です。

入居をご希望される方はコチラまsign03









tulipアグライア白楽 2008年2月竣工






この頃から現場日記も始まっていますね。







こうしてみますと、2008年以来6年ぶりの西大口です(笑)

どんな建物になるのか、楽しみですねnotes



それではまた、次回の更新をお楽しみにーpaper





apple見学会情報はこちら

apple朝日建設のHPに戻る
