皆さまこんにちは(゜ロ゜)





今日で７月も終わりですねー‥。

毎日毎日暑い日が続きますが、体調を崩されていませんか？？



夏バテならぬ夏風邪・・・これほど厄介なものはありません

やはり健康第一です、これに限る。笑



・

・

・



ではでは(￣^￣)ゞ

大田区西糀谷の現場日記を更新したいと思います



今日はコンクリート打設前の様子をご紹介しようかなと。







前回のブログでは、

スタットボード（断熱型枠材）の建て込みをお伝えしました！







このスタットボードは、

もちろん天井・床（スラブ）部分にも敷き込みが行われます

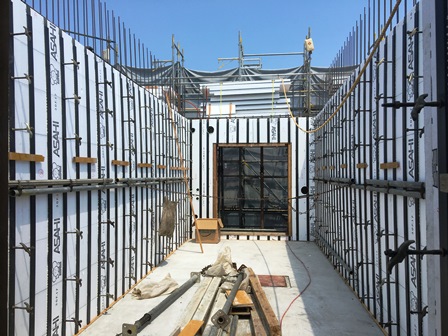

↑写真のように、

各戸ごとスタットボードで覆われているんです(^ω^)



まるで魔法瓶のような、理想の快適空間が生まれます。









そして、コンクリート打設するにあたり、型枠の補強が必要になります



圧力は相当なもので、きちんと補強をしていないと

型枠が崩壊してしまう危険がございますorz









細ーーい棒がいくつも立っています。

これはサポートといって、型枠支保工なんです(´∀｀)







１本で１トンの重さに耐えられる力持ちなのですが、

写真のようにたっくさん立っているので、

これを見るだけでも、コンクリート圧力・そして補強の大切さが分かりますよね





では、次回。

コンクリート打設の様子をご紹介致しますので、お楽しみに( ´∀`)人(´∀` )







- - ｷﾘﾄﾘ - - -



京急空港線「糀谷」駅から徒歩約１０分

ＲＣ造新築賃貸マンションを建設中でございます(・∀・)



間取は１Ｋ・１ＬＤＫ。

完成は１２月を予定しております









見学会情報はこちら

朝日建設のＨＰ

皆さまこんにちはo(^▽^)o





７/２０本日はハンバーガーの日だそうです。

ジャンク！ジャンク！ジャンク！大好物です。笑



あー食べた・・い・・





では！気を取り直して、現場日記の更新を致します＿＿＿



西糀谷の現場は、現在着工中の本羽田の現場と近いんですよー（´∀｀）

ぜひ、こちらのブログも見てみてください

⇒本羽田の現場日記を見る

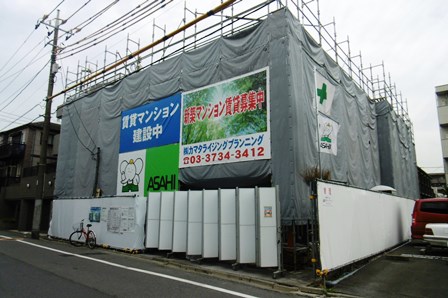

西糀谷の現場は、現在３階躯体工事中ですー(´∀｀)

背が高くなりましたよね当現場は、５階建です！









３階の躯体工事。

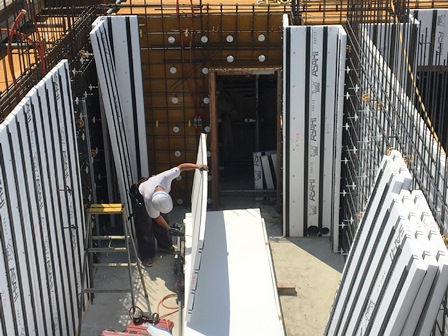

スタットボードの建て込みが行われていましたー



厚さ５０ｍｍの断熱材＋型枠材になります(^ω^)









型枠（コンパネ）に壁配筋をした後、こちらのスタットボードを建て込みます。

配筋を挟む形ですよね

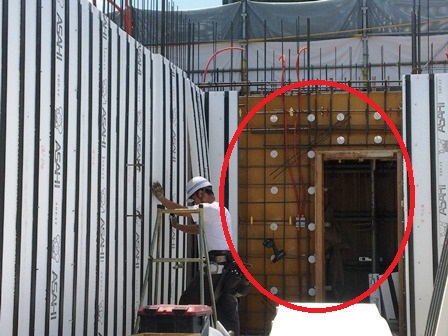

↓職人さんはスタットボードを為の穴をあけていますε=ε=ε=┌( ;ﾟдﾟ)┘







赤丸で囲んだ白い物。

これはスタットボードの受け皿のような役割を果たします



ここにぽすっと、はめ込んでいきます( ﾟдﾟ )







今度はスタットボードから飛び出ているもの。

なんだ、なんだ、なんだ、、、







拡大してみましょう、コレです。フォームタイといいます

型枠を押さえる役割を果たします。









といっても、フォームタイだけでは力を発揮できないので、

その他に、Ｐコン・セパレーター・そして単管パイプも併用で使用します(・Д・)



セパレーター

両側にネジが切ってあります。

型枠の幅に合うようにさまざまな種類があるのが特徴。↓







Ｐコン

プラスチックカバーの中が、セパレーターが入るネジになっています。

画像、赤線の幅がコンクリートパネルの厚みに相当します。

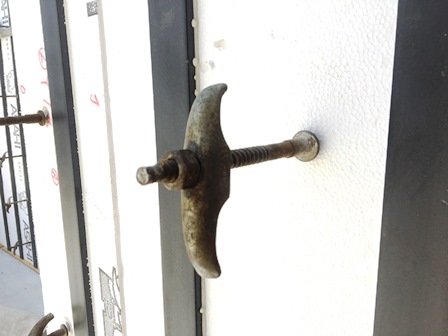

フォームタイ

Ｐコンにねじ込む用のネジが付いています。（ダジャレではありません）

鳥が翼を広げたような形状になっています。

この箇所に単管パイプを通し、専用の金具で締め付けます。

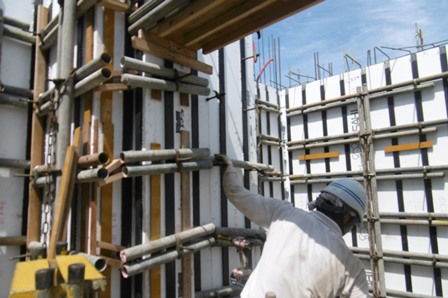

フォームタイの翼（？）部分に単管を通している図がこちら。

これを金具で締め上げ、固定をしています(゜∀。)







以上！

今回はここまでになりますー次回もよろしくどうぞ。









- - ｷﾘﾄﾘ - - -



京急空港線「糀谷」駅から徒歩約１０分

ＲＣ造新築賃貸マンションを建設中でございます(・∀・)



間取は１Ｋ・１ＬＤＫ。

完成は１２月を予定しております









見学会情報はこちら

朝日建設のＨＰ

皆さまこんにちは|дﾟ)





今日は梨の日だそうです

みずみずしい梨！夏は食べたくなりますよねー(^ω^)



はぁ、、、これから暑い夏がやってきますよ。

心して臨まないといけません(笑)



・

・

・



大田区西糀谷の現場に行ってきましたー

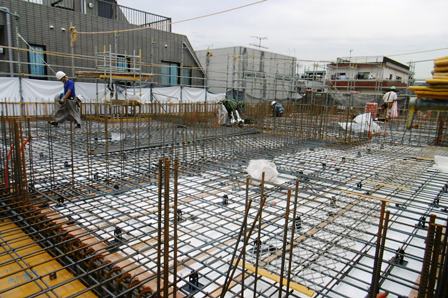

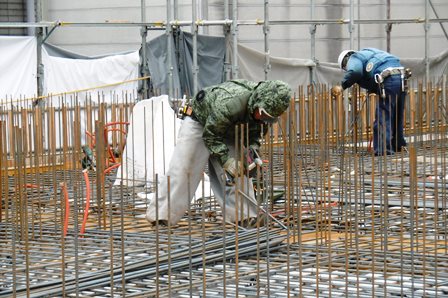

３階スラブの配筋を行なっていました

床構造をつくり、面に垂直な荷重を支える板のことをスラブといいます。



下階がある場合は上階と下階の間がスラブになりますよ(・∀・)

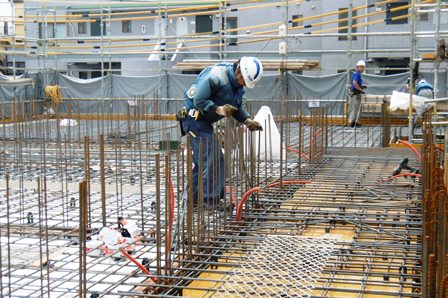

鉄筋を曲げている職人さんがいました！

現場にて鉄筋を加工する場合もありますよー



ちなみに、鉄筋が現場に搬入されるまで。

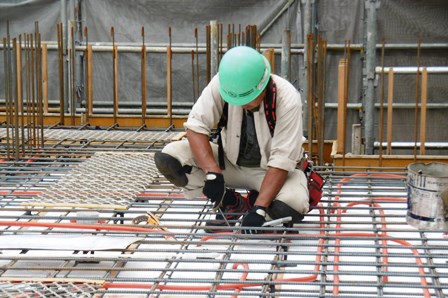

配筋の下にＣＤ管を通す職人さんもオレンジ色の管です。

ＣＤ管の中には、電気の配線を通します。



このままコンクリートを打設するので、管は埋没されます(・Д・)









スラブの配筋は、タテヨコ２段で組まれています。

鉄筋同士が交差している箇所は、結束線で結び固定をしています

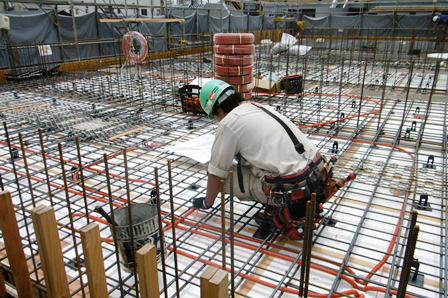

電動の工具を使う職人さん、手作業で行う職人さん、それぞれいらっしゃいました( ´∀`)人(´∀` )

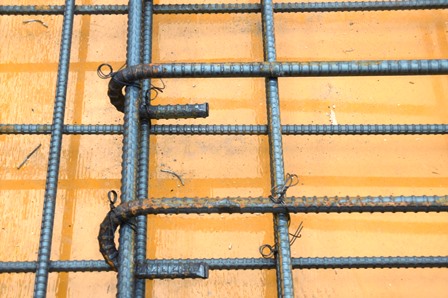

結び目はこんな感じになっています。









配筋完了後は、

図面通りに配筋されているかの検査を行ない、コンクリート打設になります



次回にその様子はお伝えできたらと(^-^)



・

・

・

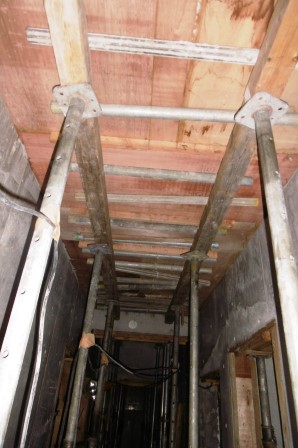

ちなみに２階の様子。

コンクリート打設前は、型枠が崩壊しないように型枠支保工で支えています



サポート式の支保工は、高さに応じて２本まで継いで使用することが出来ます(´∀｀)



直角２方向に水平つなぎを高さ２ｍごとに取り付ける事により、

許容荷重を２トンとすることが可能なんです













以上！

今回はここまでになりますー次回もよろしくどうぞ。
