無事上棟!

皆さま、こんにちはhappy01



今日は雨ですrain

雨の日はコンクリートが打てないんですよねぇー。

でも昨日は、晴れsign03コンクリ日和sign03

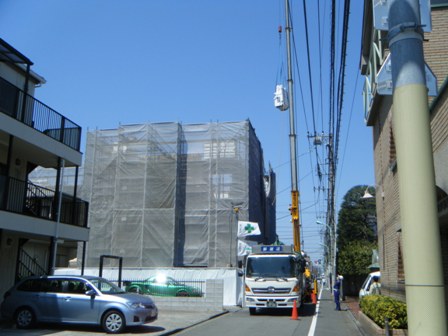

そうです。昨日当物件は、「上棟」を迎えましたpaper

取材に行ってきましたので、その様子をーーーーーーーーdash






生コン車到着ーーーーーー。

ポンプ車に圧送され、打設していきますっrock






コンクリート打ってる所、早く見たい!!!と思って、階段を上がりましたよ。

「サポート」がびっしりでしたflair

コンクリートの圧力に負けないように、補強をしています。




でもこの階段で上まで行けなかったのです・・・coldsweats02

そうです。この外階段で行ったんです。恐怖・・・




でも、ここまで来たからにはsign01と思って、登りましたよ。

本当に恐怖・・・。ちなみに下を見るとこんな感じでした。

思い出しただけで、もうアカンdanger






やっと上までたどり着いきましたよsign01本当に怖かったんです。

でも写真camerashine 打設真っ最中sign03




コンクリートが鉄筋、スタイロフォームを飲み込んでいきますdash

手前に写っているのは、現場監督の田端主任notes






コンクリート打設は、丸一日かかるそうなんですsweat01

打設が終わったら、トンボできれいに均していきますshineshine





----



室内の様子を。若干モヤーっとしていますがsweat02

スタットボードが敷き詰められていますね。サッシ枠も取り付けられています。

これから内装工事も始まりますょup








躯体処理を終え、タイルが貼られるのも間近ですかね・・・sign02






っと、工事の様子は以上になりますnotes

お付き合いありがとうございました。



行きは気づかなかったのですが(笑)

帰り道に見つけましたsign03


去年の12月に竣工した、事務所ビル。

現場日記はこちらからご覧いただけますよーーーー→【現場日記を見る





ではでは、次回もお楽しみにnotes







朝日建設のHPに戻る







スタットボード建て込み

皆さまこんにちはsign01



春はどうしてこうも眠くなるのでしょうかねぇdown

毎日お昼を食べた後、辛くて辛くて仕方ありませんwobblywobbly



ではでは。。。頑張って現場日記を更新しますっflair







前回はというと、スラブ配筋&スラブコンクリート打設の様子をご紹介sign03

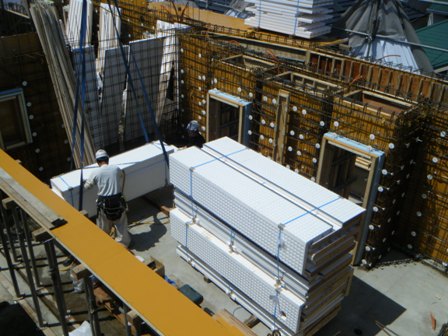

今回は、「スタットボード」のお話。搬入してますーーーdash






??? スタットボード ???

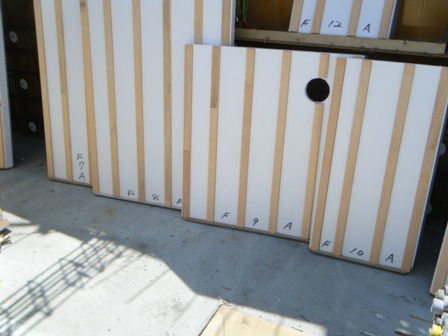

スタットボードは、ポリスチレンフォームに

特殊プラスティック補強材を組みこんだ型枠兼用の複合断熱材ですsign01

内部の型枠(コンパネ)が不要なため、環境に優しくまた短工期を実現up






このスタットボードを、戸境いやスラブに使用しますsign01








コンクリートで型枠が破壊しないように、単管パイプでしっかりと補強していますpaper

コンクリート打設時にかかる圧力というのは、相当なものなのですbomb










今回はここまでになりますhappy01

次回もお楽しみにーgood







朝日建設のHPに戻る





躯体工事 -続-

皆さまこんにちはsun



今日は良いお天気ですねーgood

日が当たる場所はポカポカしていますnotes

春はすぐそこまで!!!って感じですかねdash 春服を買わねばsign01







ではでは、現場日記を更新致します。pen



前回は、耐圧版の打設&型枠建て込みまでをお伝えしましたdash

その様子はこちらから-----→「 search 」



今回はその続きsign01

コンクリートパネルの上に、スタットボードを敷きこんでいきます。



【前回:コンクリートパネル】










【今回:スタットボード】




スタットボードってなんだっけ???

の方は、こちらから----→「 search 」





敷き込みが完了しましたら、今度はスラブ配筋を行っていきますrun

スラブ=床    です!

スラブ配筋は、縦横の網目(グリッド)を2段に組んでいきます。↓




↑画像、等間隔になにか置いてありますな・・・eye



一応拡大してみます。

が、あんまり変わらなくてすみませんsweat01

DSCF3366 - コピー.JPG



これは、スペーサーといいます。



pen..スペーサー..pen

鉄筋のかぶり厚さ(コンクリート表面から鉄筋表面までの距離)を確保する為の道具ですflair

生コンを打設する際、重さで鉄筋が動いてかぶり厚さが小さくなるのを防ぐ為、一定間隔に置きます。





コンクリートが中性化したり、ひび割れなどから水分が入り込むと錆びてしまいますwobbly

設計通りの強度を得られないため、十分なかぶり厚さを確保することが大切になってきます!









こちらは、鉄筋同士を結束していますsign03

職人さんが手に持っているものは、もちろん結束機なのですが・・・。↓








リバータイアという結束機を使っていましたnotes

電動の結束機なのです!




「ハッカー」という工具で手作業での結束よりも、断然!

電動の結束機、リバータイアで行うと、、、

作業が速いのはもちろんのこと、体への負担も減るそうですflair







電気配線が通されましたsign03

画像、オレンジ色のチューブがまさにそうです。




これは、CD管といいます。

耐燃性のない合成樹脂管です。管の色をオレンジ色に着色してPF管と区別していますsign01







配筋が終わったら、コンクリートの打設。

画像は打設が完了し、土間屋さんが綺麗に均した後ですshine




コンクリートが固まったら、墨出し屋さんが一番最初に足を踏み入れ、「墨出し」を行いますdash

スラブが材料だらけで、足の踏み場がなくなってしまう前にsweat01sweat01











以上!今回はここまでになりますnotes

次回もお楽しみにぃーgood









朝日建設のHPに戻る







1階躯体工事

皆さまこんにちはrun



2日続いての雨模様でございますrainrain

日曜日なので、お休みの方も多いと思います。

こんな日はお家でダラダラーっと過ごすのが一番ですねhappy01





ではでは!現場状況をkaraoke工事の様子はというと・・・。

前回、基礎配筋と型枠の建て込みの様子をお伝えしましたsign01

その後、「耐圧版」の打設が行われましたょー。






建物から土へ、当然!建物の重さがかかります。

逆に土から建物へは、重さに反発する力・建物を支えようとする力がかかりますrock



重さと支える力それぞれがつり合って、

建物が地面にめりこまずにするために耐圧版を打設するのですdashdash





打設が完了!

土間屋さんがきれいに均しましたshineshine










打設後のコンクリート上に、「墨出しpen

墨出しは、現場での物差しになります。とっても重要sign03

出した墨を元に、外部の型枠を建て込んでいきまーすpaper






この黄色い板が、外部の型枠ですsign01コンクリートパネル」といいます。

型枠の建て込みと同時に、壁の配筋も組んでいきますnotes






鉄筋径が16mmより細い鉄筋は、

鉄筋を重ねて結束する重ね継ぎ手で鉄筋同士をつないでいきます。



DSCF3330 - コピー.JPG



開口部の型枠も建て込み中ですsign01

そのすぐ上!鉄筋がナナメdashdash






ナナメの意味は、補強の鉄筋ですpaper

↑の画像のような窓の開口やドア、スリーブがある際は、

このように縦横45度に鉄筋を入れ、4辺には平行に縦横に鉄筋を入れて補強をしますflair







コンクリートパネルは外部の型枠でしたが、内部は???

そこで登場するのが、「スタットボード」ですsign03

画像、白いもので囲んでいるのが、スタットボードですよ。↓内側に建て込みます。






スタットボードは、内部の型枠として使用するのはもちろんのこと!

断熱材」でもあるのですhappy01

そのため、内部の型枠(コンパネ)が必要ないので、環境に優しい&短工期で工事の効率UPup





天井にもコンクリートパネル、そしてスタットボードの建て込みをしていきますnote

↓画像は、コンクリートパネルの段階。1階の天井・2階の床になりますよーsign01








1階の部分に、なにやら柱のようなものが・・・。↓

これは「サポート」といって、コンクリートを打設した時に型枠が破壊しないように

支えるためのものです。1本でおよそ1トンの重さに耐えられる力持ちなのですょっgoodshine














以上!

今回はここまでになりますnotes

次回もお楽しみにーscissors









3月の見学会情報はこちら・・→note



朝日建設のHPに戻る・・→pc







過去の竣工物件紹介

皆さまこんにちはhappy01



先日降った雪、未だに溶けませんねぇー。

道路にはたくさんの雪が残っていますよねsweat02

まだまだ寒い日は続きそうですsign04dash





さてさて。

当現場は町田市原町田。最寄り駅は「町田駅」ですsign01

小田急線・JR横浜線との接続駅となっていて大変便利trainshine

そういえば、横浜線の新型車両がつい最近デビューしましたねup

私は2回ほど新型に乗らせていただきました。






っと。話が大分それましたが、そうです。

タイトルにあるように、町田市での竣工物件を紹介いたしますnote

最近ですと、、、

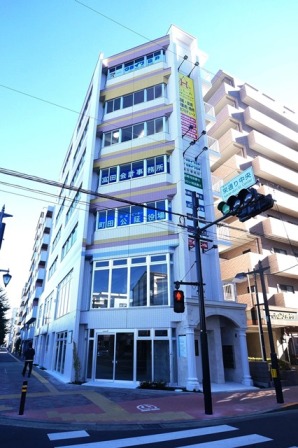

まず当現場に一番近い物件はコチラ。CLA司法関連・公証センタービルbuilding


事務所ビル。

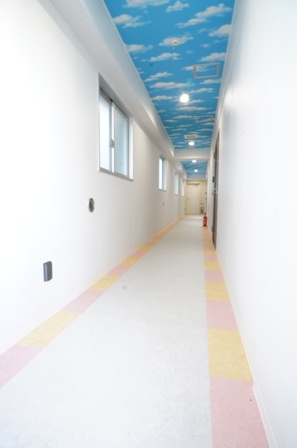

廊下の天井のクロスは空ですーsuncloud

また、各階によって内装が少し違うようです。詳しく見る→book


2013年12月に竣工を迎えましたshine

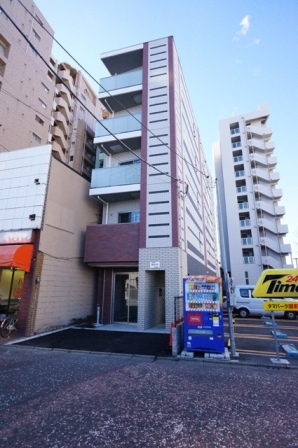

続いて、原町田2丁目にあります物件。SOA-VE(ソアーべ)house


1階が店舗の賃貸マンション。

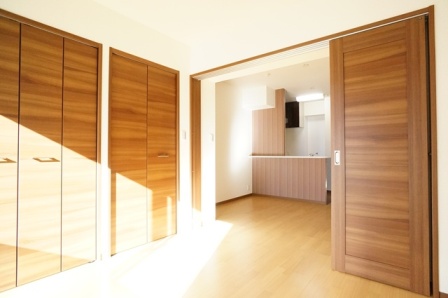

日当たり良好ですよsun間取りは2LDKになります。!詳しく見る→book


2013年12月に竣工を迎えましたshine











その他に。

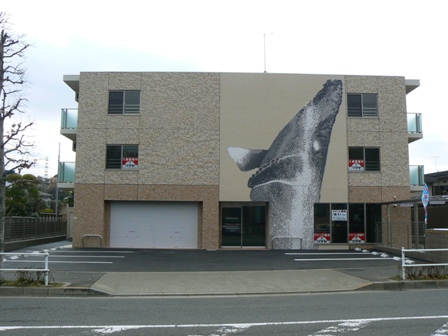

柿ノ木ブライト」 2002年3月竣工。

4階建て、1K×38戸 共同住宅

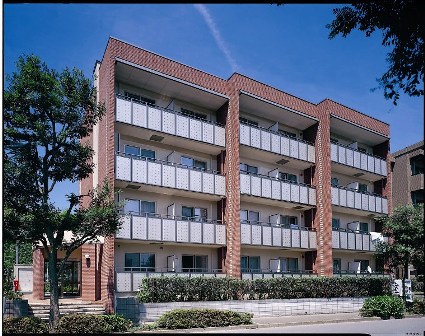

コピー ? 渋谷ビル.jpg









リヴェールHERO」 2003年2月竣工。

3階建、1K×21戸 共同住宅

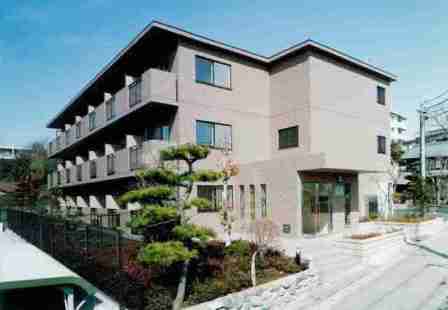

MTH玉川学園」 2011年2月竣工。

3階建、1LDK・1LDK+S 計8戸 店舗。 店舗付き共同住宅












最後に、現在着工準備中の物件を2件紹介させてくださいっhappy01



one(仮称)南町田マンション新築工事

5階建、2LDK×20戸 共同住宅

南町田マンション1 石田.jpg





two(仮称)広袴町マンション?新築工事

3階建、2LDK×9戸 共同住宅








以上sign01

紹介したほかにも町田市での竣工物件数は多数ありますhappy01

気になった方はこぜひこちらからup up町田市の実績







ではでは。

今回はこれにてrundashdash







3月の見学会日程が決まりましたsign03
