上棟致しました





8月5日(日)

当物件の構造見学会を開催致しますッsign03






同時開催は相模原市の(仮称)横山3丁目A・B棟です。

ribbon 詳細はコチラから! 皆様のご来場、お待ちしております(*^▽^*)









さてッ、それでは現場の様子ですslateslateslate

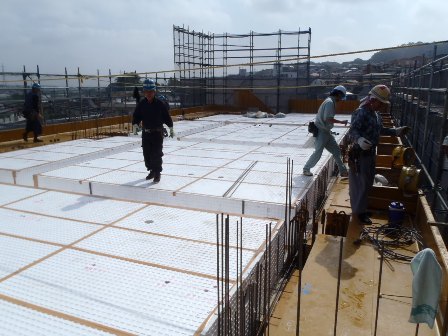

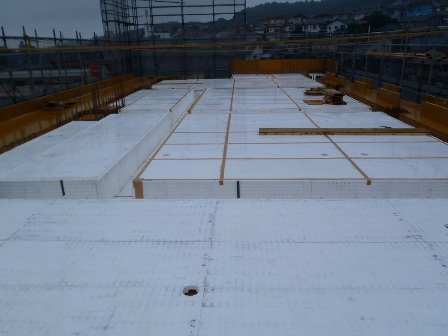

こちらは最上階スラブ、

スタットボードの敷き込みですッ☆






スタットボードはもう何度も登場しているので、

皆様お分かりになりますよねッ???







・・・・・



wobbly な、方はコチラをクリック⇒ スタットボードとは???














続きましてこちら、

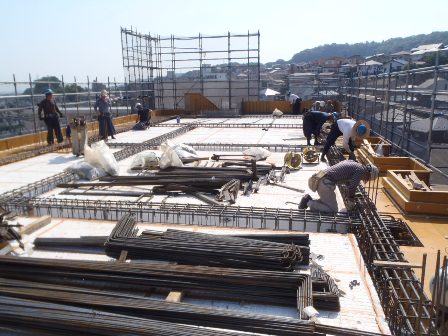

スラブの上で鉄筋が組まれております。

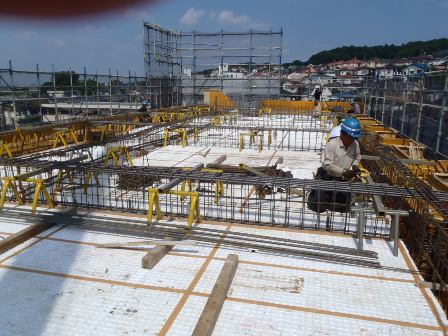

梁型枠内では狭く、鉄筋が組めないためこのように型枠の上で組んでいきますrockdash





□ 主筋配筋:上筋、下筋配筋
    ↓
□ あばら筋配筋
    ↓
□ スリーブ入れ
    ↓
□ 鉄筋結束固定





以上の工程完了後、

配筋作業で使用した架台を抜いて、少しずつ梁筋を下していきますsign01

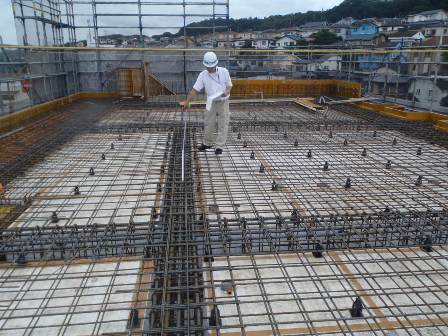

こちらは配筋検査の様子ですsearchshine






配筋検査とは???

コンクリートを打ち込む前に鉄筋の配置と、寸法・数量・種別を示した「配筋図」に基づき、

正しく鉄筋が配置されているかを設計監理者によって調べるのが配筋検査ですflair







鉄筋の間隔は?かぶり厚はきちんととれている?





などなど、強度や耐久性にかかわる重要な検査の一つですpaper







主に、下記の検査項目がありますッ!



□ 鉄筋のサイズ・本数・ピッチ(間隔)

□ 鉄筋相互の空き

□ かぶり厚さの確保

□ 鉄筋の定着・重ね継ぎ手の寸法

□ スペーサーの配置



などなど・・・・

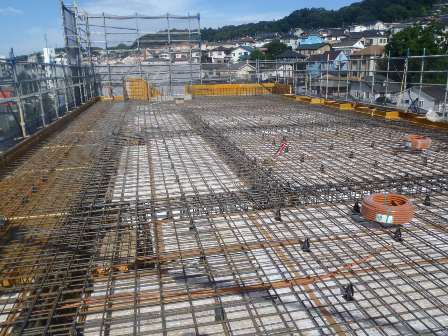

配筋検査が無事に終わると、

コンクリの打設となりますッ( ´∀`)σ

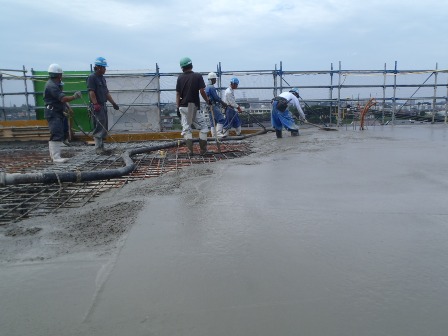

□ 4階立ち上がり最上階スラブコンクリ打設






ある程度固まった所で・・・

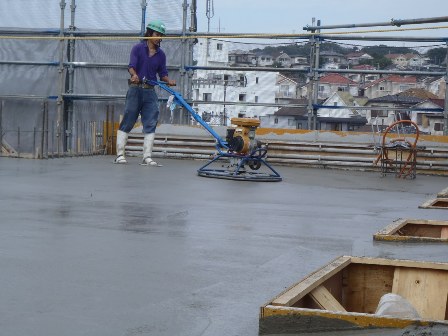

こちら、トロウェル(プロペラ)で押さえます。






これは、機械に鏝が付いていて、回転させながらコンクリートを平滑にします。

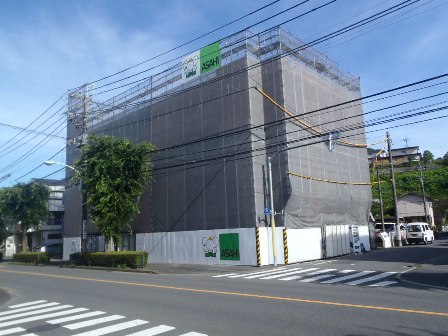

その後、ペントハウスのコンクリートを打設し、

無事に上棟となります(*^▽^*)



ペントハウスが何かはまた次回お伝え致しますねnotes

それでは次回の更新をお楽しみにッhappy01









躯体工事が進んでおります



皆様こんにちはッ!



最初はバカにしていたMOCO’Sキッチンに

ナンダカンダとハマッてしまっている私です(´ー`)











さてッ!現場の様子ですslateslateslate






ぐーん!と、高くなりました(*^▽^*)

4階まできましたよッsign01







工事は、型枠の建て込みが行われております(*^▽^*)











型枠は文字通り、コンクリートを一定の形状に固めて成型する為の型ですflair

建物の精度を決める上で、最も重要なものが型枠なのですッ!









その丈夫な型はコンクリートパネル、通称コンパネと呼ばれる型枠用合板です。














外側の型枠が決まると、壁配筋を行っていきますが

こぉーんなに沢山の鉄筋・・・組んでいくんですよッ!(ほんの一部。)












こちらは2階ッ!

サポートの解体が行われておりました。






このサポートが、また4階に使用されます( ´∀`)σ









さてさて、8月5日はいよいよ構造見学会の開催となりますッshine






むむむ????





開催の「開」だけなんか違う件(笑)






私が「開」のパウチを失敗しまして、

横着して在庫の「開」を使用しました(´ー`)



いいかなッ!と、思いましたが、よくないですねcoldsweats01
