☆捨てコンクリートを打設しました☆

皆様!

こんにちはhappy01

10月も半ばを過ぎ、秋を感じるこの頃です!



でわ、現場の状況をお伝えしたいと思います。

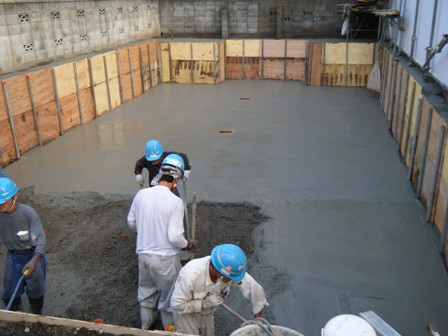

捨てコンクリートの説状況ですsign03



捨てコン← とは???


コンクリートの基礎や土間を作る際、その下に前処理として打つコンクリートの事です。paper

厚さは5から15cm程度で、。基礎の底面を滑らかにしたり、

基礎の中心や型枠の目印にしたりする為の物になっております。

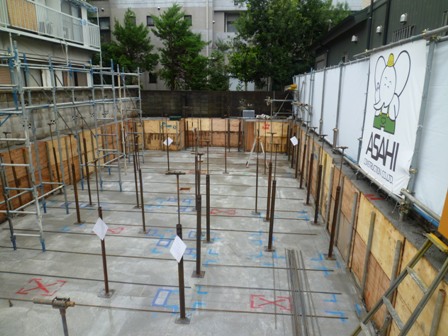

墨出し作業も完了し、続いては基礎配筋の準備です!



墨出しは、捨てコンクリートに直接書き込まれます。

や、はスプレーを使って書かれておりますが、よく見ると、、

墨で細い線が記されております。



墨を使用している事もあり、墨出し←と呼ばれているそうです。

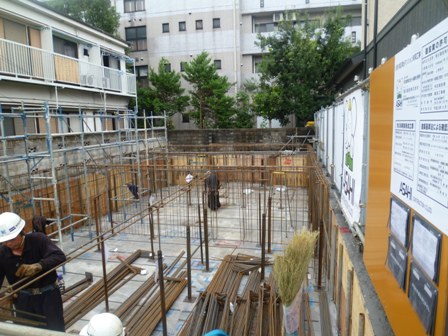

基礎配筋始開始!!



基礎エースの上に梁主筋を組み、その周囲にあばら筋(スターラップ筋)を

巻きつけて行きます*:.。(´∀`)。.:*




鉄筋屋さんの出番でございます。

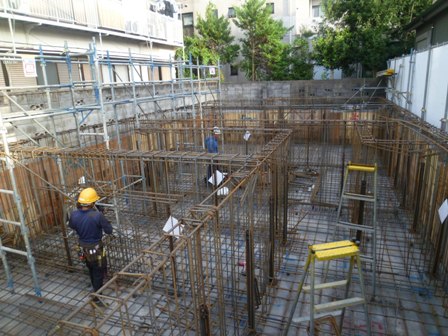

作業が進みましたよ!!camera



配筋作業を終えると、型枠が建て込まれます。

その位置は、墨出しにて記されているんです!!

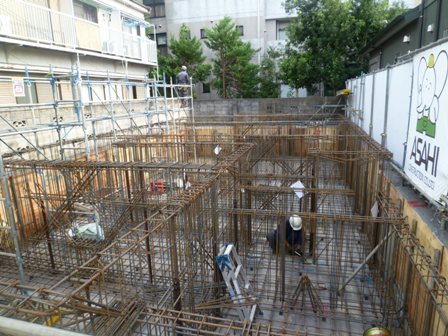

一部ひし形に配筋されている所があります!



こちらは、メンテナンスで人が出入りできるように作ります。

人通孔(じんつうこう)


そのために、補強として鉄筋をひし形に組んで強度を高めます。












本日は

これまで!!



次回の更新もお楽しみにhappy01



☆11月見学会情報☆



11月は、4物件にて見学会を開催致しますdash

皆様のご来場をお待ちしております!

詳細はこちらから → http://www.asahi21.co.jp/event/index2.html



☆山留め工事を行いました☆



皆様!

こんにちはhappy01

前回、ご紹介した根伐り工事に続きまして→ 今回は、山留め工事の様子をご紹介致しますsign03





こちら、山留め作業中の様子です!



山留め とは・・・?

掘削の際に、地盤が崩れないよう矢板ベニヤなどで土を押さえる事を言います。flairflair














ユンボで、掘削しながらの作業となりますので、、



土は、ダンプカーに乗せて ≈サヨナラ ≈ しますpaper



前面道路が狭かったり、、、住宅密集地では、作業も大変ですsweat01



近隣の皆様には、ご迷惑をお掛けしますが、ご理解とご協力の程、宜しくお願い致します。


















ちなみに、こちらが 根伐り底 ですsign03





設計者が計測しております!



GL-1750と記載されておりますupdown

深さの事ですよっ!!
















山留め作業も進み、奥側では 床付け 作業が始まりました!



床付け (とこづけ)とは・・・?

土工さんのお仕事で、根伐り(ねぎりこうじ)にて掘削した地盤底をしっかりと
固め平らにする作業の事です。


割栗石(わりぐりいし)と呼ばれる大きめの石を敷き、その上に砂利をかけ、

石と石との隙間を埋め、その後ランマーで叩いて固めて行きますdashdashその後、ランマーと呼ばれる機械で叩いて固め、
     捨てコンクリートを打つ準備をします 欄間ーその後、ランマーと呼ばれる機械で叩いて固め、
     捨てコンクリートを打つ準備をします その後、ランマーと呼ばれる機械で叩いて固め、
     捨てコンクリートを打つ準備をします


















反対側から、、パシャリcamera





現場入り口側は、残りの土を掘削後、転圧(床付け)作業が行われます!



床付けが終わると→ 続いて、、捨てコンクリートの打設となります good
















本日は、これまで!



次回の更新もお楽しみにscissors
