☆進捗状況をお伝え致します☆



皆様!

こんにちはhappy02



今回は、杭工事後の進捗状況をご紹介致します。

山留め(矢板入れ)、根伐り、捨てコンクリートの内容です!





杭はちなみに、16本打ち込んだとの事です!



左右にH鋼が顔を出している付近に、ぼっこり穴が開いている様に見える所に

杭が打ち込まれております。












続いて。。。

山留め用のH鋼にそって掘削の開始です!



こちらが、H鋼矢板工法と呼ばれております。

H鋼とH鋼の間に矢板と呼ばれる木材をはめ込んで土壁の崩壊を防ぎますsign03





















掘削をしながら、土壁の崩落防止(山留め)を行って行きます dash












じゃん!





なんと。。こちら。。

捨てコンクリートの打設完了後の様子です!





敷地の形状のよっては、2回に分けて打ったりもします scissors



そもそも・・・



捨てコンクリートとは?

前処理として打つ厚さ5?15cmの敷きならしのコンクリートの事で、

基礎の底面を平らにして、基礎の中心や型枠の位置などの墨出しをするための

コンクリートになりますflair














さらに、、掘り掘り。。。



こちらの現場は、縦長の敷地形状で前面道路は交通量の激しい所です。

資材の搬入もままならないので、まず敷地奥側の作業を終わらせ、

その後資材を置き、手前へと効率良く作業を行っておりますgood
















掘削した土は、ユンボとすくい上げ、ダンプへ pouch



そしてダンプにて、現場から搬出して行きます!












本日は、これまでっcamera



次回の更新もお楽しみに!!



☆今週の見学会情報☆



今週末も2物件で開催(横浜市神奈川区と東京都品川区)の2現場です!



http://www.asahi21.co.jp/event/index2.html ← 詳細はこちらからっ paper





☆杭工事がはじまります☆

皆様、こんにちはhappy02



朝晩はだいぶ涼しくなって来ましたが、皆様、風邪など引かれてませんか??



私は・・・不調でございます。。





でわっ

そろそろ現場の様子をご紹介致しましょう!





杭工事が始まりました!





杭が搬入されて来ました。



杭とは???

鋼管杭とは、
建物の地盤が軟弱な場合に地中に打ち込む鋼製の杭のこと。
深度30メートルほどまで施工可能です。










杭にもさまざまな種類があります!



現場打ちの(アースドリル工法)や、PC杭などなど・・・



こちらは、鋼管杭です!!














まずは、試験杭を打ち込みます!!



ここでは、杭の寸法を測っております。。

















杭打ち機の登場です!



道路を堂々と現れましたねdash

















乗り込みです!!












打ち込み状況です!



杭の先端にスクリューフィンを溶接し、回転させながら打ち込みますdownwardright



ぐりぐりぐり。。。










打ち込んだ、杭の長さは溶接にて継ぎ足します!



また、地盤の支持層に達するまで打ち込み、、



その後 杭周囲を掘り、設計された高さで切断します。












本日はこれまで!



次回の更新をお楽しみにscissors



☆お知らせ☆



朝日建設の戸建住宅モデルハウスにてオープンルームを開催しておりますup



毎週(土・日)にて開催しておりますので、どうぞお気軽に足をお運び下さいませ!



http://www.asahi21.co.jp/blog/kodate/2012/08/post-16.html←詳しくはこちらをピコっ!







山留め工事を行いました!



皆様、こんにちはwink



まだまだ、残暑が厳しいので熱中症にはくれぐれもご注意を dash

でわッ

現場の様子をご紹介致します。。







山留め工事です!



山留めとは・・・???



根伐り工事前に行います。。

基礎工事では、建物を支えるための土台を作るために大きな穴を掘りますsign03


現場によって様々ですが、数メートルから数十メートル掘りますが、土の壁が崩壊しない様に、



山留め←土の壁を押さえる作業を施します。

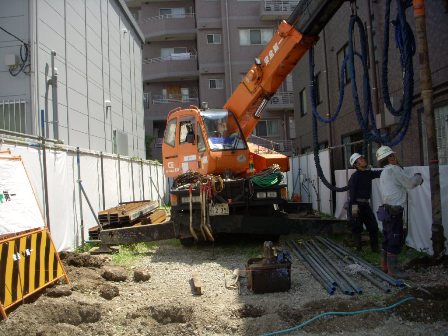

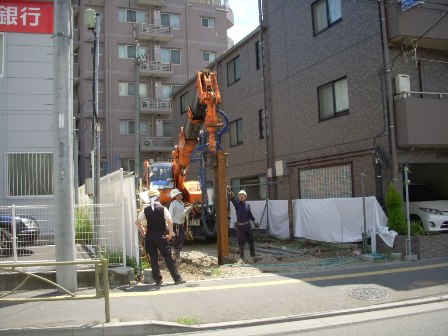

大きな重機で、ぐりぐりと穴を掘り、H鋼を埋め込んで行きますupdown

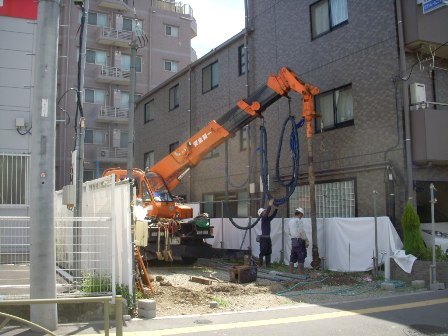

重機横(左)に見えるのが、H鋼ですsign03

それを ↓

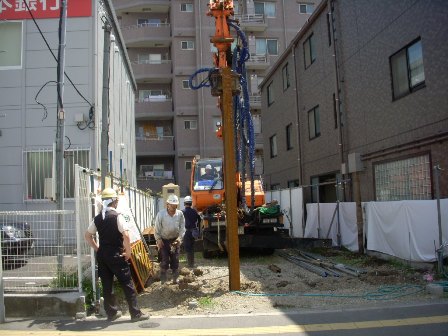

この様に、地中に埋め込んで行きますsign03



ぐりぐり、ぐりぐり。。。



一定の間隔で、敷地周囲に埋め込み、H鋼の頭がこんにちはpaper

とぴょこり、顔を出すような状況になります。










山留め作業をせずに、深く穴を掘り進めると・・・?



土壁が崩壊して大変な事になってしまうので、基礎工事での大事な工程になりますdash



 コチラの現場は、根伐り工事の前に杭工事を行います!!










次回は、杭工事の様子をご紹介致します。



お楽しみにッpaper
