基礎コンクリートを打設しました



sunみなさん、こんにちは!



10月も中旬にさしかかりました。いかがお過ごしでしょうか。



当社では本日、明日と相模原で構造見学会を開催しています。



お近くにお越しの際は、是非、お立ち寄りください! ⇒ 開催現場のブログ











さて、当現場は基礎工事を行なっております。



今回は基礎コンクリート打設までの様子をお伝えさせていただきます!



基礎配筋後に型枠の建て込みを行ないます。



1階の床になる部分は、底冷え防止の為、断熱材を敷き込みます。

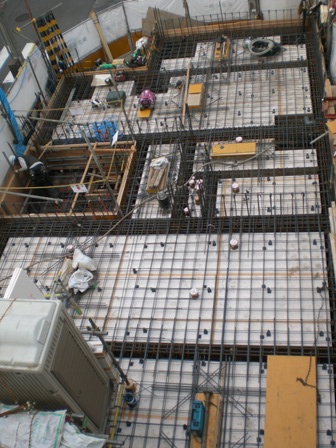

こちらはスラブ配筋を行なっている写真です。

床(天井)のことをスラブと言います。






















配筋、設備配管を追え、配筋検査をクリアすると、コンクリート打設です。

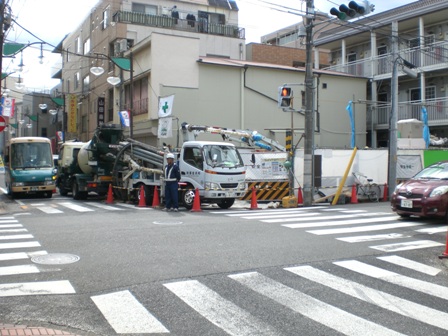

道路を使用して作業を行なう場合は「道路使用許可」をとります。

管轄の警察署長宛に提出をします。

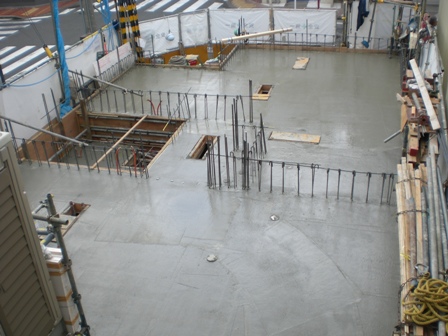

diamond基礎コンクリートの打設完了です!


1階の壁になる位置には鉄筋がニョキッと出ています。現場ではこの鉄筋を

差し筋(さしきん)と言います。











flairちょっと豆知識!!

<税法上の耐用年数>

47年 鉄筋コンクリート造

27年 鉄骨造

22年 木造



今回はここまでです!次回を乞うご期待!











happy01がんばれ東北!がんばろうニッポン!















基礎配筋工事の様子





shine建物の土台となる基礎工事が始まりました。

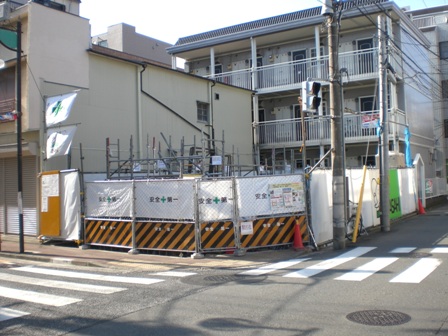

外観の様子です。
















土の下に隠れてしまう部分だけに、大事な部分になります。

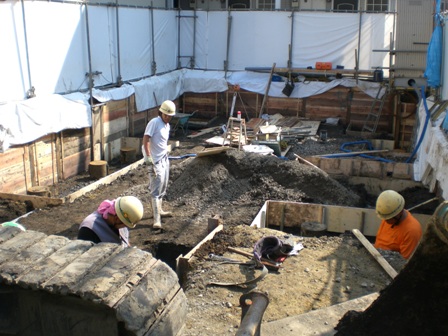

まずは、基礎を作るための、穴を掘っていきます。



根伐り(ねぎり)工事といいます。
















コンリートを打設しました。



この部分に打つコンクリートを「捨てコン」といいます。
















作業に必要な足場を組むと、配筋工事が始まります。

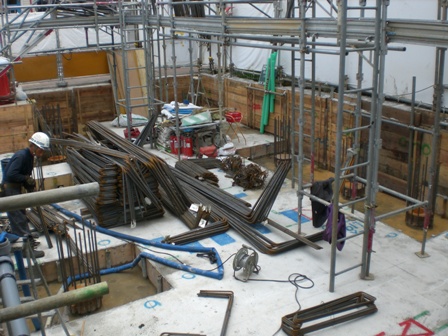

鉄筋が搬入されました。

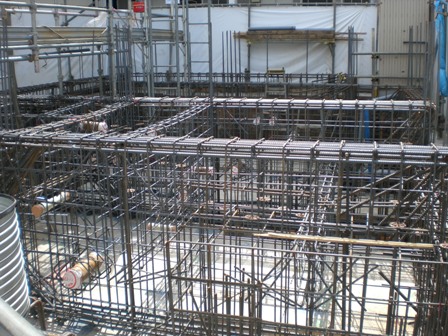

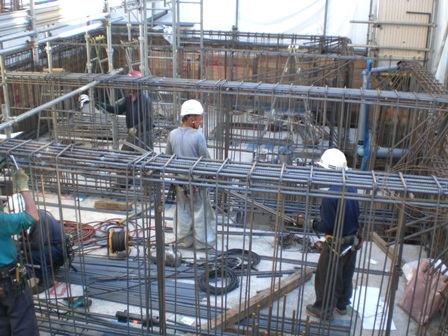

配筋がだいぶ、進みました。



職人さんが地中梁の中に取り残された状態です(笑)



足場が必要なことがココまでくるとわかりますかね。
















基礎配筋完了です!
















上から。

建物の形も、よくわかりますね。
















完成予想図はこちらです。来年も3月中旬が竣工予定です。

1LDKが8戸の賃貸マンションになります。

すでに入居のお問い合わせが来ています。


今回はここまでです!









diamond今週末は2会場で現場見学会がありますよ!diamond



club 多摩市 関戸4丁目マンション 現場日記



club 相模原市 相模台2丁目ビル 現場日記











happy01がんばれ東北!がんばろうニッポン!









基礎工事が始まりました



みなさん、こんにちは!



当現場は杭工事、根伐工事が終わり、基礎工事が始まりました。

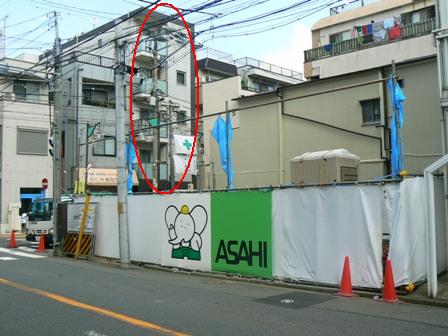

こちらが現場の様子

赤く囲んだ建物も、当社で建設させていただいた物件です。

⇒ Fパークレジデンス横浜反町

それにしても近いですね(笑)












こちらが現場の中です!

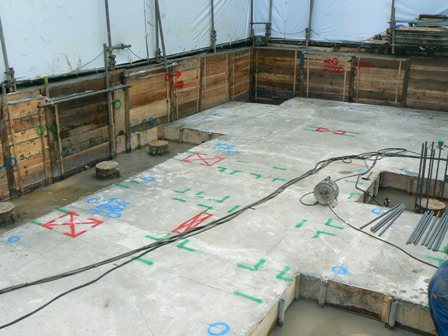

捨コンが打設されました。

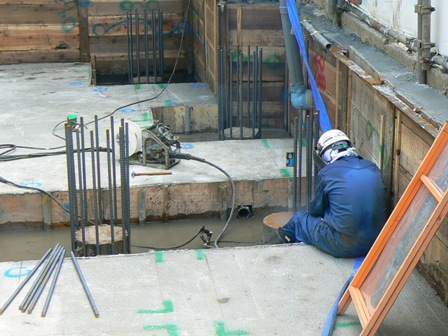

鋼管杭が出てきましたね。

ここで杭頭部分に補強筋を溶接します。

杭1本につき 12-D19 となります。

12 ⇒ 本数

D  ⇒ 異形鉄筋

19 ⇒ 鉄筋径

「径19ミリの異形鉄筋を12本」

と言う意味です。わかりますかね(笑)

杭が14本ありますから、実に14×12=168本の補強筋を溶接します。

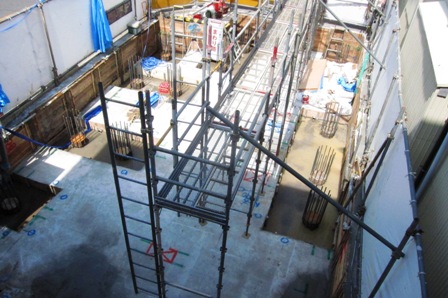

こちらは基礎工事のための足場となります。

着々と進んでいますよ。














次回は基礎配筋の様子をお伝えします!

乞うご期待!!












happy01がんばれ東北!がんばろうニッポン!







鋼管杭を打ち込みました





みなさん、こんにちは!



お子さんは夏休みがまもなく終わりますね。



早く学校始まらないかなぁと思う親(笑)とまだ学校に行きたくないなぁ



と思う子供。どちらも経験済みですので、両者の気持ちがよーくわかります(^^;



宿題をきちんと終わらせて、たくさん遊びましょうね!!













では!現場の様子をお伝え致します!



工事がいよいよ始まりましたよ!



大きな重機が現場に入り、作業が始まりました。














































鉄骨のH形鋼を地中に埋め込んでいます。

埋め込む位置は建物の外周部分です。

この後に行う、掘削作業の際に、土が崩れないようにH形鋼を打ち込み、

その間に矢板という板をはめ込みます。

そうする事によって、周囲の土の崩壊を防ぎます。

この工事を山留工事(やまどめこうじ)といいます。

先に、ドリルの形状をしたものをで穴を掘り、そこにH形鋼を打ち込んでいきます。
























































そして次の写真です。

同じ重機の様に見えますが、変わってますよ!!

わかりずらいですね(^^;














































杭工事を行っています。

設計管理者が立会いをしている状況です。

当現場は鋼管杭を採用しています。

文字通り鋼管で出来た杭を、工場で作り、現場へ搬入して打ち込みます。

打ち込む際にはドリル等で穴をあけることはせずに、自体がドリルになり、

埋め込まれていきます。














































当現場で採用して杭は合計で14本になります。

杭径:355.6φ(650φ) ← 直径355.6mmという意味です。

    ( )は先端翼径です。

杭実長:4.20m

工法:先端羽付鋼管杭 e-pile工法







今回はここまでとなります。









ここでお知らせです!同じ神奈川区松本町で工事を行っている現場が

いよいよ完成見学会を開催致します!

是非ご来場ください!!抽選会行うらしいです。。ここだけの話ですが。。(笑)

⇒ 見学会のご案内

⇒ 現場日記

※本日のタウンニュース【神奈川区版】・【港北区版】でもご案内させていただいてます!
