上棟致しましたッ!



5月24日(木)

最上階のコンクリートの打設を致しましたッ!









上棟ですからねnotes取材へ行ってまいりました( ´∀`)σ





こちらは現場と反対の北口ですッ!






現場のある南口は農大通りもあり賑わっておりますが、

北口も商店街が沢山あります☆!



apple すずらん商店街HPはコチラ!







こちら、南口農大通りのマスコット?






apple 農大通り商店街HPはコチラ!


apple アドマチック天国の経堂ランキングはコチラ!











さささ!現場へ到着ですッ!






足場を使って最上階まで行きましたが、酔いました・・・

監督曰く、「ラビリンス」と言っているそうです(笑)







5階ですからねッ!高いです(´∀`)








お天気が良いと、スカイツリーが見えるそうですeyeshineどれどれ








この日はお天気は良かったのですが、

あいにく雲が多く、スカイツリー・・・どこへやら?dash









おッ!



打設も終盤に差し掛かっておりますrock



















こちらホースのようなものは、バイブレーターです。






振動を与え型枠内にコンクリを充鎮させます。
















トンボで均していきますー!



















これにて無事上棟となりましたーsign03












こちらは型枠大工のカワヅ工務店さんですッ!






素敵な笑顔、ありがとうございますshine(*^▽^*)shine

上棟致しましたので、この日で経堂の現場は最後でした。







6月2日(土)・3日(日)構造見学会を開催致します☆!






apple 詳細はコチラ!

皆様のご来場、お待ちしております(*^?^*)















躯体工事が進んでおります



皆様こんにちはッ!



今日は肌寒いですねーsweat01

午後から本降りになるとの事なので、皆様お気をつけ下さい!









さて現場の様子ですslate

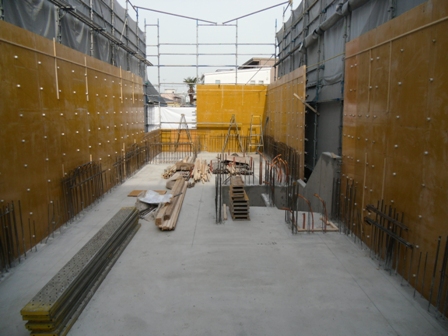

こちら、2階立ち上がり3階スラブのコンクリート打設後



4-6 (1).JPG



前回お伝えした通り、

墨出しをし外部の型枠を建て込んでいきます。





躯体工事は同じ工程の繰り返しですッflair













こちらは鉄筋材搬入ですsign01



4-10 (1).JPG



クレーンのフックに、ワイヤーを掛けてつり上げていきますッrockshine





クレーンなどに物を掛け外しする作業を、玉掛け(たまかけ)と言います。



玉掛けには資格が必要で、掛けた人と外す人が違う場合、

外す人にも資格が必要となりますflair











1階の様子ですー!



4-11 (1).JPG



サポートが外されました。

このサポートは、また上階で使用されます(*^?^*)





ちなみに、サポートや型枠材の搬送の穴をダメ穴と言いますsearch

語源・・・調べたけど分かりませんでしたsad









その頃の外観です☆!



4-11 (4).JPG



足場、ぐーん!と高くなりました(*^▽^*)











4階スラブ



4-16 (5).JPG







スラブ筋を組んでいきますッ!



4-18 (2).JPG



15cmから20cm間隔に縦横2段に鉄筋を組んでいきます。

(正確には構造計算によります)



上の鉄筋を上端筋、下の鉄筋を下端筋と呼びます。









配筋が終わると、配筋検査ですッsign01



4-18 (1).JPG



設計図通りに配筋できているか?ピッチは?鉄筋の太さは??





・・・と、チェックしていきますsearchshine









それでは今回はここまでですッslate

次回の更新をお楽しみにー!





当物件の構造見学会の日程が決定致しました(*^▽^*)

ribbon 6月2日(土)3日(日)開催!詳細はコチラ!









2階躯体工事





前回の続きからいってみましょーrock

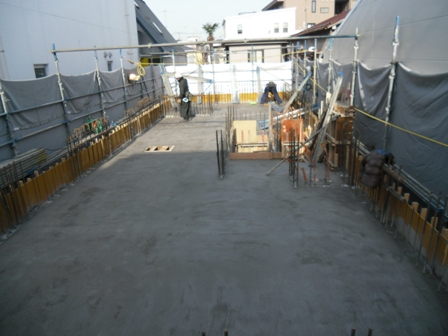

こちら、1階立ち上がり2階スラブコンクリ打設後ですッ!






コンクリート、硬化致しました。



翌朝には、普通に上を歩けますrun

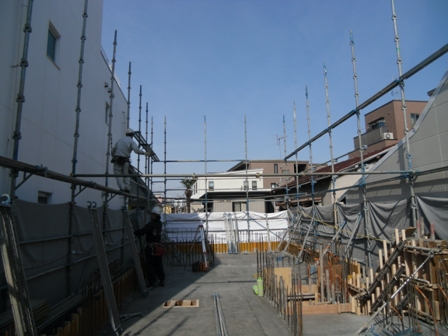

さて、階数が高くなる毎に、足場も高くせり上がります↑












墨出しが終わり、まずは外部の型枠を建て込んでいきますッ!






型枠は文字通り、コンクリートを一定の形状に固めて成型する為の型ですflair

建物の精度を決める上で、最も重要なものが型枠なのですッ!





その丈夫な型はコンクリートパネル、

通称コンパネと呼ばれる型枠用合板です

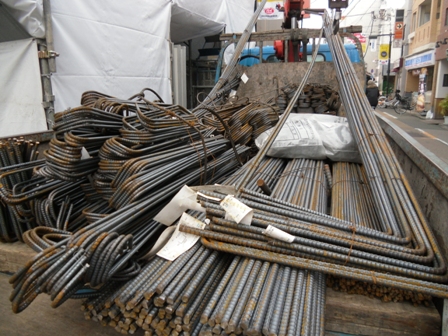

続きましては、鉄筋材の搬入ですslateslateslate








搬入時、鉄筋径や各部の鉄筋加工状況、数量をしっかりと確認しますsearchshine

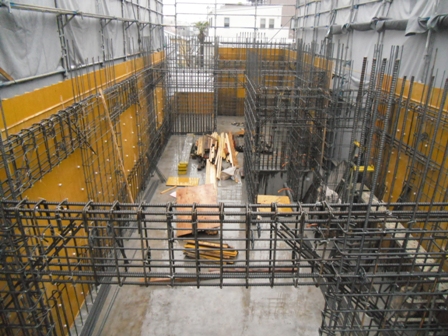

確認後、壁配筋を行います( ´∀`)σ






柱や梁は??





当物件は、壁構造(WRC)ですflair

壁構造は柱や梁を用いず、壁や床など面状の部材の組み合わせで支える構造ですッ!









壁配筋が終わると、内側の型枠(スタットボード)を建て込んでいきます。

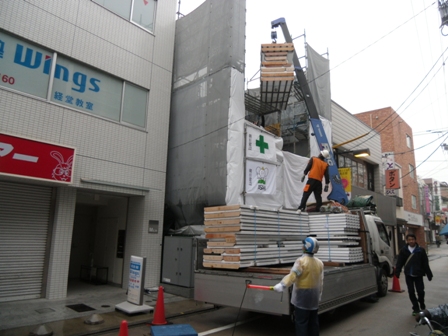

こちら、スタットボードの搬入sign03






?スタットボード?

厚さ50mm、ポリスチレンフォームに特殊プラスティック補強材を組み込んだ

型枠兼用の複合断熱材です。





簡単にまとめますと、このような性能があります。



apple 型枠材(解体不要、手間・工期削減)

apple 断熱材(厚さ50mm、高断熱)

apple 内装下地(内装ボードがそのまま貼れます)




と、一石三鳥のすぐれものッ!!!!!

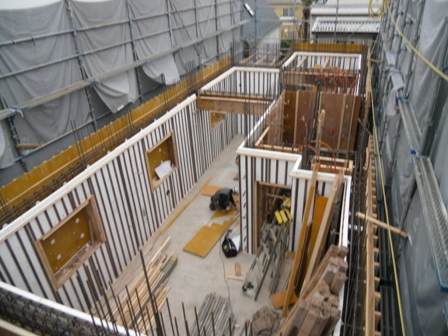

さささ、このスタットボードを建て込んでいきまーすrockshine

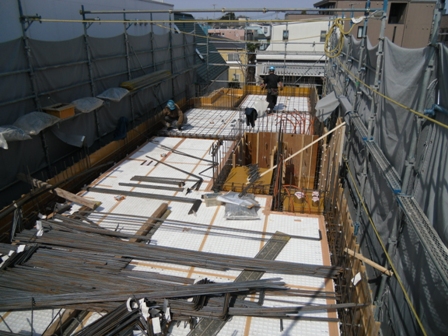

さらに、スラブにもこのスタットボードを敷き込みます。






余裕を持った厚みのコンクリート外壁・天井も各戸ごとに50mm断熱材で覆うことにより、

寒さ暑さをシャットアウトする、省エネ快適空間が生まれますshine







さてさて、今回はここまでですslate







今日はお天気にも恵まれ、

絶好のお花見日和ですねー(*^▽^*)shine



地元相模原でもさくら祭りが開催されておりますッ!

すぐ散ってしまう桜、皆様お見逃しなくーcherryblossomcherryblossomcherryblossom









ribbon 朝日建設のフェイスブックはこちら→ http://www.facebook.com/asahi.kk











最寄り駅は経堂です!



sun何とも最高の日曜日でしょー!sun



洗濯日和、お出かけ日和、食べ日和←は、いつもの事か。

皆様ッ!残りも素敵な休日を!







先日現場へ行ってまいりましたrock



最寄り駅は小田急小田原線経堂駅です










南口を出てすぐ、目の前にあるこの道を素直に真っ直ぐ行きましょー!run

















数十メーター歩けば、右手に現場です(*^▽^*)shine






ちょうど、1階立ち上がり2階スラブコンクリートの打設が行われておりましたッ!







前面道路は交通量も人通りも多いので、

ガードマンさんが安全に誘導しておりますgood










さささ!上へ行ってみましょー!










生コン、ポンプ車から圧送し、打設していきますッ!

















スラブまでコンクリが打設されると、

トンボで均していきます!



















打設の完了の様子はまた次回お伝え致しますッ(*^▽^*)
