捨てコンクリート打設



皆様、こんにちはッ!

昨日暖かくなったと思ったら、今日はまた極寒ですねsweat01



体調管理にお気をつけ下さい☆







さて、現場は基礎工事が続きます( ´∀`)σ





前回お伝え致しました根伐り工事

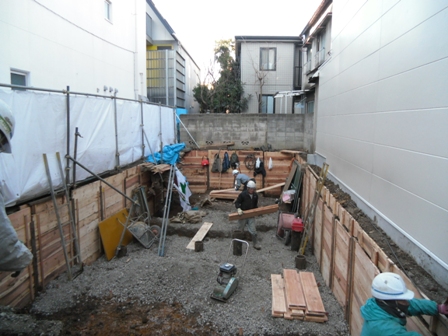

掘削と同時に、事前に埋め込んだH鋼が出てきます。



そのH鋼とH鋼の間に矢板を挟んで、

掘削の側面を保護し、周囲地盤の土砂崩れを防ぎます。





これは山留め杭の一つで、H鋼横矢板工法といいますッ!











設計図で決められた所定の深さ(支持層)まで掘削が終わると、

底をしっかりと固めて、平坦にします。



これを、床付けといいますflair






さらに砂石や砕石を敷き、

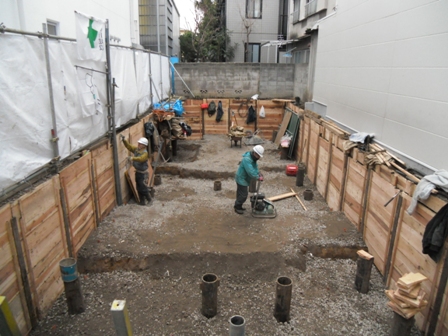

プレートという機械で転圧をしていきますッ!











鎮物



続きましてコチラッ!

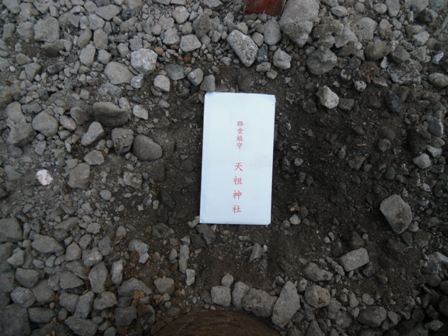

これは鎮物(しずめもの)といい、

地鎮祭を終えた後、神主さんより施主様が頂くもので、

施主様から私達が大切にお預かりし、建物の中央近くの基礎の下に埋めます。





埋める理由は・・・

   「神聖なる土地の上に、建物を建てることを御許し下さい」  と、言う意味です。




気になったので中身を調べてみましたが、



apple 御祓いした米と塩、、稲わら、神様の御霊を込めた社

apple 人像・楯・鉾・刀・長刀・鏡・水玉


などなど、神社によって違うみたいです(*^▽^*)

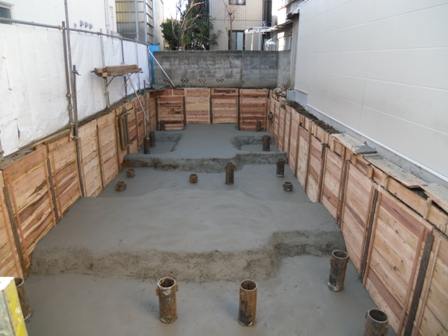

捨てコンクリート



転圧機で固めた孔の底に、

厚さ5から10cmのコンクリート(捨てコンクリート)を打ちます。






?捨てコン?

apple 新しい水平面の基準を設ける

apple 実物大の設計図

     土のままでは、建物の通り芯や基礎等の位置を決める墨を出すことも適わず、

     鉄筋を組んだり、型枠を建てたりの作業も出来ません。





その為、作業をしやすくする為に打つコンクリートが捨てコンです。

(この捨てコンは、構造上には耐力的に影響しません。)

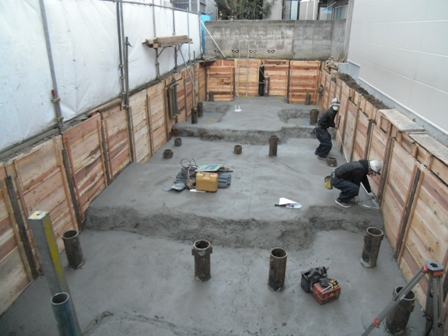

捨てコンクリート打設完了後は、墨出し作業が施されます!

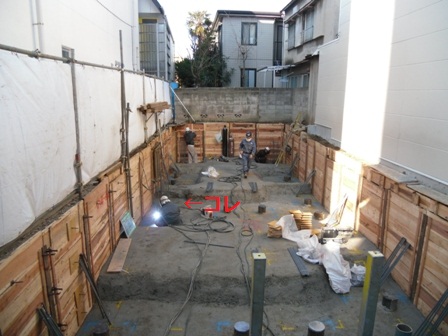

こちらちょっと遠いのですが、

鋼管杭の杭頭部分を補強溶接しております。






鋼管杭の杭頭部外周に、補強鉄筋を溶接し基礎コンクリートと融合させます。





この鉄筋は柱の鉄筋と一体化して、

最上階まで続く柱の強度を補鎮しますッ!





さて今回はここまでですーsign01

次回の更新をお楽しみに(*^▽^*)shine







ribbon 2月・3月の現場見学会はコチラ!

ribbon フェイスブックはじめました!









基礎工事が始まりました

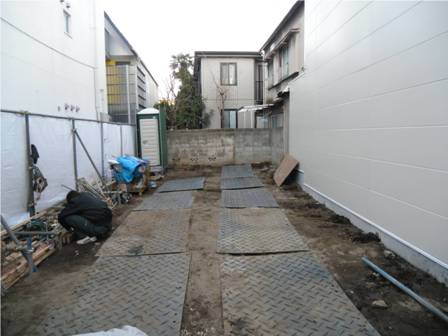

地鎮祭が終わり、いよいよ工事のスタートですッslateslateslate

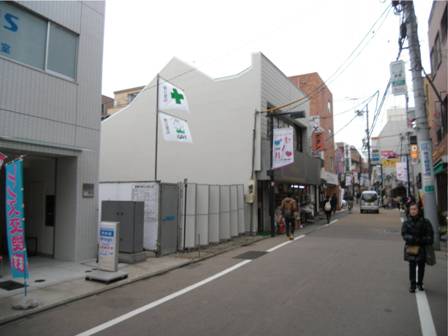

最寄り駅は小田急線の「経堂」駅です(*^▽^*)








2010年2月竣工 HARVEST経堂という賃貸マンションも

同じく経堂1丁目にありますflair









—杭工事—






?杭工事?

杭は基礎の一種で、建物の重さを原因とした地盤沈下を防ぐ為に打ち込むものです。

土の中に入ってしまうと見えなくなりますが、最も大事な部分ですgood



建物が重くなるほど、

土が軟らかいほど、杭が必要となる・・・・ワケですッ!

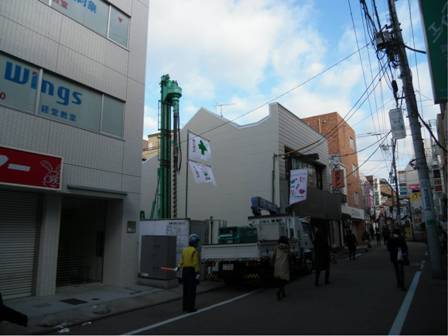

写真の大きな重機は杭打機です。








基礎杭には既製杭と現場杭の2種類があり、

当物件は既製杭の鋼管杭ですッ!

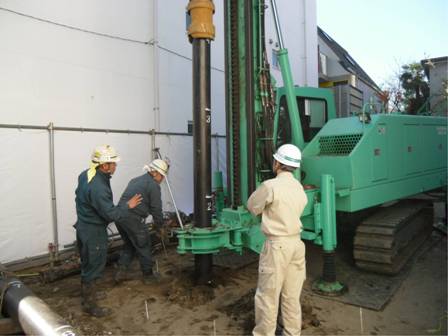

こちら、1本目の杭=試験杭ですshine






杭先端に螺旋状の掘削刃が付いており、杭打機で回転圧入により打設していきますッrock

支持層となる、強固な地盤まで挿入。







打ち終わると杭の周囲を掘り下げ、

設計図の通りの高さで切断をします。










杭工事が終わると、

お次は根伐り工事です( ´∀`)σ











—根伐り工事—





?根伐り(ねぎり)工事?

根伐り工事は、建物を作るために基礎や地下となる部分の

土を掘り出す工事です。




基礎内に草木の根があると、後々建物に影響してしまう為

「根を伐ると、いう所から由来しているそうですflair

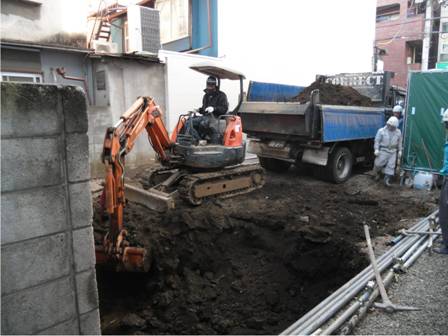

バックホーという重機で土を掘削していきますッsign03

掘削した土はダンプで場外へ搬出されます。














根伐り工事が終わると、

捨てコンクリートの打設となります(*^▽^*)



続きは次回ッpaper
