皆さまこんにちは(^O^)





朝ごはんをしっかり食べなきゃダメですねー・・・

午前中はずーーっとお腹が鳴っています。ｏｒｚ



あーお腹が空きました。ｏｒｚ



・

・

・



現場監督さんより写真を戴きましたので、

藤沢市鵠沼海岸の現場日記を更新したいと思います＿＿＿＿







基礎配筋・基礎型枠までをご紹介しました！

⇒お さ ら い



その後、

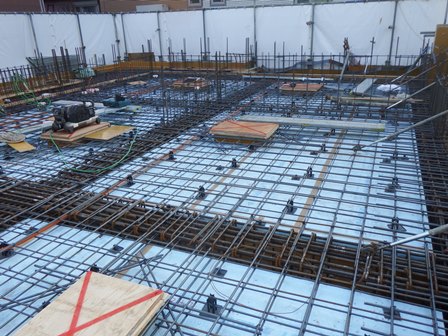

スラブに断熱材を敷き込み、配筋を行いましたよー

配筋は鉄筋を２段組んでいます。配筋を終えるとー・・・

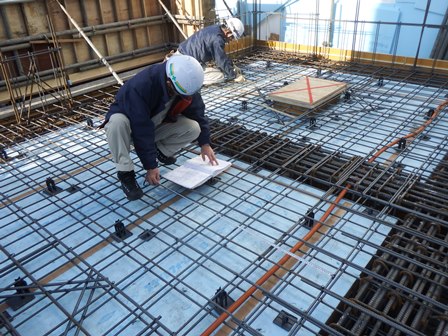

検査を行います↓画像は配筋検査の様子。

きびしーいチェックが入るんです。設計監理者立会いのもと行われます(・∀・)





以下、配筋検査の主な項目ﾃﾞｽ



.配筋量（鉄筋の径・太さ・本数）



.スラブ配筋の網目幅チェック



.鉄筋のかぶり厚さの確認



.補強筋





この検査に合格後、コンクリート打設となりますーε=ε=ε=┌( ;ﾟдﾟ)┘

検査に合格しないと次の工程には進めないという事ですね。



職人さんｶﾞﾝﾊﾞﾚｰ( ﾟдﾟ)乂(ﾟдﾟ )

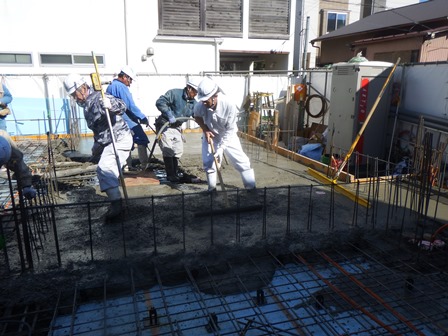

コンクリートに振動を与えながら打設していきます





振動を与えることで、

内部の空隙を排除でき、密度の高いコンクリートが出来上がります( ﾟДﾟﾉﾉ☆ﾊﾟﾁﾊﾟﾁ

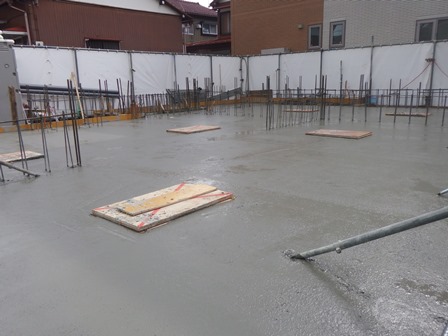

↓打設完了し、表面をコテで押さえましたｷﾚｰｲ





まもなく、１階の躯体工事が始まりますー

おたのしみに(^ω^)





皆さまこんにちは(^O^)





お天気の良いことで・・・



藤沢市鵠沼海岸の現場日記を更新致します＿＿＿＿

現場監督さんよりお写真を頂きましたので。ﾆｺ







前回までは基礎配筋のご紹介をしました。

建物を支える基礎の部分ですからねー、とても重要な部分でｺﾞｻﾞｲﾏｽ(・∀・)

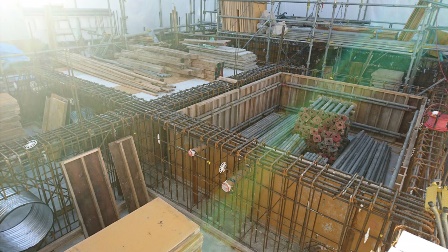

配筋完了後、今度は型枠の建て込みになります



加工された型枠が現場に搬入され、建て込み作業が始まります。

組んだ鉄筋を両側から挟むように建て込んでいきますよ(^ω^)







使用している型枠はコンクリートパネル。

表面がつるつるしている型枠材になります



つるつるの正体は、「剥離剤」を塗っている為です。

こうする事で型枠を剥がしやすくし、何度か転用が出来ますよう。

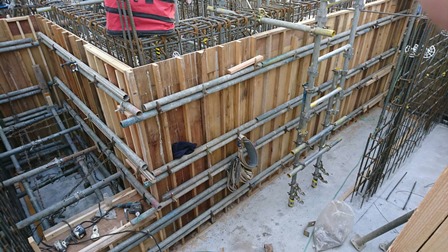

型枠を単管パイプや金具を使って、補強をします



なぜ補強が必要かというと、この後コンクリート打設をするのですが

その際、型枠が崩壊しないようにしっかりと支えておく必要があるのです







使用しているアイテムはこれ。↓



フォームタイ

鳥が翼を広げたような形ですね。

この翼（？）部分に単管を、そしてナットで締め付けます。

セパレーター

両側にネジが切ってあります。

型枠の幅に合うように、様々な種類の長さがあるのが特徴です。









Ｐコン

プラスチックカバーの中に、セパレーターが入るネジになっています。

画像赤線の幅がコンパネの厚みに相当しますよ。





以上！

今回はここまでになりますー次回もよろしくどうぞ





- -   ｷ ﾘ ﾄ ﾘ - - -





神奈川県藤沢市鵠沼海岸にて、

地上３階建の新築・賃貸マンションを建設しております(^ω^)



間取は １ Ｋ ・ １ Ｌ Ｄ Ｋ

完成は２０１７年４月予定です。



パースが新しくなりました(^-^)







見学会情報はこちら

朝日建設のＨＰ

皆さま！



あけましておめでとうございますｵﾒﾃﾞﾄｳ(＾▽＾)ｺﾞｻﾞｲﾏｰｽ

今年もどうぞ宜しくお願い致します。





では早速ですが、現場の様子をご紹介させていただきます

ここの所風が冷たく、、、、本当に寒いですよねえ・・・







前回に続き、基礎配筋の続きになります



よく見ると鉄筋に「筒状」のような物が挟まっておりますね。

これはボイド管といいます！



この後基礎コンクリートを打設するのですが、

設備などの配管の為の開口を確保する為に、このボイド管が用いられていますよう







厚めの紙で出来た筒です。↓



↓





ボイド管の他にも、何かが挟まっていますね・・・。

白くて・・・丸い・・・、これはスペーサーになります



スペーサーはかぶり厚さを確保する為のアイテムです。





コンクリートを打設する際に、鉄筋を保護する為のコンクリートの厚さが決まっています。

鉄筋がどれだけコンクリートにかぶっているかを示す、かぶり厚さ。

これを規定通りに確保する為に用いられる物が、スペーサーになります



・

・

・



ひし形になっています！人が通れそうですね。

設備配管等のメンテナンス時、人が通れるように人通口を設けています







最後に鉄筋同士を結束する場合、結束線を使っての固定になります



鉄筋同士交わっている所を見ると、

針金のような物で結ばれていますね。これが結束線！



結束線での拘束間隔も決められていますよ後の配筋検査でチェックされますｍ9っ`Д´ )









以上！

今回はここまでになりますー次回もよろしくどうぞ。







皆さま( ノﾟДﾟ)こんにちは





今日は変なお天気ですよね。

１２月らしくない、、、暑い、、、でも雨、、、最悪ですorz



午前中に藤沢市鵠沼海岸の現場に行ってきましたので、

早速ご紹介したいと思います

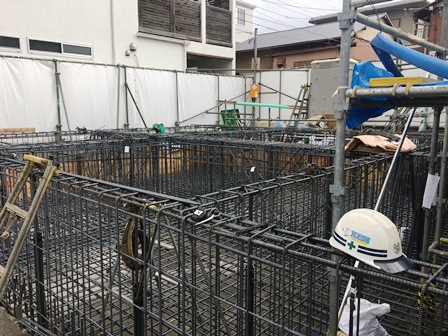

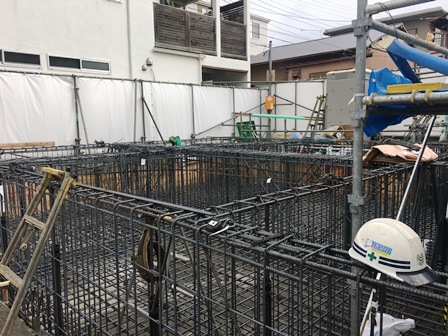

基礎配筋が行われていました、当現場。



先日打設しましたコンクリートの上に基礎エース（鉄筋の受け金物）を打ち付け、

配筋の高さを均等に保って配筋作業を行っていきます

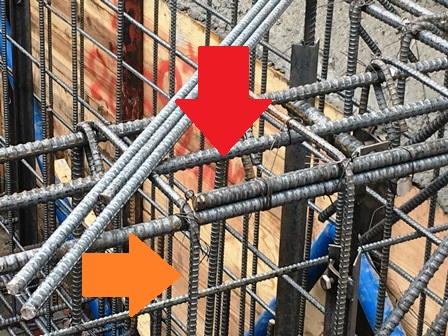

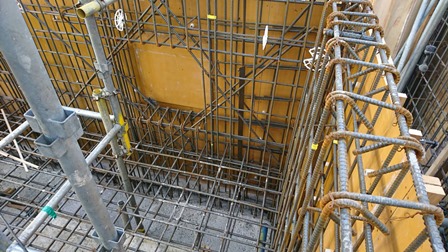

主筋（赤）のまわりにスターラップ筋（橙）を巻きつけています。

補強筋の役割がある他、種菌の位置の固定なども果たしますよう







そもそも・・・

主筋・・？？



コンクリートの中で柱の垂直力・梁の水平力または曲げの力を負担している鉄筋。

柱は建物を垂直に支え、梁は床や屋根などの荷重を柱に伝える役割を果たしているのです。









---







コンクリートが硬化後は墨出しを行い、出した墨をもとに配筋作業が行われるのですが、

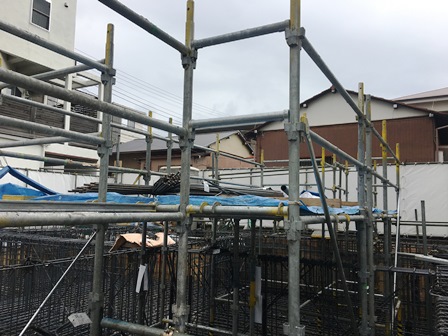

その前に地足場（じあしば）をを設置します



地足場・・？？



基礎工事の際に、材料の運搬や通行など目的に使用される

地面に沿って低くかけた足場になります。



これを利用して基礎の鉄筋の支持に用いることもあるんですよ









なみに今現在、地下（基礎）の工事を行っていますが、柱以外はすべて

地中梁（ちちゅうばり）といいます



コンクリートを打設すると見えなくなってしまう部分ですが、

建物を支える上でとっても重要な部分になります







以上！今回はここまでになりますー

次回もよろしくどうぞ





- -   ｷ ﾘ ﾄ ﾘ - - -

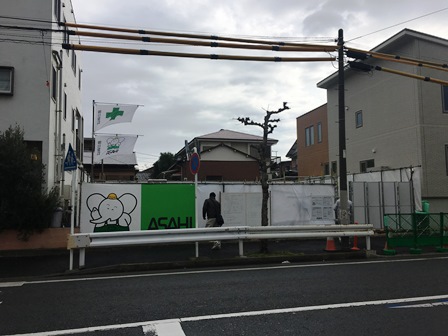

神奈川県藤沢市鵠沼海岸にて、

地上３階建の新築・賃貸マンションを建設しております(^ω^)



間取は １ Ｋ ・ １ Ｌ Ｄ Ｋ

完成は２０１７年４月予定です。
