☆基礎配筋☆

みなさま、こんにちはsun

中々暑さが収まりませんねsweat01暑さに負けてクーラーに当たりすぎなのか、

ダルさが取れない今日この頃ですsweat02

みなさまは大丈夫ですかsign02夏バテ・・・秋バテ(?)にならないように気をつけて下さいねhappy01



さて、現場の様子をご紹介致しますねッ。前回は山留め工事が終わりコンクリートを打設した所でしたね↓↓



DSC07824.JPGのサムネイル画像



それがこちら!!このコンクリート打設のことを「捨てコン」と言いますッhappy01



pencil捨てコン?pencil

掘削しをした土のままだと、墨出しはもちろん、足場や鉄筋を組むことが出来ないので、

作業をしやすくするために約5センチくらいの厚さで打設をするのです♪♪

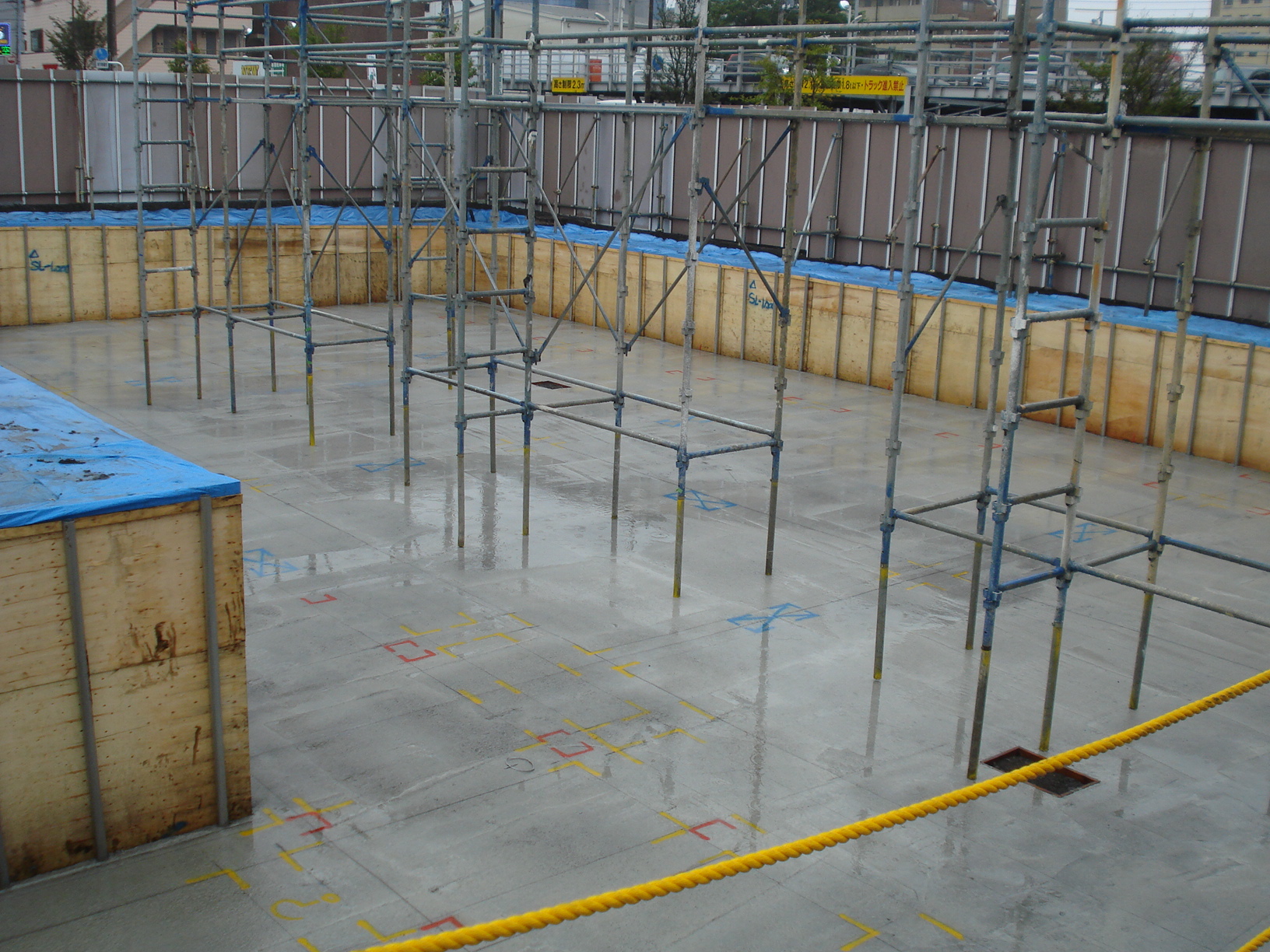

コンクリートが落ち着くと墨出しを行いまーすhappy01赤や黄色や青で印をつけたり、

黒いラインを引いて足場や配筋を組む指示を出します♪用途によって色分けをして

作業をしやすくしますart






墨出しの指示にしたがって鉄筋を組んでいきますッ。

鉄筋の中で少し色が濃いものを「基礎エース」と言います。






赤丸の中にある太いものが「基礎エース」です。



pencil基礎エース?pencil

梁主筋受け金物で、この上で配筋を組み高さを合わせます。

この高さがバラバラだと基礎の高さも均一にならないので、重要な役割を

果たします。

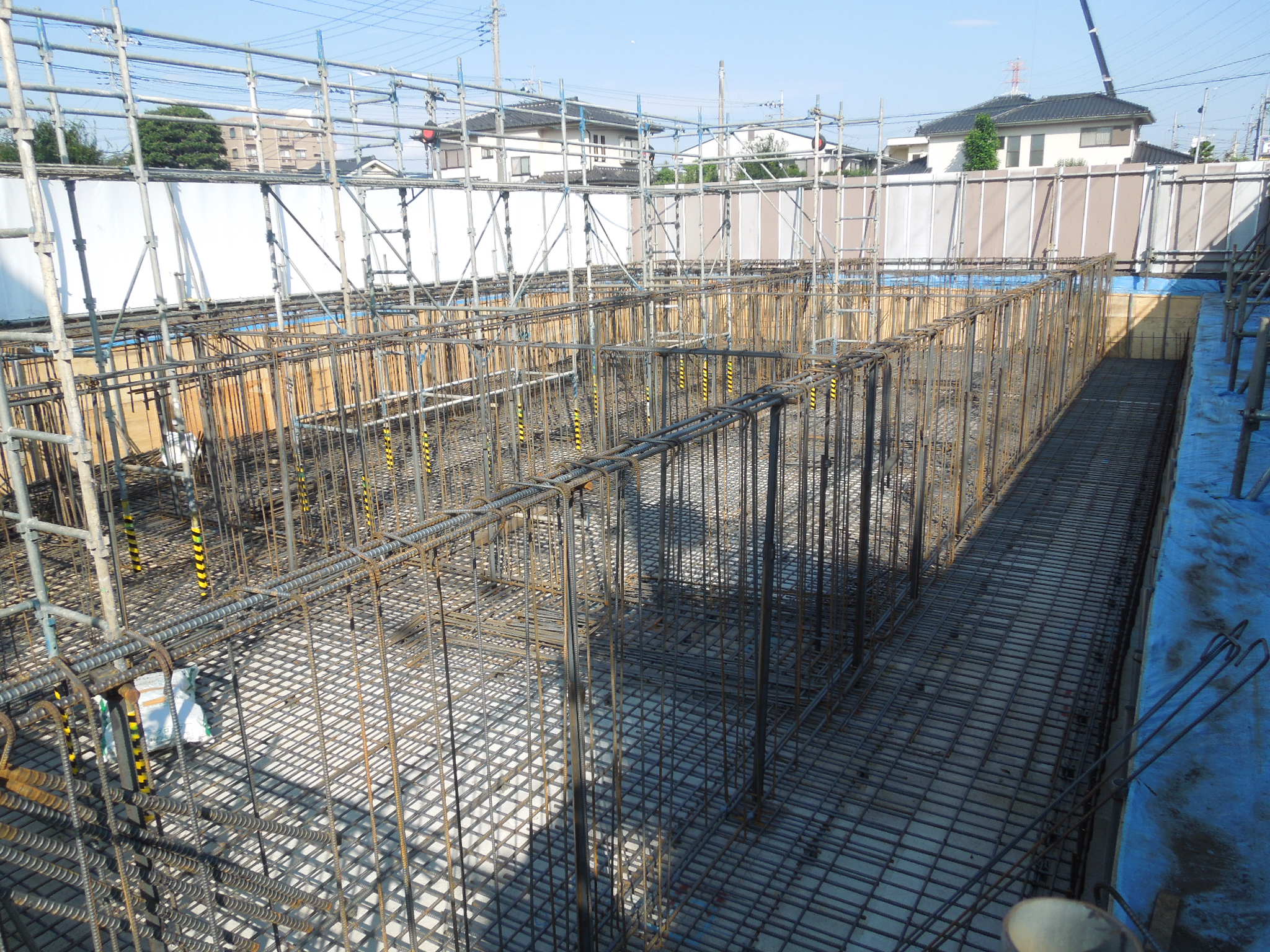

基礎の配筋が進んでいます。碁盤の目のように鉄筋を組み、コンクリートの壁の中に

引張りに強い鉄筋入りの壁を作りまぁーすhappy01



pencil鉄筋コンクリートの建物はpencil

圧縮に強いコンクリートと引張りに強い鉄筋との組み合わせで

堅牢(けんろう)な構造になるんですsmile

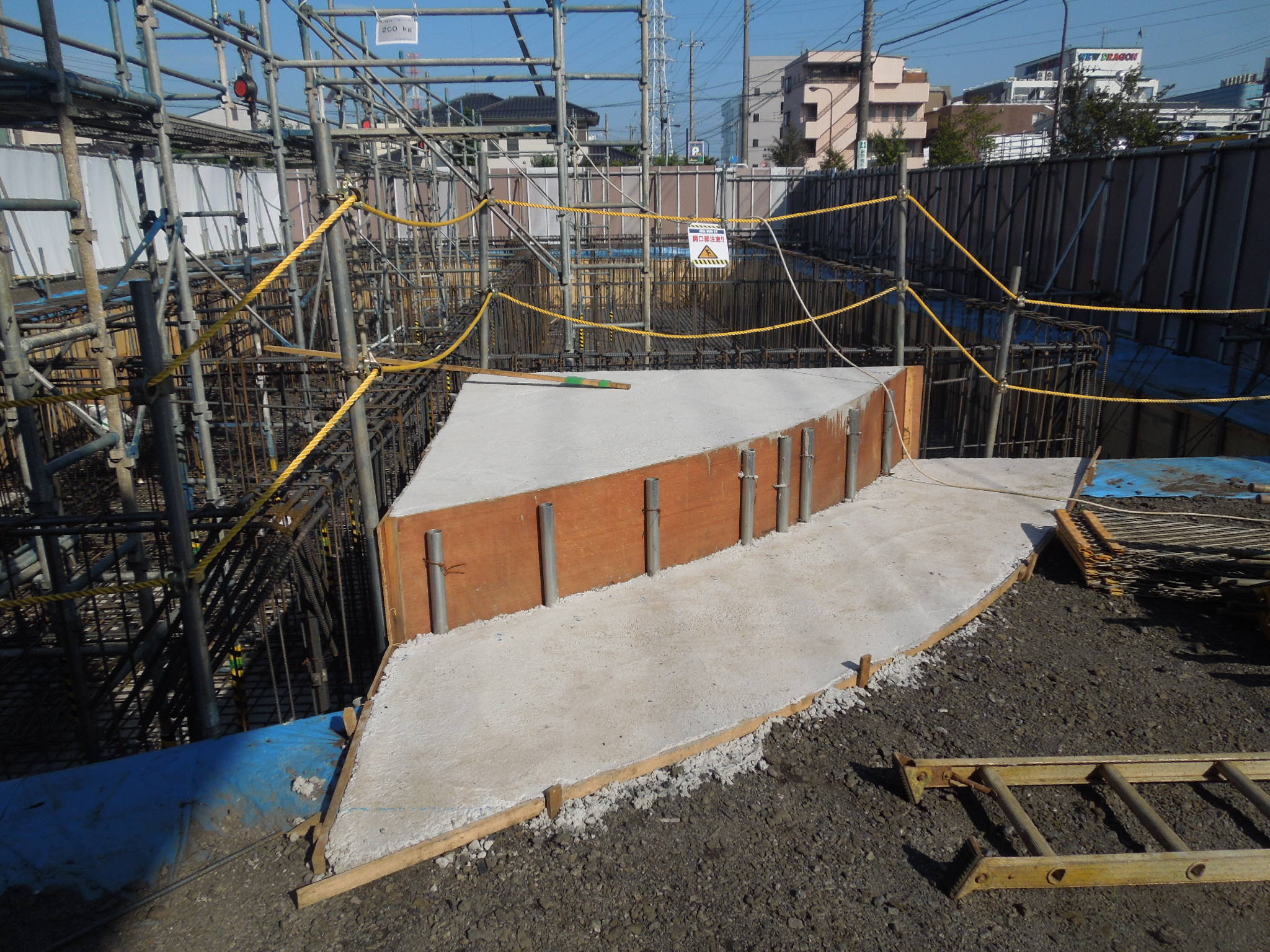

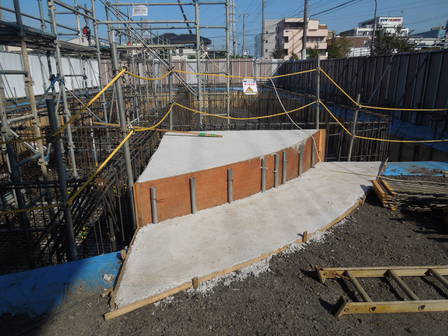

型枠と単管パイプを使って曲線を作っています。






完成イメージパースを見ると、エントランス部分も曲線なので、丁度手前の階段部分に

なるのでしょうかsmileこの曲線エントランス完成が楽しみですsign03

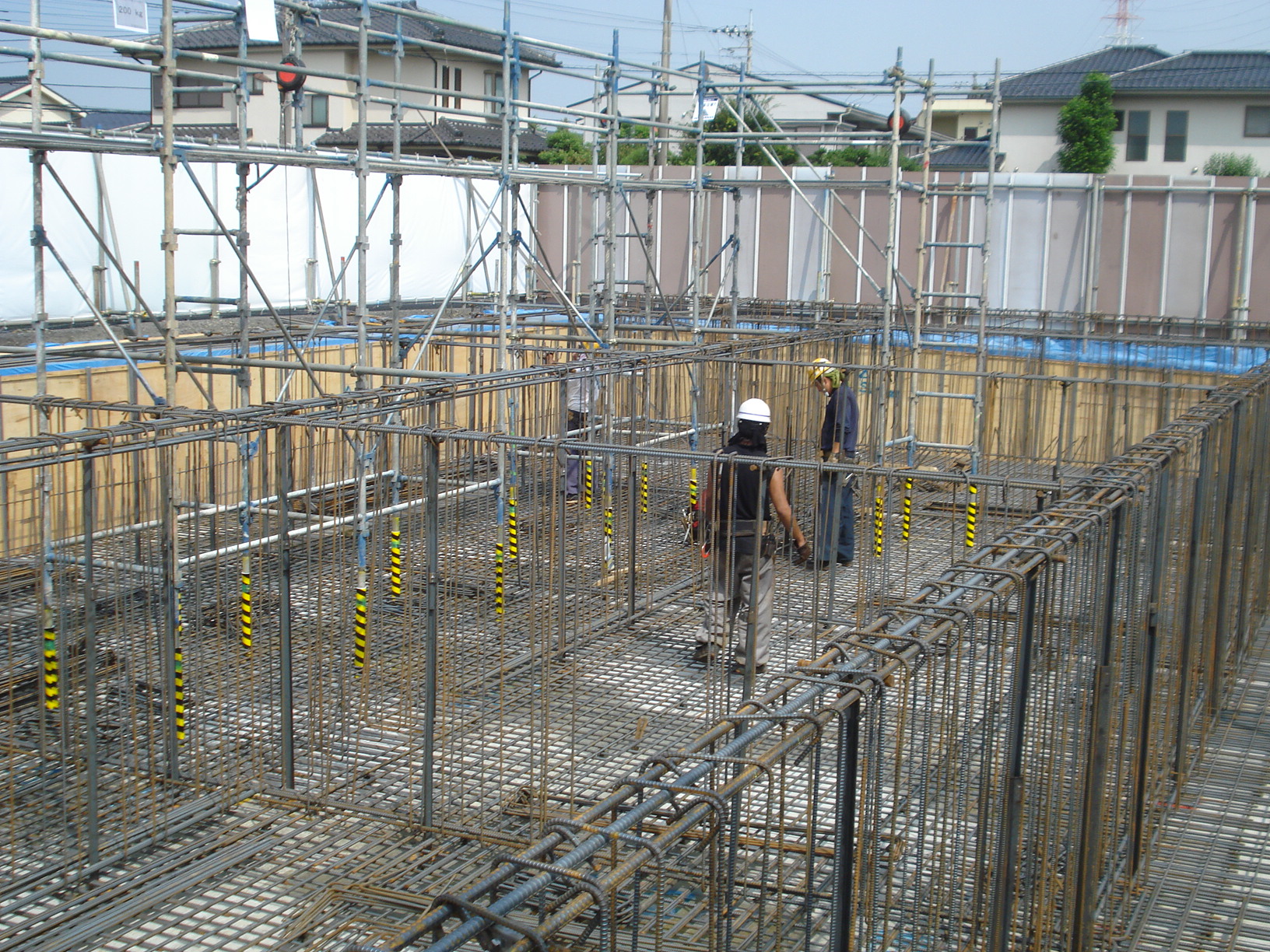

地下部分は「地下ピット」と言って、電気・水・排水・防水・エレベーターの機械部などの

ライフラインが集中するところなので、メンテナンスが必要になったときに人が通れるように

部屋のような空間が設けられていますpig

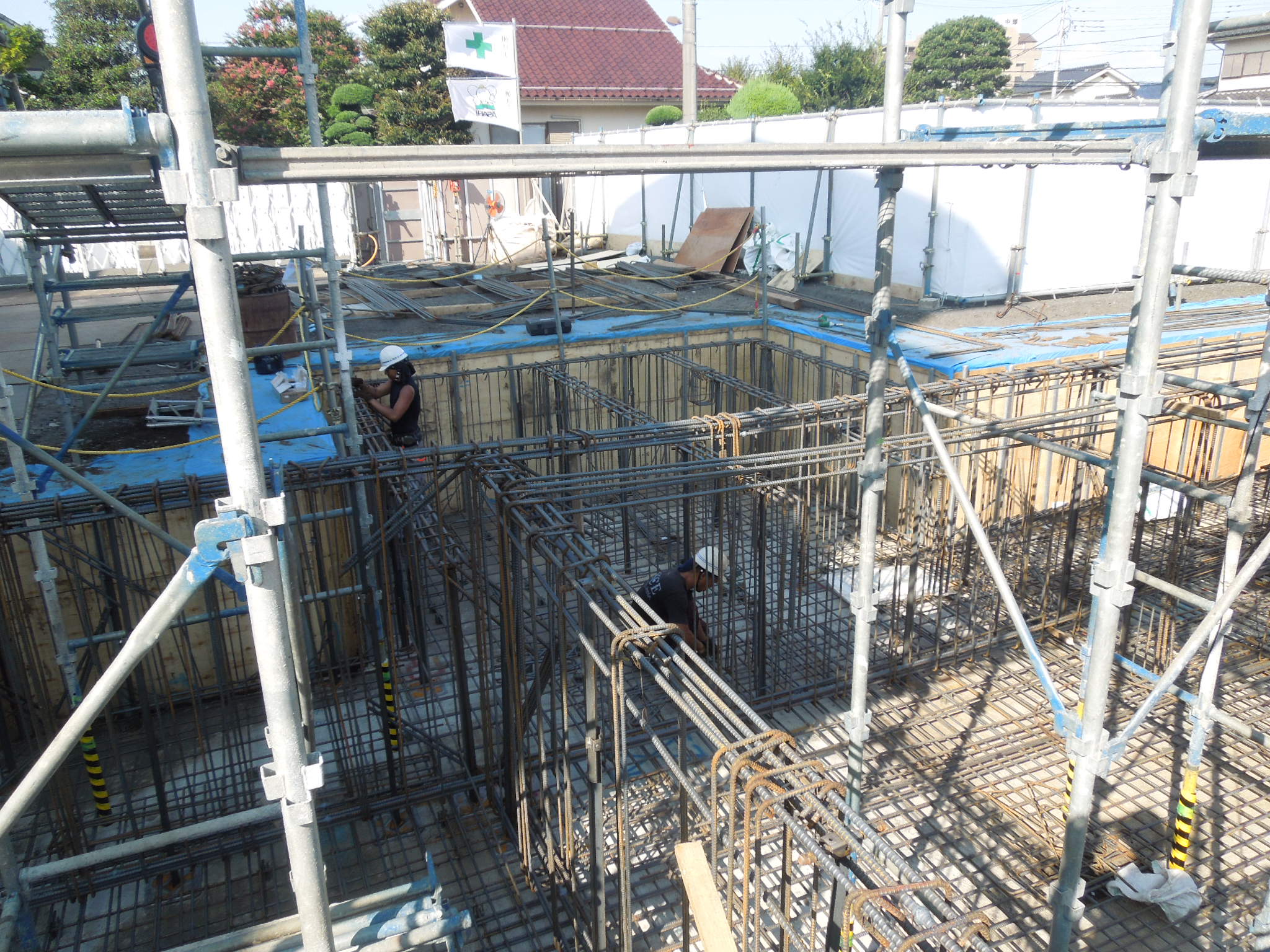

このように、沢山の鉄筋を職人さんが1本1本組んでここまで作り上げていきます。

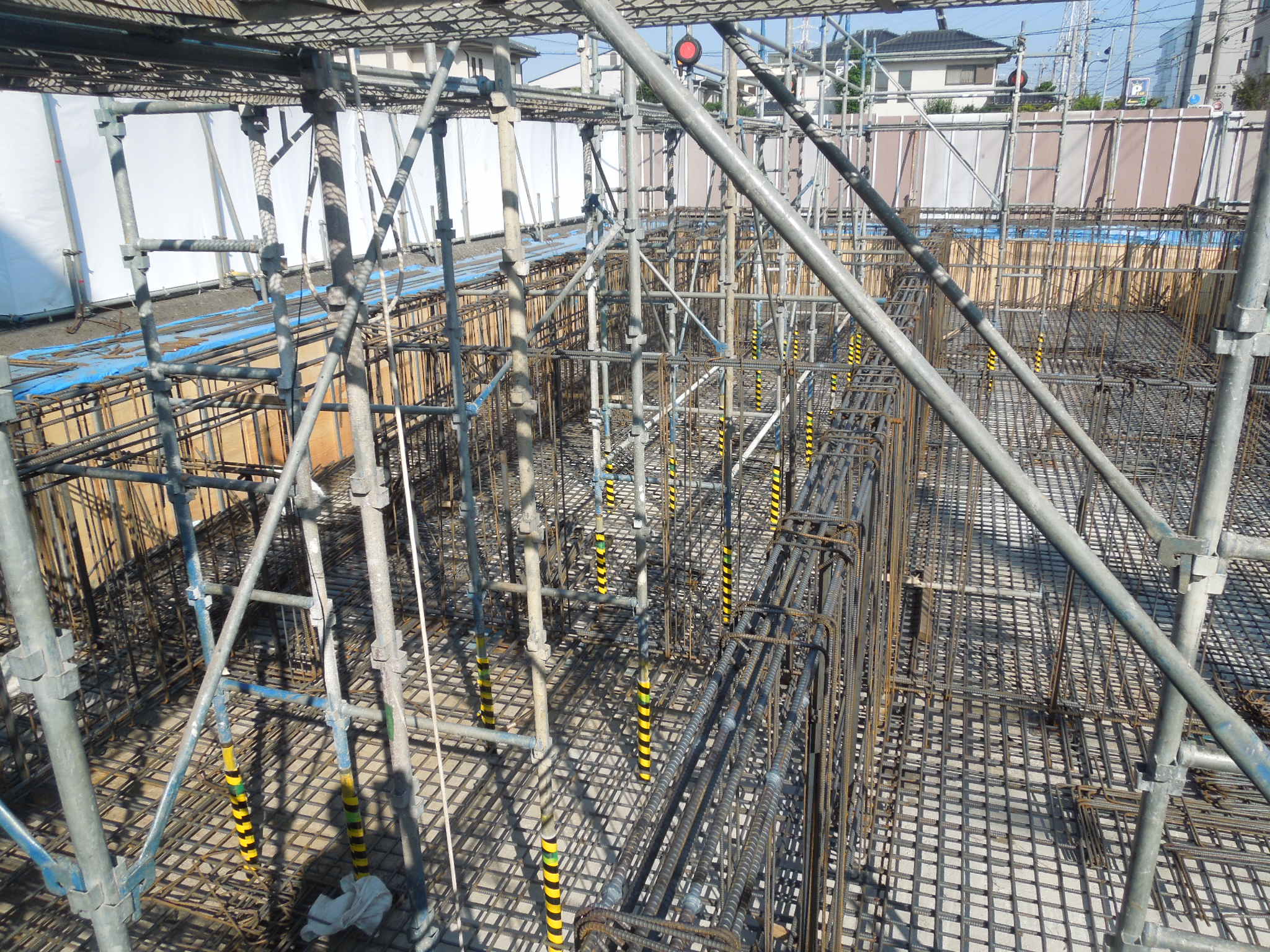

所々黄色と黒のシマシマが見えますが、これは足場についているもので、コンクリート打設を

した後に、足場を撤去する為につけています。これを撒くことで直接パイプにコンクリートが

付かないので、スポッと抜く事が可能になるんですょsign01

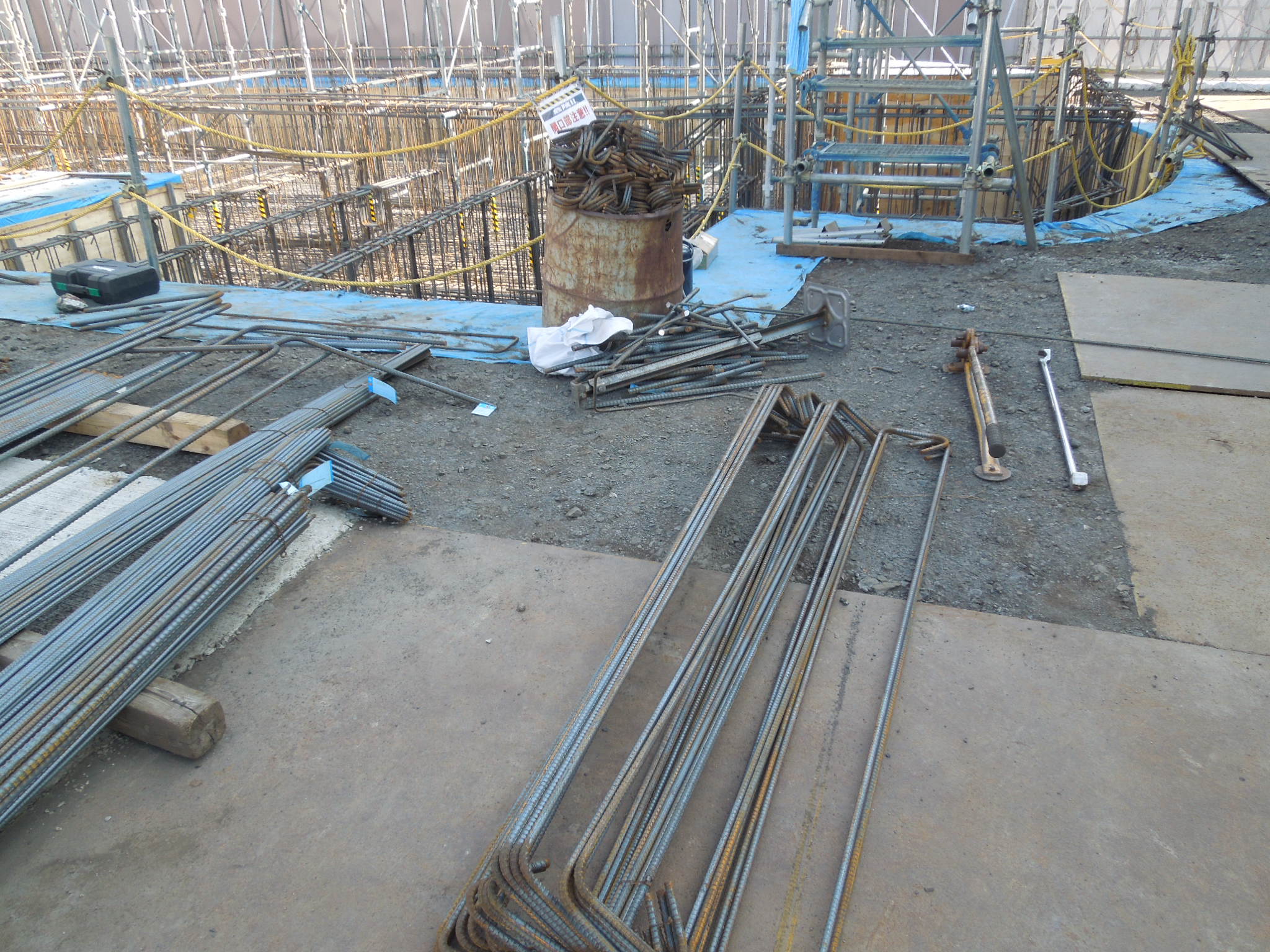

これが現場で使う鉄筋の一部でーす。

色々な長さや形が用意され、場所や用途によって使い分けられますheart01

こんな風にしっかり生理整頓されていると、物が分かりやすく、更に怪我や事故を未然に

防ぐ事が出来るので、監督さんは職人さんに支持を出すだけでなく、資材の管理も行うので、

毎日大忙しですsmile

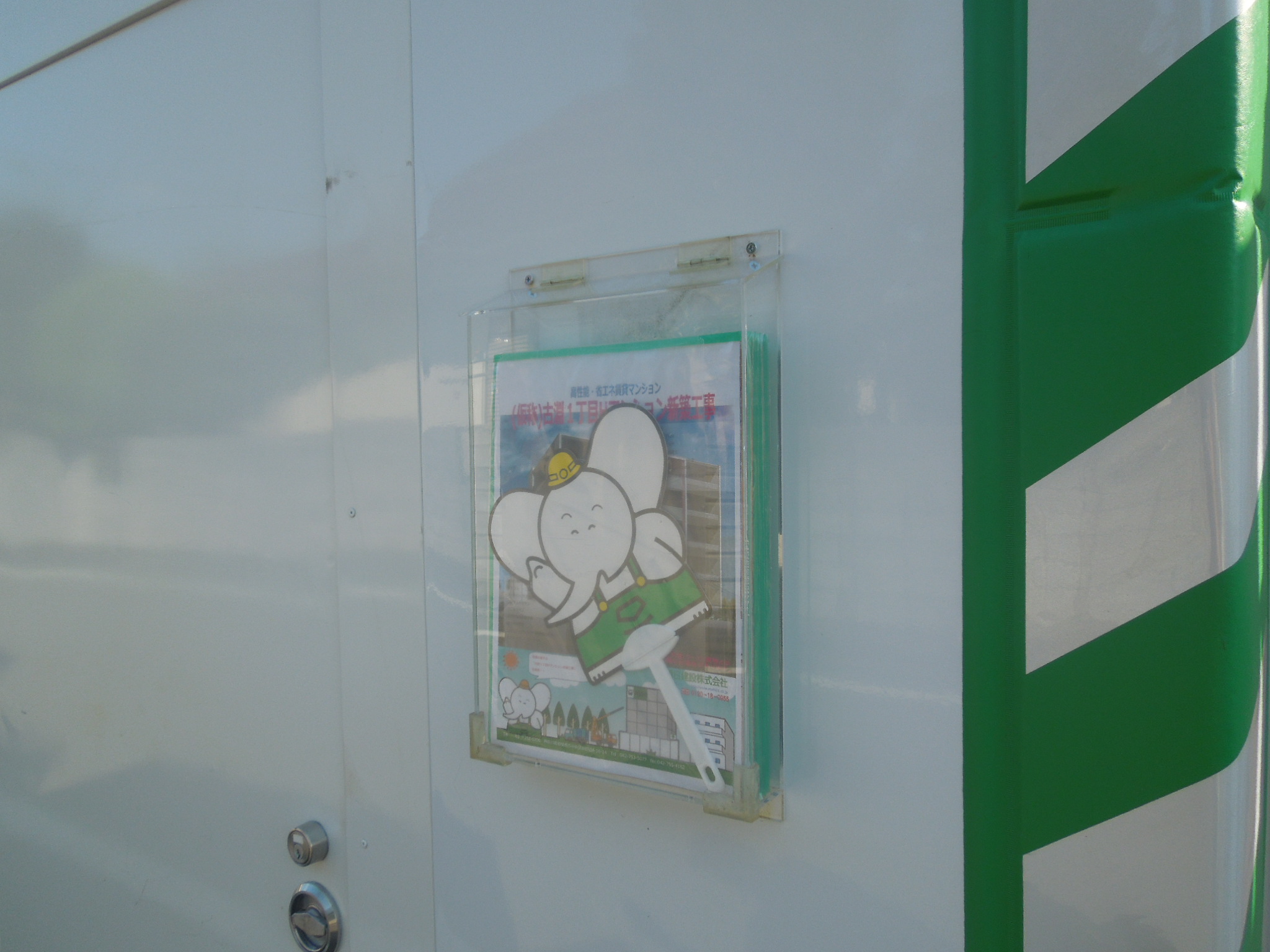

最後にコチラ↑↑これは現場の囲いについているので、近くを通った際にはチェックしてみて

下さいsign03中には物件の資料などなど色々情報が入っていますsmileしかも今の時期なら

ウチワ付きhappy01当現場では2ヶ所にこのポストが付いているので、是非一度手にとって

ご覧くださいshine



さて、今回はここまで!次回をお楽しみにぃーーーーapple
