3階立ち上がり4階スラブコンクリート打設

皆さま、こんにちはpaper



5月がスタートしましたねーsign03



本日5月2日は、緑茶の日だそうですjapanesetea

詳しくはコチラから⇒search

お茶の日だからって、がぶ飲みする必要はありませんよーhappy01

でもでも、大分暑くなってきました。水分補給はマメに!





ではでは。

現場取材に行ってまいりましたので、進捗状況をお伝えしますっmotorsports

現場にはちょうど、生コン車!








ポンプ車に圧送し、コンクリートを打設していきますpaper

ダァーバダバいっちゃいますhappy01








3階立ち上がり・・・ということは、3階です。当たり前ですが。

階段を登って上まで行くというワケです。。。



中町のあの恐怖が甦ります・・→pencilpencil







ちゃんと上まで登って取材してきましたsign01

この日は全身、作業着フル装備で行ったので、怖いものなしsign01

下は見ませんsign01








3階の天井、4階の床になる部分のコンクリートを打設していきますrock

位置が若干悪かったので、変な角度からの写真ですが・・・。

コンクリート打設は晴れの日が条件になりますよーsun








打設後は、左官屋さんがキレイにならしていきますっshine

翌日には、墨出し作業が行われますgood





-----



外階段で、打設の状況を激写しようとした際に、パシャリcamera

コンクリートの打設による圧力で型枠が破壊しないように、単管パイプでしっかりと補強dash








室内もサポートでしっかり補強していますsign03

コンクリートによる圧力は相当なもの。。。

このサポートは1トンの重さに耐えられる力持ちなお方なのですnote








んっ!小薗(コゾノ)さんと大空課長notes






課長が入社して、初めて現場に行った時からで、

かれこれ20年のお付き合いだそうだそうですsign03



こういう関係、羨ましいですねheart04





では、今回はこれにてpaperpaperpaper









5月の見学会情報はこちらから



朝日建設のHPに戻る











1階立ち上がり2階スラブコンクリート打設

皆さまこんにちはsun



今日は安定の晴れsign01

桜の見ごろもそろそろ終わりですかねー?cherryblossom

こうして季節は過ぎていくのですね(笑)本当にあっという間でございます。。。



感傷的になる前に!現場日記を更新致しますpen







型枠の建て込みをしておりますーsign03

型枠は言うまでも無く、コンクリートを一定の形状に保ち固めて成型する型です。






↑黄色いのが型枠用の合板、「コンクリートパネル」です。

その中でもパネコートと呼ばれているもので、

表面にウレタン塗料を塗ったものです。

コンクリートの灰汁をすわないので、何度か転用が効くのですよup









続きましてー、「梁主筋」をご紹介paper

針が入る溝の左右に、”作業台”をおいてその上に単管を渡して鉄筋を組んでいきます。



P3120051 - コピー.JPG



この作業台・・・馬みたいな形をしているのですが。。。

本当に「ウマ」という名称だそうですhappy01







鉄筋が組み終わったら、単管をはずして”梁”を落としますdash

梁が無事に落ちたら、今度はスラブの配筋へと進みますよーんrock












スラブの配筋が終了したら、タイトル通り・・・

「スラブコンクリートの打設」ですsign03






生コン車からポンプ車へ。ポンプ車から圧送し、打設していきますsign01

コンクリート打設は晴れの日が条件sun雨の日は延期ーです。









今回はここまでになりますflair

次回も楽しみにnotes










4月イベント情報



朝日建設のHPに戻る





・・進捗状況・・

皆さまこんにちはhappy01



すっかり春らしい陽気になってきましたねーcherryblossom

高知県では桜が開花したそうで!!!

もうすぐお花見の季節ーlovely とっても楽しみですshine





では、現場の状況をkaraoke

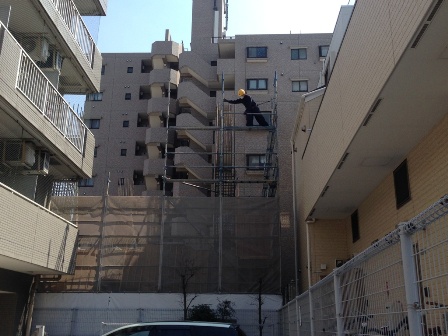

足場が高く立ち上がりました。

そして上手く伝えられないですが、下の画像。

下からなにかを投げて、上にいる職人さんがキャッチするという・・・。

職人さんたちの連携プレーの様子ですdash

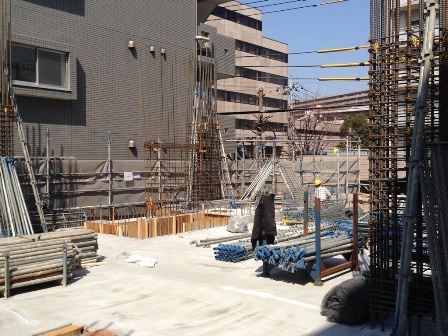

2階の躯体工事中sign03

床つくりをしています。スラブ=床   です!

型枠を建て込んでいきますrock

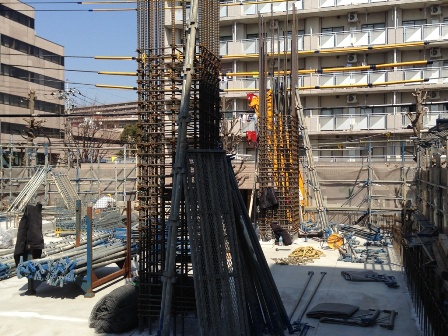

鉄筋がぐぅーーーーんと伸びていますup

縦に伸びているのが主筋、主筋に巻き付いているのが帯筋といいますsign01

主筋は圧接して鉄筋同士をつないでいきますよ。

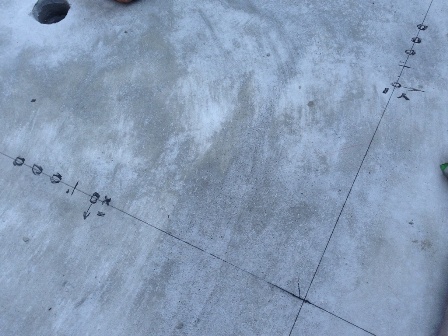

墨出しがしてありますflair

墨出しは、設計図を実寸で描き出すお仕事で、現場の物差しになり、とっても重要なのですsign01

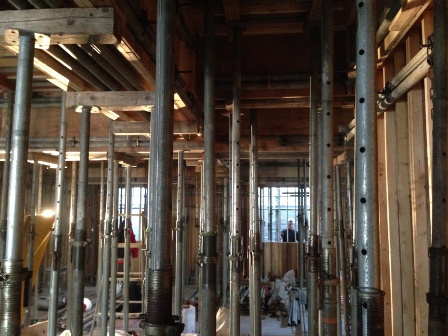

1階部分は、パイプサポートが立っていましたpaper





コンクリート打設の際にかかる圧力は相当なものなのでsweat01

しっかりと補強が必要になってきます。

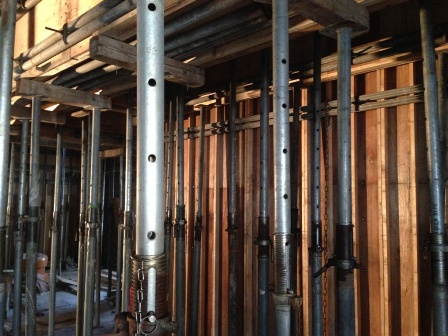

そこで登場するのが、パイプサポート。1本でおよそ1トンの重さに耐えられるんですshineshine









現場の状況は以上ですslateslateslate

が、現場近くの鹿沼公園flair

今月末の3月29日(土)・30日(日)に、さくらまつりが開催されるそうですupup

今はまだこんな感じですが、少しは桜が見れますかねーsign02







ではではpaper







3月・4月の見学会情報memo



朝日建設のHPに戻るpc







躯体工事に入りました

皆さまこんにちはhappy01



本日お久しぶりの雨でございます。しかも寒いrainrainrain

あの大雪から早3週間が経ちました。

昨日はというと、最高気温が20℃近くまで上がったり・・・sweat01どうした日本

っと異常気象につつまれながら、現場日記を更新いたしますpencil





現場へとお邪魔した瞬間・・・。黄色い!






黄色い!






この黄色い板の正体は、「コンクリートパネル」といって外部の型枠になりますsign01

型枠とは、コンクリートを一定の形状に固めて整形をするための型です。

建物の精度を高める上で最も重要なものになりますよーflair







外部型枠の建て込みが終わったところから、今度は壁配筋を行いますdash

鉄筋径が16mmより細い鉄筋は、鉄筋を重ねて結束する重ね継ぎ手でつないでいきますょ!






継ぎ手の重ね長さには基準があり、鉄筋の何倍・・・と決められて

通常現場では、40倍の長さを継ぎ手としますdanger







前回、基礎配筋の様子を紹介しました。

画像は、柱の配筋。の周りを、型枠で囲っていますねsign01

この中にコンクリートを流し込めば、鉄筋入りのコンクリート柱が完成します。












こちら開口部(窓)の型枠建て込み中ですsign04

赤丸で囲んだ型枠。均等になにやら金具が。wrenchwrenchwrench








これは「サッシアンカー」といいます。まだ溶接前の状態sign01

サッシアンカーは釘で型枠に固定して、コンクリートを打設します。

打設後の型枠を取ったときに、サッシアンカーは躯体に打ち込まれているというわけですshine







今回はここまでになりますnotes

次回もどうぞよろしくお願いしまーすpenguin...












3月の見学会情報はこちら・・→memo



朝日建設のHPに戻る・・→pc









基礎配筋

皆さまこんにちはhappy01



2月に入りましたねpaper

本日、相模原の午後2時頃の気温ですが、、、、

なんと「23℃」もありましたよっcoldsweats01どうした日本。。。

しっとりと汗をかいていますsweat01





ではでは。

気を取り直して、現場の状況をお伝えしたいと思いますkaraoke

やるぞう君が目印ですよんhappy01




中に入ると、基礎配筋を行っていましたsign01

「基礎エース」というT字の支えをコンクリート釘で打ちつけていきますflair

基礎エース=梁主筋の受け金物といった感じです。



そして、基礎エースの上に梁主筋。梁主筋にスターラップ筋を巻き付けますsign01

梁の主筋のまわりに巻きつける鉄筋で、あばら骨のように巻きつけるので、

あばら筋ともいいますflairこんな感じに。↓




お次は、基礎型枠建て込みの様子。

桟木(さんぎ)という木材の上に、型枠を固定し建て込みますrock


この型枠を固定するときに登場いたします、

「プラスチックコーン」、「セパレーター」、「フォームタイ」。

コンクリートを流し込む時、型枠が崩れないようにしっかりと固定しますflair





その上に今度は、スタイロフォームを敷き込みます。happy01

スタイロフォームとは、断熱材のことです。

1階の床つくりが始まりますよぉsign04

DSCN4207 - コピー.JPG

スタイロフォームの上に、スラブ配筋を行っていきますdash

スラブの鉄筋は、縦横の網目を2段に組んでいきますよ。





そして、先ほどの画像の赤丸をクローズアップっっsearchsearch

この鉄筋は、主筋といいます。主に、曲げ応力に抗する鉄筋のことです。

「主筋」の周りには、帯筋が巻き付いていますsign01








っと今回はここまでになりますnote

次回もよろしくですrundash







朝日建設のHPに戻るenter

2月は7会場で見学会を開催いたしますchick
