☆神田小川町の賃貸ビル|6階立上りコン打設

みなさま、こんにちは(^∇^*)/


昨日、我が家に、Gが出ました・・・(号泣)

しかもトイレのドアを開けた瞬間にいまして・・・(号泣)


父がスグに対処してくれましたが

しばらくドアを開けるのがトラウマで

トイレは時間が経ってから入りました・・・・( ;∀;)

はぁ、怖かった。


みなさまも、そろそろ時期ですので

お気を付けくださいませ・・・


さてそれでは、現場の様子をご紹介させていただきます(・_・ )ゞ




先日、6階立上りのコンクリート打設が行われました!

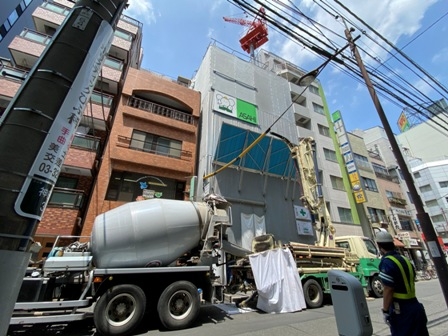

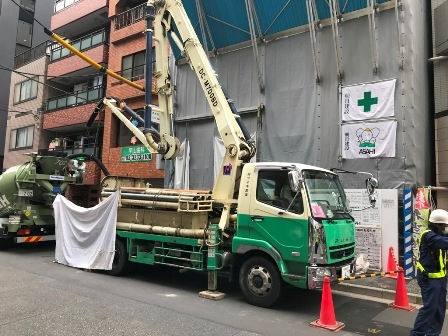

この生コン車とポンプ車のいる外観はおなじみの光景ですね。

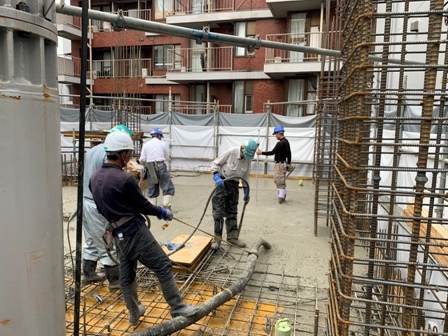

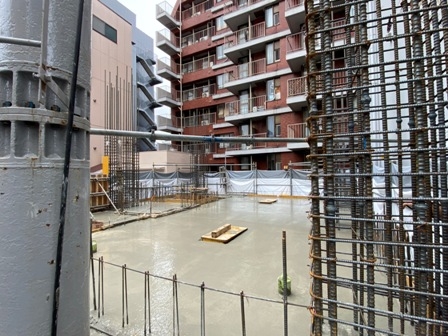

今回はスラブ打設が進んだタイミングを取材してきました!

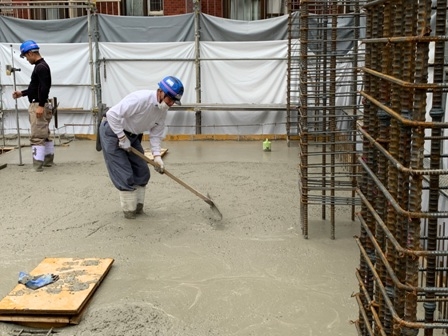

既定の厚みが打設された部分から、トンボを使い均していきます。

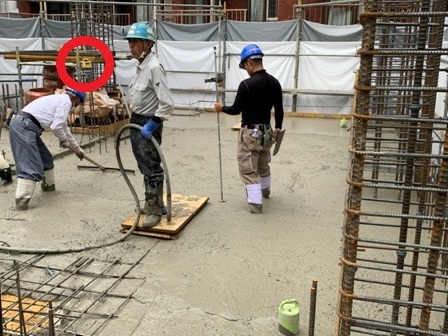

既定の厚みはレーザーレベルという機械で行います。

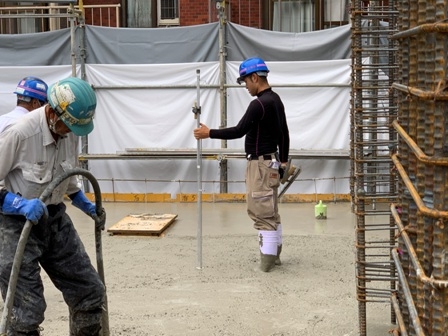

職人さんが持っている細長いものが受光機というものになります。

この受光機が事前に各地点のコンクリートの厚み入力された

レーザーレベルからのレーザーに反応します。

(下の赤丸の中の黄色い機械がレーザーレベルです)




設計図通りの高さまでコンクリートが流し込まれると、

ピ―――っと音で知らせてくれます。



また、

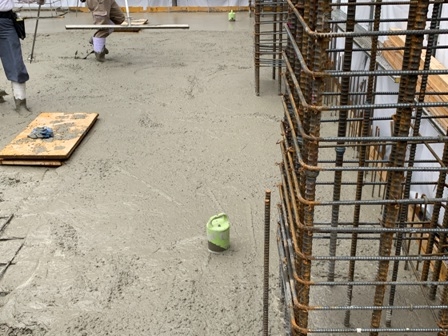

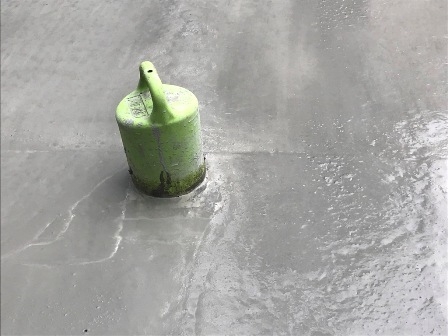

こちらのコンクリートに埋もれているように見えるもの。

決して異物などではございません。

こちらはスミポイントと呼ばれるものです。

ワインのコルク栓のように床の断熱材にあけられた穴に

しっかりとはまってます!




打設後コンクリートが硬化次第、スミポイントを抜くと

この部分に穴ができます。

この穴より下階のスラブに引いた基準墨

(型枠等を建て込む際に基準となる線)を

次の7階スラブに移し描くことができます。

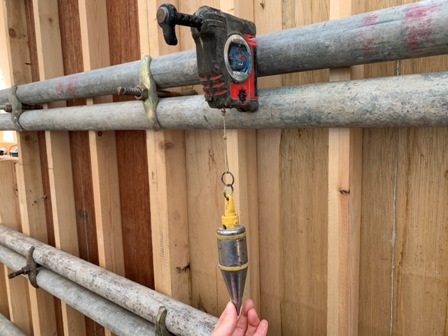

移し描く際にはこちらの糸の付いた下げ振り使用し

位置を読み、墨を出していきます!!


それでは今回の現場日記は以上です(・_・ )ゞ




完成予想パース



2021年1月完成予定

地上11階建

1LDK 4世帯

2LDK 1世帯

店舗 1戸

事務所 5戸




朝日建設の見学会情報

賃貸経営をご検討の方へ

注文住宅建設をお考えの方

☆神田小川町の賃貸ビル|6階躯体工事

みなさま、こんにちは(^∇^*)/


本日、代々木公園駅から徒歩4分、

代々木八幡駅からは徒歩2分の

(仮称)代々木5丁目マンションにて

完成見学会を開催致しております!!




こだわりの内装デザインとハイグレードな性能を

是非ご体感ください!!


さてそれでは、当現場の工事の様子をご紹介させていただきます(・_・ )ゞ

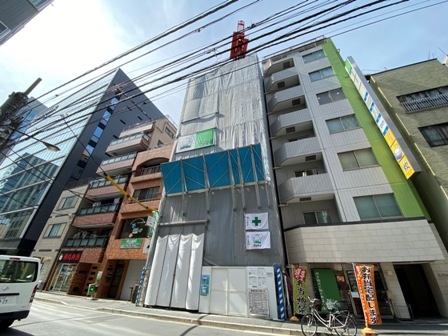

現在6階躯体工事が行われております。

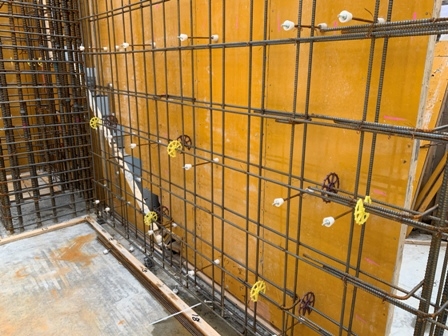

外部型枠が建て込まれ、配筋を行っております。




鉄筋は格子状に二重になるように組んでいます。

これをダブル配筋と言い、二重にすることで

打設するコンクリートの厚みも増すため、

より強度のある建物が期待できます。




一方下階の型枠がコンクリートの硬化が確認されたため、

解体されておりました。

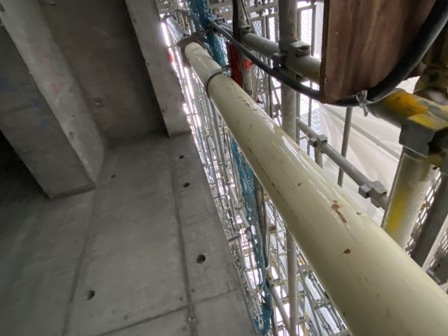

こちらは、エレベーターが設置される部分です。

1階から最上階まで筒抜けですので、このように入り口側が

フェンスでガードされ立ち入り禁止になっています。

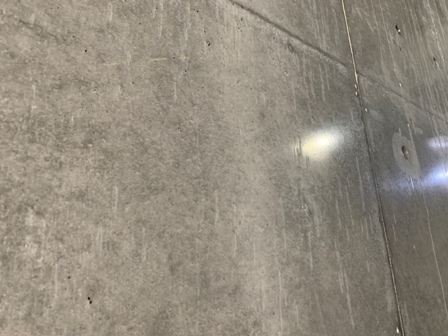

型枠が剥がされた表面は光を反射するほどツルッツルです。




以前にご紹介したコンパネに塗られたオレンジの塗料のおかげで

この様に綺麗に剥がす事が出来るというわけです!


それでは今回の現場日記は以上です(・_・ )ゞ




完成予想パース



2021年1月完成予定

地上11階建

1LDK 4世帯

2LDK 1世帯

店舗 1戸

事務所 5戸




朝日建設の見学会情報

賃貸経営をご検討の方へ

注文住宅建設をお考えの方

☆神田小川町の賃貸ビル|5階立上りコン打設

みなさま、こんにちは(^∇^*)/


先日、当現場に向かう途中にこんなものを

見つけました( ゚Д゚)!




こんなにも古風な見た目で、ミストが出てるんです!!!

これまで何回も通っているはずなのですが、

寒い時期だったからか、ミストが出ていなかったので

こんなものがあったとは気が付きませんでした(;・∀・)

夏場の取材時はこちらで涼ませていただきたいと思います!笑


さてそれでは、先日現場に行って参りましたので

工事の様子をご紹介させていただきます!

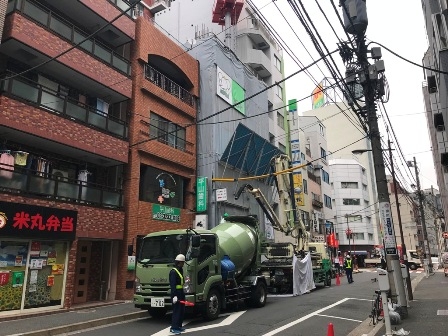

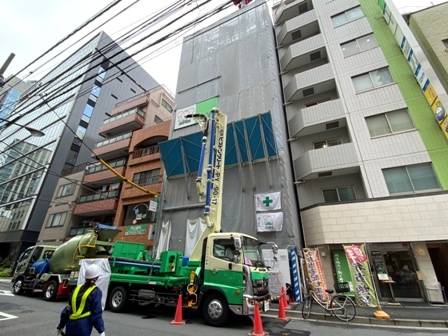

生コン車とポンプ車が停まっております。

この2台がいるということは・・・・




そうです!

コンクリート打設でございます!!

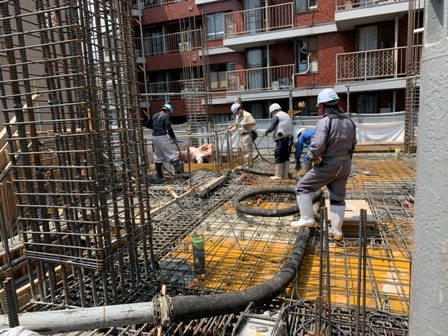

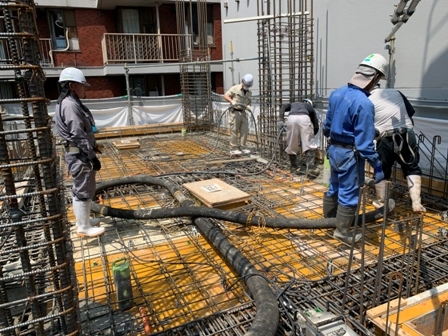

5階躯体の建込みが完了し、先日打設が行われました。




上から外を見るとこんな景色が見えます。

以前まで、ポンプ車から伸ばしたホースが足場を越え、

躯体にコンクリートが打設されていましたが、

今回、そのホースが見当たりません。




ポンプ車のホースの長さにも、限界がございます。

実は前回の打設の時から、

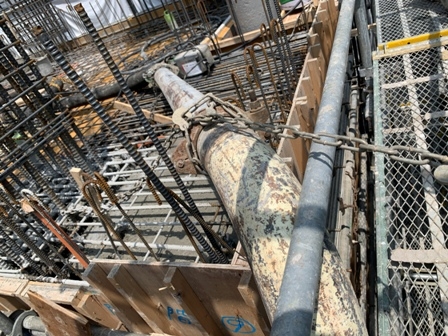

足場にコンクリート圧送用の管が取り付けられ、

この管を介してコンクリートが打設されております!

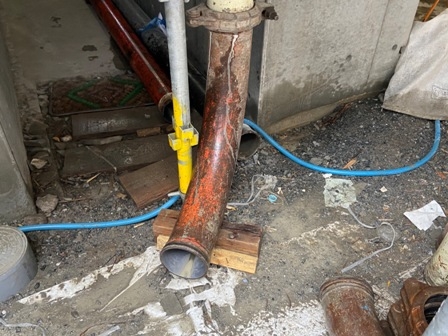

一番下はこの様に、ポンプ車のホースを繋げられるようになっています。




躯体と一緒にこの管も伸びていきます!




打設作業は順調に進み無事、5階が立上がりましたので、

次回より6階躯体工事に入ります!


それでは今回の現場日記は以上です(・_・ )ゞ




完成予想パース



2021年1月完成予定

地上11階建

1LDK 4世帯

2LDK 1世帯

店舗 1戸

事務所 5戸




朝日建設の見学会情報

賃貸経営をご検討の方へ

注文住宅建設をお考えの方

☆神田小川町の賃貸ビル|5階躯体工事

みなさま、こんにちは(^∇^*)/


先日、自宅の網戸にトカゲさんがひっついていました。




やたらシッポが長かったです。

切れないように気をつけて生活を送ってほしいです。


さてそれでは、先日先輩が【神田神保町2丁目ビル】の取材ついでに

当現場の様子も写真に収めてきて頂きましたので、

工事の様子をご紹介させていただきます(・_・ )ゞ




前回の更新にて、無事4階が立上がりました当現場。

現在5階躯体工事を行っております。

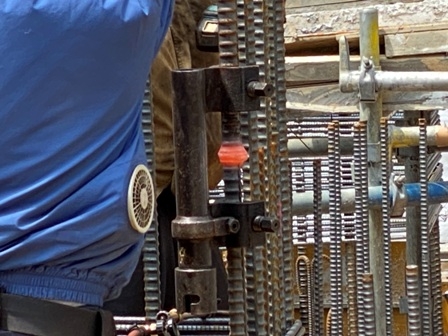

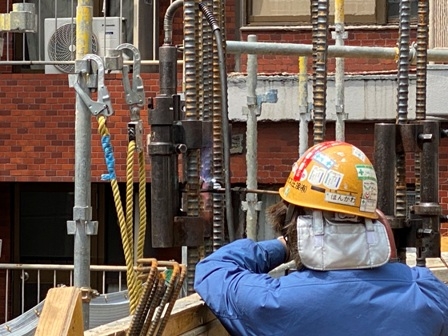

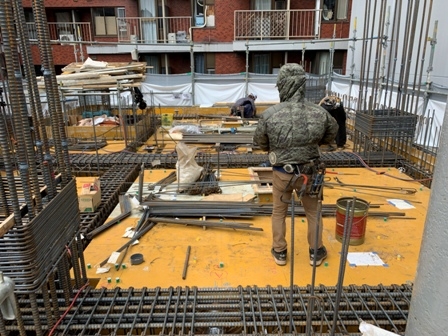

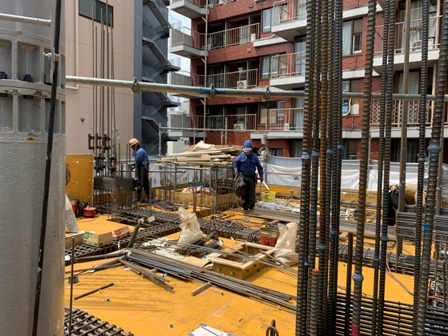

取材時は6階躯体に続く柱主筋のガス圧接が行われていたそうです!




鉄筋の端部を研削し、ピカピカにしたもの同士を

赤く焼いて原子を結合させ、もともと1本のもとしてしまうのが圧接です。




直径19ミリ以上の鉄筋を繋げる場合は必ずこの方法です。




一方こちらは5階躯体内部です。

スラブの敷き込みが完了。スラブ配筋前になります。

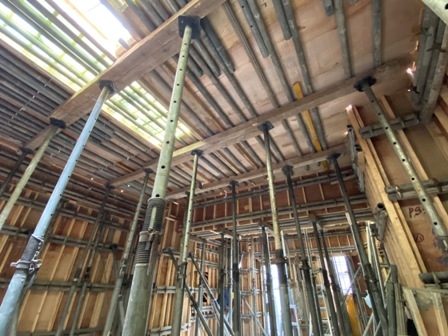

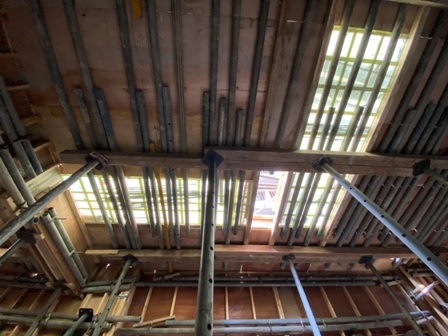

以前にもご紹介したサポートの上に、

バタ角と呼ばれる角材をまたがせ、

更にその上に単管を乗せ、最後に型枠が敷き込まれます。




スラブ配筋完了後、5階立上りの打設となります!


それでは今回の現場日記は以上です(・_・ )ゞ




完成予定パース



2020年12月完成予定

地上11階建

2LDK1世帯

店舗1戸

事務所9戸




朝日建設の見学会情報

賃貸経営をご検討の方へ

注文住宅建設をお考えの方

☆神田小川町の賃貸ビル|4階立上りコン打設

みなさま、こんにちは(^∇^*)/


本日は「大安」「一粒万倍」が重なる、

1年の中で数少ない縁起の良いです!!

「一粒万倍」は何を始めるにもいい日とされています!

この機械に新しいことに挑戦してみてくださいね




さてそれでは、現場の様子をご紹介させていただきます(・_・ )ゞ




現場にお馴染みの重機が集まっております!




お分かり頂けますようにコンクリート打設が行われました!

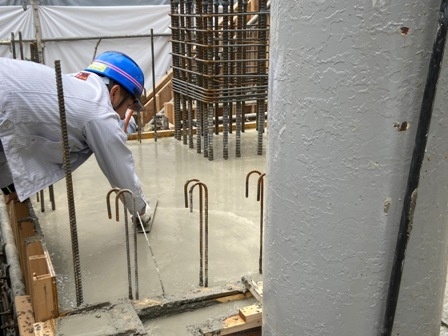

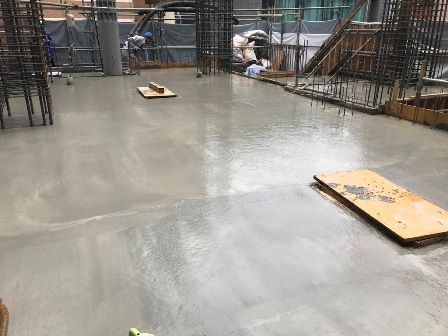

こちら打ち終わり、打設完了に見えますが、

トンボを使い均しただけの状態ですので、まだ終了ではございません。




鏝(コテ)を使い、細かなとこから広いスラブ面に至るまで、

全てを押さえていきます。

コンクリートを「均す」ではなく「押さえる」と言います。

一度全面を押さえると、更にもう一度全面を押さえ、

2回の押さえ作業を行います。

2回行うことでコンクリートの強度を高めています!!




無事4階が立上がりましたので、

次回より5階躯体工事に入ります!


それでは、今回の現場日記は以上です(・_・ )ゞ
