先日、ペントハウスのコンクリート打設を行いましたッ！





？ペントハウス？

屋上の上に突き出した部分のことを言います。

建築基準法では建築面積の８分の１以内なら階数に含まないとされますが、

居室としては利用できません。


そのため、階段室やエレベーターの機械室、倉庫や高架水槽などに

利用されることも多いようです。






当物件は簡単に言いますと、屋上へ上がる為の

階段部分・・・と言えば分かりやすいでしょうか？(*＾▽＾*)







ペントハウスの他に、

塔屋（とうや）と呼んだりします。







こちらも配筋をし、型枠を建て込み

コンクリートを打設致しますッ！











打設が完了し、

これにて無事上棟となりましたッ









工事は躯体工事から、内装工事・外装工事へと入りますッ( ´∀｀)σ







さてッ！

上棟したという事は、お待ちかねの構造見学会です





5/12.13（土日）の両日、

先着50名様にはティッシュ2箱をプレゼント致します(*＾▽＾*)ひゃっほー！





皆様のご来場お待ちしております☆





　詳細はコチラから！









２階立ち上がり屋上スラブのコンクリート打設ですッ！









以前ちょこっと、ご紹介致しましたスランプコーン試験

皆様覚えていらっしゃいますか？？(*＾▽＾*)　詳しくどうぞー





スランプコーンに生コンを入れます。





スランプ（ｓｌｕｍｐ）には「ドサッ！と落とす」という意味があります。スランプに陥るのスランプと同じ

コーン（ｃｏｎｅ）は円錐形。







しっかりと生コン詰めてッ！









抜き取りますッ！

ドサッ！





スランプコーン高さ30ｃｍから、山の高さを引いた距離がスランプ値でしたね(*＾▽＾*)





ちなみに、広がった幅はスランプフローと言います









続いてコンクリに含まれる空気の量を

ワシントン型エアメーターを使って測定しますッ！







空気量は一般的に4.5±1.5％とされています。









全ての結果を記入し記録として残します





ちなみにコンクリートはテストピースというサンプルを６本つくり、

強度試験をするため保管されます。







さッ！いよいよ打設です

















柱・壁、梁・スラブ・・・と打設していきますッ！









こちらコンクリートバイブレーター！





締め固め、生コンを充鎮させます。















打設完了ですッ





ペントハウスのコンクリ打設＝上棟は、

次回お伝え致しますね



















花散らしの雨が降っていますね（´Д｀）

明日のお天気まで、持ってくれるといいですね







さささ！現場の様子をお伝え致しますッ







こちら１階立ち上がり２階スラブコンクリ打設後・・・









墨出しが行われますッ！





？墨出し？

建物の柱の中心線や床・壁の仕上げ面の位置など、

工事の基準となる線を構造体などにしるすこと。





墨、お分かりになりますかー？？(´∀｀)



ちなみに、墨出しに使う墨は一般的に墨汁がほとんどで、

墨汁にはニカワ（接着剤）が入っている為、墨は中々消えませんッ









墨出しが終わると、型枠を建て込んでいきますッ！









外側の型枠が決まると、壁配筋が行われます。











こちらは、型枠補強材のPコンを取り付けていますッ！









型枠は単管パイプだけで補強しているのではなく、

Pコン・セパレーター・フォームタイで締め固めますッ





　セパレーター

　　型枠どうしの間隔を保つ為に使われます。

　　セパレーターだけはコンクリの中に埋まります。


　Ｐコン（プラスチックコーンの略）

　　セパレーターが入る方がメスネジ。

　　反対側はフォームタイのメスネジが入る仕組みとなっています。



　フォームタイ

　　型枠（ｆｏｒｍ）を締める（ｔｉｅ）道具です。

　　セパレーターとＰコンを外側から締め付け、型枠をしっかりと固定する役割です。







この型枠３兄弟により、

生コンの重さで外側に型枠がはらむのを防ぎますッ









屋上スラブ、スタットボードの敷き込みを行います。







それでは今回はここまでですッ！

次回の更新をお楽しみにー







　朝日建設のフェイスブックはこちら→　http://www.facebook.com/asahi.kk?













４月に入りましたッ！



後数日で桜が開花しそうですね(*＾▽＾*)　楽しみです











さッ！現場の様子をお伝え致します

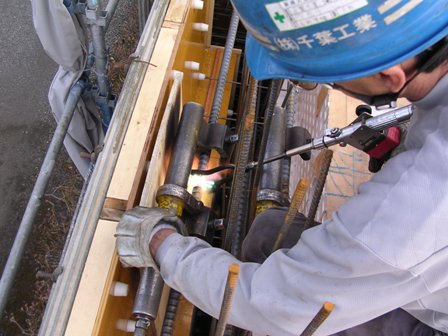

写真は梁、鉄筋の圧接を行っていますッ！



ガス圧接については、

以前コチラの記事で紹介しております( ´∀｀)σ　どうぞ









パ！っと見た感じですと、

鉄が溶融しているのだろう・・・と、思ってしまいますね。







ちなみに、鉄道のレールもガス圧接でつないでいるそうです(´∀｀)

















続きまして、スラブ配筋です





スラブの鉄筋は、１５ｃｍ~２０ｃｍ間隔に

縦横の網目を２段に組んでいきますッ！（正確には構造計算によります）





鉄筋の太さは、梁から梁までのスパンによって変わってきます











等間隔に並んでいるコレは・・・・





スペーサーですッ！







前回紹介致しました壁の中のスペーサーと、

形は違えど役割は一緒です



スペース（ｓｐａｃｅ）をとる道具。と、いう意味です(*＾▽＾*)











さッ！そしてコンクリートの打設です







の、前に・・・こちらスランプフロー試験です(*＾▽＾*)　寒そうー





？？スランプ？？

スランプコーンというバケツに生コンを入れて、

コーンを外した時に、どれくらい生コンの山が沈んだか・・・という値です。







どれくらい低くなったかを測ると、生コンの軟らかさが分かりますッ！





軟らかい、ということは、施工がしやすいということです

通常のスランプ値は18ｃｍ程度と言われています。

（スランプコーン高さ30ｃｍから、山の高さを引いた距離がスランプ値です！）





問題なければ、打設開始ッ( ´∀｀)σ

















打設が完了致しましたー









それでは今回はここまでです(*＾▽＾*)

次回の更新をお楽しみにー









　朝日建設のフェイスブックはこちら⇒http://www.facebook.com/asahi.kk

















もうすぐ４月ッ！



なにやらツバメの目撃情報も増えてまいりましたー

早く会いたいです、ツバメさんーーーーーー







さッ！現場の様子をお伝え致します





１階の型枠の建て込みが行われております(*＾▽＾*)　





型枠は文字通り、コンクリートを一定の形状に固めて成型する為の型です。

建物の精度を決める上で、最も重要なものが型枠なのですッ

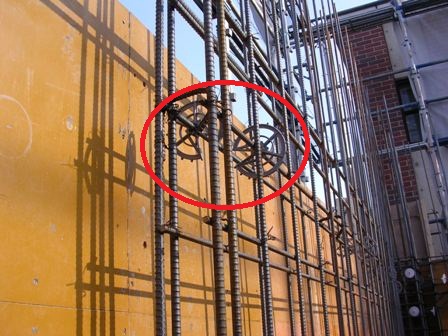

こちらはスペーサーといい、鉄筋の間に入れることで

かぶり厚さを自動的にとる事ができます





？かぶり厚さ？　

コンクリート表面から鉄筋表面までの距離のことです。







鉄筋コンクリートは、コンクリートのアルカリ性によって

鉄筋が錆びるのを防いでいますからね( ´∀｀)σ


充分なかぶり厚さを確保しないと、設計通りの強度を得られません







さッ！



お次は内側の型枠です。





こちらの白と黒のものが、内側型枠スタットボードですッ！





？スタットボード？

ポリスチレンフォームに特殊プラスティック補強材を組み込んだ

型枠兼用の複合断熱材です。



高気密・高断熱の高い基本性能に加え、内部の型枠（コンパネ）が不要のため、

環境に優しくまた短工期を実現。その結果、通常作業コストが大幅にカットされています。









続きまして２階の床つくりです





サポートの上には、バタ角をまたがせて

さらに安定させる為に単管パイプをのせて固定ッ！




丸いパイプをのせると安定するなんて、不思議ですねー(*＾▽＾*)







ちなみにサポートは、１本でおよそ１トンの重さを支えることが出来ます。スゴッ
