★スラブコンクリートの打設★

皆さまこんにちはcloud





10月ももうすぐ終わってしまいますねー・・

今年も残すところあと2ヶ月です(°д°)



これからどんどん冬に近づいて寒くなっていきますので、

なんとしてでも風邪は引きたくないですねsweat02



手洗いうがいは必須です!!!!!!







さてさて。

先日、青葉区市ケ尾町の現場に行ってまいりましたrunrunrun

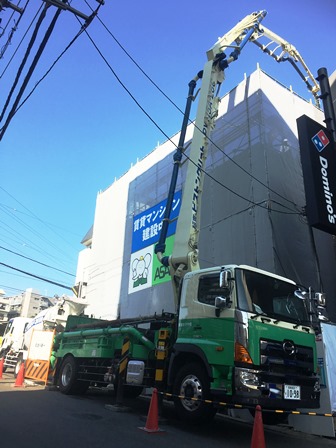

ポンプ車が止まっている・・・ということは!

スラブのコンクリート打設を行なっておりましたーーーーー(・∀・)







前回のブログでは、スタットボードの建て込み状況をお伝えいたしましたflair



厚さ50mmの断熱型枠材です(・Д・)






これをスラブにも敷き込み、配筋をした後にコンクリート打設となります。

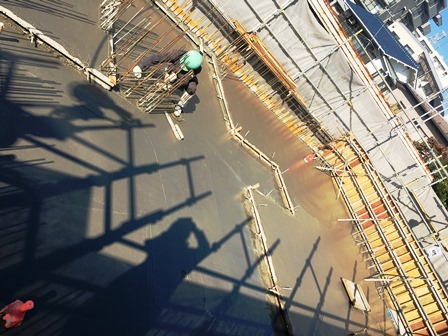

わたしが取材に行った際には、このような状況でございましたshine

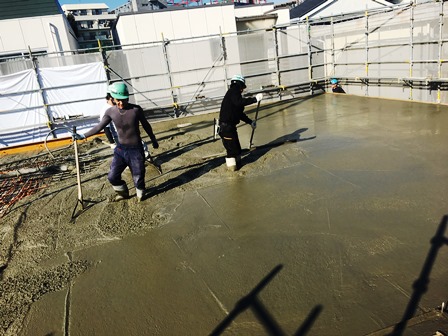

所定の深さまで打設されたコンクリートを、職人さんがトンボで均していました(^ω^)なめらかぁ








こっちはもっとなめらかです!



鏝(こて)を使って、押さえの作業を行なっておりましたrock

先ほどとは違い、こちらの職人さんは草履のようなものを履いておりましたよっ








押さえのタイミングは、ブリーディング水が引いてきた頃です。



ブリーティング:コンクリート打設後に重い材料(砂やセメント)は下に沈み込み、

          軽い水が表面に上がってくる現象のこと



この水をブリーディング水といいますchick












下階はサポート(支保工)がまだまだ立っているところが多い中ー。

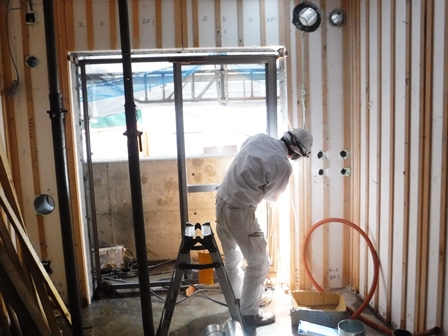

こちらではサッシの取付が行なわれておりました(・∀・)

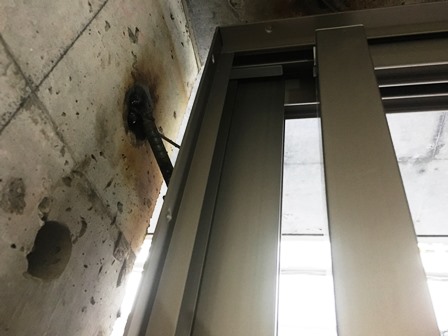

サッシ開口部には予め、サッシアンカーという金物が打ち込まれております。

写真はサッシアンカーと鉄筋、さらに鉄筋とサッシの溶接を行っている最中ですrock










ややこしいですが、こちらを見ると分かるかと。

でもよく見ると、サッシが宙ぶらりんですよね?????????(?_?)????








この謎はまた次回に解き明かすということで・・・

今回はこの辺で失礼いたします( ̄^ ̄)ゞ







--- キリトリ hairsalon --



神奈川県横浜市青葉区市ケ尾町にて、

地上4階建の新築賃貸マンションを建設しております(∩´∀`)∩



最寄は東急田園都市線市ケ尾町駅train歩いて約3分程!



0315 hp.jpg







見学会情報

朝日建設へのお問い合わせ

朝日建設のHP

★スタットボードの建て込み★



皆さま( ノ゚Д゚)こんにちは





雨の日が続きますねー・・rainそして寒いっ

寒すぎるので、足元ヒーターを付けながらの現場日記更新です(・Д・)



皆さまも風邪を引かないように気をつけてくださいね。





さて!



先日、市ケ尾町の現場取材に行ってまいりましたので、

工事の様子をご紹介したいと思いますfishfishfish










工事はちょーーっと進み。



2階の躯体工事がすでに始まっており、

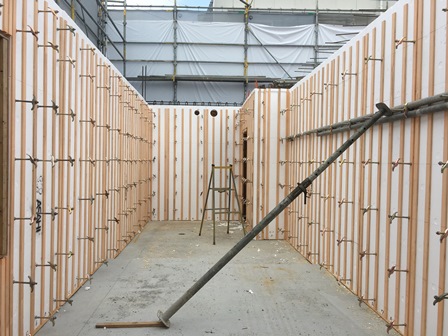

スタットボードの建て込みが行われておりました(^ω^)










厚さ50mm(ポリスチレンフォーム部分) の断熱型枠材になります。



断熱材+型枠材になっておりますので、内部の型枠は必要( ´ゝ`)無!!!

環境にやさしく、工期の短縮にもつながりますねflair



ちなみにスタットボードとご紹介しましたが、エコライフボードとも言うらしいですよ(・∀・)

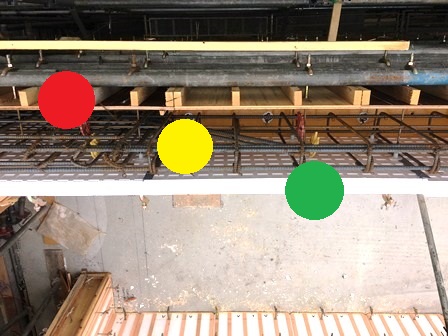

赤丸の部分がコンパネ、黄丸部分が壁配筋、緑丸がスタットボードになります。

壁配筋を挟むようにスタットボードの建て込みが行われていますねpaper

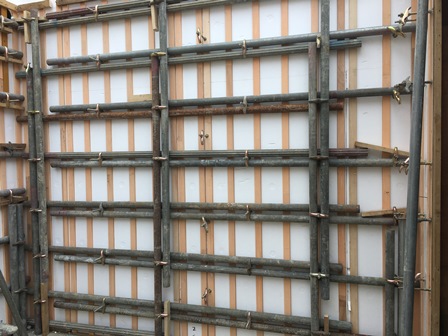

別の場所では、職人さんが型枠の締固めを行なっていました!

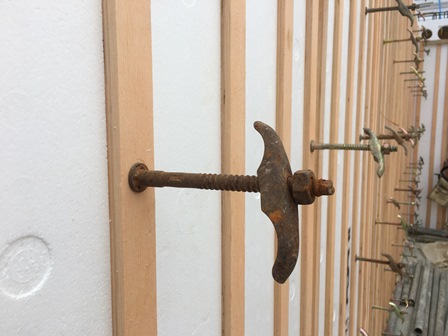

単管パイプをフォームタイに挟み、金具を使って締固めます。










型枠が崩壊しないようにこうやって補強をしているんですよーーーーrun

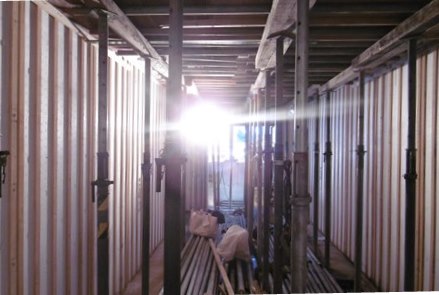

下階は、

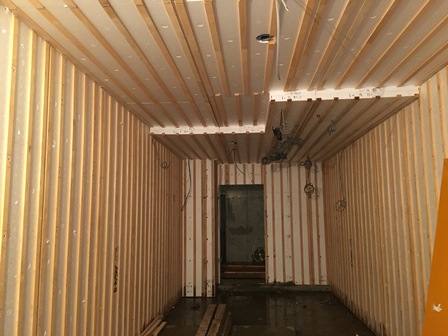

以前はこのようにサポートがたくさん立っていましたが、、、








サポートが外れました!視界が明るくなりました。笑

設備屋さんが通線を行なっておりましたよう。








以上!

今回はここまでになりますーchick次回もよろしくどうぞ。





--- キリトリ hairsalon --



神奈川県横浜市青葉区市ケ尾町にて、

地上4階建の新築賃貸マンションを建設しております(∩´∀`)∩



最寄は東急田園都市線市ケ尾町駅train歩いて約3分程!



0315 hp.jpg







見学会情報

朝日建設へのお問い合わせ

朝日建設のHP

★現場取材に行ってきました!★

皆さま( ノ゚Д゚)こんにちは





太陽が出てきました!

今日、日中は少し暑くなるみたいですよsweat02



こういう季節は、着る服に困りますね・・・。

早く冬にならないかなー。夏より冬派なので、わたくし。





・・・そんなことはさておき。

昨日、市ケ尾町の現場に行ってきましたので、早速ご紹介したいと思いますpencil










当物件は、地下1階・地上3階の建物になりますpaper

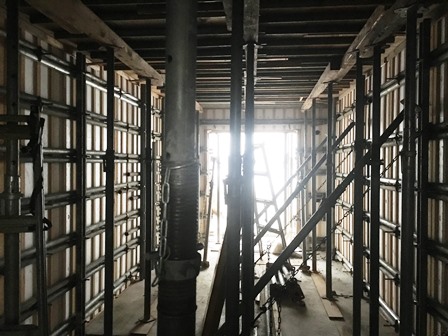

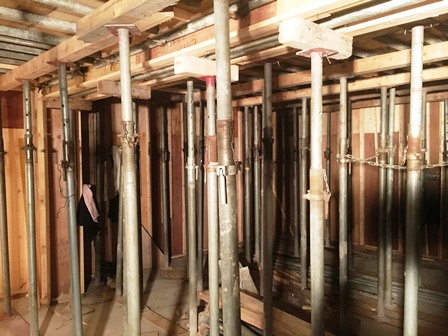

地下1階部分はこのように!

サポートでがちっがちに固定されていました(^ω^)

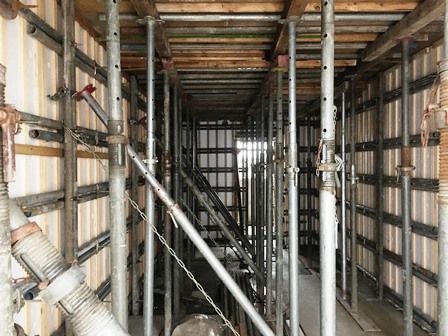

お次に上に上がりまして、地上1階部分。

こちらも同様に、支保工の嵐でしたtyphoon



写真と違うところは、スタットボード(断熱型枠材)が見えている所ですね(・∀・)

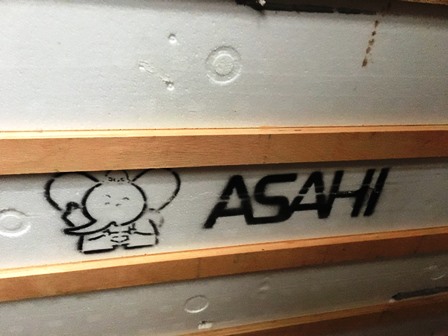

朝日建設のやるぞう君がスタットボードにっ













さらに上に上がりますとー・・

1階立上りのコンクリート打設を行なったあとでございまして。



2階躯体工事が始まろうとしておりますrock








その様子は次回に詳しくお伝えしたいと思いますので、

どうぞお楽しみにーfishfish





--- キリトリ hairsalon --



神奈川県横浜市青葉区市ケ尾町にて、

地下1階・地上3階建の新築賃貸マンションを建設しております(∩´∀`)∩



最寄は東急田園都市線市ケ尾町駅train歩いて約3分程!



0315 hp.jpg





管理会社:(有)イサミ商事



見学会情報

朝日建設へのお問い合わせ

朝日建設のHP

★2階躯体工事★

皆さまこんにちは(´・ω・`)





秋晴れですねーsun

少し暑いですが、ここ最近はお天気が良くて嬉しいですっ



本日、青葉区市ケ尾町の現場に行ってきました(^Д^)

さっそく工事の様子をご紹介しますねー

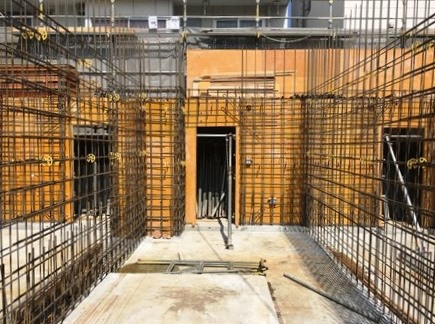

2階の躯体工事が行われていましたrun

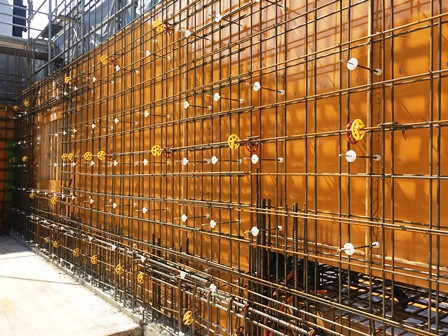

型枠の建て込み・壁配筋の様子を、まずはご紹介します。



黄色いのが型枠(コンクリートパネル)が建て込まれていますねpaper

これは外部の型枠になりますっ

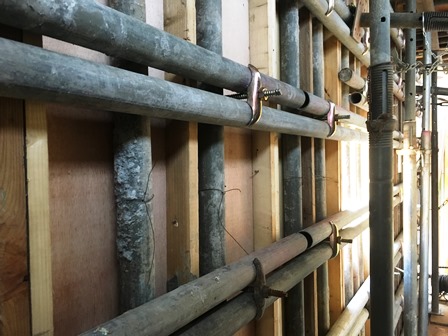

型枠の裏側はどうなっているのかというとっ

フォームタイの間に単管パイプが挟まれています。



表側(↑の黄色側)には、セパレーターとPコンがございます。

この3つを使って型枠が崩壊しないように補強をしていますよ(´∀`)shine

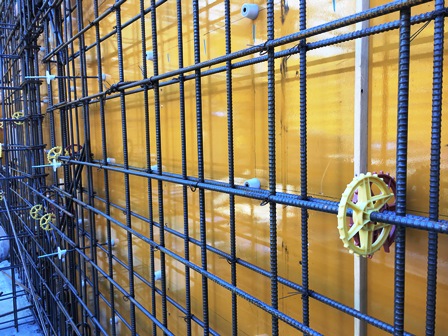

配筋をズーーーーームアップっsearch



タテヨコと2段に組まれていますね。

また、鉄筋が交差されている箇所は結束線で結ばれて固定がされています(・Д・)

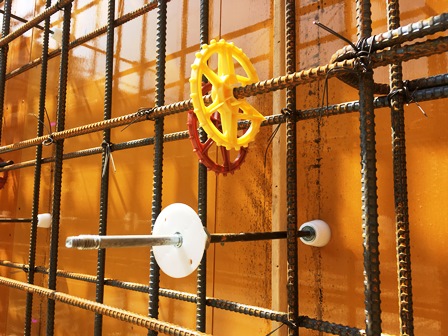

黄色や赤の丸いもの。ドーナツ型のスペーサーでございますgood

スペーサーは、かぶり厚さ※1を確保するためのものになります。






※1鉄筋を覆うコンクリートの厚さのことをいいます。

かぶり厚さが厚いほど、耐久性・耐火性が高い建物となります。

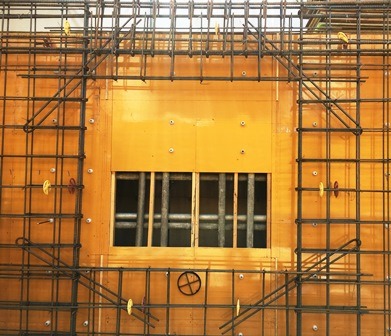

このような開口部には、

写真のように斜め45度に、補強筋として鉄筋を入れていますhorse










以上!

今回はここまでになりますー(゚∀゚ )次回もお楽しみに。







--- キリトリ hairsalon --



神奈川県横浜市青葉区市ケ尾町にて、

地上4階建の新築賃貸マンションを建設しております(∩´∀`)∩



最寄は東急田園都市線市ケ尾町駅train歩いて約3分程!



0315 hp.jpg







見学会情報

朝日建設へのお問い合わせ

朝日建設のHP

★スラブコンクリート打設その後★

皆さま( ノ゚Д゚)こんにちは





9月は2会場で賃貸マンションの見学会が開催されますよー!

ご興味のある方はぜひ、ご来場くださいませchick

見学会情報を見る








では、市ケ尾町の現場日記を更新したいと思います( ̄^ ̄)ゞ

前回のブログでは、スラブコンクリートの打設状況をお伝えしましたpencil




お さ ら い

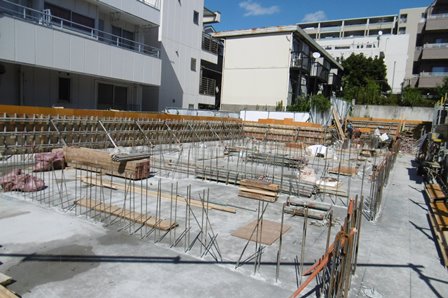

コンクリート打設が終わり、硬化していますpaper

2階の躯体工事が始まりますよー。

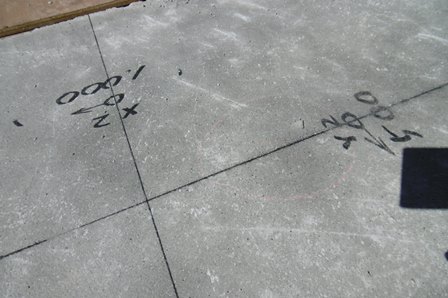

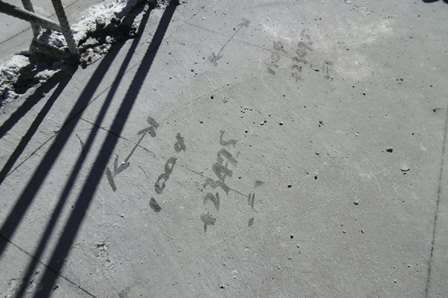

その前に、コンクリート表面には墨出しがされています____pen

図面に記されている縮尺をもとに、実際の寸法を躯体に書き記す作業です。



工事を進めるうえで基準となる墨を、親墨といいます。

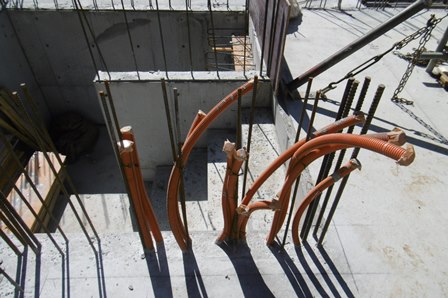

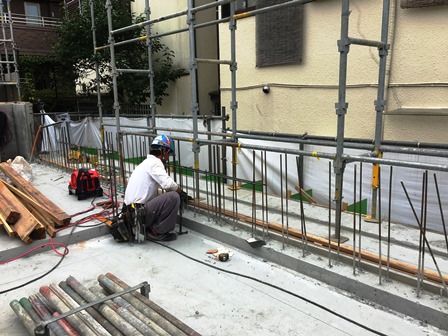

コンクリート表面からCD管と鉄筋が飛び出ています。ニョキ



下階の壁配筋の鉄筋です。

これを新たな鉄筋と絡めて壁配筋を行っていますよー(・Д・)

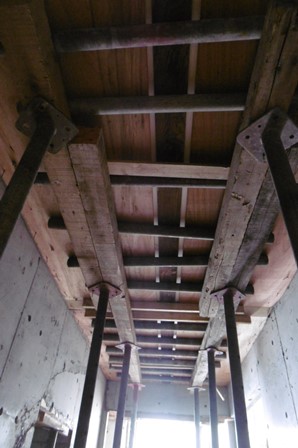

1階の様子です。

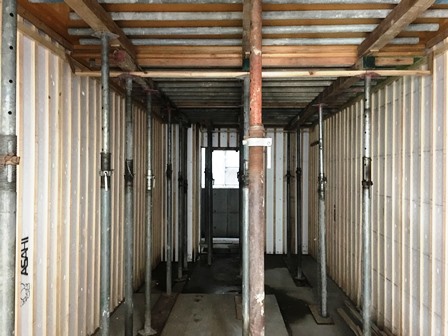

型枠支保工(サポート)がたくさん立っていましたscissors

角材を挟んで釘で固定しています。






コンクリートがきちんと強度が出る素材になった後、型枠と共に外されます。










以上になります!

次回のブログもお楽しみにーーーfish
