*2階立上りコンクリート打設

皆さまこんにちはsun





本日、大田区本羽田の当物件。

コンクリート打設でしたので、取材に行ってまいりましたーε=ε=ε=┌( ;゚д゚)┘



お天気もよく、まさにコンクリート打設日でした。

早速ご紹介させて頂きます(^-^)



(逆光で申し訳ございませんorz)

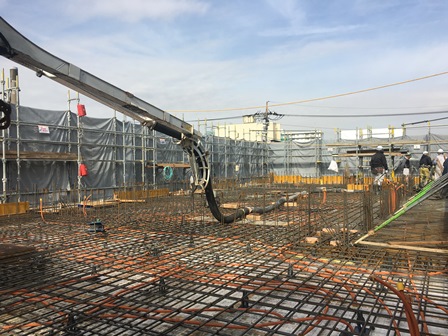

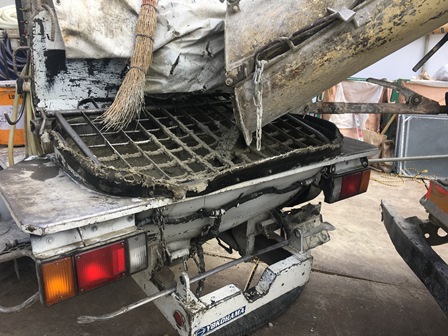

ポンプ車と生コン車の「おしり同士」をくっつけ、ポンプ車のバケットに生コンを流し込んでいます。



「おしり」から「おしり」へ、受け流すイメージですね。(°д°)



バケットに卸された生コンは、

ポンプ車に搭載されたポンプへと吸い込まれ、押し出されますよrun



では早速上へ。








びよーーーーんと伸びていますね。



ポンプの圧力により、

管を通して生コンクリートが打ち込み箇所まで送られていますtyphoon








職人さん、ホースを付け替えています!

余裕で抱えていますが相当重いはず・・・sweat01

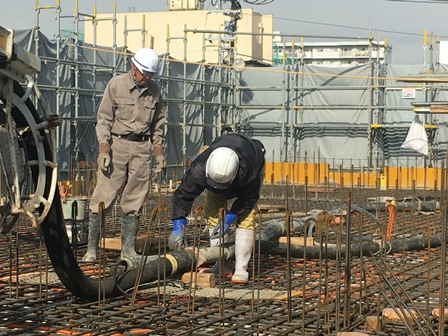

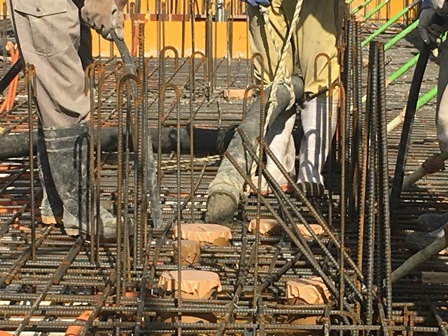

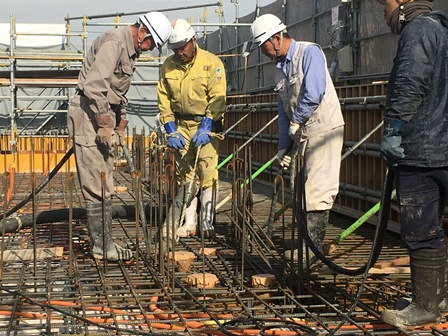

生コンを型枠に詰め込むように打設しています。

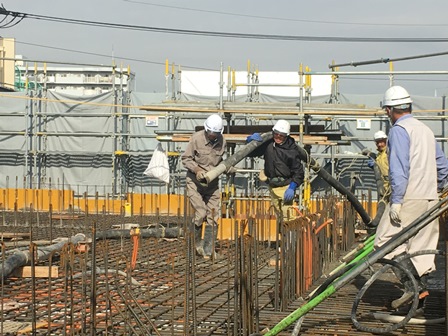

コンクリートが出ている太いホースを持っている職人さんの両サイド、

職人さん2人が細い管のような物を持ち、一緒に型枠内に入れていますねgood

これをバイブレーターといいます(∩´∀`)∩






振動を与えながら打設をしています!



そうする事で、

内部の空隙を排除でき、密度の高いコンクリートになるのです(☆∀☆)



現場に到着する際、「トントントン」と叩いている音が聞こえました。

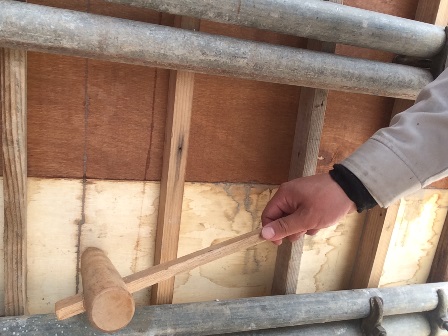

バイブレーターの他に木槌を使って型枠を叩き、振動を与えていたのです!!



残念ながらその写真はありません、スミマセン。でも叩いているのは本当です。汗

下記イメージですorz






コンクリート打設していますね。先程の写真をズーム致しましたsearch



鉄筋に「筒状」の物が挟まっています、これはボイド管になります(^ω^)

設備などの配管の為のスリーブを抜く際に使用します。








コンクリート打設の一部をお伝えしましたchick

打設完了後は「押さえ」の作業をして、表面を滑らかにします。



そして硬化後は墨出しを行い、3階・躯体工事に入りますー( ´∀`)人(´∀` )





以上になります!

次回もよろしくどうぞー。^^





- - キリトリhairsalon- - -

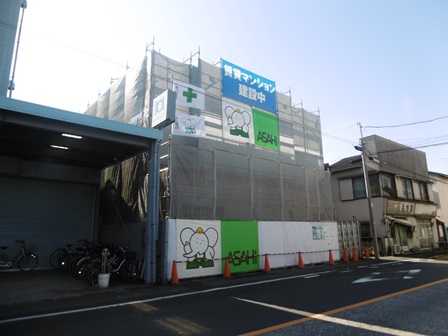

大田区本羽田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅は京急空港線「大鳥居」train徒歩約13分程。





間取は



1LDK(18戸)・オーナールーム(1戸)の自宅併用マンションになります(・∀・)








見学会情報はこちら

朝日建設のHP





*スラブ配筋

皆さまこんにちは(^O^)





今日の午前中、当物件の取材に行ってきましたrun

早速工事の様子をご紹介したいと思います。



それにしても今日は本当に良いお天気でした!

昨日の雪はなんだったのでしょうか・・ね。

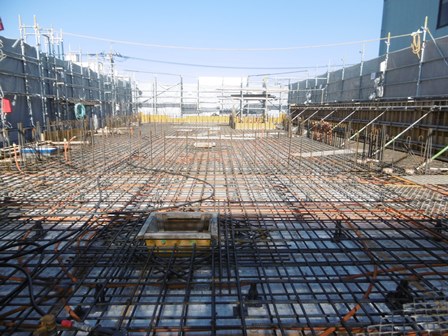

スラブ配筋が終わったようですshine

配筋、キレイですねえ(^ω^)



オレンジ色のCD管も通されています!

この中に電線が通され、そのままコンクリートの中に埋め込まれます。

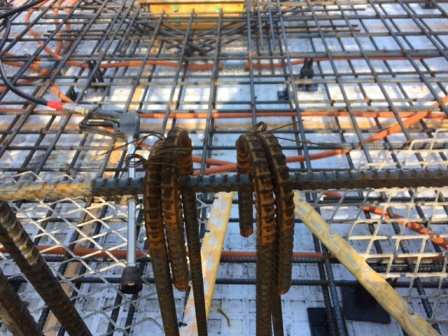

配筋もよく見ると、2段になって組まれていますよね!










配筋後、鉄筋を結束線を使って結び固定します。



ちょっと見えにくいですが・・・結束線で結ばれているのが見えますでしょうか?

こんな感じで、スラブの配筋にもされていますsign01










画像だと、結束線が見えやすいですね(多汗)

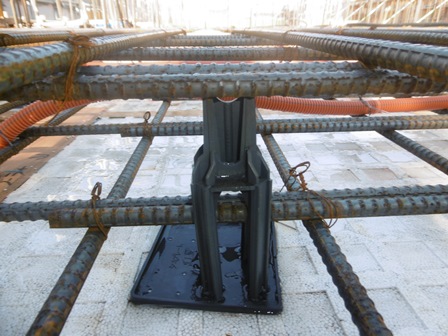

また、スタットボードの上に置かれている物をスペーサーといいますflair

鉄筋をまたぐように、各箇所に置かれています。鉄筋を支えているようにも見えますね(^-^)








スペーサーの役割は・・・



鉄筋がずれないように固定する、

即ち、かぶり厚さを確保する為に用いられていますchick



かぶり厚さは鉄筋から、コンクリート表面までの距離の事をいいます。

コンクリートの厚さですよね。



これを十分に確保出来ていないと、設計通りの強度を得られません(´<_` )






配筋の上にメッシュの板のような物が置いてありますsign01

その名も、メッシュウォーク。



この上を歩いて作業を行いますrock

せっかく組んだ鉄筋を傷めずに済みますね( ´∀`)人(´∀` )





配筋後は検査を行い、検査に合格後コンクリート打設となりますfish

設計図通りに配筋がされているかの確認です!



鉄筋の本数や太さ、適正なかぶり厚さ、鉄筋の間隔など

この検査に合格しないとコンクリート打設に進めないのです( ´ゝ`)無無無










1階の様子ですgood

1階の躯体工事の様子

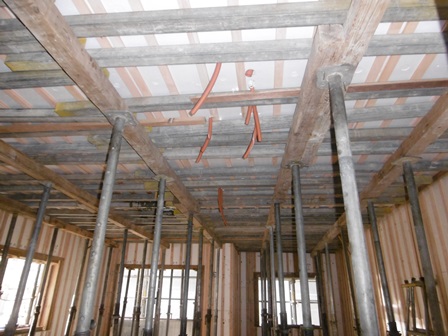

天井からCD管が出ていますね。この中に電線が入っていますtyphoon



この細い管の中に電線を通すことは、どう考えても不可能なので

通線工具「スチール」を使って電線は通されています(°д°)

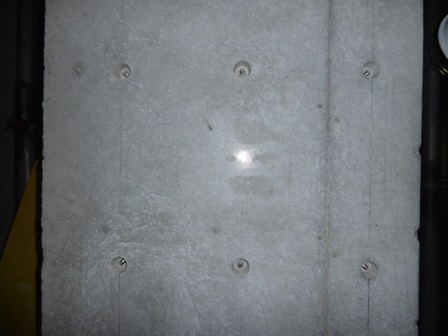

コレ見てください!躯体に穴が空いていますね(・∀・)



型枠締めつけの際の締め付け金具「Pコン」の後ですpaper

後ほどモルタルで穴埋めをしますよ(*´∀`*)








以上になります!

次回も宜しくお願い致しますchick





- - キリトリhairsalon- - -





大田区本羽田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅は京急空港線「大鳥居」train徒歩約13分程。





間取は



1LDK(18戸)・オーナールーム(1戸)の自宅併用マンションになります(・∀・)








見学会情報はこちら

朝日建設のHP

*まるで魔法瓶構造

皆さまこんにちは(*゚▽゚*)





今日は、当物件の構造についてご紹介したいと思いますrock



当物件は鉄筋コンクリート造の建物になります。



引っ張る力に強い「鉄筋」と圧縮する力に強い「コンクリート」。

双方の得意とする性格を組み合わせ、強い構造体にした建物になります!

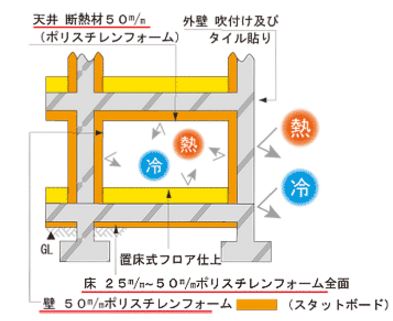

また、現場日記でも登場するスタットボード

厚さ50mmの断熱型枠材ですよね!



各戸ごとに余裕を持った厚みのコンクリート外壁・戸境壁・天井それぞれ、

スタットボードで覆うことにより、冬の寒さ・夏の暑さをシャットアウトする、

高気密・高断熱 省エネ快適空間生まれますshine








まるで魔法瓶の中にいるような、理想の空間が出来上がりますheart01



sdkjaoigjeorihag eoass.JPG





さらに、朝日建設は二重サッシが標準仕様ですfish

外気を遮断できる他、遮音性・断熱性にも期待ができます。



また、

結露を防止してくれたり、セキュリティ効果もありますね(^-^)



二重サッシ 結露がつきにくい







標準仕様は他にも!

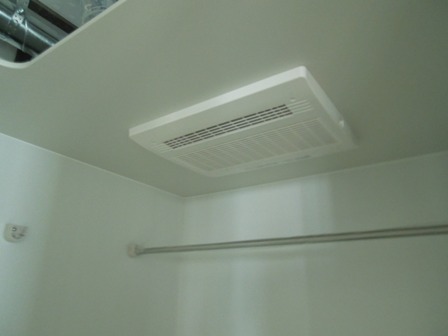

そのone浴室乾燥換気暖房機

雨の日でも洗濯物を干しておけますねpaperまた、換気も出来るのでカビを防ぐ事も

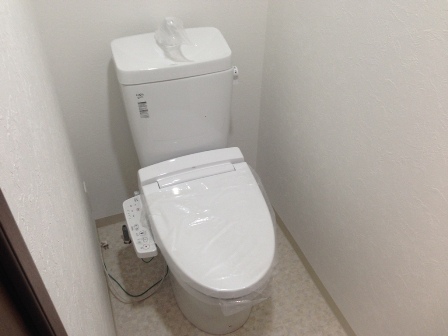

そのtwo温水洗浄便座

便座の「ヒヤ」っとは解消されますね(笑)

ウォシュレットは主流になりつつありますが、あったら嬉しい設備ですよねscissors







まだまだ嬉しい仕様はたくさんありますよー(^ω^)

工事が進むと同時にご紹介できればと思いますhappy02





以上!

今回はここまでになりますーrun

次回もよろしくどうぞ。







- - キリトリhairsalon- - -





大田区本羽田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅は京急空港線「大鳥居」train徒歩約13分程。





間取は



1LDK(18戸)・オーナールーム(1戸)の自宅併用マンションになります(・∀・)






賃貸併用住宅施工事例

見学会情報はこちら

朝日建設のHP



*弊社管理の物件になります

みなさま( ノ゚Д゚)こんにちは





良いお天気ですねsun

洗濯物がよく乾きそうですよねー。



こんな日は外に出て日向ぼっこしたいですが、、、

現場日記を更新致します______________pencil





大田区本羽田の当物件は、弊社の管理物件となりました(^ω^)










自宅併用賃貸マンションというのは、以前のブログでご紹介致しました。

お さ ら い





今回は賃貸部分の間取をご紹介したいと思いますheart01

間取は1LDKの18戸





お部屋のタイプは全部で6つあります(^-^)

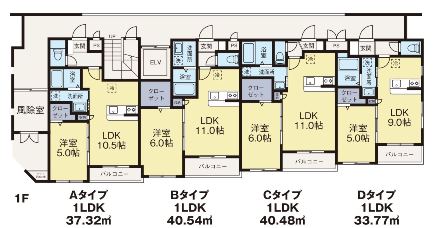

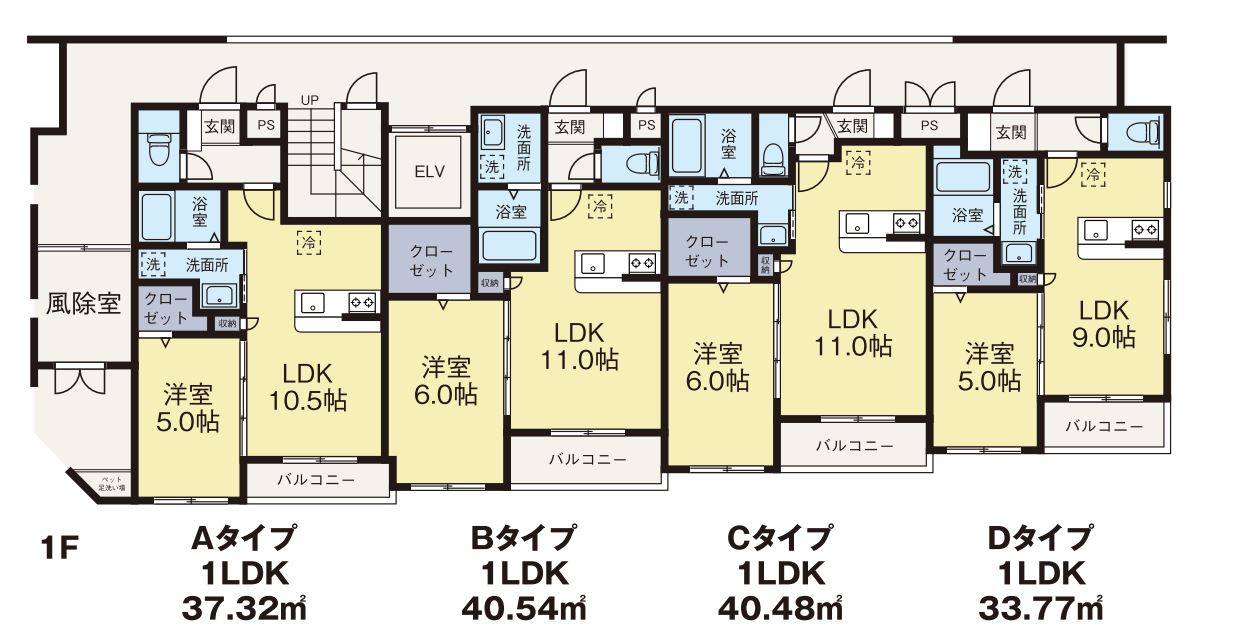

clip.1F

【画像クリックで拡大表示されます】

1F - コピー.JPG

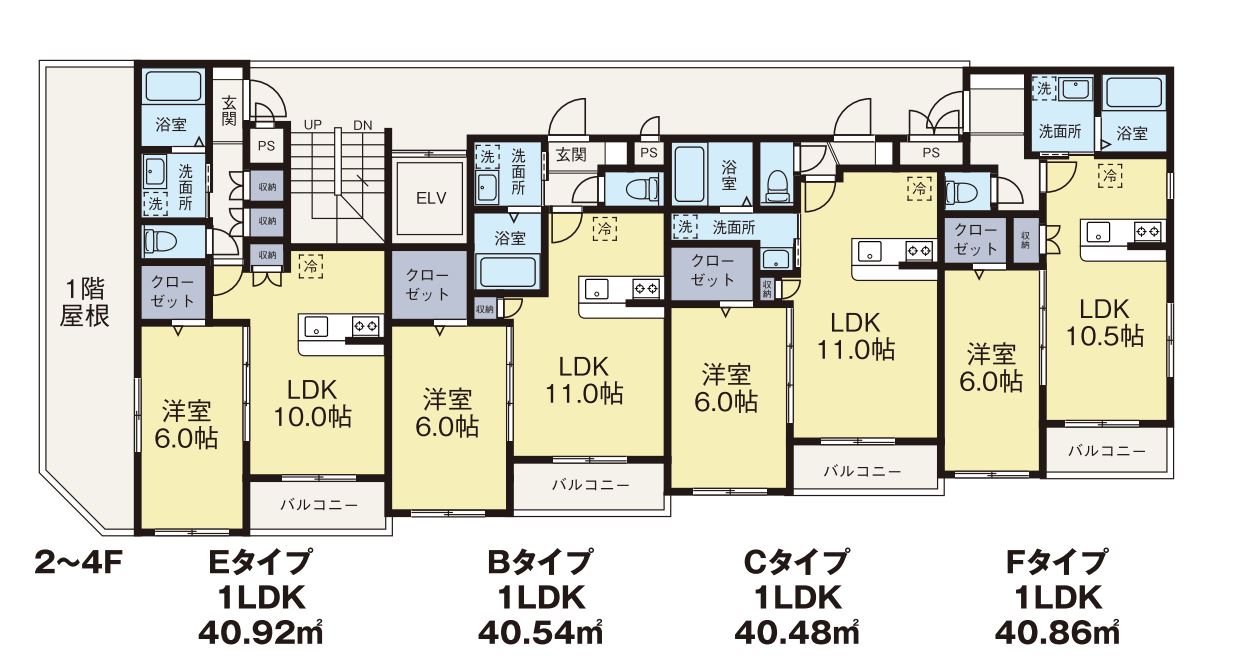

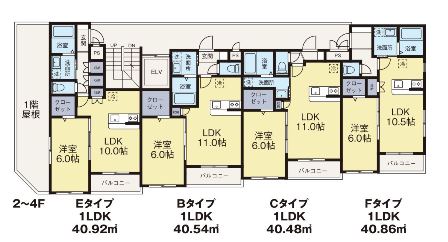

clip.2Fから4F

【画像クリックで拡大表示されます】

22.4F - コピー.JPG

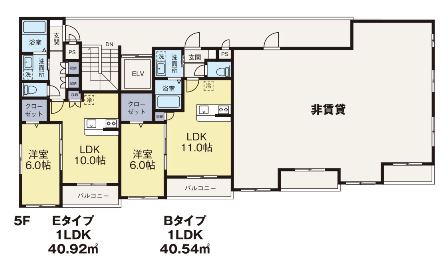

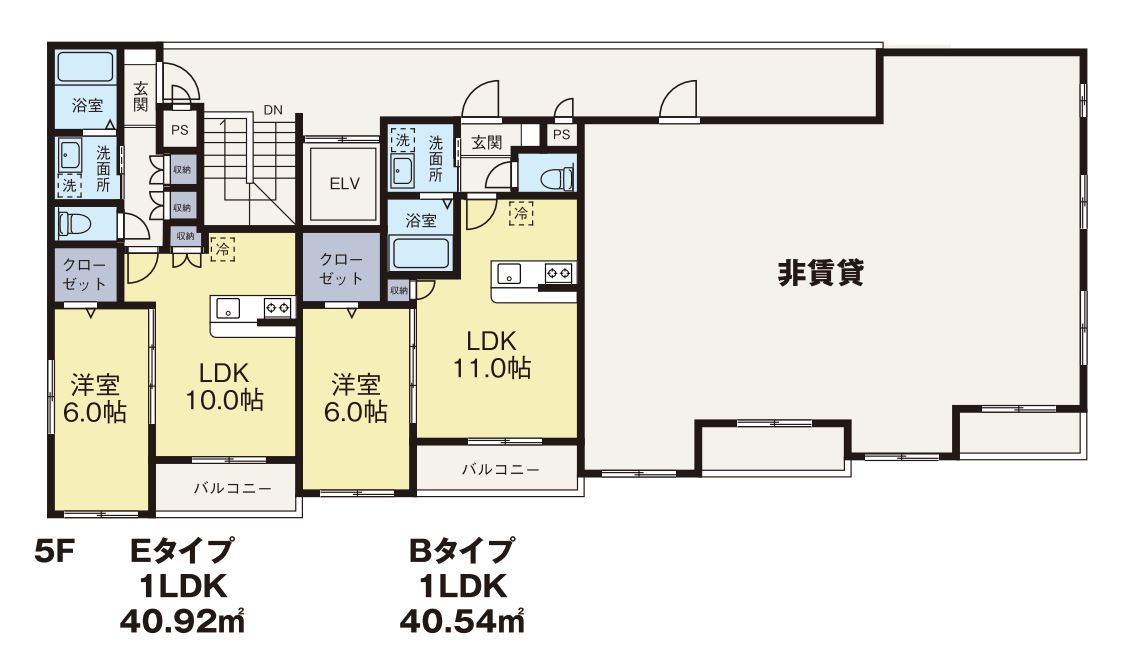

clip.5F

【画像クリックで拡大表示されます】

5F - コピー.JPG





お家賃等、詳細が決まりましたら

また現場日記でご紹介させて頂きますので、どうぞ宜しくお願い致しますpaper





ではでは、短いですが今回はここまでになります。

次回もよろしくどうぞfish







- - キリトリhairsalon- - -





大田区本羽田3丁目地上5階建新築賃貸マンション建設中ですchick



最寄駅は京急空港線「大鳥居」train徒歩約13分程。





間取は



1LDK(18戸)・オーナールーム(1戸)の自宅併用マンションになります(・∀・)






賃貸併用住宅施工事例

見学会情報はこちら

朝日建設のHP



*2階躯体工事

皆さまこんにちは(^O^)





今日の午前中、当現場の取材に行ってきましたよー

早速ご紹介しますねrun

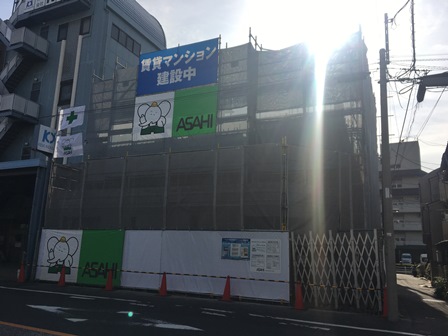

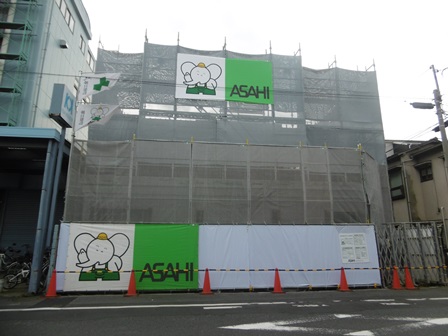

足場が立ち上がりましたねー

2階躯体工事をおこなっていました!

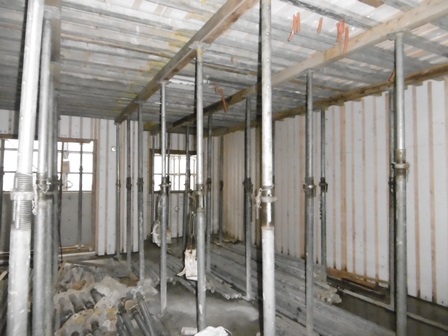

1階はこのようになっていました!

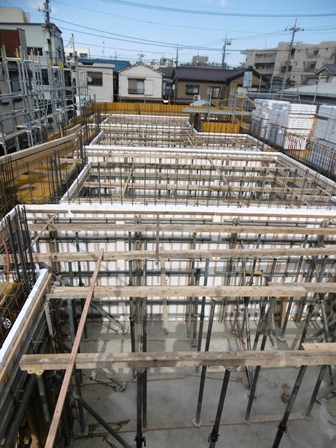

サポート式の型枠支保工が立っていますflair



コンクリート打設時の型枠にかかる圧力を支持しているものです。

1本で1トンの重さに耐えられるのですよう。



1階躯体工事の様子はコチラ








2階に上がります。ε=ε=ε=┌( ;゚д゚)┘

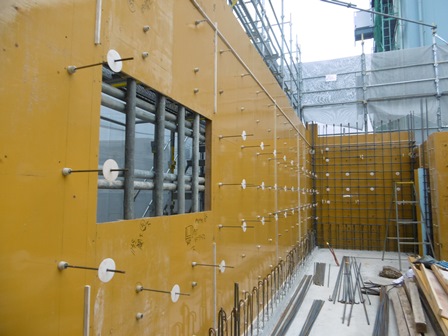

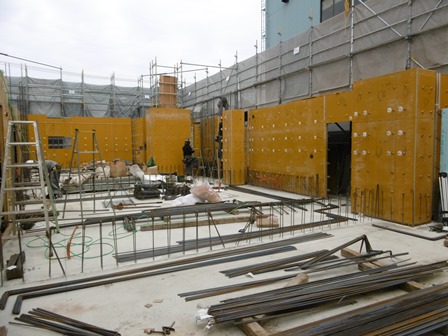

コンクリートパネルの建て込みをおこなっていましたsign01

オレンジ色?黄色?の板が、コンクリートパネルです。



こちらは外部の型枠になります(^-^)

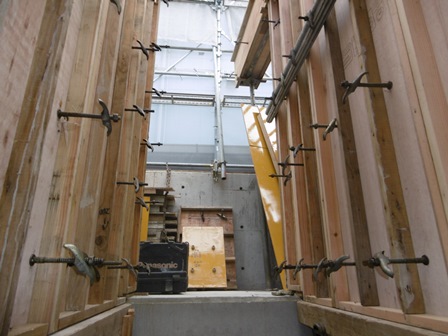

ちなみに、コンクリートパネルの裏側はこのように。

セパレーターPコンフォームタイの3兄弟で、型枠を支えていますsign01








びよん。っと飛び出ているのが、フォームタイですtyphoon

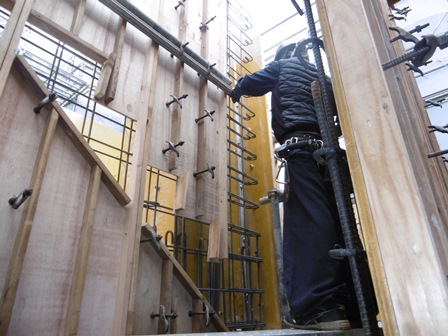

ここに単管パイプを通します。職人さんheart01



単管を通し金具で締め上げ、型枠の補強をしていますshine








コンクリートパネルから飛び出ている棒状の物がセパレーター

コンクリートパネルにくっついている物がPコン

手前のお皿のような物は、スタットボードの受け具になりますchick

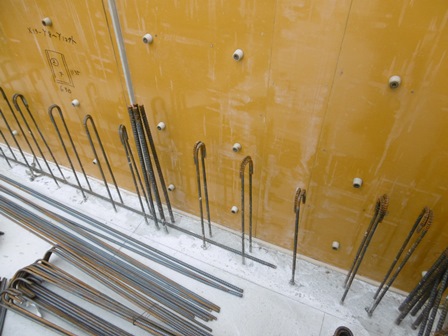

躯体からニョキ。っと鉄筋が飛び出ていますねgood

1階から続く、壁配筋の鉄筋になります。



この鉄筋と新たな鉄筋をからめ、壁の配筋をおこなっていきます( ´∀`)人(´∀` )

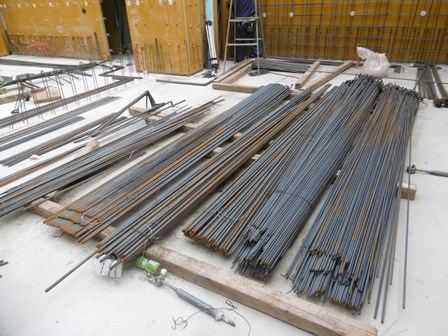

鉄筋も現場に搬入された事ですし、壁配筋が始まりますよーrunrun













あ、一部壁配筋が始まっていました。

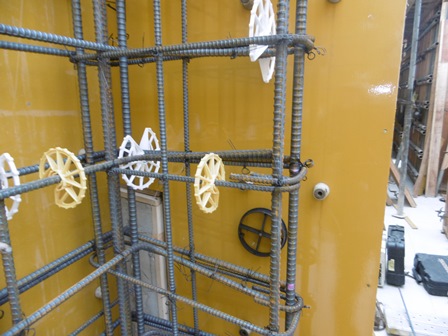

よーく見ると、壁配筋の鉄筋はタテヨコ2段で組まれていますrockダブル配筋



白と黄色の丸い形をした物は、スペーサーといい

コンクリートのかぶり厚さを確保する為の物になりますnote






※かぶり厚さはコンクリート表面から鉄筋までの距離。

これを正確に確保出来ていないと、設計通りの強度を得られません。





以上!
