☆サッシの取付☆



皆様!

こんにちはhappy01



今日は、凄く冷え込みましたね・・・

冬の到来です。。

冬支度の準備を急ぎましょうflair





さて、それでは・・・現場の様子をご紹介致しますsign03





サッシの取り付け状況ですshine

サッシは、溶接やトロ詰めなどの作業があります。












こちらは、

サッシの躯体開口部とサッシ枠との間に楔を挟んでおりますsign03

楔の加減で、水平の調整をしますshine












サッシ枠とサッシアンカーと鉄筋の溶接が完了すると・・・



トロ詰め作業の開始ですflair

こちら、吉留さんで-----------すnotes












ちなみに・・・このトロ詰め。



とろっとしたモルタルを詰める作業だから。

トロ詰めと言うらしいですhappy01












こちら、小園さんhappy01

ちり掃除中です!!



サッシ面とのズレを調整しておりますsign03












こちらは、トロ詰め後、室内側のを鏝で均しておりますsign03



左官屋さんは、コンクリート打設時は、土間屋さんへ変身しshine

階段や躯体の補修作業も施す職人さんなんですよ----------------heart04












こちらが、階段の様子ですshine

段の鼻先には、ノンスリップ金物が取りけられておりますsign03














本日はこれまでsign03

次回の更新もお楽しみに-------happy01





☆11月見学会のお知らせ☆



11月は4会場で開催となりますflair



日程はこちらから ⇒ ポチ!





朝日建設のHPへ戻る up







☆上棟を迎えました☆



皆様!



こんにちはhappy01

先日、無事に上棟を迎えました、保土ヶ谷町1丁目マンションですshine



では、早速現場の進捗状況をお伝え致しますsign03







最上階の様子ですflair



最上階のコンクリートの打設が完了し、上棟となりましたhappy01










下の階では、内装工事が進んでおりますheart04



こちらは、断熱材の吹き付け状況ですsign03 ウレタン断熱材は、吹き付けにて行います。

厚みを均一にするのがとても難しいとかsweat01












吹き付けが完了致しましたhappy01



赤いポチポチは、前回もご紹介致しましたが、ウレタンの厚みを調べる道具sign03

ピンになっており、色によって先のピン部分の長さに違いが有りますflair

緑や黄色のピンも有ります!












間仕切り作業の様子ですhappy01

間仕切りは、木製を使用する所もありますが、こちらはLGSを使用しておりますsign03













内装ボード取り付け状況



こちらは、壁となる部分のボードを取り付けておりますsign03

内装屋さんのお仕事ですhappy01












内装が仕上がりました!

その後、ボードをつないだ部分にパテ埋め処理を施し、クロス貼り作業へと進みますsign03

奥に、置いてあるのが使用されているタイガーボード(石膏ボード)ですshine










床も仕上がっております。

床は、その後、フローリングが貼られます。












本日は、これまでsign03



次回の更新もお楽しみに-----happy01





10月見学会のお知らせ



10月は5会場にて見学会を開催致しますsign03



皆様のご来場をお待ちしておりますhappy01





朝日建設のHPへ戻る up





☆コンクリート打設☆



皆様sign03



こんちはhappy01

今週末は、いよいよ保土ヶ谷町1丁目マンションの構造見学会ですよ-----flair

お楽しみに----shine







では、現場の様子を早速ご紹介致しますsign03







【 コンクリート打設 】





5階の立ち上がりの様子で-----すsign03












【 廊下側  】





手すりの部分の打設状況です!



ヤマキ産業の藤川さんが、ホースを肩に乗せsign03

ドドドドド-----っと、コンクリートを流しております。












こちらは、鏝で均しておりますsign03












打設状況ですよ!!





型枠内部はこの様になっておりますsign03

鉄筋もピーコンも見えますねflair












こちらは、型枠大工さんですsign03





コンクリート打設中は、型枠が崩壊しない様、

補強している部分をチェックしてまわりますsign03



型枠補強金具を締めます!












柱の鉄筋ですsign03



丸い物が取り付けられておりますが、

こちらは、ドーナツスペーサーですよ------happy01





鉄筋のかぶり厚さの確保のために、型枠や捨てコンクリートと鉄筋の間に差し入れ、

間隔を確保するための仮設材です。












柱の圧接し、鉄筋を繋いだ部分ですhappy01

この圧接完了後、引張り試験や超音波試験等を行い、安全性を確認します!


1200℃
~1300℃のもの温度で作業が行われるので、

ものすごい熱いんですsign03










本日は、これまでsign03



次回の更新もお楽しみに--------flair





10月見学会のお知らせ



10月は5会場にて見学会を開催致しますsign03



皆様のご来場をお待ちしておりますhappy01





朝日建設のHPへ戻る up



☆2階躯体工事☆



皆様!

こんにちはhappy01





8月も下旬迎えました・・・・早いですね------。。。

ここ数日の天気予報では、曇りが多いので少し暑さも和らぐ様ですねflair







それでは、現場の様子をご紹介致します。











【 壁型枠建て込み 】









型枠は、ある程度、工場で加工図通りに裁断され搬入されて来ますsign03





型枠が現場に搬入されるまで




















【 梁架け 】









梁の荷重がかかる部分から、順番に支保工を架けて行きますdash





























【 大引き敷き 】









大引きとは・・・・???



根太(ねだ)スラブ下に敷く、単管パイプを受ける為のばた角(木材)の事です------flair






















【 スラブ型枠敷き 】





これから、配筋作業が始まりますよ------rock



梁とスラブの配筋ですshine






















【 梁配筋 】









じゃんscissors







梁は組まれましたよ------sign03



梁部分は、スラブ型枠の上で組まれスリーブなどを設置、



梁に落とされますsign03




















本日は、この辺で---------paper



次回の更新もお楽しみに----------flair









9月見学会のお知らせ





東京都町田市にて RC造賃貸マンション構造見学会

藤沢市にて RC造戸建賃貸住宅の完成見学会を開催致しますsign03



日程はこちらを⇒  ポチッ





朝日建設のHPへ戻る up









1階立ち上がりコンクリ打設



皆様こんにちはッpaper





連日の猛暑・・・堪えますねdashdash

せめて湿気がなくなればいいのですが。







さ、そんな猛暑の中でも現場は頑張っていますrock

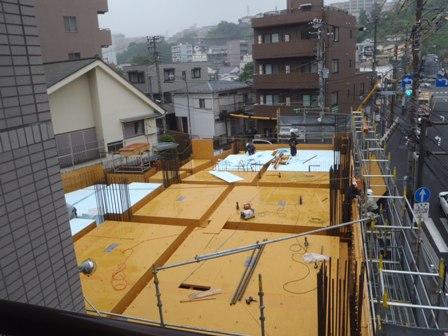

こちらは2階スラブの型枠sign01



?型枠?

小規模な構造物、形が複雑な構造物の現場施工では、

木製型枠が用いられますflair





木製型枠のほとんどは、厚手のベニヤ板(コンパネ)の片側表面に

剥離剤(黄色であることが多い)を塗布して平滑にした合板型枠です。







↓箱みたいな形になりました!(笑)





















スラブ配筋を行っていきますhappy01






☆現場に鉄筋が搬入されるまではこちら!









スラブの鉄筋は、縦横の網目(グリッド)を2段に組んでいきますッ!rock














こちらはJIO(日本住宅保障検査機構)による配筋検査ですsearchshine






JIO(ジオ)とは、国土交通省によって指定されている第三者機関です。

設計図通りに配筋がされているか、などなど厳しくチェックされますsign03



間違いはその場でチェックされ、

その時点で直せない場合は再検査となります。










当たり前のことですが、コンクリートの中になって見えなくなる部分なので、

しっかりとした検査をすることが大事ですねflair











検査に合格すると、コンクリートの打設ですup






コンクリートも品質検査searchshine





生コンの柔らかさや空気量、温度などなど試験を行います。













1階立ち上がり2階スラブのコンクリートの打設が完了致しましたッsign03






それでは次回の更新をお楽しみにーーーーpaper
