☆5階コンクリート打設☆



皆様!



こんにちは shine





朝日建設では、5月より各現場の現場見学会がスタートしまして、

今週末はナント!3会場 にて開催です dash











では、現場の様子をご紹介致します up





現場の仮囲いには、ポスト看板 が設置されております sign03

※各現場に設置されております!









物件の概要や、

朝日建設の 高性能・省エネ賃貸マンション の資料が入っておりますので、

是非ご覧下さいませ happy01

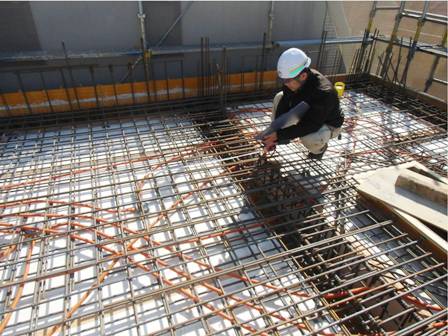

5階スラブ配筋検査の様子です flair







配筋検査では

○ 配筋の形状・鉄筋の径・配筋の配置・配筋のレベル・配筋のピッチを検査します sign03









5階梁 スラブ配筋状況.png


















配筋検査も合格し、5階立ち上がりコンクリート打設状況 です sign03



最上階のコンクリート打設完了もって 上棟 となります scissors







ちなみに、、、



木造ですと?? ⇒    柱や梁などを建込み、屋根の一番上の部分の 棟木 が取り付けられ、

上棟となります sign03



※ こちらは、ただいま 木造にてグループホームを建築中 ⇒ プレシャス 橋本 ( 相模原市 緑区 )
























所変わって・・・・ 内装の様子で-------す shine



こちらは、LGS( 内装下地に )に石膏ボードを取り付けしている様子です sign03





石膏ボード = プラスターボード とも言います sign03

・非常に丈夫で、断熱・遮音性に優れており、壁材や床材として多く使われております dash






















今回はこれまで------  paper

次回の更新もお楽しみに-----happy01











・港北区での建築実績はこちら ⇒ ポチっ!

・店舗併用型の建築を検討されている方はこちら ⇒ ポチっ!











見学会情報はこちら

朝日建設のHPに戻る







☆4階立ち上がりから5階へ☆





皆様 happy01





こんにちは ------ flair

今日も過ごしやすい1日になりそうですね sun

朝晩は、まだまだひんやりする日もありますので、お腹を冷やさない様に dash







では、現場の様子をご紹介致します dash







4階の躯体工事も終わり、コンクリートの打設状況です flair

コンクリートの打設が完了し、4階が立ち上がりました wink
















打設完了です paper







均した後、更に 左官屋さんの出番が flair

『 押さえ 』 を行います sign03









ある程度、固まってから

鏝を使い手作業でコンクリートの表面を抑えて行きます up







すると、強度も増し 仕上がりが違うそうです scissors




















4階の立ち上がりから、5階の躯体工事へ GO dash





コンクリート打設完了の翌日には、墨出しが始まります sign03

コンクリート面に印された墨を頼りに、型枠大工さんによって、型枠を建て込んで行きます happy01



※黄色い板の様な物が型枠です flair











・柱 ⇒ 壁 ⇒ 梁 ⇒ スラブ の順で型枠を建込みます sign03






















こちらは5階のスラブ配筋・配管設置作業がはじまりました shine







鉄筋コンクリート造の躯体工事は、

上棟するまで この様に作業を繰り返して行きます flair









最上階のコンクリート 打設完了をもって、上棟 となります sign03




















スラブ配筋後は、鉄筋の乱れを少なくする為に、歩み板 を敷き

鉄筋の上を直接歩かない様にしています dash



※ここでは、まだ敷かれておりません・・・


















こちらが 歩み板 です flair



仮設用の通路にも使用されております。

また、以前は杉板が使用されており、その後ベニヤ製へ dash







現在は、アルミ製となりました sign03

※写真は他の現場です・・・






















本日はこれまでflair





次回は、上棟の様子をご紹介致しま ------ す shine

お楽しみにッ scissors











・港北区での建築実績はこちら ⇒ ポチっ!

・店舗併用型の建築を検討されている方はこちら ⇒ ポチっ!




















☆3階立ち上がりから4階へ☆



皆様!

こんにちは paper





暑い日が続いておりますね・・・??

朝晩はまだまだ涼しく、

体調を崩しやすい時期でもありますので、体調管理にはくれぐれもご注意下さいませ dash





それでは、階立ち上がりの様子からご紹介致しますflair

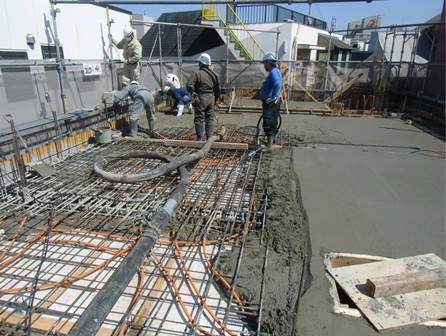

コンクリート打設状況です shine

生コン車により現場に運ばれた生コンは、ポンプ車で圧送され打設を行います sign03

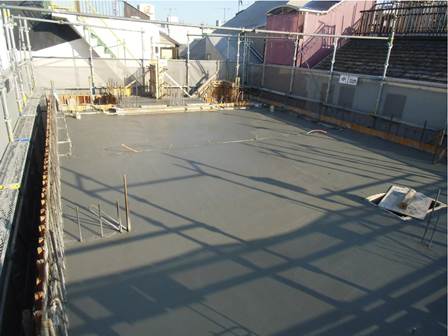

打設完了 dash

3階が立ち上がりましたよ----- sign03





コンクリートの打設時は、

土間屋さん(左官屋)さんがトンボを使い丁寧に表面を均します shine














資材の搬入状況です paper





鉄筋コンクリー造の建物で、重要な資材の1つは???

皆様もご存じでしょうが? 鉄筋 ですね sign03

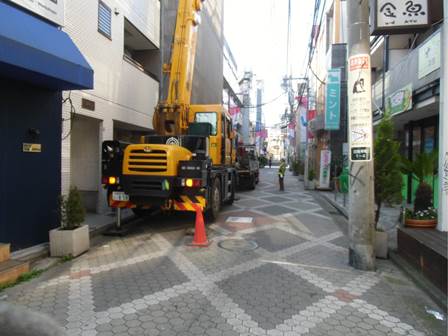

重機を使って搬入しております dash



※鉄筋は、工場で加工され現場へ搬入されます ⇒  鉄筋が加工される様子がこちら!

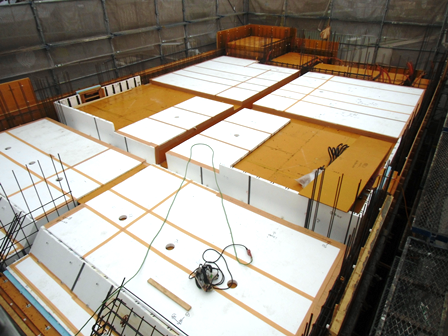

4階の躯体工事の様子です flair





搬入された鉄筋を組み、型枠も建て込まれました sign03

白い発泡スチロールの様な物が、高性能の shine 秘密  shine



朝日建設の型枠兼用断熱材スタットボードで--------す  happy02














じゃん!

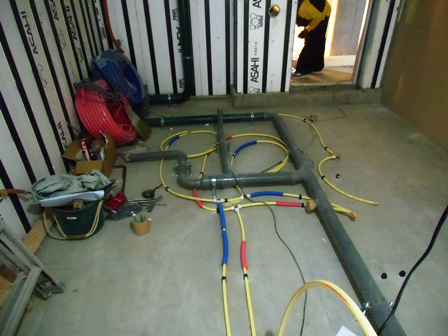

こちらは、途中階 (2階)の室内の様子です sign03

墨出し作業が終わり、給排水の配管作業が施されておりま-------す flair





配管は、床下(フローリング)に通っているので、普段は見かけませんよね???

ガスや給排水の配管は大きさや管のカラーによって区別が付くように工夫されておりますdash















養生期間を経てパイプサポートが取り外されました flair





コンクリートの圧力を支える為 指定の期間は、養生期間とし(支保工)で支え、

コンクリーが固まるのを待ちま-------す shine











なんとも!!

スタットボード に囲まれた大空間ですよね sign03



このスタットボードは、内装工事が始まると見る事ができません・・・・













明日は、東日暮里にて構造見学会が開催されますので、

このスタットボードを見る事ができます dash





10:30ー16:00 にてお待ちしておりますflair

会場は、こちら ⇒ イベント情報
























本日は、これまで up

次回の更新もお楽しみに------ paper











・港北区での建築実績はこちら ⇒ ポチっ!

・店舗併用型の建築を検討されている方はこちら ⇒ ポチっ!











見学会情報はこちら

朝日建設のHPに戻る









☆3階躯体工事の様子☆

みなさま、こんにちはhappy01あっという間にゴールデンウィークが終了しました・・・。



休み前は「まだかなー?まだかなー」と思っていたのですが、

瞬間で終わった感じがします。まだ休みボケが残っていますが、

気持ちを新たに頑張りますdash



さて、現場の様子をご紹介致します。

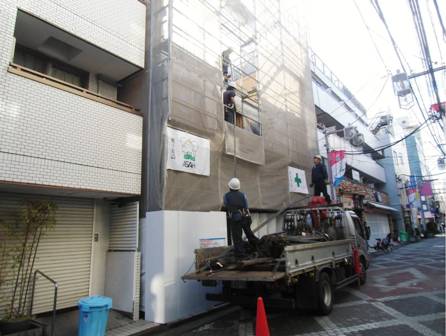

現場の前にトラックが。



3階の工事の資材である「鉄筋」を職人さん達が手作業で現場に搬入している様子ですsign01

当現場のような商店街の中で作業をするときには出来る限り人の通りの少ない時間帯に

資材の搬入が行われますconfident



作業をする人はもちろん、周囲の人も安心出来ますよねdash

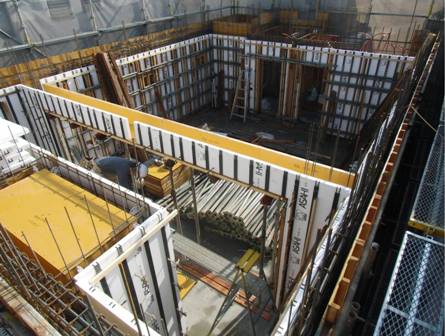

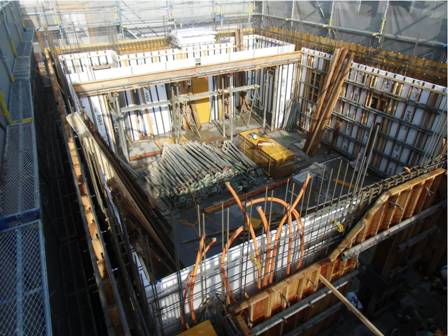

躯体工事が進んでいます。



壁の型枠、断熱型枠材が建ち上がっていますね。

手前の壁の隙間からオレンジ色のホースが飛び出ていますが、これは電気の配管ですup

コンクリート打設をする前にホースを入れておくことで打設をすると設備が通る

トンネルが出来ているということになります。






内外両側の型枠材はコンクリートの荷重で崩壊しないように、

パイプを使って固定されていますよshine

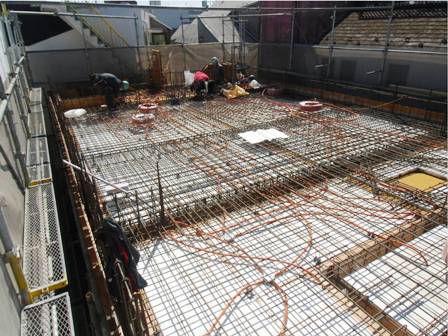

スラブ型枠が敷かれ、鉄筋も組まれました。

資材を上下移動するための「ダメ穴」というものも

この時に作られます。



写真右側のオレンジ色の四角が、この後囲われて、この部分に鉄筋がいかないように

なり、穴が出来上がるのですconfident



もちろん、工事が進むことでその穴が必要なくなったら、しっかりと防水加工をした後、

ふさがれますのでご安心下さいnotes






スラブ配筋の間に設備の配管を通している状況です!!!



碁盤の目のようになっていますが、餅焼き網のようなものが上下に2枚あるので

その間を通すのはそう難しくはないはずですsmileただ!!!何処に配管の出口を

出さなければいけないかは、しっかり把握していないといけませんねhappy01



でも、そこは職人さん!慣れたものですょeye






スラブ配筋が完了すると、配筋検査を行います。今回は監理者が図面通りに鉄筋が

組まれているかなどをチェックしたようですpencil



朝日建設では様々な場所で建設をさせて頂いているので、毎日どこかの現場で

検査が行われている感じですapple



さて、検査に合格をすると次の工程は「○○打設」ですsmilesmile簡単ですよねnote

その○○打設の様子はまた次回ご紹介致します!!お楽しみにっ。
