☆基礎コンクリート打設

皆さまこんにちはhappy01



地震、すごかったですね。

久しぶりに緊急地震速報が出て、あの音にドキドキしました。

防災について、自宅でも見直したいと思いますwobblysweat01









さて、現場の様子をお伝え致しますdashdashdash

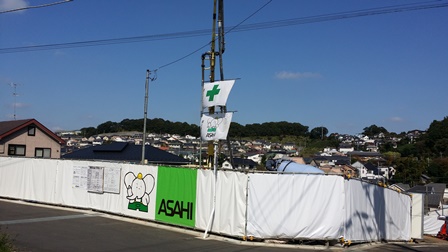

先月現場の取材へ行きましたsign03






むむむsign02

ちょうど基礎コンクリートの打設中でしたhappy01

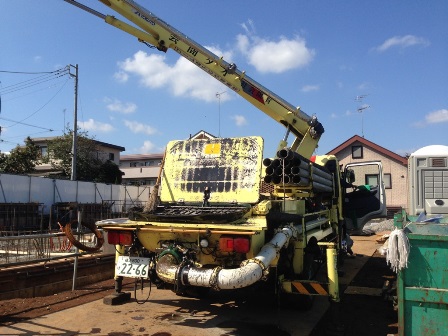

こちらがポンプ車!



10-24 (7).JPG

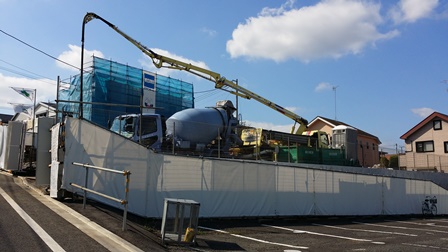

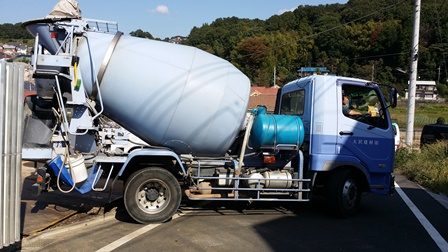

生コン車がバックで付け生コン吐き出し、

ポンプ車へ流し込みますtyphoon

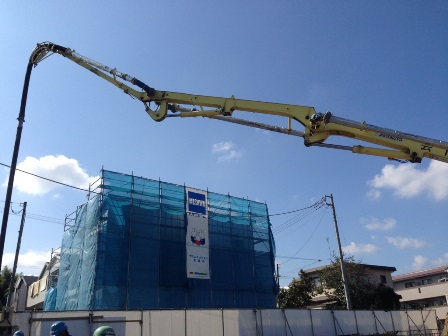

長ーいホースを通り・・・



10-24 (6).JPG







打設していきますッrock

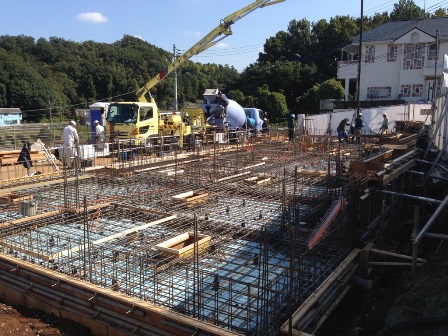

10-24 (1).JPG

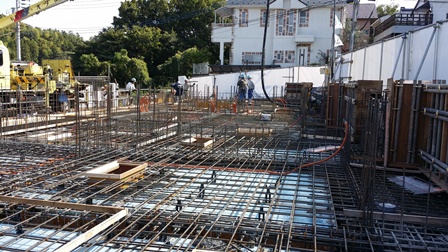

基礎の柱・壁・梁と1階のスラブを一緒に打設します。







コンクリートを流し込んだだけでは、

鉄筋などに引っ掛かりムラが出来てしまいます。

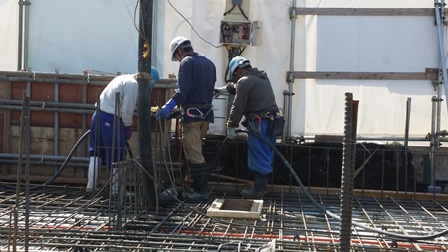

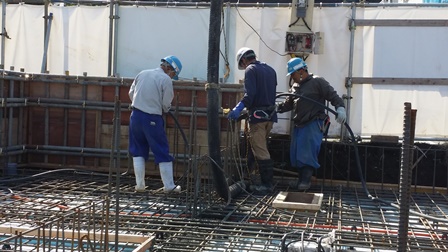

そこで、バイブレーターという機械を使って、

コンクリートを充填させていきますdashdash



ブイーン・ボォーン・・・と、独特の音がしますhappy01

これで、お!生コン打設してるな?なんて遠くからでも分かりますよflairearpaper

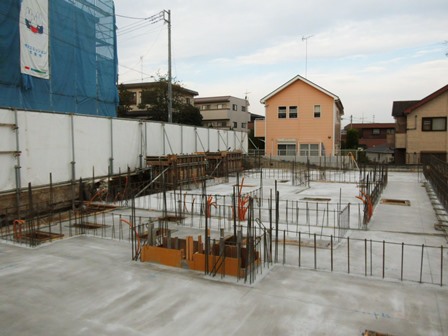

打設が完了し、硬化しましたッsign03






基礎コン打設が終わり、これから工事は躯体工事へと入りますhappy01shine









shineイケメン職人shineさん

あ、一番右は大空課長ですよ!違います、違います(笑)






起田組の高寿(たかす)さんと藤田さんですhappy01

高寿さんは2児のパパで、藤田さんも今年パパになったそうですー。







ちなみに藤田さんのお父さんも・・・






大工さんですsign03

弊社の内断熱工法の記念すべき1棟目に携わってくれましたhappy01

その1棟目の現場監督は、大空課長(右)だったそうです。



うーん。

息子さんも建物に携わって頂いて、何とも感慨深いですねshine





それでは次回の更新をお楽しみにーーーーnotes





apple見学会情報はこちら



apple朝日建設のHPに戻る





☆基礎配筋

皆さまこんにちはhappy01

昨日は会社でインフルエンザの予防接種がありました。



sign01

風邪で病院の薬を飲んでいたため、注射打てませんでしたぁbearing

早く治して接種したいと思いますrock

皆さまはもう打ちましたか???









さて、現場の様子をお伝え致しますdashdashdash



9-22 (5).JPG



前回は捨てコン打設までお伝えいたしましたsign03







ここから基礎配筋を行っていきますが、その前に足場を組んでいきます。



9-27 (1).JPG

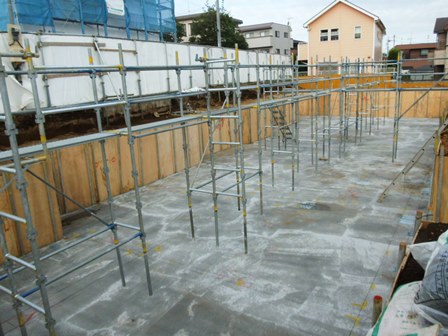

地足場(じあしば)と呼ばれています。

材料の運搬や、通行などの目的に使用されます。

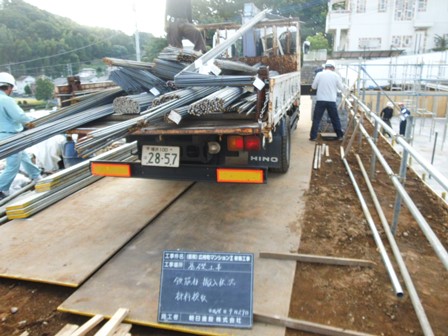

こちらッ!鉄筋材の搬入ですup



9-27 (2).JPG



搬入された鉄筋は、

製造会社と鉄筋種類をマークで確認する材料検収が行われますsearchshine



ちなみに鉄筋は、加工されて現場に搬入されます。

ribbon 鉄筋が搬入されるまではコチラ!













材料検収が終わると、鉄筋を組んでいきますッsign01

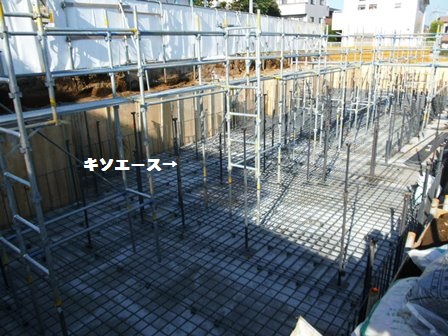

キソエースと呼ばれる、梁主筋受け金物を使い配筋作業を施します!



9-29 (1) - コピー.JPG







9-29 (2).JPG















写真はちょっと進み・・・

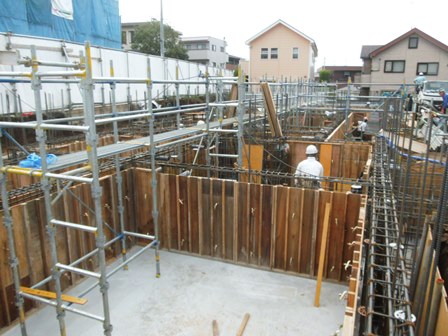

耐圧版の打設が行われ、基礎型枠が建て込まれています!



10-9 (1).JPG





?耐圧版?(たいあつばん)

建物の全荷重を底面全体に分散させるのが耐圧版ですflair



建物から土へは、建物の重さがかかります。

逆に土から建物へは、重さに反発する力(反力)、建物を支えようとする力がかかります。

重さと支える力がつり合って、建物は地面にめり込まずに静止します。





土の「圧」力に「耐」える「版」(スラブ)だから耐圧版!

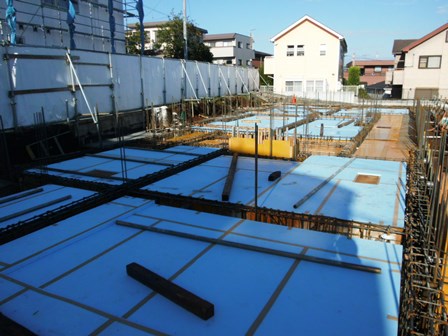

地中梁の型枠が形になりましたら、1階の床つくりです。






単管の上にコンパネを載せ、その上からスタイロフォームという

断熱材を敷き込みます。



そして1階のスラブ配筋を行い、基礎コンクリートの打設を行います。









その様子は次回お伝え致しますねpapershine
