1階躯体工事





皆様こんにちはッpaper



今日もぐぐ!っと、肌寒いですね。

体調を崩さないよう、お気をつけて下さいdash









さて、工事は1階の躯体工事へ入りました( ´∀`)σ

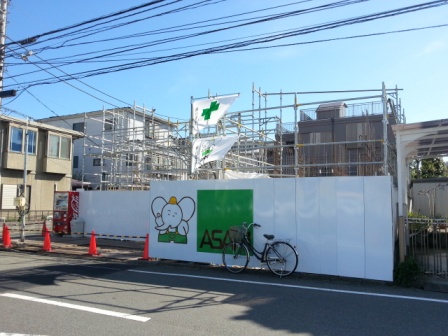

9-10 (10).jpg



足場が組まれました。工事現場度UP up







外部の型枠の建て込みが終わった所から、

壁配筋を行っていきますッ!

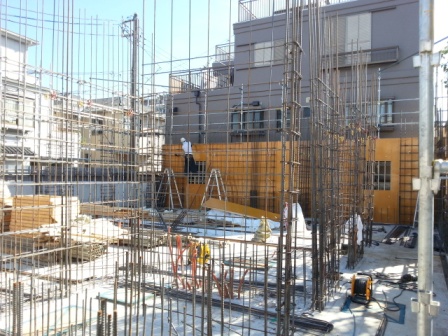

9-10 (3).jpg



型枠とは??

型枠は文字通り、コンクリートを一定の形状に固めて整形する為の型です!

建物の精度を決める上で、最も重要なものが型枠なのですflair

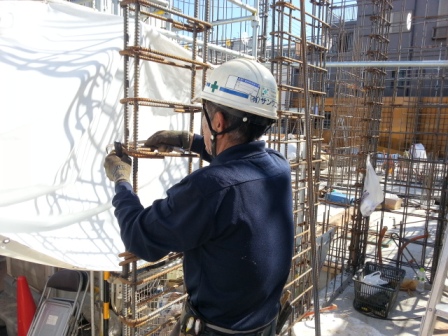

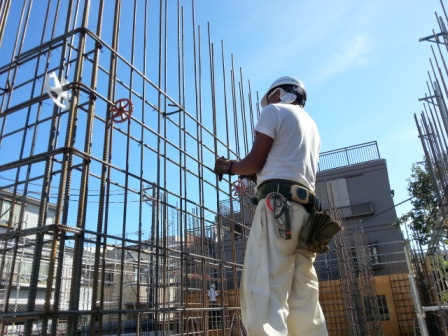

こちらは配筋の様子ですeye



9-10 (1).jpg







9-10 (2).jpg







鉄筋径が16mmより細い鉄筋は、重ね継ぎ手

鉄筋同士をつないでいきます。

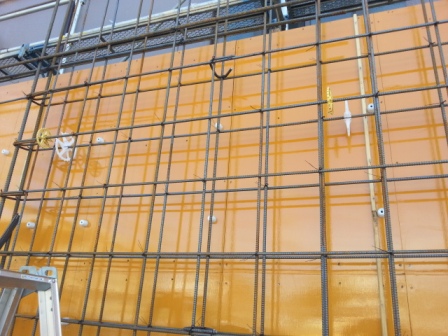

9-10 (4).jpg



重ね継ぎ手とは文字通り、鉄筋を重ねて結束することですflair







継ぎ手の重ね長さには基準があり、鉄筋径の何倍・・・と決められています。

通常現場では、40倍の長さを継ぎ手としますdash











続きましてこちらッslatethunder

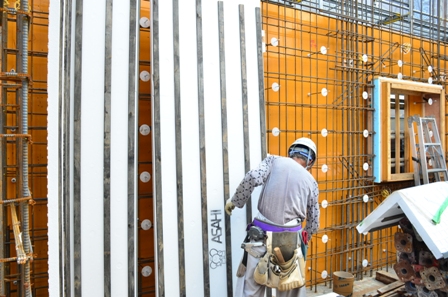

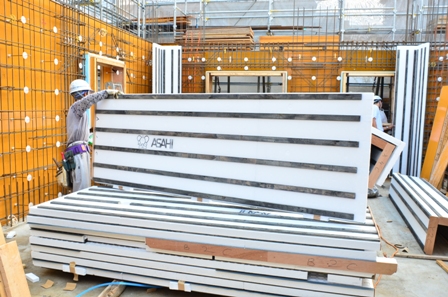

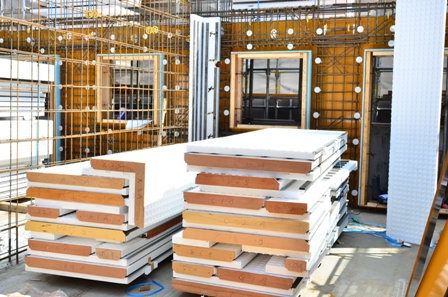

スタットボードですsign01





スタットボードは内側の型枠材として使用しますが、

型枠材だけかと思いきや・・・







NO!paper





ポリスチレンフォームに特殊プラスティック補強材を組み込んだ

型枠兼用の複合断熱材なのですshine













tulip スタットボード詳細はこちら!







こちらは型枠補強材を入れております。

補強材はまた今度、お伝え致しますね(*^m^*)






それでは今回はここまでです☆!

次回の更新をお楽しみにhappy01





bicyclebicyclebicycle 9月・10月の現場見学会はコチラ!







基礎コンクリート打設



皆様、こんにちはッpaper



9月も中旬ですが、まだまだ暑さが厳しいですねdash

夏の終わりは寂しいですが、早く涼しくなって欲しいです☆







さて、現場の様子をお伝え致します( ´∀`)σ

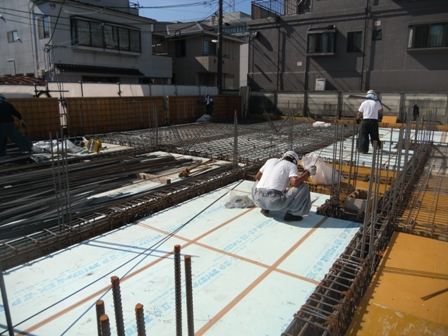

前回は、スタイロフォームの敷き込みまでお伝え致しましたflair

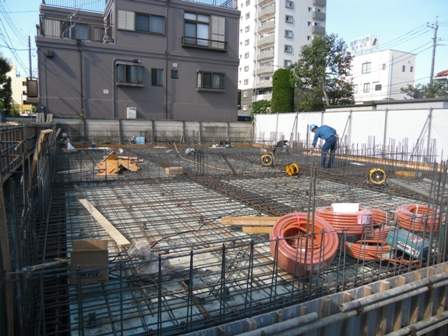

お次はスラブ配筋を行っていきますッrock








スラブの鉄筋は、縦横の網目を2段に組んでいきます。

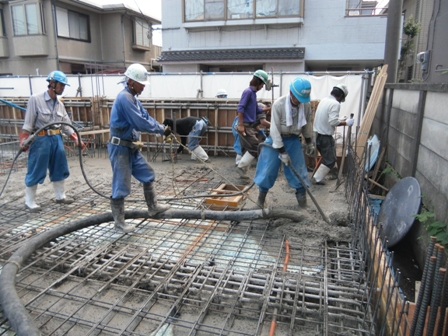

配筋が終わると、コンクリートの打設ですrockdash





8-25 (1).JPG

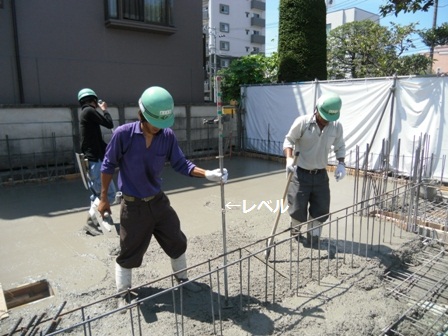

オートレベルでコンクリの高さを計測し、

決められた高さにしていきます(*^▽^*)



8-25 (2) - コピー.JPG









トンボで平に均し、押さえていきます。

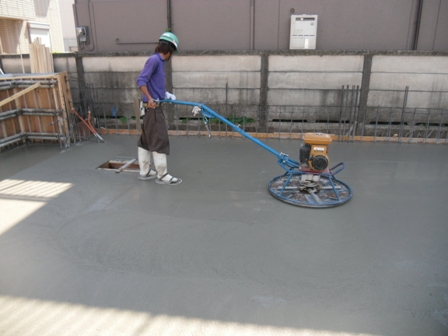

8-25 (3).JPG



これは、トロウェル(プロペラ)という機械で、

機械に鏝が付いていて、回転させながらコンクリートを平滑にしますshine









打設後・・・

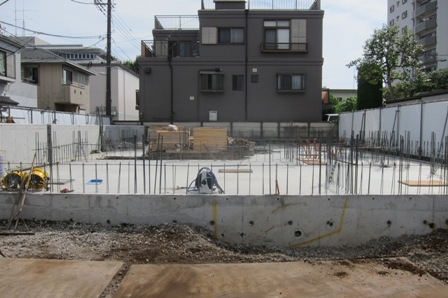

8-28 (1).JPG







1階の型枠材が搬入されてます。

その他何も変わってないように見えますが・・・eye

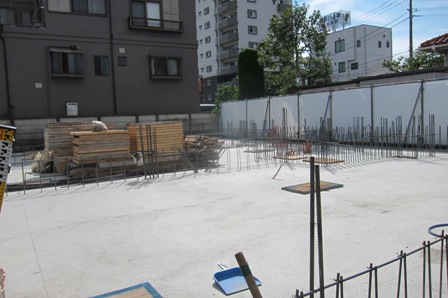

8-28 (4).JPG





むむむ???

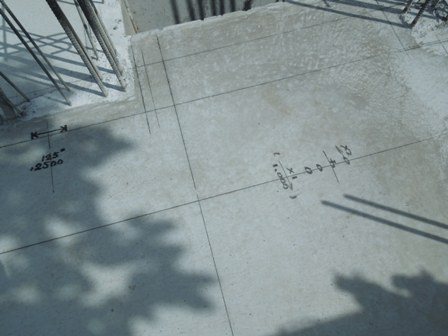

8-29 (3).JPG



何か書かれてますeyeshine

これは躯体に墨出しがされています。





?墨出し?

工事の進行に必要な線や形や寸法を表示することです。

下地面などに墨壷という道具を使用して、柱の位置や壁の位置を出していきます。

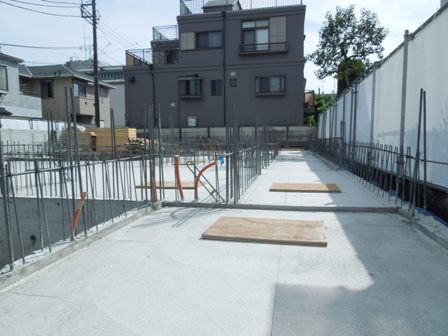

8-29 (8).JPG







それでは今回はここまでですッslate

次回の更新をお楽しみにーpaper
