☆2階立ち上がりコンクリート打設

みなさま、こんにちは


久しぶりの雨です

激寒ですね・・・

一気に冬になった気がします。

風邪やインフルエンザなどに気を付けてください(; ・`д・´)



現場の様子をご紹介致します。

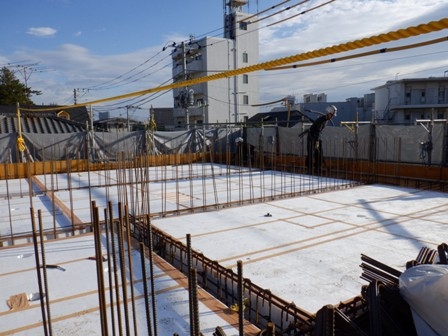

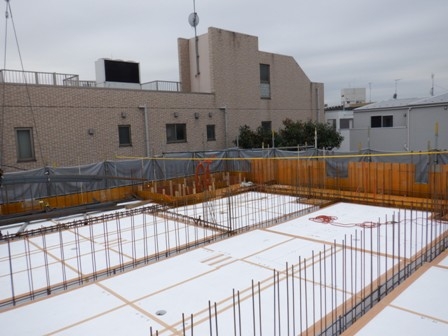

前回の日記】から、スラブの『断熱材型枠』の敷き込みが行われました。




この断熱材型枠は壁に使われたものと同じ【スタットボード】です


DSCF0536 (2).JPG


下から見るとこんな感じになっております。

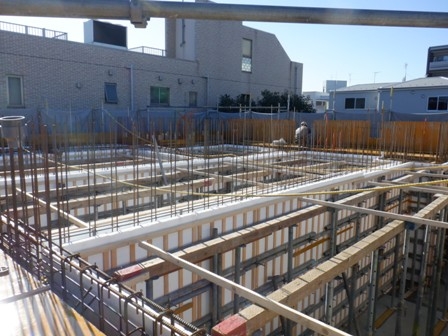

スラブに敷きこまれたスタットボードの上に配筋を行い、

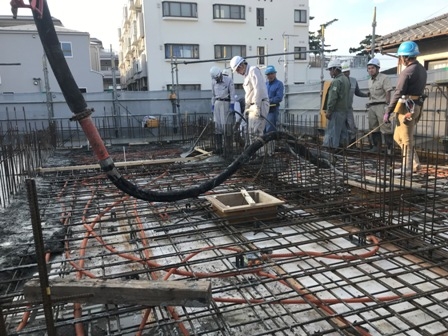

1階と同様コンクリート打設を行います

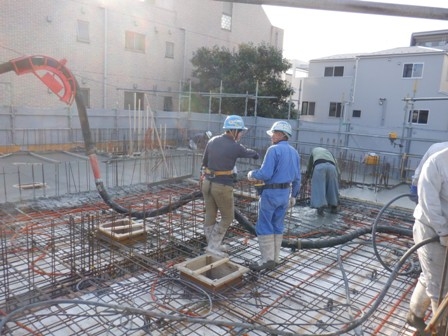

今回は、2階の壁と3階のスラブへ流し込んでいきます( `ー´)ノ☆


階段にも




勿論スラブも


DSCF0565 (2).JPG

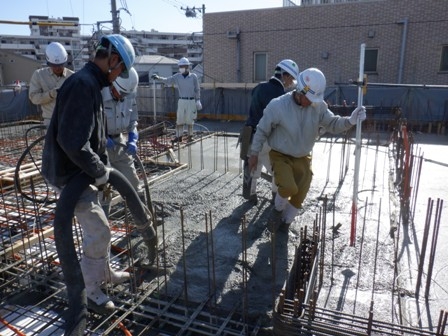

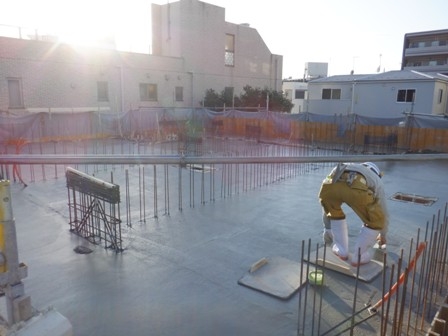

流し終わった後は、

最後の仕上げで表面を綺麗に整える作業をしていきます

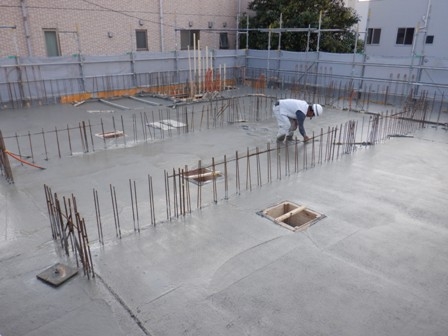

コンクリートが硬化した様子がコチラ(._.)





次回から最上階。

3階の工事の様子をご紹介致しまーーーす




アーバン松が枝物件詳細

朝日建設HP

着工中・着工準備中物件一覧

見学会情報

注文住宅HP

☆スラブ上げ作業「1トンを支える資材」

みなさま、こんにちは


天気が良い日が続いております

気温が低いので、

おひさまがあたるところは、

ぽかぽかして気持ちいいですよね(*´▽`*)



では、現場の様子をご紹介致します。

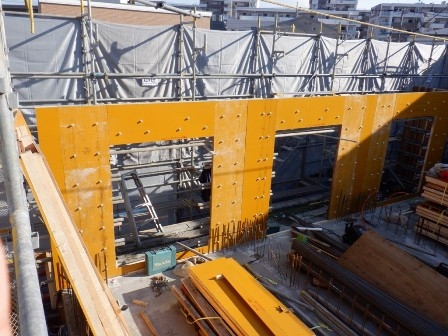

型枠の建込・配筋を終えた2階では、

「スタットボード」が設置されておりました(*'∀')



スタットボードとは?


前回の日記】で、

「Pコン・セパレーター・フォームタイ」のご紹介をしました。

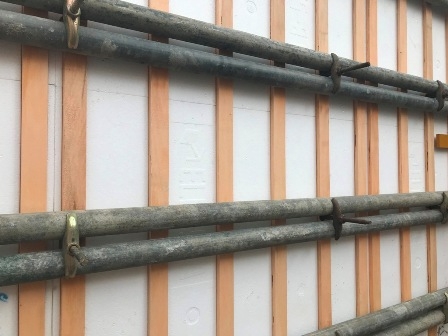

もちろん、スタットボード側にも、

フォームタイが設置されておりますッ


IMG_1043 (2).JPG


壁の型枠設置作業を終えると、スラブ工事がスタートします


スラブの型枠を設置するために、

まずは、「スラブを支える資材」を設置していきます。

それがコチラ(._.)

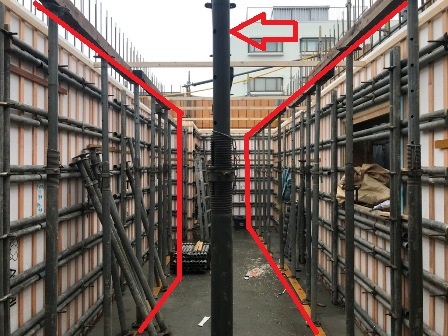

IMG_1034 - コピー.JPG

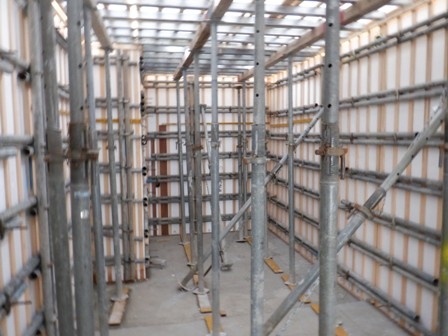

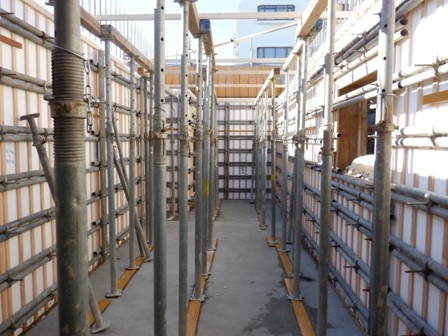

赤で囲った部分に立っている資材や矢印の先にあるモノ。

これらは、「サポート」と言います。

このサポートは、

1本で1トンもの重さを支えることが出来ると言われています。

なので、

重いコンクリートを流し込んでも、崩れないのですよ(; ・`д・´)

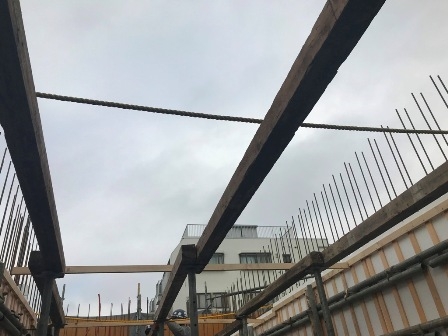

サポートの上に四角い木材「バタ角」を設置していきます。


IMG_1039 (2).JPG

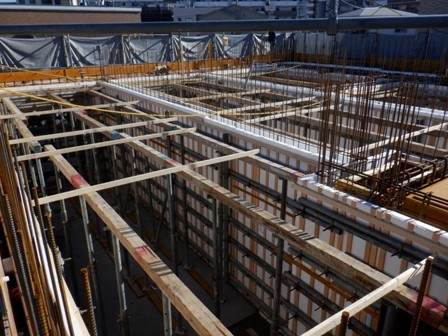

上から見るとこのようになっています。






スラブ工事が始まります( *´艸`)



朝日建設HP

着工中・着工準備中物件一覧

見学会情報

注文住宅HP

☆2階躯体工事

みなさま、こんにちは


こたつを出そうかなぁー。

まだ早いかなぁー。

でも出したいなぁー。っと悩んでいるところです

みなさんはもう出しましたか?



では、現場の様子をご紹介致します( *´艸`)

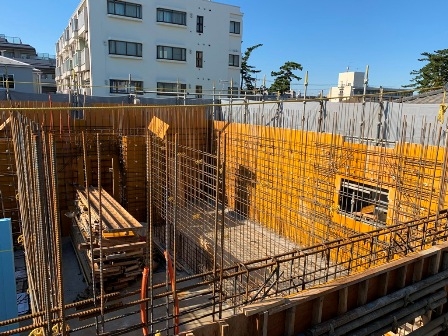

2階の工事が始まりました。

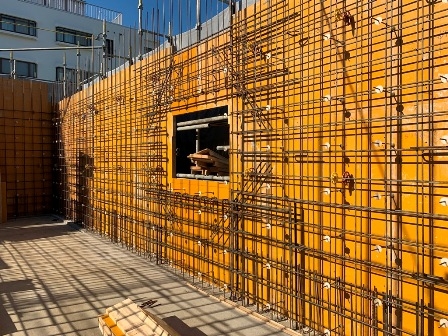

まずは、外側の型枠「コンパネ」を設置していきます

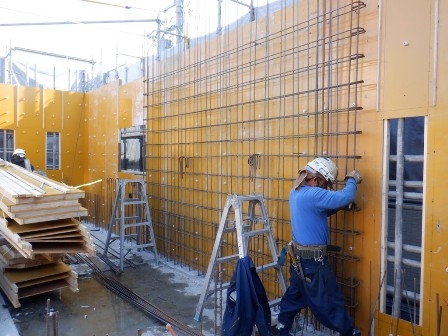

鉄筋を組んでいきます。






組まれた鉄筋には、様々なモノが取り付けられております(._.)


丸い歯車のようなモノは、壁用のスペーサー。

色で大きさが違うらしいです。

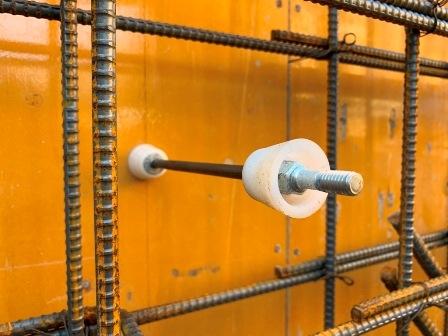

コチラは「セパレーター」と「Pコン」です。




この2つとセットになって使われるのが「フォームタイ」です。




「セパレーター(真ん中に1本突き刺さっている鉄筋)」は、

外側の型枠と内側の型枠の距離が一定を保つ為にあります。

そして、「Pコン(白いやつ)」は、

型枠と「セパレーター」をつなぐ為に設置されてあります。

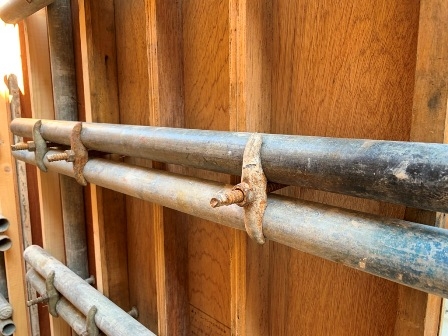

最後に、「フォームタイ」は、

コンクリートを打設したときに、

コンクリートの圧で崩れないようにする為に締め付けておく為のボルトです。




フォームタイは、「スタットボード」にも使われますよっ!!!


以上!

2階の壁配筋の様子をご紹介しましたぁーーーーー(*´▽`*)




朝日建設HP

着工中・着工準備中物件一覧

見学会情報

注文住宅HP

☆1階立ち上がりコン打設

みなさま、こんにちは


インフルエンザ。

流行り始めてきているみたいデス・・・

手洗いうがい。

あと、十分な睡眠をとってかからないようにしましょう(*'∀')



では、現場の様子をご紹介致します。

今回ご紹介するのは「1階立ち上がりコン打設」です。

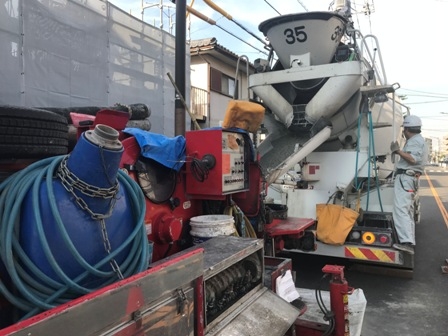

生コンを運んできたミキサー車から

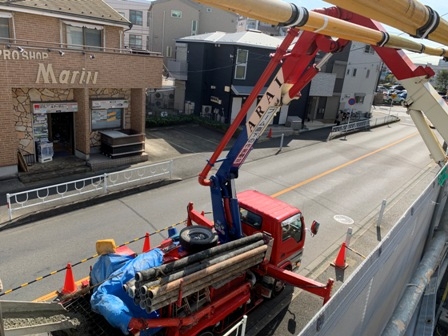

ポンプ車へ移し、




2階スラブへ圧送

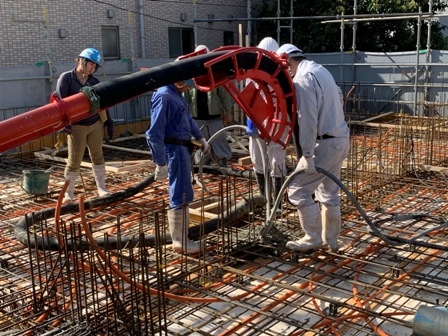

圧送した生コンは、

「梁」や「壁」など、1階の壁になる部分から流し込んでいきます。




それから、2階スラブへ流し込んいきます






立ち上がりコン打設の流れはこんな感じです。

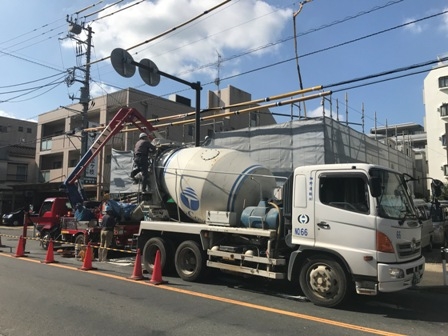

生コン車を運んでくるミキサー車。

生コンを入れている楕円の形をした荷台は、

常に、クルクルと回転しています。

それは走行中も(; ・`д・´)!

なぜだかご存知ですか?


クルクルと回りながら走行する理由。

それは、『生コンが分離しない為』なのですッ

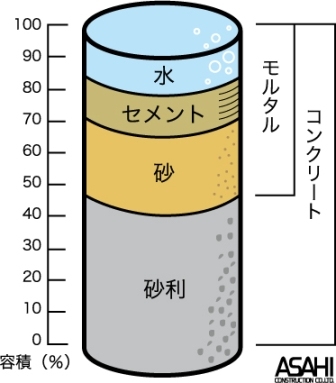

コンクリートの分量はコチラ(._.)




水・セメント・砂・砂利を混ぜたモノで出来ている為、

比重が重いモノが下に行ってしまうので、

ミキサー車はクルクルと回って走行しているのです


本日の現場日記はここまででーす(-ω-)/☆


松が枝町マンション新築工事(H) - コピー.jpg

※2019年11月現在完成予想パース
