☆1階建ち上がりコン打設



みなさま、こんにちは(^-^*)/



今日も暑いですね・・・sweat01

水分を忘れずに!!!



女性の方だけに限らず男性の方も

今日は日焼け止めが必須ですよsunsunsun



さて、それでは先日現場へ行ってまいりましたので

当日の様子をご紹介いたします(・_・  )ゞ






この日も大変にいいお天気でした!!

前回はスタットボード・型枠の建込みを行っておりました当現場。

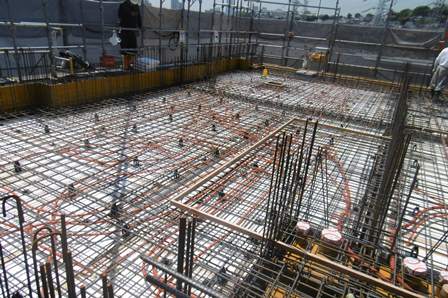

1階の型枠配筋工事が完了しましたpaper

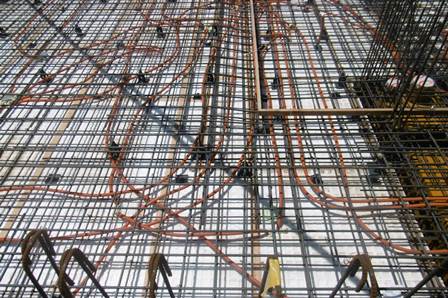

このスラブに通っているオレンジのホースeye






これはCD管というもので、この中を配線が通いますpaper



そして、この度躯体のコンクリート打設が行われましたsign03sign03sign03

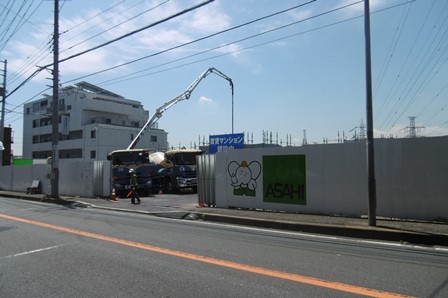

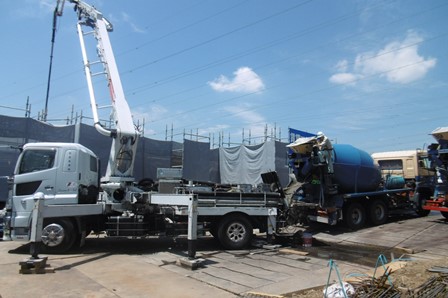

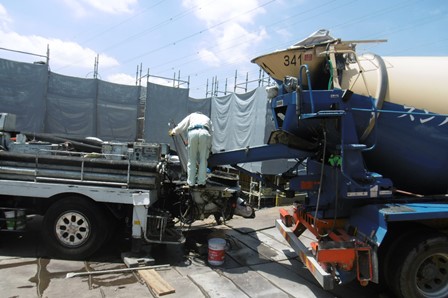

手前の白っぽい作業車がポンプ車

奥がコンクリートを積んだ生コン車になりますpaper



コンクリートは生コン車から直接建物内に流すことは出来ません。

ですので、このようにコンクリートをポンプ車に流し、

ポンプ車から圧送して建物内に打設していきますflair

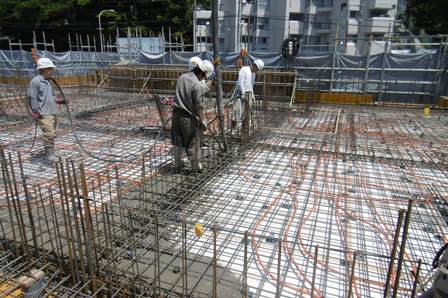

建物内に上がりますと、絶賛打設中でございました!!






太いポンプ車のホースからコンクリートが建物内に送られております!!

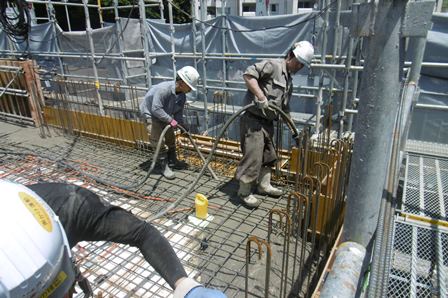

このホースを持っている方の横に立っている職人さんの持っているものは

コンクリートバイブレーターというもので

鉄筋やコンクリートに振動を与え、流し込んだコンクリートの中の

空気を抜くなど、コンクリートの密度を高める効果がありますflair






下ではトントントントントントントントン、音がします・・・・run

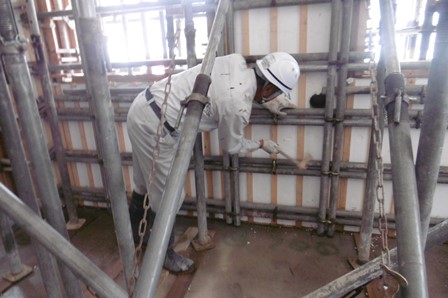

躯体の中で職人さんが数人で木槌を使い壁を叩いております。

こちらで叩くことで上記同様空気を抜くほか、

音で躯体内にコンクリートがいきわたっているか確かめておりますflair






このようにして全面にコンクリートが打設されますrock



今回の現場日記は以上になります(・_・  )ゞ

次回現場日記では2階躯体の工事の様子をご紹介いたします!!






cloud完成予想パースcloud




2017年10月完成予定



地上5階建

2LDK 15世帯

3LDK 4世帯



朝日建設HP

イベント・見学会情報



現場日記一覧



わしいお問い合わせはこちら



☆スタットボード建込み工事



みなさまこんにちは(^-^*)/



花粉の季節が終わったと思いきや、最近は

「黄砂」が飛んでいるみたいですねsweat01

「黄砂アレルギー」なんていうものもあるそうですよsweat01

黄砂についた有害物質が原因でアレルギー反応が起こるそうです。

厄介ですねgawk



メガネ・マスク等で体内への侵入を防ぐことが

一番の予防になるそうですsign03

黄砂に負けず、夏を迎えましょうo(○`・д・´○)ノ



さて、それでは先日現場へ取材行ってまいりましたので

現場の様子をご紹介いたします(・_・  )ゞ






前回、型枠の建込みを行っておりました当現場。

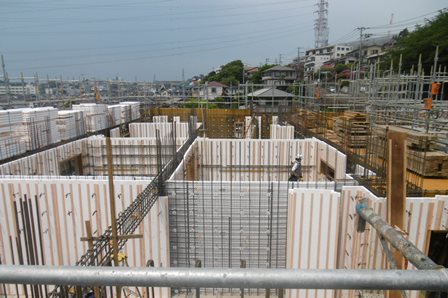

現場に入ると今回はスタットボードの建込みを行っておりましたpaper

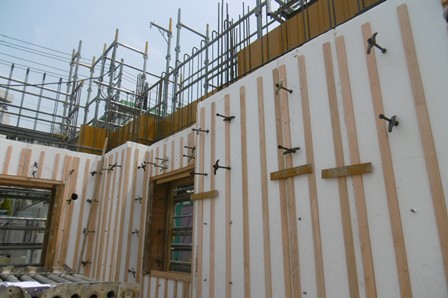

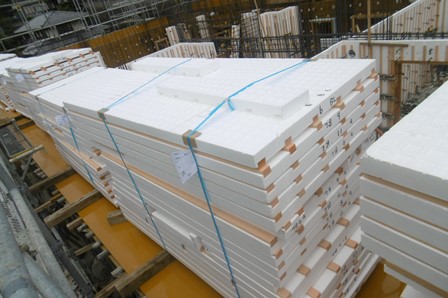

白い板状のものがスタットボードになります。



こちらは、南極の昭和基地でも使用され、40年経っても劣化することのない

断熱材になりますflair






この断熱材を使用することで、冬は暖かく夏は涼しい空間が作られる他、

スタットボードが型枠の役割も担うため、施工後の廃材も抑えることができますflair

工期の短縮、コストダウンもできるため、

一石二鳥ではなく一石三鳥、四鳥ほどの優れた断熱材でゴザイマスsign03

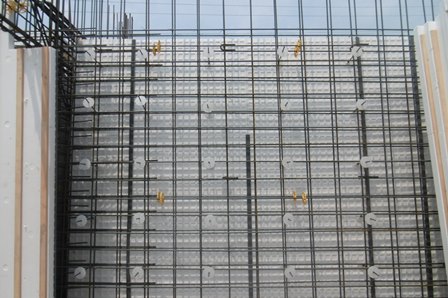

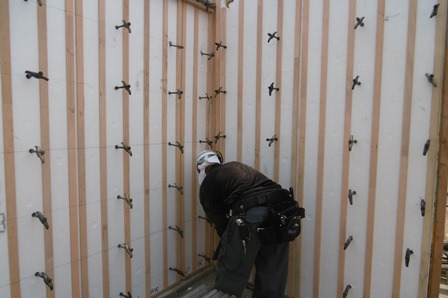

そんな、スタットボードを1枚1枚、丁寧に建込みを行っておりました。

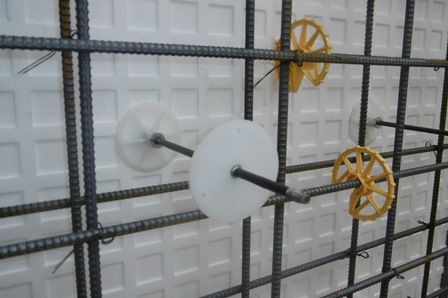

このスタットボードと手前についた白の丸いものが断熱パット

その間の棒がセパレーターになります。



セパレーターは、型枠と型枠(スタットボードとスタットボード)の間隔を

一定にするもので、

断熱パットは、セパレーターの先端でスタットボードが内側へ傾いて壁の厚さが

変わってしまわないようにする役割がありますflair






これがなければ、いくら配筋がしっかり行われていても建物が歪んでしまうので

小さいながらとても重要な役割を担っていますrock

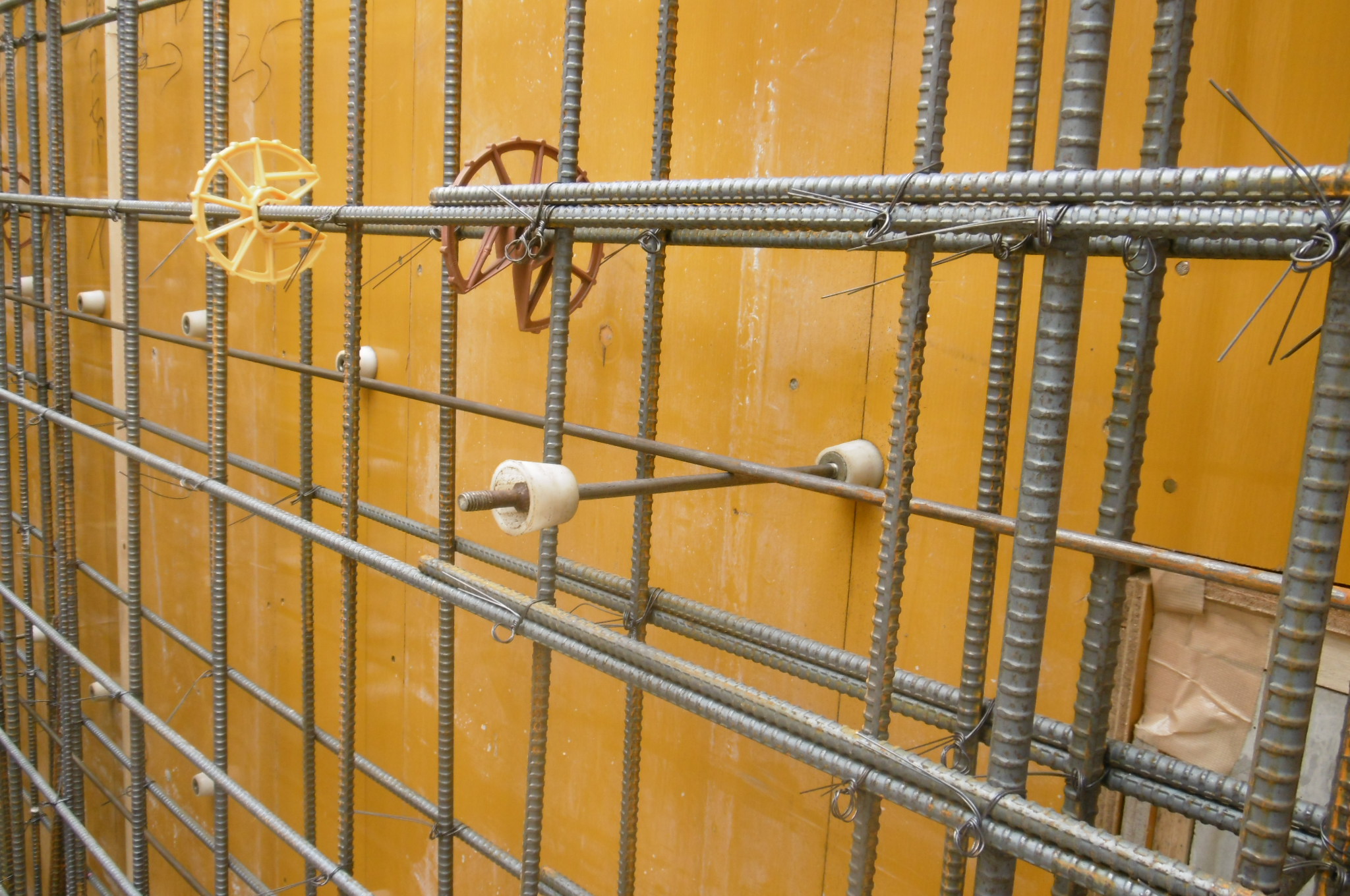

スタットボードの場合は断熱パットを使用しますが、コンパネの場合は

こちら、ピーコンというものに変わりますflair






断熱パットから出ているネジ部分をスタットボードに通し、

フォームタイというものをスタットボードを貫通したネジ部分に装着しますpaper

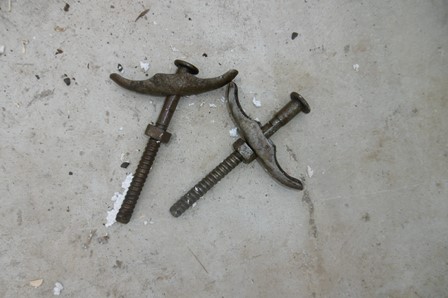

こちらがフォームタイですeye






こちらが部屋側door






こちらが外壁側になりますsun

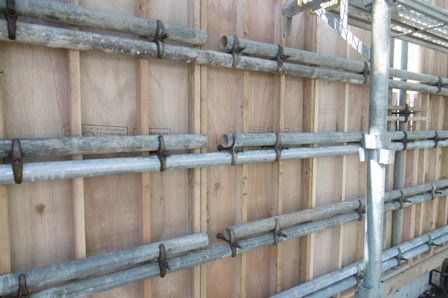

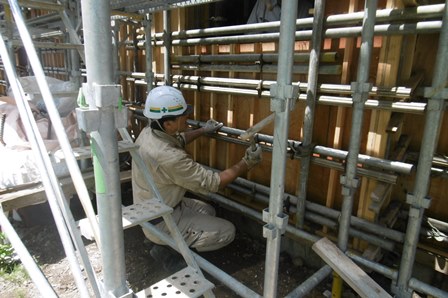

部屋側も外壁側と同じように、型枠(スタットボード)とフォームタイの間に

単管パイプを固定し、コンクリート打設の際に圧力で型枠が崩れたりすることがないよう、

しっかりホールドしますsign03






このようにして型枠・スタットボードの建込みが行われています!

今回の現場日記は以上です(・_・  )ゞ
