皆さま、こんにちはo(^▽^)o



午前中は良いお天気だったのですがー、今は太陽が見えませんね

すっかり秋です・・・。風が冷たい・・・。



では！現場の様子をお伝えしまーす。

４階の躯体工事中です！最上階

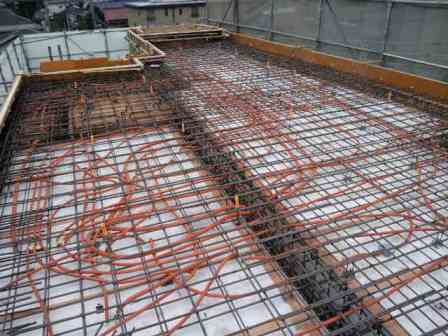

スラブ配筋が終了しております。

オレンジの線は、CD管といって電気配線になります！

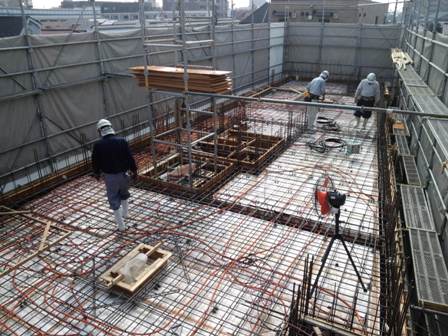

こちら打設前状況。↓



打設前にはお馴染みの、『配筋検査』。

厳しいチェックが入ります！！！！！！

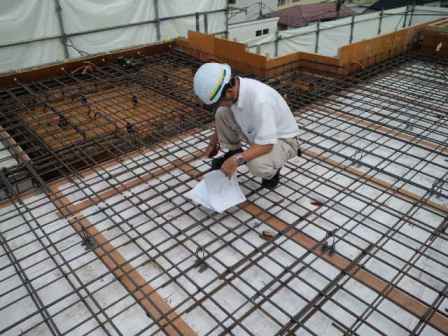

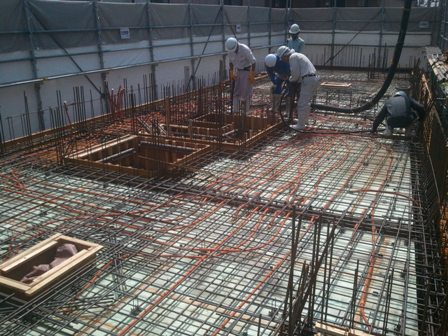

こちらは、R階の配筋検査中。

R階は屋上のことを指しますが、通常屋上のことは階数として数えませんよね。

ですが建築上は屋上に上がることができ、物理的に存在するので、R階と数えるのです

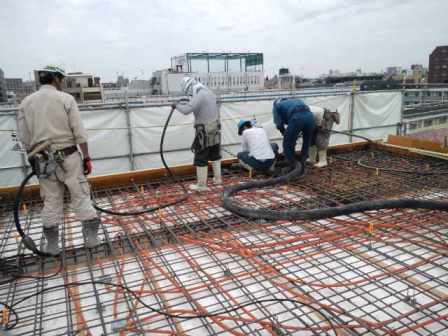

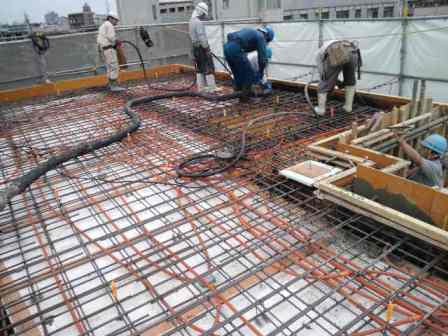

いよいよコンクリート打設上棟を迎えようとしております

生コンを詰め込むように行われます

また、打設時には必須アイテムの『バイブレーター』。

このバイブレーターで振動を与え、型枠内にコンクリを充鎮させます



コンクリートを練り混ぜてから打ち終わるまでの時間は、一般的な基準で

外気温２５°以上で１．５時間以内、２５°以下で２時間以内と決まっています。



１箇所あたりの振動時間は、５から１５秒を目安とし、

コンクリート分離をおこさないよう注意しながらの作業になります。



以上、現場の様子でした！



次回からは、建物の中の様子をお伝えいたしますので

よろしくお願いしまーす





見学会情報はこちら



朝日建設のHPに戻る





皆さまこんにちは(つд⊂)



本日、座間市緑ヶ丘で構造見学会を開催！

たくさんのご来場お待ちしておりまーす

工事の様子はこちらから⇒★☆現場日記( ﾟдﾟ )☆★





さて！工事の様子はというと・・・。



３階の躯体工事に入りました

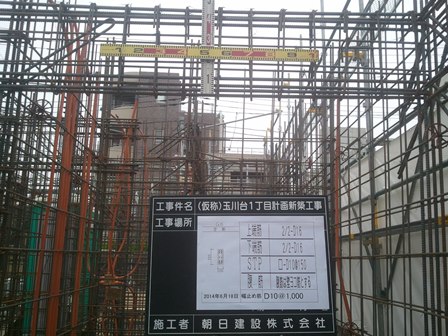

壁配筋の様子です。↓

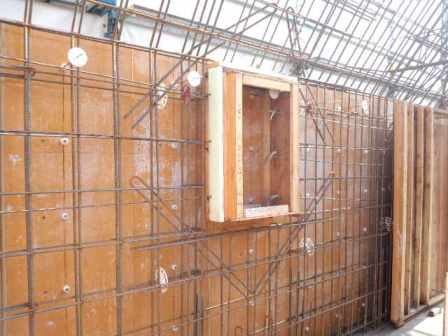

開口部は、鉄筋がナナメになっているのが、分かりますでしょうか？？？





これは、補強の鉄筋です



窓の開口やドア・またスリーブがある場所は

このように縦横４５度に鉄筋を入れ、４辺には平行に縦横に鉄筋を入れて補強をします

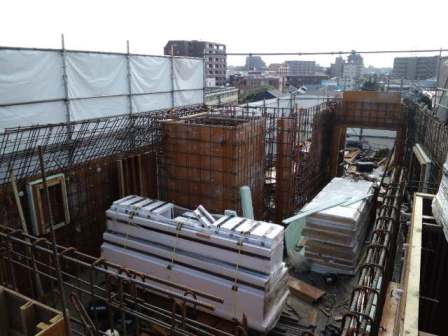

オットー。「スタットボード」の搬入です

断熱型枠材になりますよっ。



内部の型枠を使わずに済むので、環境にやさしく短工期にもつながります

こちらを建て込んでいっきまーす！！！









お次は・・・。！



スラブの配筋が組まれています。

施工図の寸法を基準にして、組み立てる鉄筋の太さの決められた定着、

適正位置での決められた継手の長さを確保して、鉄筋を加工し組み立てます





↑んー！キレイに配筋されております！↑

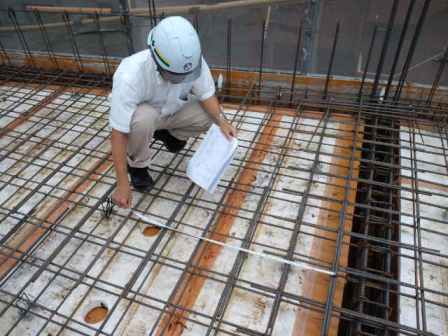

配筋を終えたら、次は検査を行います。鉄筋が正しく設置されているかの確認します。

配筋図に基づいて、設計監理者が行いますよー

コンクリ打設前には必ず！！！

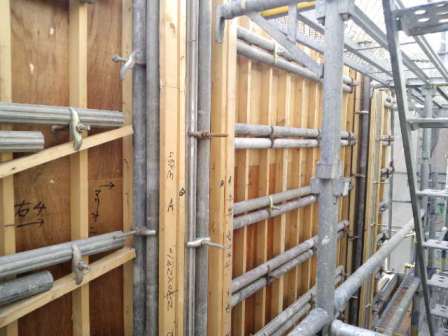

打設前の大事なこと型枠の補強です！



コンクリ打設時にかかる圧力というのは、相当な力です。

ですので、型枠が破壊しないようしっかりとした補強が必要不可欠





単管パイプやサポーター等でしっかりと支えます









補強も完了し、検査にも合格したら、いよいよコンクリートの打設になりまーすっ

画像は打設が終了し、コンクリートが硬化した後です









以上！今回はここまでになりますっ



次回もお楽しみにぃー(^O^)





見学会情報はこちらから



朝日建設のHPに戻る









皆さま、こんにちはヽ(´▽｀)/



毎日毎日、暑いですねぇ

夏はどうも好きになれません・・・|ﾟДﾟ)))



ネコちゃんもご覧のとおり、暑さにやられてますよ(笑)







では、現場の様子を

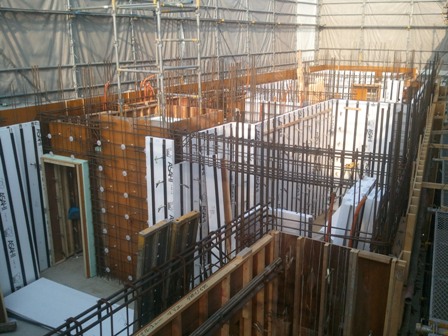

まずは、2階の躯体工事から



型枠が建て込まれています。黄色い板は、コンパネといい外部の型枠として使用します！

表面がツルツルになるように、ウレタン塗料を塗ってあるもので

何度か転用が効くのですょー





そして、前回にもご紹介した「壁配筋」も同時進行で行います



外部は、コンパネを使いますが・・・。では、内部は？？？



内部の型枠材は「スタットボード」を使用します

スタットボードは、断熱型枠材なのですなので、内部の型枠は必要ナシ(　´ゝ`)

環境にやさしく、短工期で効率UPですっっっ！



同じ画像ですが、白い板がスタットボードですよんっ。







ヮ(ﾟдﾟ)ォ!

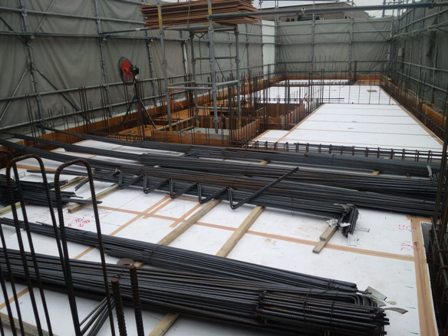

スラブの鉄筋材が搬入されました。

ここからスラブの配筋へとなりまーす！

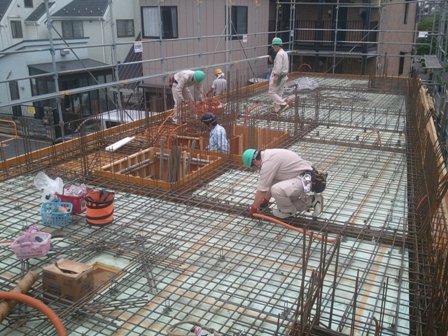

さぁ！スラブの配筋が終わりました。

画像にある、オレンジの線は電気の配線【CD管】です！

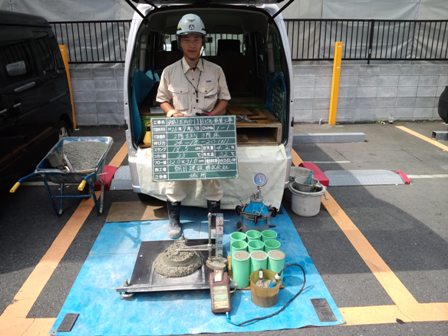

配筋検査合格後、はたまたスランプ検査



前回と同じような写真に見えますが、違います(笑)

こうして、写真を撮りきちんと記録として残しておくのです

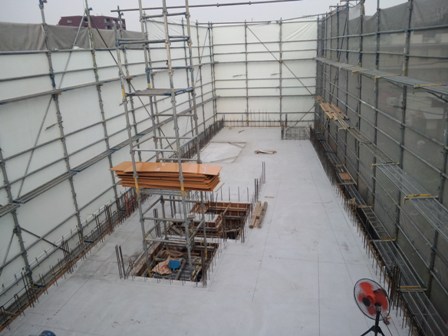

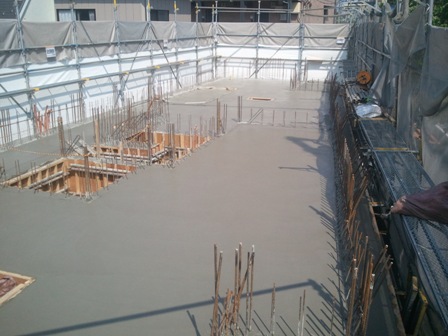

少し話は進み・・・打設完了！！！

２階の床となる部分のコンクリ打設が無事に終了致しました。



打設後、最初に足を踏み入れるのは「墨出し屋さん」。＿



型枠や鉄筋などの材料で足場がなくなってしまう前に、一目散に

現場に入り、墨出し作業を行います。↓









今回はここまでになります！



次回もお楽しみにぃo(^▽^)o







朝日建設のHPに戻る





皆さま、こんにちは



今日も暑いですねー。もうすぐ梅雨明けとのことで・・・。(;´д｀)



！！！

本日7月20日は、「ハンバーガーの日」だそうです

みんな大好き、マクドナルド1号店が東京・銀座の三越内に開店したんだとか

・・・こんな話をしているとお腹が空いてきそうなので、やめときます(笑)

ちなみに私は、ベーコンレタスバーガーが好きです。





ではっ現場の様子をお伝えします

前回は１階の床つくりまでをご紹介しましたっ！



今回は、１階の天井・２階の床になる部分のコンクリート打設を





その前に・・・。配筋作業を行います！「壁配筋」。

鉄筋径が16ｍｍより細い鉄筋は、重ね継ぎ手で鉄筋同士をつないでいきます





重ね継ぎ手とは、鉄筋を延長するひとつの方法で、鉄筋の部材同士の端を

一定の長さで重ね合わせてつないでいく方法ですっ

壁配筋と同時に型枠も建て込みまーす

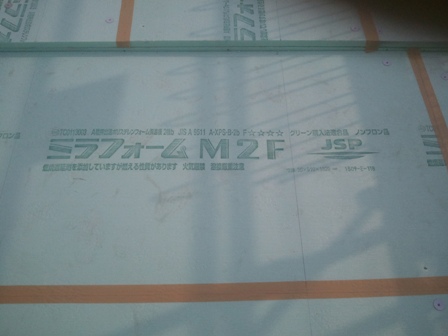

そして、こちらの白っぽい板は「ミラフォーム」。







ズームアップでもう一度。「ミラフォーム」。

ポリスチレンフォームでできた断熱材です

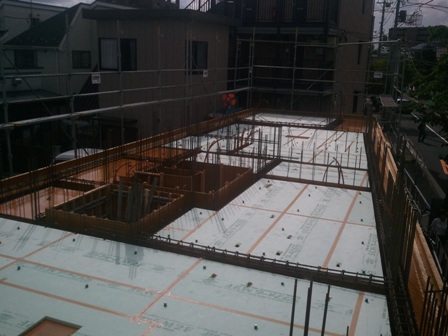

ミラフォームの上に配筋を行います。これを「スラブ配筋」といいます

スラブ＝床　です！！



スラブの配筋は、縦横の網目を２段に組んでいきます

コンクリ打設前の最後の作業！







いよいよ、打設



の前に(笑)

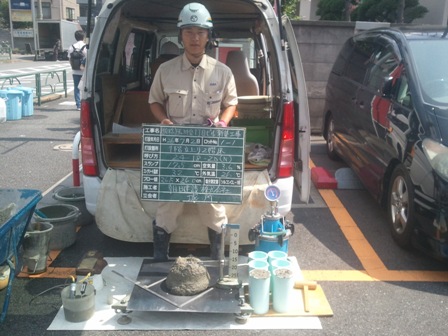

「スランプ検査」を行います



スランプ検査とは、コンクリートのやわらかさを調べる検査になります

打設前には必ず行いますょ。





そもそもスランプとは、生コンの流動性を現す値のことです。

スランプ値はだいたい18ｃｍが目安になります







そして、長らくお待たせしました！コンクリートの打設になります



生コンをポンプ車に圧送し、打設していきます。

鉄筋・ミラフォーム（断熱材）を飲ーみー込ーんーでーいーきーまーすー

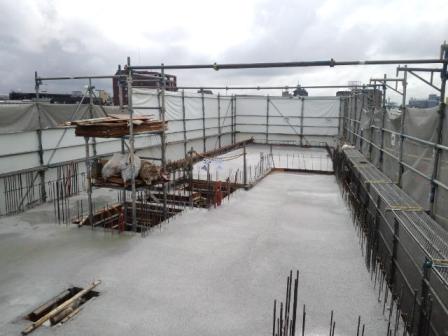

打設が完了しました

土間屋さんがキレーイに均してくれた後ですなめらかぁー。



！！！

所々に、四角い穴が空いていますね。これは「ダメ穴」といいます





ダメ穴は、上下階で資材のやり取りを行うために設けている穴です

もちろん使用後は、塞ぎますっっっ





そして、２階の躯体工事へと進みます



その様子はまた次回ということで( ´ ▽ ` )ﾉ

お楽しみにぃー









見学会情報はこちら



朝日建設のHPに戻る













皆様！

こんにちは





今日も良い天気ですね-----！

清々しいです





現場も順調に、進んでおります

では、ご紹介へと移ります。

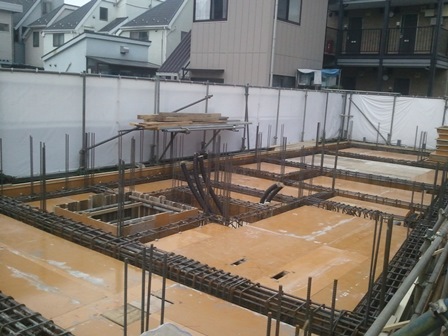

スラブ型枠が建て込まれました。

1階の床面です





所々見えているのが、梁の鉄筋です

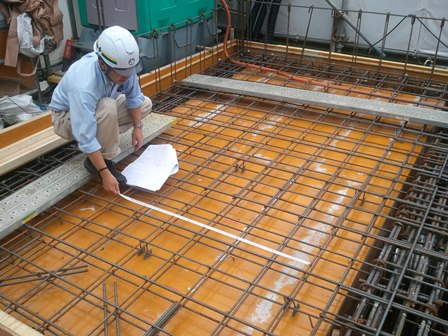

配筋検査





設計図通りに配筋がされているか、などなど厳しくチェックされます



間違いはその場でチェックされ、

その時点で直せない場合は再検査となります。













検査合格後は、コンクリートの打設となります

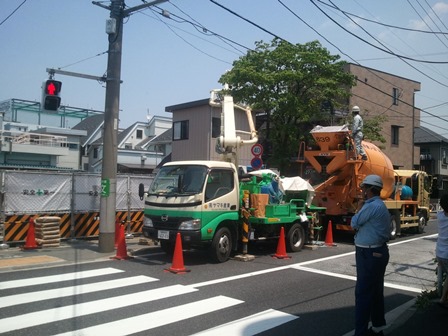

ポンプ車とミキサー車の登場です

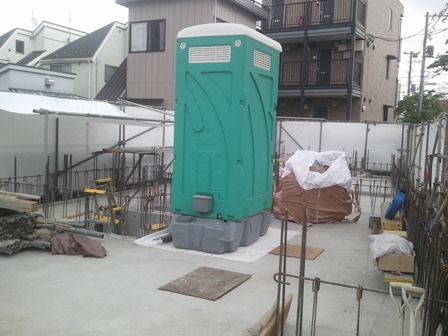

打設が完了しました-----



ちょっとトイレが目立っちゃいましたね・・・（笑）





コンクリートの打設後は、墨出し⇒配筋+型枠建込みへと進んで行きます

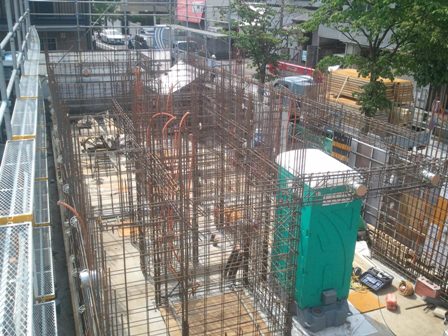

１階壁配筋の様子です------







オレンジ色のチューブも見えますね------

こちらCD管で、電気配線を通しますよ





その後、型枠と建込み及び、スタットボードが建て込まれて行きます

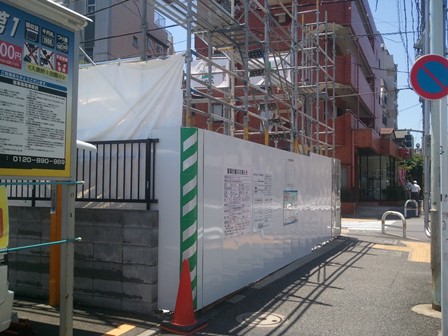

外から見てみましょう！！



外部から、見ると・・・？？

足場も立ち上がって来ましたよ-------





足場は、鳶職人さんが組んで行きますよ-------













本日は、これまで



次回の更新もお楽しみに------







以上でした。



今回は、これまで
